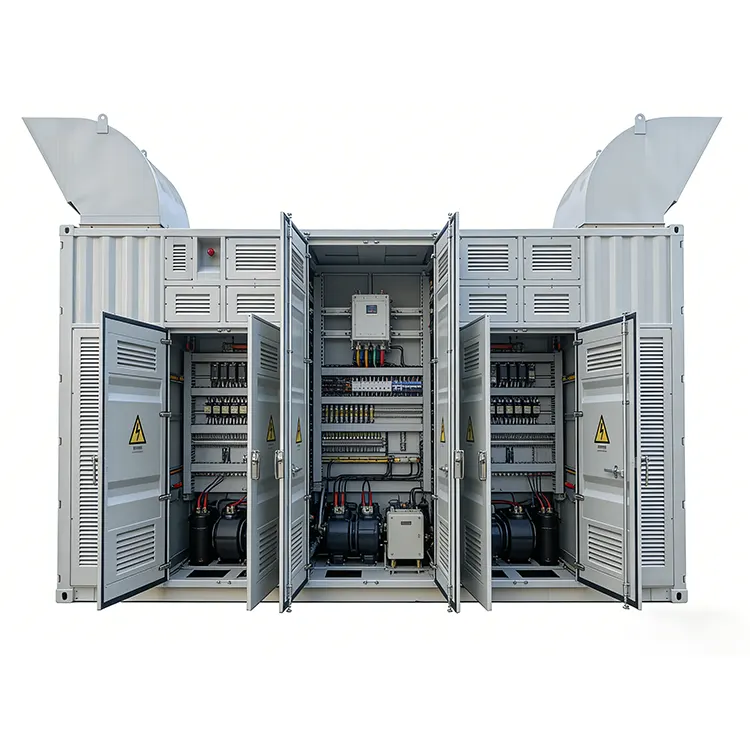

Bank obciążenia rezystancyjnego i indukcyjnego jest konstruowany poprzez łączenie lub równoległe elementy indukcyjne szeregowo lub równolegle z obciążeniami rezystancyjnymi, symulując w ten sposób charakterystykę elektryczną obciążeń indukcyjnych (takich jak silniki, transformatory, elektromagnesy, sprężarki itp.). Cechą obciążeń indukcyjnych jest to, że faza prądu jest opóźniona w stosunku do napięcia, co skutkuje współczynnikiem mocy mniejszym niż 1 (zwykle w zakresie od 0,7 do 0,9) i generowaniem znacznego początkowego prądu udarowego. Dlatego szafa obciążeniowa rezystancyjno-indukcyjna jest używana głównie do testowania zdolności reakcji dynamicznej, skuteczności zabezpieczenia przed przeciążeniem i efektu tłumienia harmonicznych sprzętu zasilającego przy niskim współczynniku mocy, obciążeniu biernym i przejściowych warunkach udaru o dużym natężeniu prądu.Elektryczny RSToferuje również różnorodnebanki obciążeniaw różnych specyfikacjach. Zapraszam do kontaktu i konsultacji w sprawie zakupu!
Kiedy szafa obciążeniowa jest podłączona do źródła prądu przemiennego, rezystory zużywają moc czynną, cewki indukcyjne magazynują i uwalniają energię magnetyczną, generując w ten sposób moc bierną w obwodzie. Zmieniając liczbę zwojów cewki indukcyjnej lub szczelinę powietrzną rdzenia, współczynnik mocy można regulować w sposób ciągły lub w krokach od 0,6 do 1,0. Aby symulować proces rozruchu silnika, niektóre banki obciążenia rezystancyjnego i indukcyjnego posiadają również funkcję „nagłego zastosowania i nagłego usunięcia”, która powoduje podawanie kilkukrotnie prądu znamionowego przez krótki czas (na przykład 10 sekund). Wewnątrz sprzętu zwykle stosuje się reaktory z rdzeniem suchym lub reaktory z rdzeniem powietrznym, a wentylatory chłodzące są skonfigurowane tak, aby zapobiegać nadmiernemu wzrostowi temperatury. Jeśli chodzi o sterowanie, zastosowano sterowniki PLC i ekrany dotykowe, co pozwala na wstępne ustawienie różnych krzywych testowych (takich jak skokowe zmiany współczynnika mocy, ciągłe wahania obciążenia itp.) i automatyczne rejestrowanie kluczowych parametrów, takich jak zapad napięcia, czas powrotu częstotliwości i maksymalne odchylenie przejściowe.
Testy fabryczne przetwornic częstotliwości z obciążeniami silnikowymi, ocena możliwości adaptacji agregatów prądotwórczych do obciążeń nieliniowych, testy przeciążeniowe zasilaczy awaryjnych (UPS), debugowanie złącza uziemiającego przetwornic pomocniczych dla pojazdów transportu kolejowego, analiza harmonicznych systemów zasilania statków itp. W porównaniu z obciążeniami czysto rezystancyjnymi, bank obciążenia rezystancyjnego i indukcyjnego może dokładniej odzwierciedlać warunki elektryczne w rzeczywistych środowiskach przemysłowych, unikając nadmiernie optymistycznych wyników testów ze względu na zbyt dużą moc czynnik. Przy doborze należy zwrócić uwagę na: czy prąd znamionowy elementów indukcyjnych osiąga wartość szczytową rozruchu (zwykle 5 do 7 razy większą niż wartość w stanie ustalonym), czy odprowadzanie ciepła jest wystarczające (cewki wytwarzają dużo ciepła) oraz czy zakres regulacji współczynnika mocy obejmuje minimalny współczynnik mocy roboczej badanego sprzętu. Ponadto, jeśli konieczna jest symulacja warunków wytwarzania energii regeneracyjnej przez silnik, należy również połączyć obciążenie elektroniczne typu sprzężenia zwrotnego.
