Rezystor pomiaru prądu przelotowego to niskooporowy, precyzyjny rezystor przeznaczony do wykrywania prądu. Instaluje się go przez otwory i łączy szeregowo w obwodzie przewodzącym prąd. Korzystając z prawa Ohma, przekształca prąd w niewielki sygnał napięciowy (zwykle w zakresie od kilkudziesięciu miliwoltów do kilkuset miliwoltów), który jest następnie zbierany i przetwarzany przez wzmacniacz operacyjny lub przetwornik ADC w celu uzyskania takich funkcji, jak zabezpieczenie nadprądowe, sprzężenie zwrotne prądu i pomiar pojemności akumulatora. Opakowanie wtykowe nadaje się głównie do lutowania ręcznego lub na fali i jest powszechnie stosowane na etapie projektowania lub produkcji na małą skalę modułów mocy, sterowników silników, płytek zabezpieczających akumulatory itp. Poza tym,Elektryczny RSToferuje również różne rodzajeRezystory wyczuwające prąd. Przyjdź i skonsultuj się w sprawie zakupu!
Zakres rezystancji wynosi zazwyczaj od 0,5 mΩ do 100 mΩ, ze stopniami dokładności ±1%, ±2% i ±5%. Wymagania dotyczące współczynnika temperaturowego (TCR) są rygorystyczne i zwykle wynoszą ≤ ± 50 ppm/℃, a w przypadku produktów z najwyższej półki mogą sięgać ± 20 ppm/℃. Moc znamionowa waha się od 0,5 W do 10 W. Stosowanymi materiałami oporowymi są stopy manganowo-miedziowe, nichromowe lub niklowo-miedziowe, ponieważ są one niewrażliwe na zmiany temperatury i mają niski potencjał termoelektryczny.

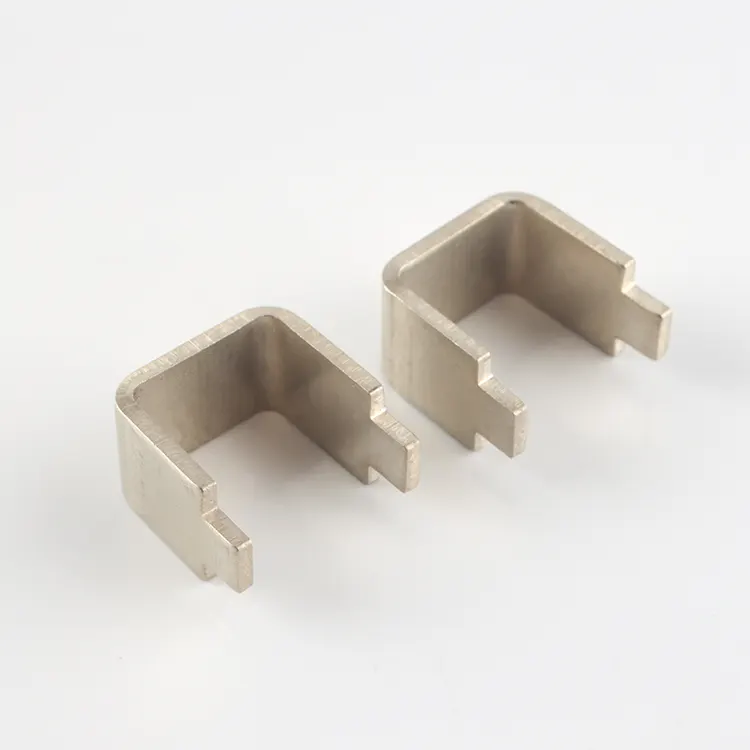

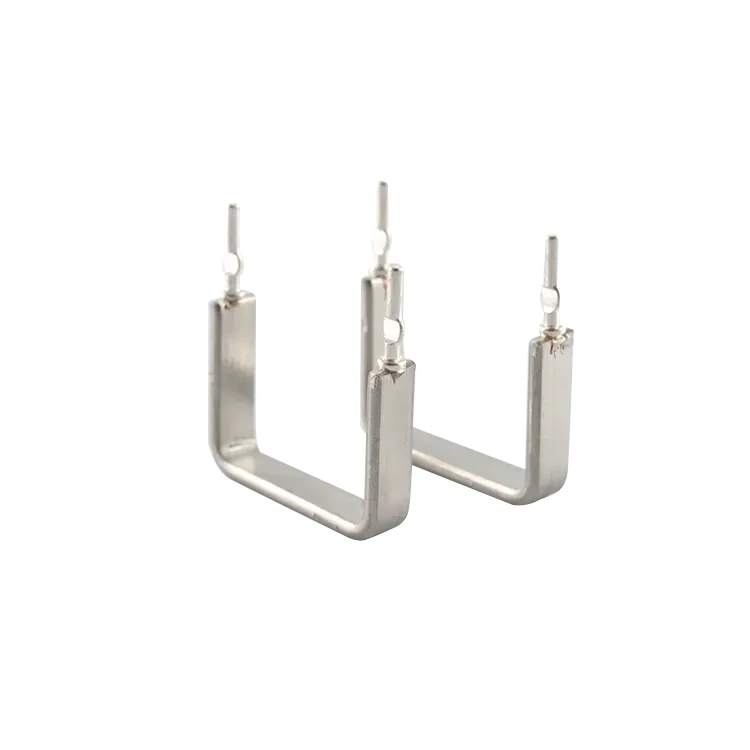

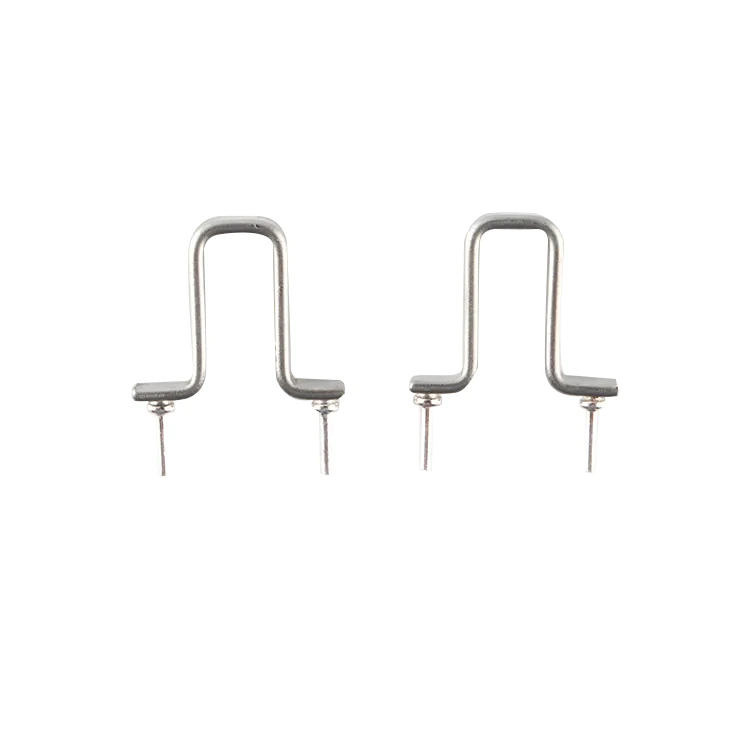

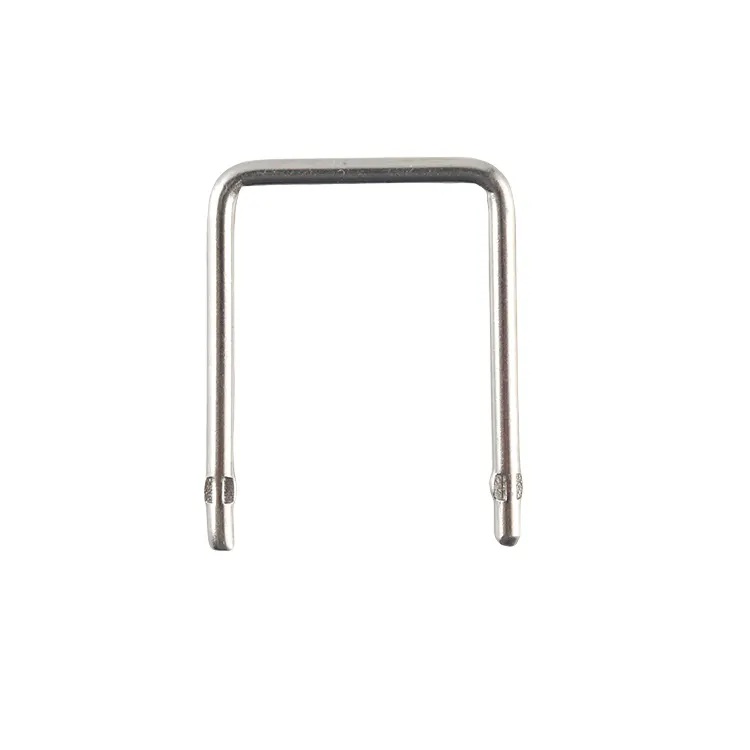

Powszechnie stosowany rezystor pomiaru prądu z otworem przelotowym ma kształt „U”, „M” lub „nożny”. Oznacza to, że korpus rezystora ma na obu końcach płaskie kołki, które można włożyć w otwory płytki PCB i przylutować. Istnieją również rezystory wtykowe z czterozaciskową strukturą połączenia Kelvina, które mogą wyeliminować błędy pomiarowe spowodowane rezystancją styku pinów i rezystancją przewodu oraz mają większą dokładność.
Próbkowanie prądu fazowego w sterowniku pojazdu elektrycznego (poprzez wykrycie spadku napięcia na rezystorze źródłowym MOSFET-u); pętla sterowania trybem prądu zasilacza impulsowego; zabezpieczenie nadprądowe dla płyty zabezpieczającej baterię litową; monitorowanie prądu wejściowego UPS; wykrywanie prądu wyjściowego falownika itp. Przy wyborze należy zwrócić uwagę na następujące punkty:
1) Wybór rezystancji: określony na podstawie maksymalnego prądu detekcji i pełnego napięcia przetwornika ADC. Na przykład, jeśli prąd wynosi 50 A, a napięcie pełnej skali przetwornika ADC wynosi 75 mV, wówczas rezystancja wynosi 1,5 mΩ;
2) Obliczanie mocy: P = I²R, należy zachować margines większy niż 50%;
3) Wpływ wzrostu temperatury: przy dużym natężeniu prądu samo nagrzewanie się rezystancji spowoduje dryft rezystancji, dlatego kluczowy jest niski TCR;
4) Połączenie Kelvina: w przypadku detekcji powyżej 10 A zdecydowanie zaleca się użycie czterozaciskowego rezystora próbkującego, aby uniknąć błędów pomiarowych.
