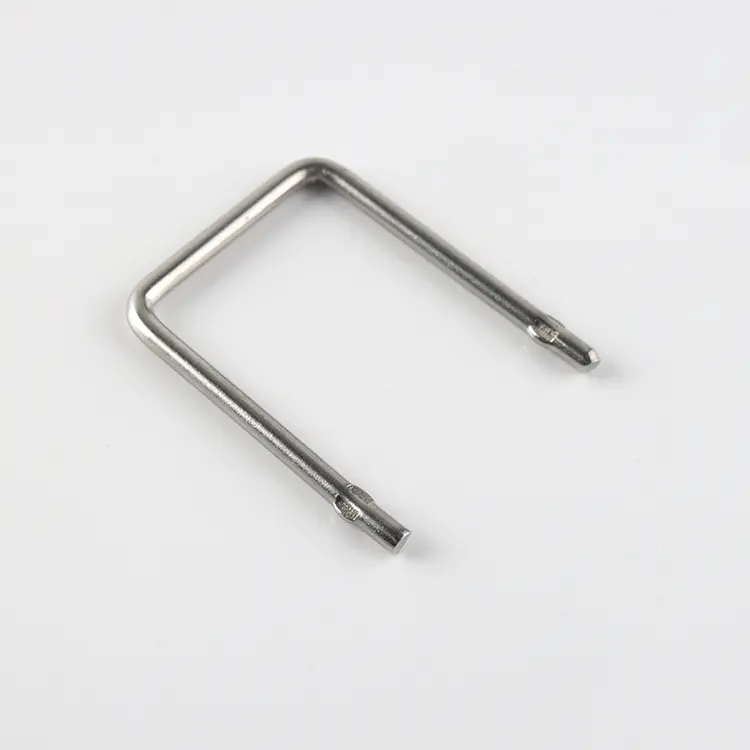

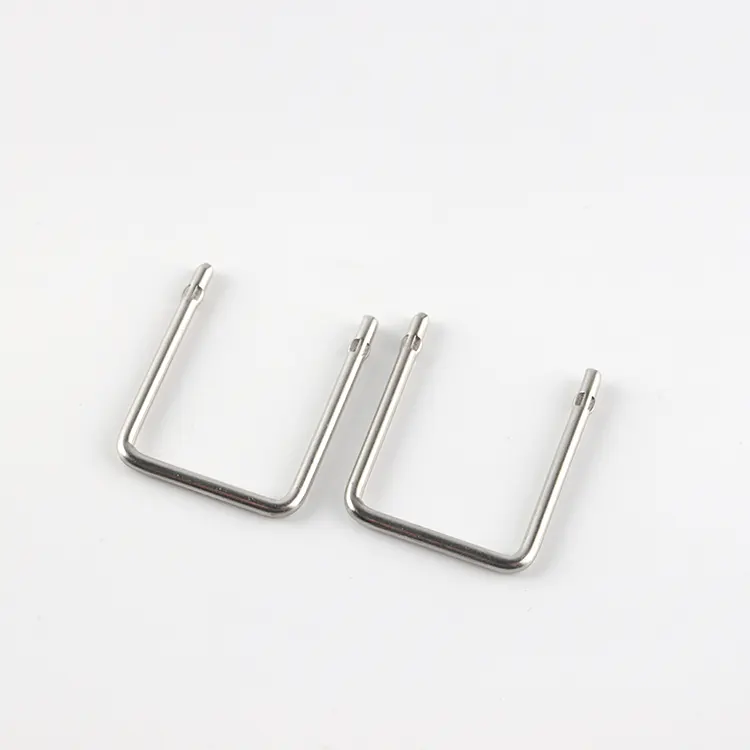

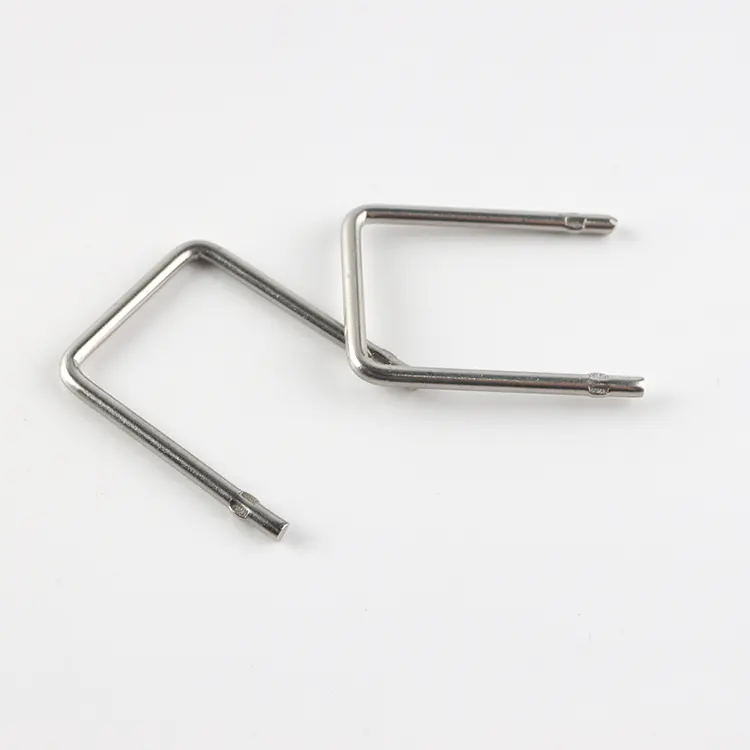

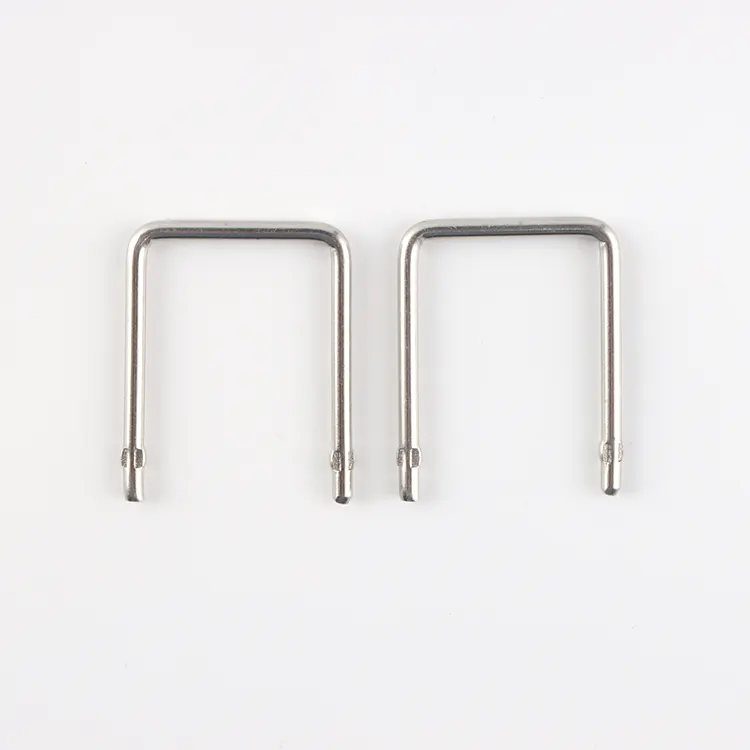

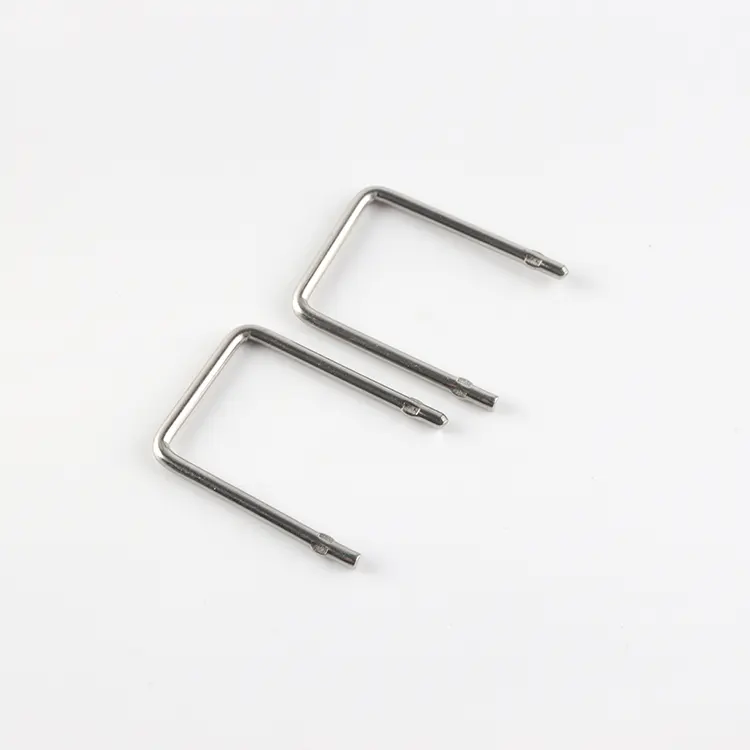

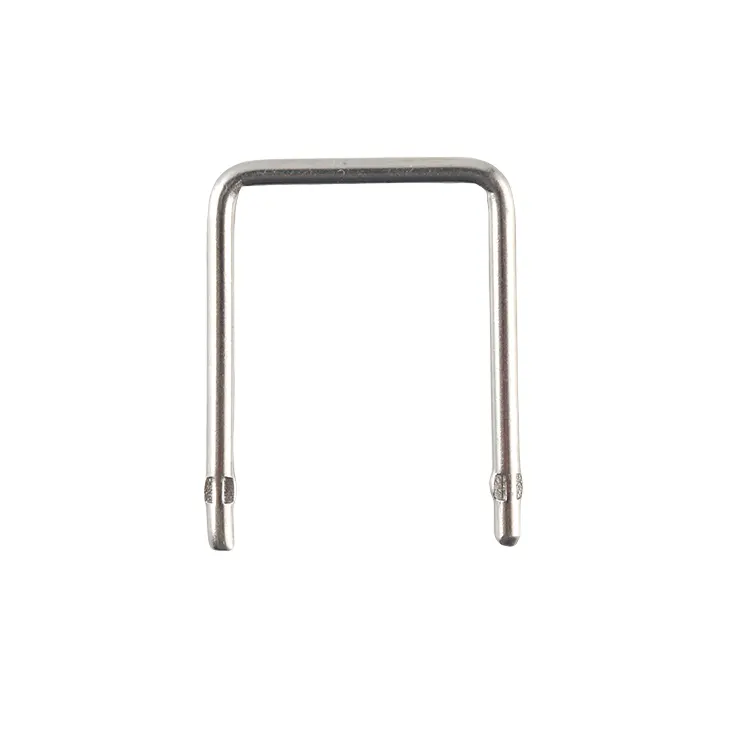

Rezystor pomiaru prądu ze stopu metalu

Zalety projektu

Rezystor pomiarowy prądu ze stopu metalu firmy RST Electric zapewnia wysoce stabilne rozwiązanie o niskiej indukcyjności do pomiaru prądów DC i AC w ​​nowoczesnej energoelektronice. Zaprojektowany specjalnie do zastosowań, w których przestrzeń na płytce jest ograniczona, a dokładność jest najważniejsza, ten rezystor o niskiej rezystancji wykorzystuje precyzyjny element ze stopu metalu (manganina lub podobny), który zapewnia doskonałe połączenie niskiego współczynnika temperaturowego, dużej odporności na przepięcia i długoterminowej stabilności. Pionowy pakiet z promieniowymi wyprowadzeniami umożliwia ustawienie rezystora w pozycji pionowej, minimalizując jego powierzchnię, a jednocześnie promując naturalną cyrkulację powietrza wokół elementu – to kluczowa zaleta w gęstych układach, w których problemem jest rozpraszanie ciepła.

Optymalizacja konstrukcji

Konstrukcja tego rezystora metalowego jest zoptymalizowana zarówno pod kątem wydajności elektrycznej, jak i niezawodności mechanicznej. Element rezystancyjny jest wykonany ze stopu o wysokiej stabilności i współczynniku temperaturowym tak niskim jak ±50 ppm/°C, co gwarantuje, że wartość rezystancji pozostaje praktycznie stała w całym zakresie temperatur roboczych. Element jest następnie przyspawany do ocynowanych przewodów miedzianych i zamykany w ognioodpornej obudowie, która zapewnia ochronę mechaniczną, a jednocześnie pozwala na maksymalizację chłodzenia w konstrukcji otwartej. Powstały komponent oferuje bardzo niską indukcyjność, dzięki czemu nadaje się do obwodów przełączających wysokiej częstotliwości, w których konwencjonalne rezystory drutowe wprowadzałyby niepożądane przesunięcie fazowe lub skoki napięcia.

Specyfikacje rezystancji i prądu znamionowego

Seria FLQ53 obejmuje zakres rezystancji od 2 mΩ do 50 mΩ, przy prądzie znamionowym od 2,5 A do 21 A, co odpowiada typowym spadkom napięcia od 50 mV do 100 mV w pełnej skali – idealnie nadaje się do bezpośredniego interfejsu z przetwornikami analogowo-cyfrowymi i wzmacniaczami operacyjnymi. Standardowe tolerancje ±1%, ±2% i ±5% uwzględniają zarówno precyzyjne instrumenty, jak i zastosowania ogólnego przeznaczenia.

Jako zaufany producent rezystorów prądowych ze stopów metali w Chinach, RST Electric łączy ponad 10 lat precyzyjnej inżynierii rezystorów z rygorystyczną kontrolą jakości, aby dostarczać komponenty zapewniające dokładne, pozbawione dryftu sprzężenie zwrotne prądu w najbardziej wymagających środowiskach.

Specyfikacja techniczna

Cechy produktu

1. Bardzo niskie wartości rezystancji – od 2 mΩ do 50 mΩ, umożliwiające dokładny pomiar prądów od kilku amperów do ponad 20 A przy minimalnych stratach mocy i niskim spadku napięcia.

2. Współczynnik niskiej temperatury (TCR) – ±50 ppm/°C do ±100 ppm/°C zapewnia stabilne wartości rezystancji w przypadku zmian temperatury, co jest krytyczne dla precyzyjnego wykrywania prądu.

3. Niezwykle niska indukcyjność – konstrukcja ze stopu metalu praktycznie eliminuje indukcyjność pasożytniczą, dzięki czemu idealnie nadaje się do obwodów przełączających o wysokiej częstotliwości i szybkiej reakcji na stany przejściowe.

4. Szeroki zakres prądu – obejmuje od 2,5 A do 21 A w jednej serii, zapewniając elastyczność projektowania na wielu poziomach mocy.

5. Kompaktowa powierzchnia pionowa – konstrukcja z promieniowym wyprowadzeniem, pionowa, minimalizuje zużycie powierzchni PCB, umożliwiając gęste rozmieszczenie komponentów.

6. Wysoka stabilność i niezawodność – Precyzyjny element ze stopu metalu zapewnia doskonałą długoterminową stabilność i odporność na cykle termiczne.

7. Powłoka trudnopalna – zamknięta w trwałym, trudnopalnym materiale, który spełnia wymogi bezpieczeństwa dla elektroniki przemysłowej i użytkowej.

8. Tolerancje dokładności – dostępne w wersjach ±1%, ±2%, ±5% i ±10%, aby uwzględnić zarówno projekty o wysokiej dokładności, jak i projekty wrażliwe na koszty.

9. Parametry konfigurowalne – specjalne wartości rezystancji, formowanie przewodów i dopasowane pary dostępne dla wymagań specyficznych dla aplikacji.

10. Łatwa integracja z płytką PCB – Standardowy promieniowy rozstaw przewodów (5 mm do 50 mm w zależności od prądu znamionowego) kompatybilny ze sprzętem do automatycznego podłączania.

Aplikacje produktów

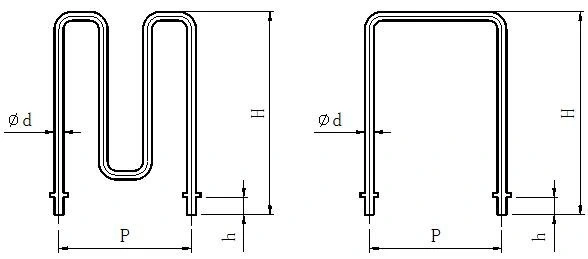

Rysunek i wymiary

Paczka i wysyłka

RST Electric zapewnia bezpieczną dostawę każdego rezystora pomiaru prądu ze stopu metalu:

● Pakowanie zbiorcze: Rezystory pakowane są w torby antystatyczne z piankową wyściółką, a następnie umieszczane w kartonach z tektury falistej, aby zapobiec wyginaniu się przewodów i deformacji elementów.

● Ochrona przewodów: Przewody są utrzymywane prosto za pomocą piankowych zaślepek końcowych lub plastikowych przekładek tworzących przewody.

● Dokumentacja: Listy pakowania i certyfikaty kontroli dołączone do każdej przesyłki.

● Opcje frachtu: Kurier ekspresowy (DHL/FedEx/UPS) dla małych ilości, fracht lotniczy dla średnich ilości, fracht morski dla zamówień masowych.

Często zadawane pytania

P: Dlaczego wybrałeś RST Electric?

Odp.: Od ponad 10 lat jesteśmy głęboko zaangażowani w dziedzinę rezystorów do wykrywania prądu ze stopów metali. Posiadamy bazę produkcyjną posiadającą certyfikat ISO 9001. Niezależnie kontrolujemy każdy etap, od wyboru stopu, formowania po wykrywanie w całym procesie, bez żadnych etapów pośrednich. Zapewnia to wyższą efektywność kosztową. Co więcej, rezystor pomiaru prądu ze stopu metalu charakteryzuje się wysoką precyzją i dobrym rozpraszaniem ciepła i nadaje się do różnych scenariuszy energoelektroniki.

P: Jakie usługi dostosowywania są obsługiwane?

Odp.: Obsługiwana jest personalizacja pełnowymiarowa, w tym prąd znamionowy (2,5 A–21 A), wartość rezystancji (2 mΩ–50 mΩ), tolerancja (tak niska jak ±0,5%), formowanie ołowiu (w tym niestandardowa wysokość podparcia), powlekanie ołowiem (cyna-ołów, czysta cyna, złocenie), a także spersonalizowana regulacja parametrów, takich jak współczynnik temperaturowy, TCR itp.

P: Jakie są gwarancje jakości?

Odp.: Każdy rezystor wykrywający prąd ze stopu metalu poddawany jest 100% testom elektrycznym (wartość rezystancji, tolerancja, TCR) oraz przeprowadzane są wewnętrzne testy niezawodności w celu sprawdzenia stabilności przy cyklicznych zmianach temperatury i prądu. Ściśle przestrzegamy normy ISO 9001, aby mieć pewność, że każdy produkt spełnia wymagania jakościowe na poziomie przemysłowym.

P: Jakie są gwarancje dostawy i obsługi posprzedażnej?

Odp.: w przypadku produktów o standardowej specyfikacji okres dostawy wynosi 7-10 dni; w przypadku produktów niestandardowych jest to 10-15 dni. Kompletne raporty z testów, certyfikaty materiałowe itp. zostaną dostarczone wraz z towarem. Oferujemy 12-miesięczną gwarancję. Zapewniona zostanie zdalna diagnostyka usterek, dostawa części zamiennych i wsparcie techniczne. Można również zaoferować pomoc w ukończeniu integracji produktu i debugowaniu.
