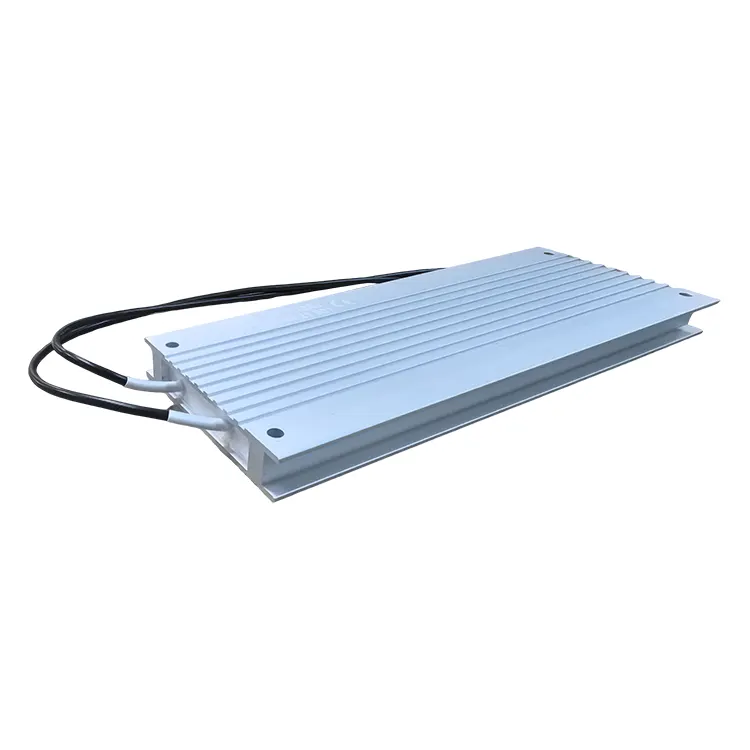

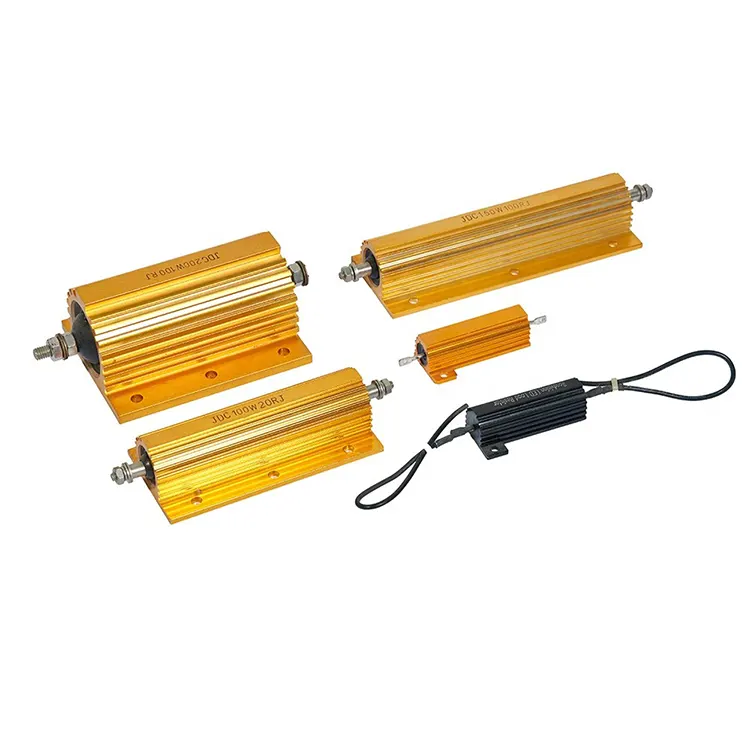

Rezystor w obudowie aluminiowej jest skonstruowany poprzez włożenie rdzenia rezystora (zwykle rezystora drutowego lub rezystora grubowarstwowego) do obudowy ze stopu aluminium, wypełnienia i zabezpieczenia go materiałami izolacyjnymi przewodzącymi ciepło (takimi jak piasek kwarcowy lub żel silikonowy przewodzący ciepło), a następnie uszczelnienie go żywicą epoksydową lub gumą silikonową. Obudowa ze stopu aluminium zapewnia nie tylko ochronę mechaniczną, ale także działa jako radiator. Można go przymocować do dużego radiatora lub obudowy sprzętu poprzez powierzchnię montażową, znacznie zmniejszając opór cieplny. Taka struktura umożliwia rezystorowi z powłoką aluminiową osiągnięcie dużego rozproszenia mocy w małej objętości i jest to jeden z najczęściej stosowanych rezystorów mocy w obecnym przemysłowym sprzęcie elektronicznym, takim jak serwonapędy, przetwornice częstotliwości, zasilacze, roboty i stacje ładowania.
Ma mały rozmiar, dużą gęstość mocy (na przykład rozmiar rezystora w aluminiowej obudowie o mocy 60 W wynosi około 80 × 40 × 20 mm), wysoką wydajność rozpraszania ciepła (opór cieplny < 5 ℃/W), dobre właściwości izolacyjne (przy napięciu wytrzymywanym do 2000 VAC), dobrą stabilność wartości rezystancji oraz dużą odporność na wstrząsy i uderzenia. Moc znamionowa waha się od 50W do 2000W (wymagając odpowiednich warunków chłodzenia). Dostępne są również modele bezindukcyjne (wykorzystujące technologię uzwojenia równoległego dwuprzewodowego lub w technologii grubowarstwowej), odpowiednie do obwodów wysokiej częstotliwości lub obwodów szybko przełączających. Aluminiowa powierzchnia obudowy jest zwykle poddawana anodowaniu, co jest zarówno estetyczne, jak i odporne na korozję. W przewodach zastosowano wysokotemperaturowe przewody silikonowe lub szybkozłącza (takie jak zaciski, śruby M4). Dokładność rezystancji może sięgać ±2% lub ±5%, a dryft temperatury wynosi zaledwie ±100 ppm/℃.

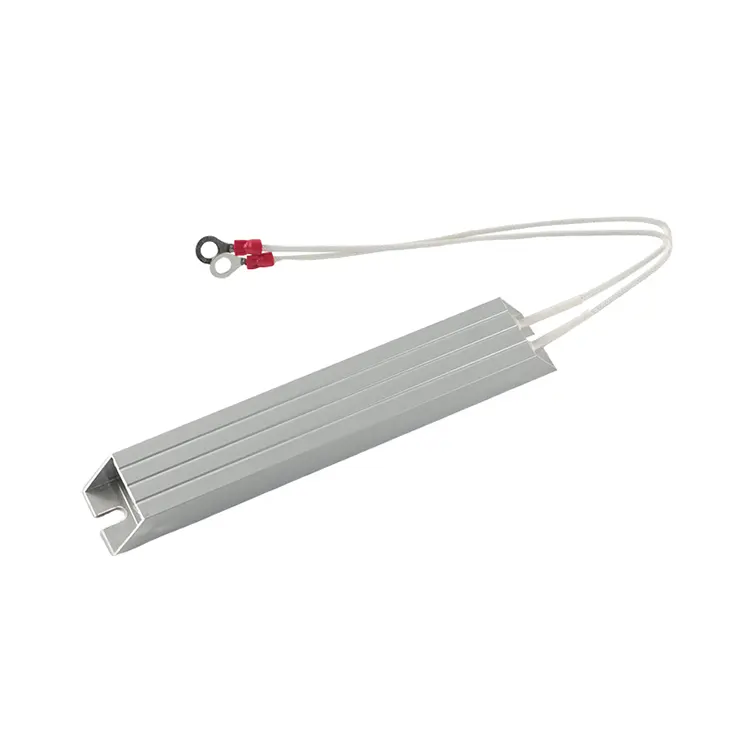

1) Rezystor hamowania przetwornicy częstotliwości: Zamontuj rezystor z powłoką aluminiową bezpośrednio wewnątrz lub na bocznym grzejniku przetwornicy częstotliwości, aby zaoszczędzić miejsce w szafie;
2) Rezystor rozpraszający energię serwomotoru: Używany do wbudowanej opcji hamowania sterownika;
3) Próbne obciążenie testowe zasilania: Specjalnie do testu starzenia zasilaczy impulsowych należy użyć rezystora z powłoką aluminiową w połączeniu z wentylatorem chłodzącym;
4) Obwód wstępnego ładowania w elektronice samochodowej (wstępne ładowanie obwodu głównego akumulatora pojazdu elektrycznego);
5) Rezystor ograniczający prąd w szafach sterowniczych wind.
Przy wyborze modelu, oprócz konwencjonalnej wartości rezystancji i parametrów mocy, najważniejszym czynnikiem są warunki chłodzenia: Moc znamionową rezystora w obudowie aluminiowej określa się pod warunkiem, że temperatura powłoki wynosi ≤ 25 ℃. Jeśli jest zainstalowany w środowisku bez radiatora lub chłodzenia powietrzem, rzeczywista dopuszczalna moc wynosi tylko 20% do 30% wartości znamionowej. Dlatego użytkownicy muszą używać produktu przy zmniejszonym poziomie mocy w zależności od rzeczywistej sytuacji chłodzenia. Dodatkowo powierzchnię montażową należy pokryć silikonem termoprzewodzącym i skręcić śrubami (zalecany moment dokręcania 0,5 - 1 Nm). Jeśli konieczne jest równoległe użycie wielu rezystorów z powłoką aluminiową, należy upewnić się, że wartości rezystancji każdego rezystora są spójne, a wentylacja jest jednolita. Jedną z częstych przyczyn awarii rezystorów z powłoką aluminiową jest starzenie się materiału wypełniającego, co prowadzi do pogorszenia izolacji lub pęknięcia wewnętrznych przewodów uzwojenia. Produkty wysokiej jakości powinny zostać poddane testowi odchylenia w wysokiej temperaturze i wysokiej wilgotności (np. 85 ℃/85% RH, 1000 godzin).
