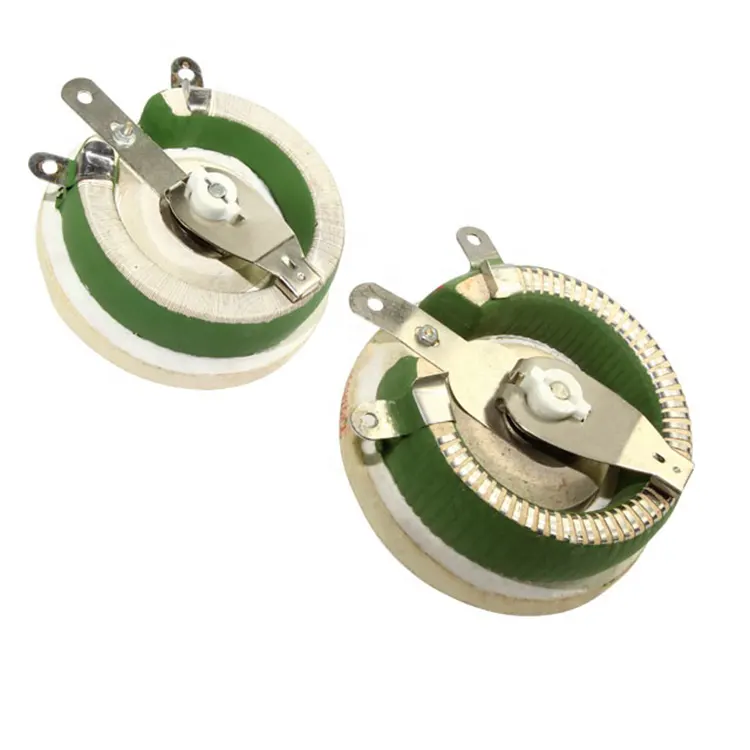

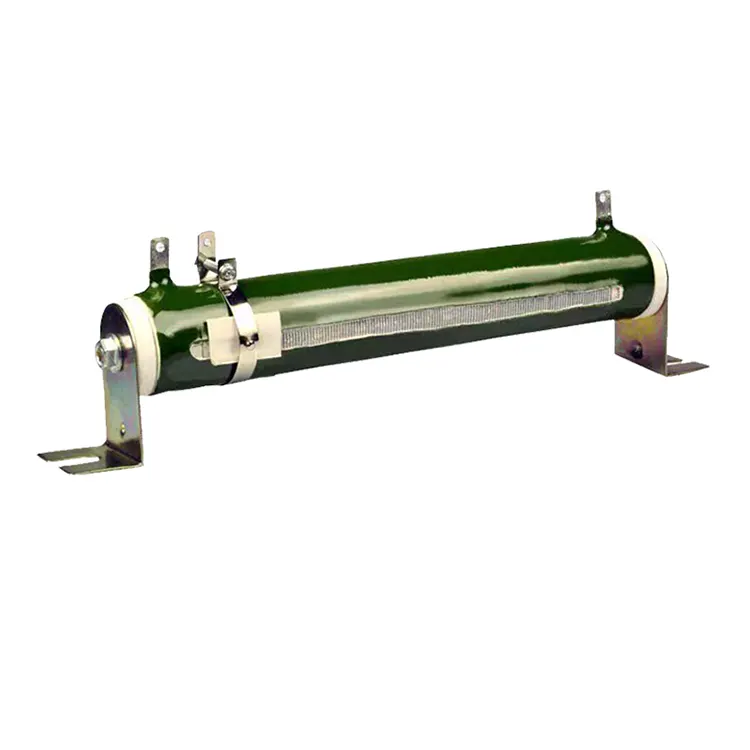

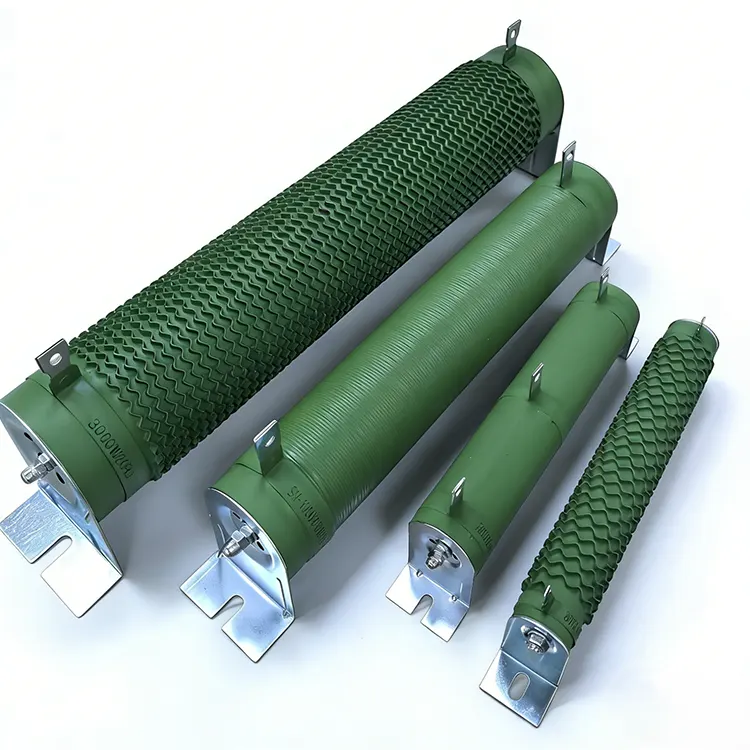

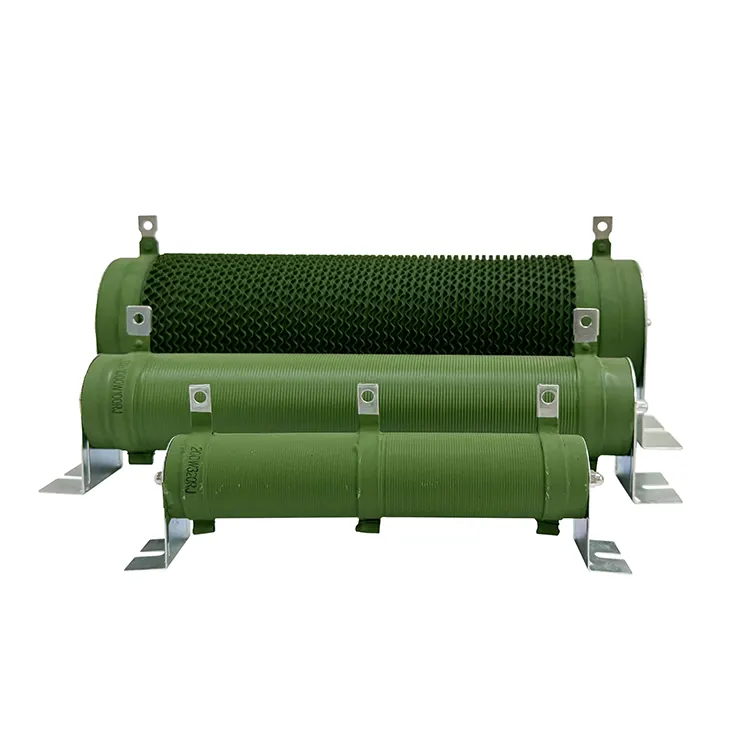

Rezystor drutowy rurowy jest tradycyjnym, ale wciąż szeroko stosowanym elementem rezystora dużej mocy. Jego konstrukcja obejmuje równomiernie nawinięte druty oporowe ze stopów miedzi (takich jak miedź-nikiel, miedź-mangan lub stop niklu-chrom) na rurze ceramicznej o wysokiej czystości (korund lub porcelana talk), przy czym oba końce są wyprowadzone przez metalowe nakładki lub zaciski śrubowe. Powierzchnia pokryta jest warstwą odpornej na wysokie temperatury farby izolacyjnej i trudnopalnej (organiczna żywica silikonowa lub żywica epoksydowa). Taka konstrukcja zapewnia rezystorowi wyjątkowo wysoką odporność cieplną, wytrzymałość mechaniczną i długoterminową stabilność. Rura ceramiczna służy nie tylko jako szkielet, ale także pomaga w odprowadzaniu ciepła, ponieważ materiały ceramiczne mają lepszą przewodność cieplną niż zwykłe tworzywa sztuczne i mogą wytrzymać temperatury do 300-500°C bez mięknięcia.
Elektryczny RSToferuje różne rodzajeRezystory hamowania. Przyjdź i skonsultuj się w sprawie zakupu!
Zakres mocy rozciąga się od kilku watów do kilku kilowatów (typowo 20 W do 15 kW), a wartości rezystancji wahają się od 0,1 Ω do kilkuset kΩ. Dokładność wynosi zazwyczaj ±5% lub ±10%, chociaż dostępne są również gatunki o wysokiej precyzji ±1%. Ze względu na swoją uzwojoną konstrukcję rezystory te wykazują stosunkowo dużą indukcyjność i dlatego nie nadają się do obwodów wysokiej częstotliwości; jednakże idealnie nadają się do zastosowań związanych z zasilaniem, hamowaniem, ładowaniem wstępnym, rozładowywaniem i buforowaniem, pracujących przy częstotliwościach linii elektroenergetycznych lub niskich częstotliwościach (<1 kHz). Podstawową zaletą rurowych rezystorów drutowych jest ich duża odporność na przeciążenia; mogą wytrzymać krótkotrwałe skoki mocy do 10-krotności ich mocy znamionowej bez ponoszenia uszkodzeń. Co więcej, ich wartość rezystancji wykazuje minimalne zmiany w zależności od temperatury (przy typowym współczynniku temperaturowym od ±50 do ±300 ppm/°C). Powłoka powierzchniowa musi spełniać normę ognioodporności UL94 V-0 i pozostać wolna od pęknięć i łuszczenia się nawet w warunkach wysokiej temperatury.
Ograniczenie udaru wejściowego dla zasilacza impulsowego (alternatywa dla termistora NTC, ale rezystor drutowy jest bardziej odporny na wstrząsy), obwód wstępnego ładowania szyny DC przetwornicy częstotliwości, rezystor rozładowczy kondensatora wysokiego napięcia, rezystor bocznikowy do spawarki, rezystor mocy wyjściowej (obciążenie fikcyjne) do wzmacniacza mocy audio, rezystor hamowania do windy itp. W przemysłowych szafach sterowniczych rurowy rezystor drutowy jest często używany jako element grzejny w grzejnikach osuszających.
1) Moc: Oblicz I²R na podstawie prądu w stanie ustalonym w obwodzie i pozostaw margines co najmniej 50%;
2) Rezystancja: Określ zgodnie z prawem Ohma i docelowym spadkiem napięcia;
3) Napięcie znamionowe: Droga upływu pomiędzy metalowymi wspornikami na obu końcach rury ceramicznej musi spełniać normy bezpieczeństwa (takie jak wymagania UL, CE);
4) Metoda instalacji: Można zainstalować poziomo lub pionowo, ale należy zapewnić dobrą wentylację wokół, aby uniknąć gromadzenia się ciepła.
