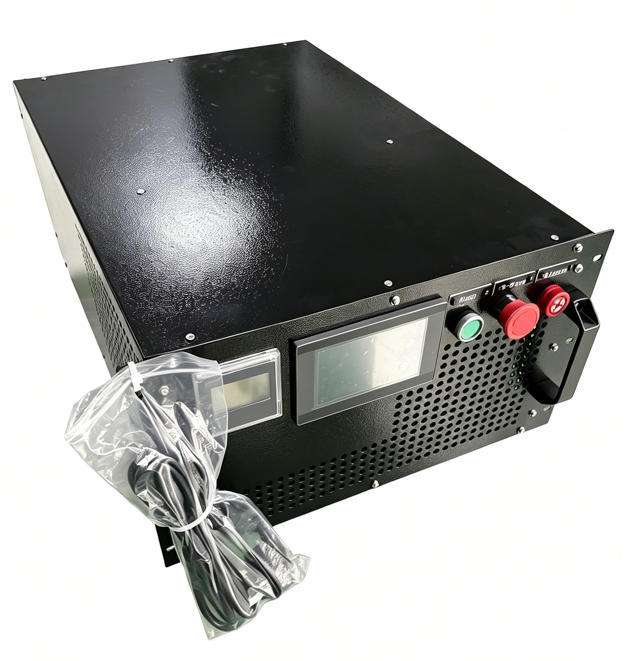

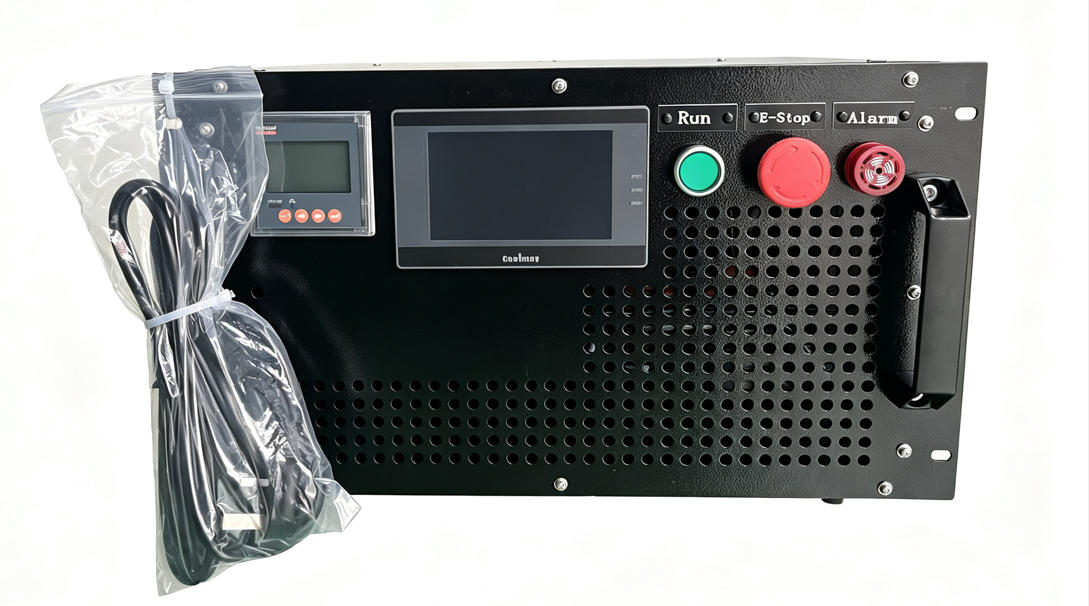

Przenośny bank obciążenia DC 6U montowany w stojaku

Nasz przenośny bank obciążenia prądu stałego o wysokości 6U montowany w stojaku (model: RST-DC60V-400A-R) to wysokowydajny sprzęt do testowania obciążenia rezystancyjnego, wbudowany w standardową w branży 19-calową obudowę typu rack 6U. Konstrukcja o podwójnym przeznaczeniu umożliwia zarówno instalację w szafie stacjonarnej, jak i mobilne testowanie na miejscu.

Ten rezystancyjny moduł obciążenia DC zapewnia precyzyjne, symulacja stabilnego obciążenia DC, wielogodzinne rozładowanie, weryfikacja wydajności i fabryczne badania odbiorcze akumulatorów litowo-jonowych, systemów magazynowania energii, UPS, prostowniki, energetyka telekomunikacyjna i inne źródła prądu stałego. Cieszy się powszechnym zaufaniem do laboratoryjnych inspekcji badawczo-rozwojowych, uruchomienia na miejscu i rutynowej konserwacji zapobiegawczej testy obciążenia i weryfikacja wydajności energetycznej przez strony trzecie.

Parametry techniczne

Kluczowe zalety produktu

Bank obciążenia 6U DC łączy w sobie niewielkie rozmiary, przenośność, elastyczną kontrolę obciążenia i niezawodną wydajność.

1.  Kompaktowa obudowa o wysokości 6U do montażu w szafie, maksymalnie oszczędzająca miejsce na instalację w szafie

2.  Funkcja podwójnego zastosowania: instalacja na stałe w stojaku i przenośne testowanie w terenie za pomocą uchwytów do podnoszenia

3. Wysokiej jakości rezystory stopowe, stabilna wartość rezystancji, wysoce powtarzalne i dokładne wyniki testów

4.  Pełnozakresowe zabezpieczenia wielofunkcyjne obsługujące długotrwałe testy rozładowania bez nadzoru

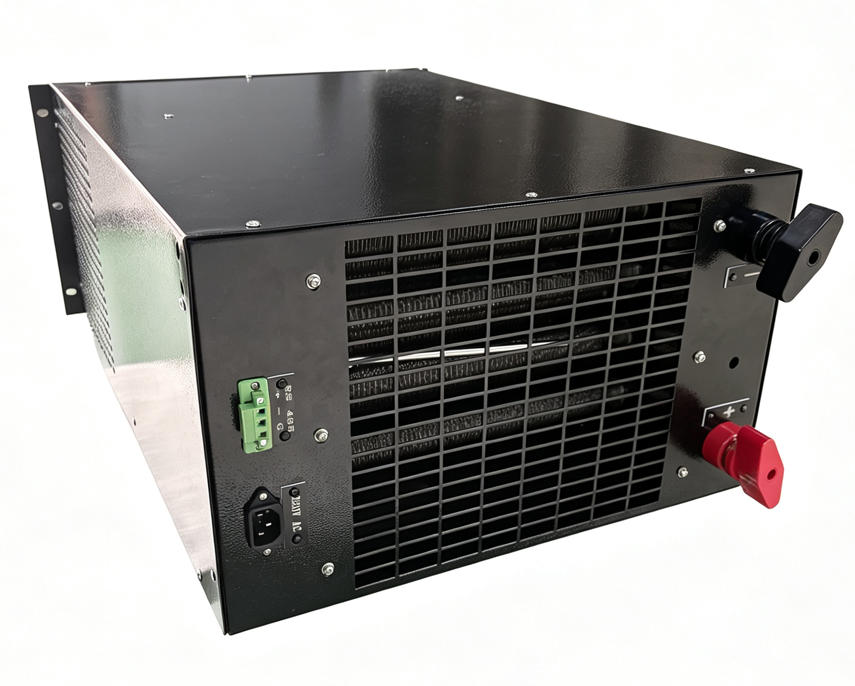

5.  Cichy, wysokowydajny układ chłodzenia, szybkie odprowadzanie ciepła, wydłużona żywotność rezystora

6.  Wbudowany moduł rejestracji danych, umożliwiający śledzenie danych testowych na potrzeby formalnych raportów akceptacji

7.  W pełni konfigurowalny: napięcie prądu stałego, moc znamionowa, stopnie obciążenia, funkcje komunikacyjne

8.  Kompletna obsługa posprzedażna: roczna gwarancja fabryczna, dożywotnia bezpłatna pomoc techniczna

Szerokie scenariusze zastosowań

• Rozładowanie i testowanie pojemności akumulatorów do magazynowania energii w obiektach komercyjnych i przemysłowych

• Kontrola uruchomienia i odbioru UPS typu DC i zasilacza rezerwowego

• Weryfikacja systemu dystrybucji zasilania i chłodzenia szaf serwerowych w centrum danych

• Prostownik, falownik, test starzenia i spalania zasilacza prądu stałego wysokiego napięcia

• Rutynowa konserwacja i kontrola obciążenia systemu zasilania prądem stałym stacji bazowej telekomunikacyjnej

• Testowanie wydajności nowych urządzeń laboratoryjnych energetycznych w zakresie prac badawczo-rozwojowych

• Symulowana weryfikacja obciążenia systemu magazynowania energii słonecznej poza siecią

Przypadki zastosowań w świecie rzeczywistym

Case1:800V Przemysłowe magazynowanie energii

Test pojemności akumulatora podczas rozładowania Nasz przenośny bank obciążenia prądu stałego o wysokości 6U montowany w stojaku został wdrożony przez integratora nowych systemów energetycznych w celu długotrwałych testów ciągłego rozładowania pakietów akumulatorów litowo-jonowych 800 V prądu stałego na potrzeby komercyjnych projektów magazynowania energii. Ponieważ przed dostawą na miejsce projekt wymagał dokładnych danych dotyczących rzeczywistej pojemności, kompaktową jednostkę 6U do montażu w szafie instalacyjnej tymczasowo zainstalowano w szafie testowej klienta. Inżynierowie przeprowadzili wieloetapowe cykle rozładowania przy pełnym obciążeniu, zarejestrowali stabilne krzywe napięcia i prądu oraz zweryfikowali rzeczywistą użyteczną pojemność modułów magazynowania energii. Dzięki wbudowanemu wyłącznikowi zabezpieczającemu przed przegrzaniem test przebiegał bez nadzoru przez noc

bez ręcznego nadzoru. Wszystkie dane z zapisów testów zostały wyeksportowane w celu wygenerowania formalnych raportów akceptacji FAT, co pomogło integratorowi wcześnie wykryć niesprawne ogniwa akumulatorowe i uniknąć kosztownych awarii podczas rozruchu na miejscu.

Przypadek 2: Szafka Edge Data Center

Odbiór i odprowadzanie ciepła do eksploatacji Inżynier wykonawca centrów danych do obliczeń brzegowych zakupił nasz przenośny zespół obciążenia DC o wysokości 6U montowany w szafie DC, aby symulować pobór mocy serwera w czasie rzeczywistym podczas kontroli w miejscu instalacji przed uruchomieniem. Zamiast czekać na przybycie rzeczywistych serwerów, technicy umieścili ten sprzęt testowy o wysokości 6U bezpośrednio w standardowej 19-calowej szafie serwerowej. Stosując regulowane poziomy obciążenia prądem stałym, odtworzyli różne scenariusze mocy cieplnej sprzętu IT, w pełni sprawdzając bezpieczeństwo dystrybucji zasilania w szafie, wydajność PDU, efektywność przepływu powietrza w zimnych korytarzach i możliwości chłodzenia na poziomie szafy. Konstrukcja z przenośnym uchwytem do podnoszenia umożliwiła także zespołowi przenoszenie jednostki ładunkowej pomiędzy wieloma szafami serwerowymi, aby szybko zakończyć wszystkie prace związane z uruchomieniem. To rozwiązanie przedtestowe wyeliminowało ukryte ryzyko związane z zasilaniem

przed oficjalnym wdrożeniem serwera, co pozwala zaoszczędzić znaczne koszty opóźnień w projekcie.
