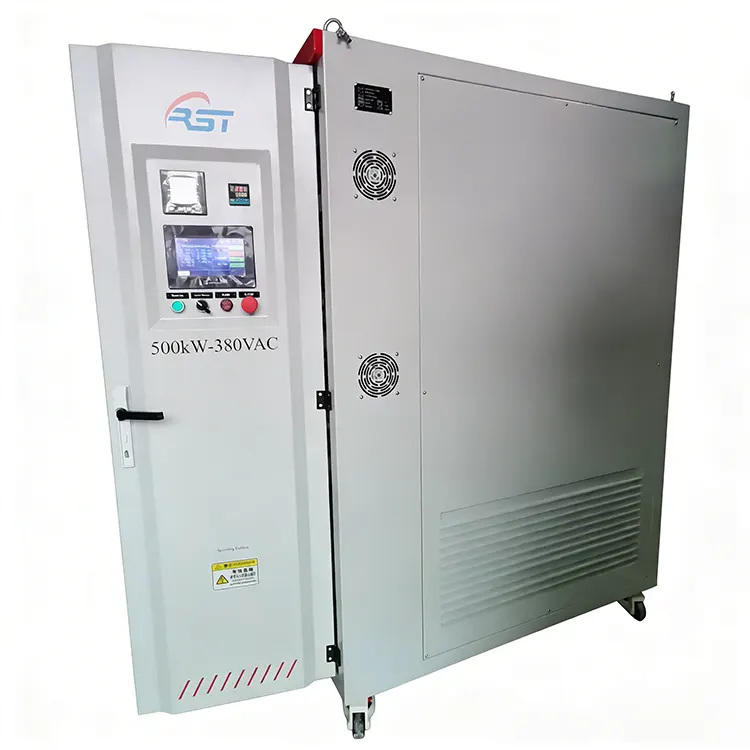

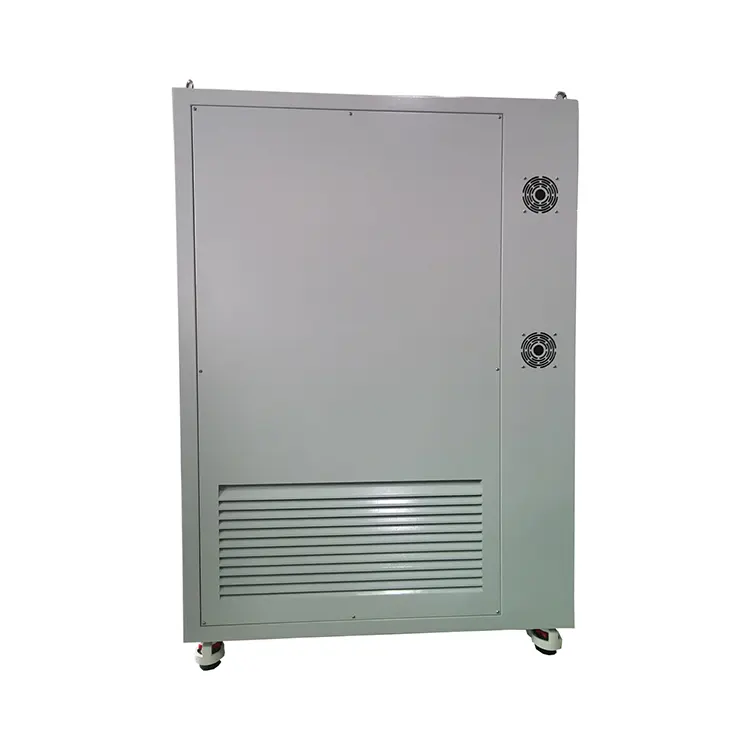

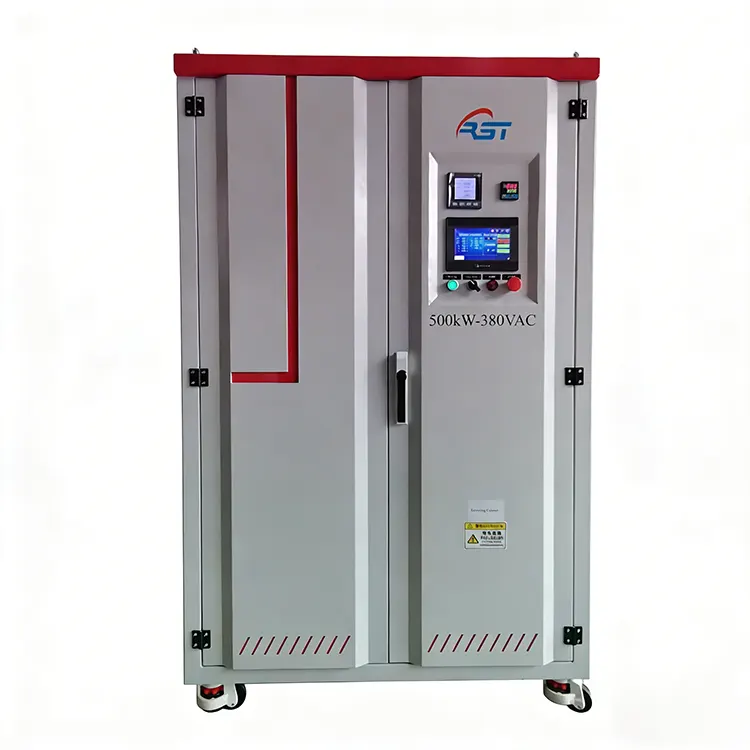

Bank obciążenia 500KW 380V AC

Bank obciążenia rezystancyjnego AC o mocy 500 kW firmy RST Electric stanowi awangardę technologii testowania dużej mocy. Działający przy napięciu 380 V AC (50/60 Hz) ten bank obciążenia o mocy 500 kW i napięciu 380 V AC wykorzystuje modułową architekturę banku rezystorów z minimalnym obciążeniem krokowym wynoszącym 5 kW, umożliwiając szczegółową symulację rzeczywistych obciążeń elektrycznych. Urządzenie jest wyposażone w precyzyjny miernik mocy serii CET PMC, który wyświetla napięcie (L-N/L-L), prąd, moc czynną/bierną/pozorną, współczynnik mocy, częstotliwość i energię skumulowaną – wszystko na żywym 7-calowym ekranie dotykowym HMI. Zbudowana tak, aby wytrzymać trudne warunki, podwozie jest wykonane z grubej stali walcowanej na zimno z wielostopniową powłoką antykorozyjną. Układ chłodzenia wymuszonym obiegiem powietrza wykorzystuje wentylatory o zmiennej prędkości z niezależnymi czujnikami termicznymi, automatycznie dostosowując przepływ powietrza na podstawie zapotrzebowania na obciążenie w czasie rzeczywistym, aby zmaksymalizować wydajność i zminimalizować hałas akustyczny. W przypadku testów automatycznych bank obciążenia obsługuje zdalną obsługę za pośrednictwem RS485/Modbus-RTU, Ethernet/IP lub oprogramowania komputerowego, umożliwiając bezproblemową integrację z istniejącymi systemami SCADA lub niestandardowymi protokołami testowymi. Dzięki ponad 15-letniemu doświadczeniu w specjalistycznej produkcji firma RST Electric zapewnia, że ​​każde urządzenie przechodzi przed wysyłką wyczerpujące fabryczne testy akceptacyjne (FAT), wraz ze skalibrowanymi raportami z testów.

1. Bardzo precyzyjna rozdzielczość obciążenia — przyrosty co 5 kW umożliwiają precyzyjną symulację zmian obciążenia, co jest krytyczne dla testowania regulatora i AVR.

2.Inteligentne zarządzanie temperaturą – wentylatory sterowane PID utrzymują optymalną temperaturę rezystorów, wydłużając żywotność i redukując hałas akustyczny.

3. Kompleksowa architektura bezpieczeństwa - dwustopniowa ochrona przed przegrzaniem z niezależnymi czujnikami; wykrywanie utraty fazy i asymetrii napięcia.

4. Gotowość do Przemysłu 4.0 - Standardowy interfejs Ethernet/Modbus TCP umożliwia zdalne monitorowanie i integrację z systemami automatyki zakładu.

5. Interfejs HMI zorientowany na użytkownika — Intuicyjny 7-calowy ekran dotykowy z graficznymi profilami obciążenia, trendami w czasie rzeczywistym i ustawieniami testów uruchamianymi jednym dotknięciem.

6. Możliwość pracy równoległej – tryb Master-Slave umożliwia łączenie wielu jednostek w celu przeprowadzenia testów o mocy wielu megawatów bez konieczności stosowania skomplikowanych zewnętrznych elementów sterujących.

7. Mobilność przy dużych obciążeniach — wzmocnione podwozie z czterokierunkowymi kieszeniami na wózki widłowe i uchwytami do podnoszenia zaprojektowanymi z myślą o łatwym przenoszeniu w inne miejsce.

Specyfikacja techniczna

Scenariusz zastosowania banku obciążenia 500 kW 380 V AC

● Elektrownie cieplne i gazowe – Uruchomienie i rutynowe testy obciążeniowe turbin parowych, turbin gazowych i generatorów diesla o mocy do 500 kW.

● Hiperskalowe centra danych — weryfikacja systemów UPS o mocy wielu MW, generatorów zapasowych i jednostek dystrybucji zasilania (PDU) w warunkach obciążenia szczytowego.

● Parki energii odnawialnej – testowanie inwerterów fotowoltaicznych na skalę przemysłową, konwerterów turbin wiatrowych i akumulatorowych systemów magazynowania energii (BESS) przy pełnej mocy znamionowej.

● Przemysł ciężki — testowanie obciążenia dużych silników indukcyjnych, napędów o zmiennej częstotliwości (VFD) i infrastruktury energetycznej zakładu.

● Offshore & Marine – Nadaje się do testowania generatorów platformowych, sprawdzania pokładowych systemów zasilania i wyposażenia elektrycznego platform wiertniczych.

● Laboratoria badawcze i certyfikujące — dostarczanie precyzyjnych obciążeń rezystancyjnych na potrzeby opracowywania produktów, testowania typu i weryfikacji zgodności z przepisami sieciowymi.

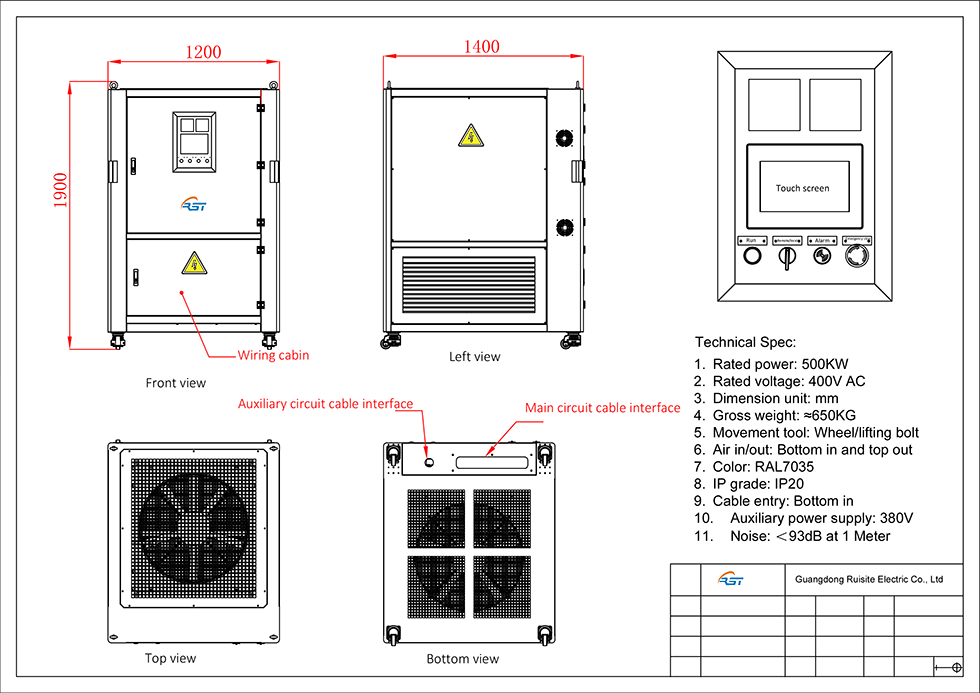

Rysunek i wymiary

Paczka i wysyłka

RST Electric stosuje rygorystyczny protokół pakowania dla wszystkich eksportowanych modułów obciążeniowych o mocy 500 kW i napięciu 380 V AC. Każda jednostka jest najpierw owinięta folią VCI (inhibitor korozji parowej) w celu ochrony przed wilgocią, a następnie otulona wieloma warstwami przemysłowej folii stretch. Wytrzymałe stalowe taśmy mocują ładunek do wzmocnionej palety eksportowej, a cały zespół jest zamknięty w specjalnie zbudowanej, wolnej od fumigacji skrzyni ze sklejki, zgodnej ze standardami ISPM 15. W przypadku frachtu lotniczego zapewniamy wskaźniki wstrząsów i przechyłów umożliwiające monitorowanie warunków obsługi. Wszystkie przesyłki zawierają obszerną dokumentację: listy przewozowe, faktury handlowe, świadectwa pochodzenia i raporty z testów fabrycznych. Współpracujemy z globalnymi spedytorami, aby zaoferować elastyczne opcje wysyłki – FCL, LCL, fracht lotniczy lub ekspres od drzwi do drzwi – zapewniając, że Twój sprzęt dotrze na czas i w idealnym stanie.

Kiedy niezawodność spotyka się z mocą, RST Electric przoduje.

Kiedy niezawodność i wysokie zapotrzebowanie na moc zderzają się, RST Electric jest zawsze w czołówce branży, oferując wysokiej jakości bank obciążenia 500 kW 380 V AC. Jesteśmy legalnym chińskim producentem. Od projektu produktu, zakupu komponentów, po produkcję produkcyjną i kontrolę jakości, każdy etap jest przez nas ściśle zarządzany. Zapewnia to stabilną jakość produktu i pozwala zaoszczędzić pośrednie ogniwa, pozwalając cieszyć się cenami bezpośrednich dostaw fabrycznych bez żadnych ukrytych opłat, osiągając wyższą wydajność w zakresie kosztów zakupu.

Historia rozwoju

Od 2008 roku zajmujemy się badaniami i produkcją skrzyń ładunkowych dużej mocy. Posiadamy fabrykę posiadającą certyfikat ISO 9001 o łącznej powierzchni ponad 7 000 metrów kwadratowych, wyposażoną w zautomatyzowaną linię montażową. Nasza wydajność produkcji i możliwości kontroli jakości niezmiennie znajdują się w czołówce branży. Posiadamy profesjonalny wewnętrzny zespół badawczo-rozwojowy, który zawsze koncentruje się na innowacjach i unowocześnianiu technologii zarządzania temperaturą oraz oprogramowania sterującego, stale optymalizując wydajność produktów, aby spełnić najwyższe wymagania testowe różnych branż. Zanim każda skrzynia ładunkowa opuści fabrykę, przy użyciu przyrządu kalibracyjnego przeprowadza się 100% testy starzenia pod pełnym obciążeniem, aby upewnić się, że produkt może działać stabilnie po dostawie i wyeliminować wszelkie ryzyko związane z jakością.

Rynek Produktów

Z biegiem lat staliśmy się zaufanym dostawcą dla klientów w ponad 50 krajach na całym świecie, z klientami zlokalizowanymi w takich regionach jak Stany Zjednoczone, Niemcy, Zjednoczone Emiraty Arabskie, Singapur, Australia i inne. Zgromadziliśmy szerokie doświadczenie branżowe w takich dziedzinach, jak wytwarzanie energii, centra danych, energia odnawialna i przemysł ciężki. Jeśli potrzebujesz studiów przypadków klientów i materiałów referencyjnych dla podobnych projektów o dużej mocy, możemy je dostarczyć w dowolnym momencie. Oferujemy kompleksowe usługi dostosowane do indywidualnych potrzeb. Opcje napięcia obejmują 380 V, 400 V, 415 V, 480 V i 690 V. Możemy również osiągnąć wymaganie napięcia 11 kV, łącząc je z transformatorem obniżającym napięcie. Stopnie ochrony obudowy obejmują typ wewnętrzny IP23, typ zewnętrzny IP54 i stopień morski IP56. Metody sterowania można zaktualizować do zaawansowanego sterownika PLC, bezprzewodowego pilota zdalnego sterowania, kontroli aplikacji mobilnej, a także można je dostosować za pomocą integracji ze SCADA. W zależności od wymagań można wybrać metody pomiarowe typu podstawowego, analizatora jakości energii lub wielopunktowego monitorowania temperatury.

Jeśli chodzi o obsługę posprzedażną

Jeśli chodzi o dostawę i obsługę posprzedażną, standardowy okres dostawy niestandardowego banku obciążenia o mocy 500 kW 380 V AC wynosi 20–25 dni roboczych. Zapewniamy kompletne materiały techniczne w wielu językach, takich jak angielski, hiszpański, francuski i arabski. Jednocześnie możemy zorganizować na miejscu profesjonalnych inżynierów, którzy zapewnią usługi uruchomienia i szkolenia na miejscu zgodnie z potrzebami klienta, zapewniając ochronę całego procesu zakupu i użytkowania.

Przypadki projektów

1. Tło projektu

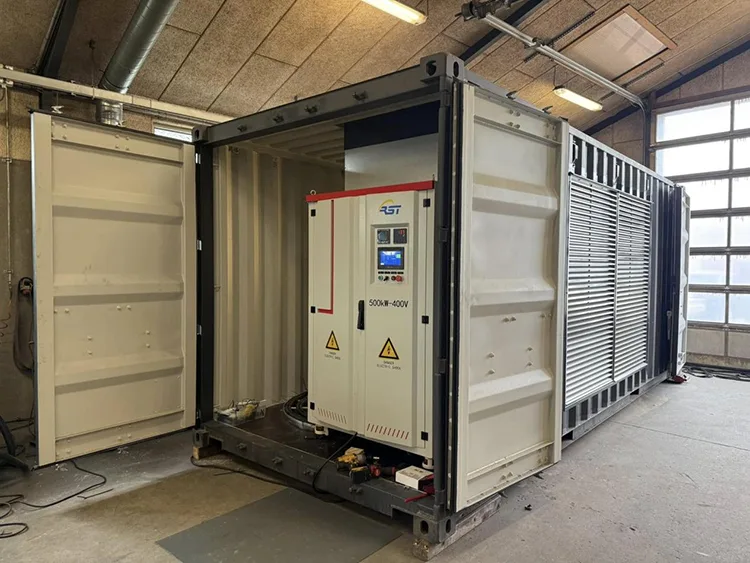

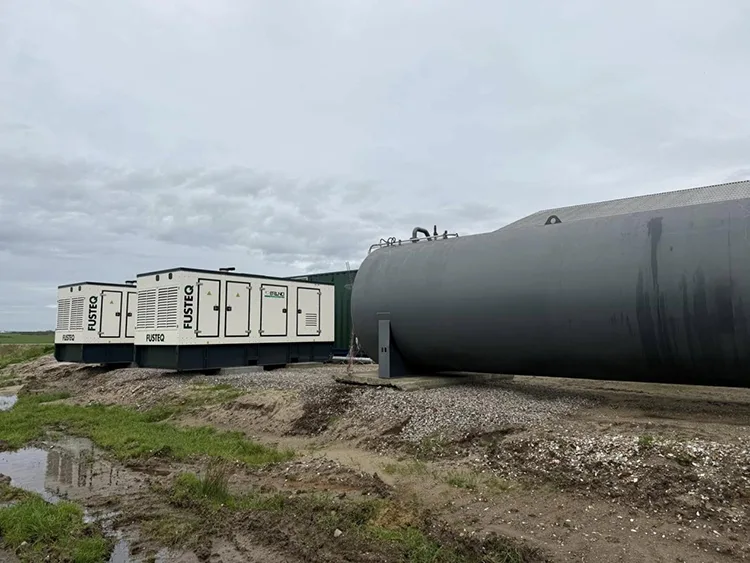

Projekt energetyczny duńskiego klienta obejmuje kontrolę odbiorczą lokalnej elektrowni cieplnej, centrum danych i nowego obiektu magazynowania energii. Podczas regularnego uruchamiania i testów fabrycznych generatorów diesla 400 V, urządzeń UPS i BESS, konwencjonalne urządzenia obciążeniowe charakteryzują się zgrubnymi etapami regulacji obciążenia, niską precyzją pomiaru i brakiem funkcji zdalnego, scentralizowanego sterowania, nie są w stanie ukończyć długotrwałego testu ciągłego starzenia przy pełnym obciążeniu, co stwarza ukryte ryzyko dla dostaw produktów energetycznych i działania sieci na miejscu. RST Electric dostosowany do indywidualnych potrzeb standardowy zespół obciążenia rezystancyjnego 500 kW 400 V PF=1,0 AC, ściśle zgodny z lokalnymi normami UE dotyczącymi testowania mocy, w celu spełnienia wymagań klienta dotyczących weryfikacji pełnego obciążenia dla wielu typów urządzeń zasilających.

2. Podstawowe specyfikacje techniczne i zalety konstrukcyjne

Parametry elektryczne

Całkowita moc znamionowa: 500 kW, trójfazowe połączenie w gwiazdę AC 400 V, PF=1 czyste obciążenie rezystancyjne, znamionowy prąd roboczy 722 A

Regulacja obciążenia: 11 biegów mocy, minimalne obciążenie jednostopniowe 25kW, tolerancja rezystancji ±5%

Wytrzymuje napięcie: AC2500V/50 Hz przez 1 minutę bez awarii lub iskry; precyzyjny miernik mocy, dokładność wyświetlania: 0,1 V/0,1 A/0,1 kW/1 Hz

Warunki otoczenia: Temperatura pracy: -10 ℃~+55 ℃, maksymalna wilgotność względna ≤95% średnia dzienna bez kondensacji, wysokość instalacji ≤2000 m, środowisko pracy w pomieszczeniach zamkniętych.

Cechy materiałowe i strukturalne

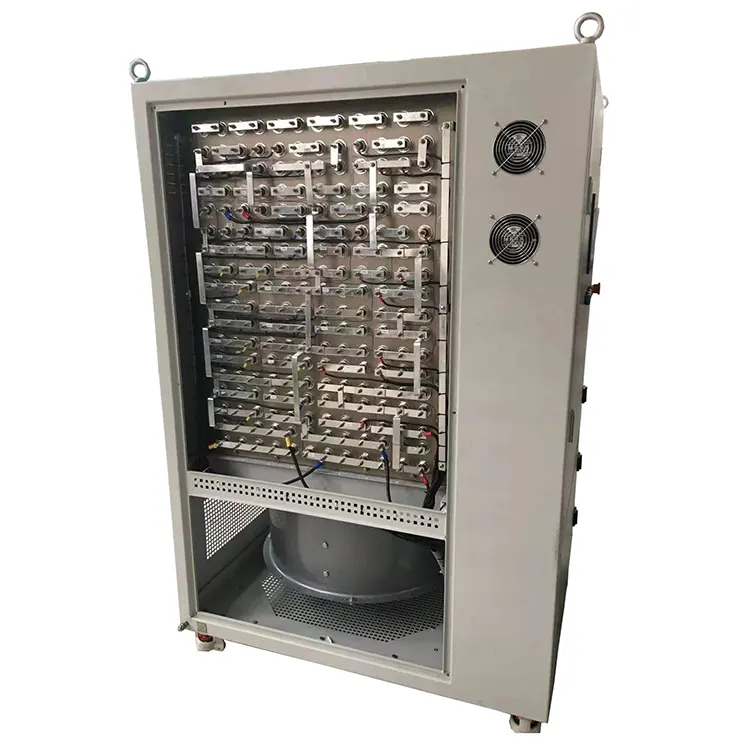

(1) Rdzeń rezystora: Elementy ze stopu o niskiej rezystancji TCR, niskim wzroście temperatury i doskonałej wydajności rozpraszania ciepła, stabilna praca podczas długiej ciągłej pracy przy pełnym obciążeniu.

(2) Układ wymuszonego chłodzenia: Konstrukcja wymuszonego chłodzenia powietrzem o zmiennej prędkości z dołu do góry i na zewnątrz, wyposażona w wentylatory regulujące prędkość PID, automatycznie dostosowuje przepływ powietrza w oparciu o obciążenie w czasie rzeczywistym, aby zmniejszyć hałas podczas pracy i przedłużyć żywotność sprzętu.

(3) Wielowarstwowy system ochrony bezpieczeństwa: cztery główne zabezpieczenia przed przeciążeniem, przepięciem, zatrzymaniem awaryjnym i przegrzaniem, a także monitorowanie zaniku fazy i asymetrii napięcia trójfazowego; niezależny element wykrywający temperaturę, który uruchamia alarm w przypadku wystąpienia nietypowego przegrzania.

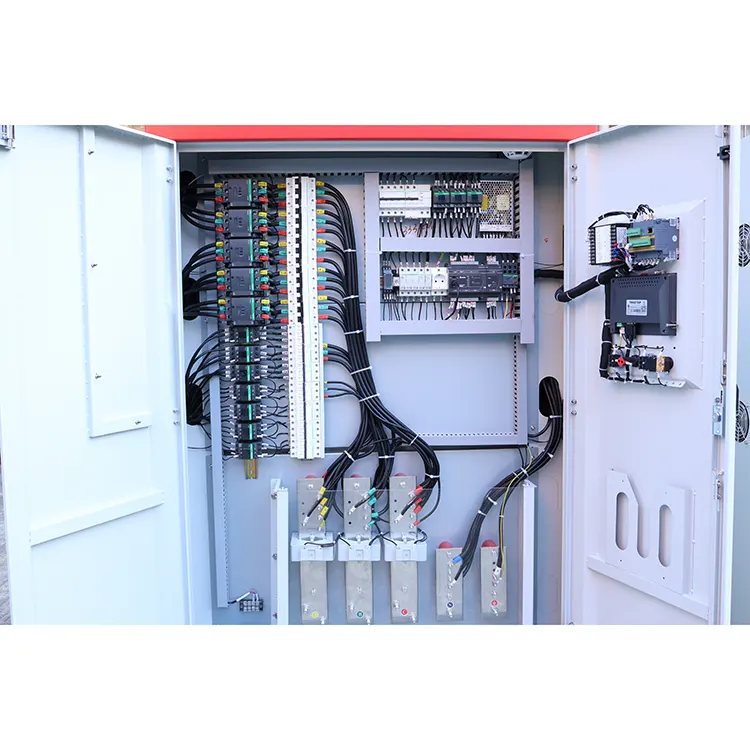

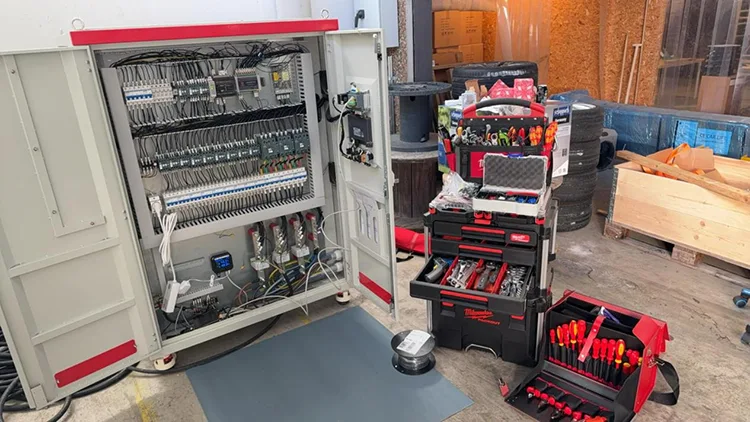

(4) Konstrukcja szafy: Wytrzymała szafa ze stali walcowanej na zimno z wielowarstwową powłoką antykorozyjną, stopień ochrony IP20/IP23 w pomieszczeniach, wymiary L1150×D1300×H1900mm, masa netto 540kg, izolacja klasy F; podzielony układ okablowania dla szyny zasilającej, obwodu wentylatora i zacisku sygnału zdalnego, wygodny do okablowania obiektowego i połączenia z szafą sterowniczą klienta.

(5) Tryb podwójnego sterowania: obsługa lokalnego 7-calowego ekranu dotykowego HMI; zdalna komunikacja RS485 Modbus RTU, obsługująca scentralizowane automatyczne testowanie PC i SCADA; Funkcja równoległa master-slave umożliwiająca łączenie wielu jednostek w celu testowania połączonego obciążenia na poziomie MW.

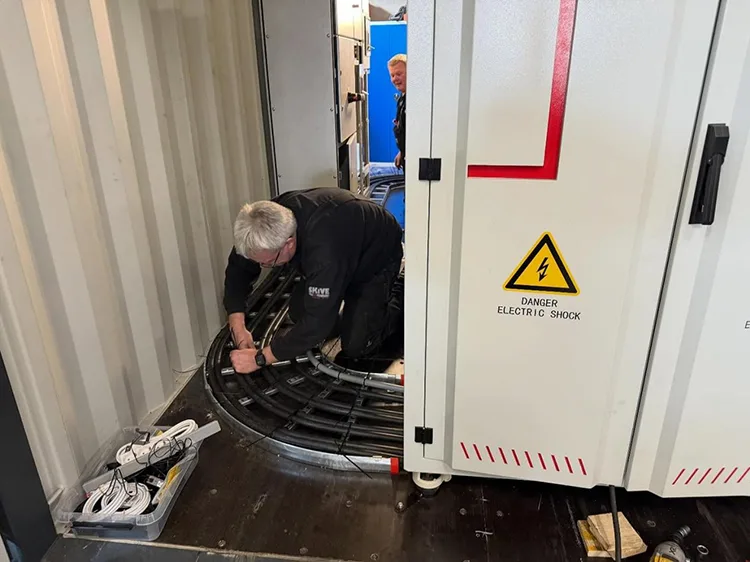

3. Standard instalacji i uruchomienia na miejscu

1). Konstrukcja instalacji jest zgodna ze specyfikacją instalacji sprzętu energetycznego UE; oddzielne okablowanie dla pętli mocy, przewodu sterującego wentylatorem i przewodu sygnału pomiarowego; szafka zamocowana za pomocą zarezerwowanych uchwytów do podnoszenia i otworów na wózek widłowy, niezawodne uziemienie PE.

2). Test przed uruchomieniem obejmuje kontrolę sterowania wentylatorem, kontrolę gładkości kanału powietrznego i test rezystancji izolacji; formalny dostęp do sprzętu zasilającego klienta dopiero po tym, jak wszystkie elementy debugowania przejdą kontrolę fabryczną FAT.

3). Zasada działania: Regularnie czyść filtry wlotu i wylotu powietrza, aby zapobiec blokowaniu powietrza i nieprawidłowemu wzrostowi temperatury; brak artykułów łatwopalnych ułożonych wokół szafy ładunkowej podczas długotrwałego testu ciągłego obciążenia.

4. Rozwiązywanie problemów i obsługa posprzedażna

Typowe usterki występujące na miejscu, w tym nietypowe przegrzanie, zwarcie rezystancji, awaria komunikacji zdalnej i fałszywy alarm dotyczący nadmiernej temperatury, są wymienione w oficjalnej instrukcji konserwacji;

Standard okresowej kontroli: Regularne czyszczenie wnętrza szafy z kurzu i konserwacja wentylatora co 3 ~ 6 miesięcy; zastosować megaomomierz 1000 V do okresowej kontroli izolacji i odpowiedniego testu napięcia wytrzymywanego.

Okres gwarancji: 12 miesięcy od uruchomienia na miejscu lub 18 miesięcy od daty wysyłki (w zależności od tego, co nastąpi wcześniej). Bezpłatna naprawa i wymiana podzespołów w przypadku wad fabrycznych; dostawa części zamiennych przez całe życie i globalne zdalne doradztwo techniczne dla klientów pogwarancyjnych, opcjonalna usługa uruchomienia na miejscu w Europie.

5. Wynik projektu

1). Dokładne stopniowane obciążenie całkowicie zużywa nadmiarową moc testową, umożliwia weryfikację pełnego cyklu przy pełnym obciążeniu generatora klienta, UPS i sprzętu do magazynowania energii, eliminuje ryzyko niekompletnych danych testowych.

2). Inteligentna konstrukcja z podwójnym sterowaniem i wieloma zabezpieczeniami zapewnia stabilną, wielogodzinną pracę, zerowe przegrzanie i błędy bezpieczeństwa podczas długotrwałego rzeczywistego użytkowania przez klienta.

3). Modułowa standardowa konstrukcja znacznie zmniejsza codzienne obciążenie pracą konserwacyjną, co oczywiście obniża późniejsze koszty eksploatacji i konserwacji klienta.

Skontaktuj się z RST Electric, aby uzyskać spersonalizowany bank obciążenia dużej mocy 500 kW 380 V AC dla europejskich generatorów, centrów danych i nowych projektów energetycznych, a otrzymasz bezpłatną propozycję techniczną i wycenę.
