Rezystor grubowarstwowy to rodzaj stałego rezystora wytwarzanego metodą sitodruku pasty rezystancyjnej (zwykle kompozytu cermetalowo-ceramiczno-metalowego) na podłożu ceramicznym, a następnie wypalania jej w wysokich temperaturach. W procesie tym powstaje trwały, stabilny element rezystancyjny, który można precyzyjnie przyciąć w celu uzyskania wąskich tolerancji. W przeciwieństwie do rezystorów drutowych, technologia grubowarstwowa zapewnia niską indukcyjność, dużą gęstość mocy i doskonałą wydajność przy wysokich częstotliwościach, co czyni ją preferowanym wyborem w przypadku zasilaczy impulsowych, obwodów tłumiących, wzmacniaczy mocy i zastosowań związanych z regulacją napięcia.
Na Elektryczny RSTspecjalizujemy się w produkcji niezawodnych grubowarstwowych rezystorów mocy w standardowych obudowach TO220 i TO247. Nasze serie PRT35, PRT50 i PRT100 zapewniają moc znamionową od 35 W do 100 W (montaż na radiatorze) przy wartościach rezystancji od 0,1 Ω do 1 MΩ. Dzięki ponad 10-letniemu doświadczeniu w inżynierii grubowarstwowej i obiektom posiadającym certyfikat ISO 9001, dostarczamy komponenty, które łączą w sobie precyzję, wydajność cieplną i długoterminową stabilność dla najbardziej wymagających zastosowań przemysłowych, motoryzacyjnych i konsumenckich.
Wybór optymalnego rezystora grubowarstwowego wymaga dokładnego rozważenia kilku kluczowych parametrów:
·Moc znamionowa i zarządzanie temperaturą: Określ moc ciągłą lub przerywaną, którą rezystor musi rozproszyć. Nasze serie PRT35 (35 W), PRT50 (50 W) i PRT100 (100 W) są wyposażone w radiator; bez radiatora obsługują 2,5 W–3,5 W. Właściwy materiał interfejsu termicznego (smar lub podkładka) i dobór radiatora mają kluczowe znaczenie dla osiągnięcia pełnej mocy.
·Wartość rezystancji i tolerancja: Wybierz wartość od 0,1 Ω do 1 MΩ z tolerancjami ±1%, ±5% lub ±10%. Wąskie tolerancje zapewniają precyzję w sieciach sprzężenia zwrotnego, dzielnikach napięcia i obwodach wykrywania prądu.
· Współczynnik temperaturowy (TCR): Aby zapewnić stabilną pracę w różnych temperaturach, wybierz TCR tak niski jak ±50 ppm/°C (dla wartości >10Ω) do ±300 ppm/°C (dla zakresów o niskiej rezystancji lub wysokiej rezystancji). Nasze opcje TCR są zoptymalizowane dla każdego pasma oporu.
· Styl opakowania:
TO220 (PRT35/PRT50) – Kompaktowy montaż za pomocą jednej śruby, idealny do płytek PCB i radiatorów o ograniczonej przestrzeni.
TO247 (PRT100) – Większa powierzchnia i większa moc, odpowiednia do napędów przemysłowych i zasilaczy o dużej mocy.
·Napięcie znamionowe: Sprawdź, czy maksymalne napięcie robocze (do 700 V) i wytrzymałość dielektryczna (1800 V AC) spełniają wymagania obwodu.
·Środowisko pracy: Należy wziąć pod uwagę zakres temperatur (-65°C do +175°C), odporność na wilgoć i wymagania dotyczące izolacji (>10GΩ). Nasze rezystory są przeznaczone do trudnych warunków przemysłowych i motoryzacyjnych.
Oceniając te parametry, możesz mieć pewność, że rezystor grubowarstwowy zapewnia niezawodne i stabilne działanie w zamierzonym zastosowaniu.

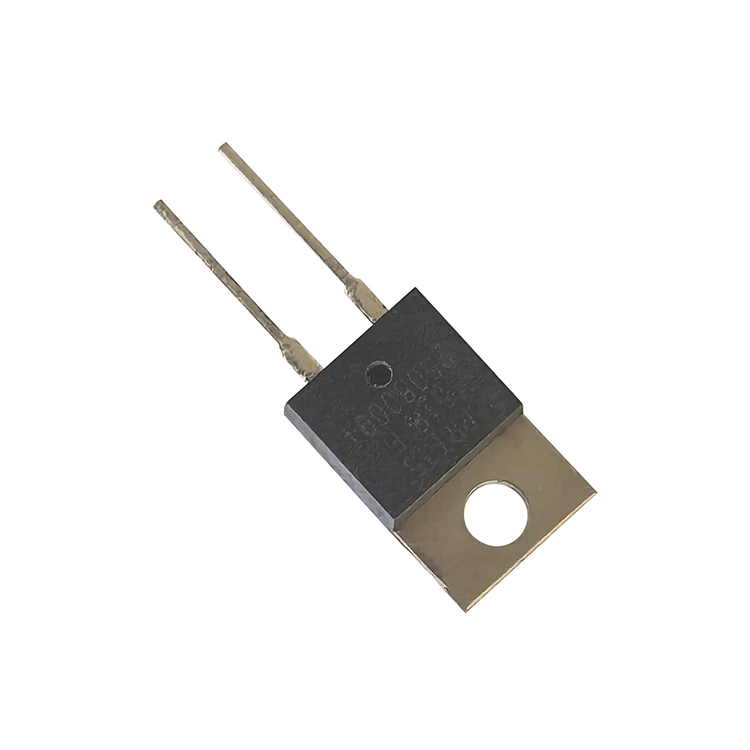

Seria PRT35 oferuje kompaktowe, wszechstronne rozwiązanie do zastosowań wymagających rozpraszania mocy do 35 W przy odpowiednim montażu radiatora. Mieści się w standardowej obudowie TO220 i posiada formowaną obudowę z tworzywa sztucznego o wysokiej rezystancji izolacji (>10 GΩ) i wytrzymałości dielektrycznej 1800VAC. Wartości rezystancji mieszczą się w zakresie od 0,1 Ω do 1 MΩ, przy TCR tak niskim jak ± 50 ppm/°C dla zakresów precyzyjnych. Idealny do przełączania zasilaczy, obwodów tłumiących i regulacji napięcia.
Opierając się na tej samej obudowie TO220, seria PRT50 zwiększa moc do 50 W po zamontowaniu radiatora (3 W bez radiatora). Ma ten sam szeroki zakres rezystancji, wąskie tolerancje i solidną konstrukcję co PRT35, dzięki czemu nadaje się do zastosowań o większej mocy, takich jak napędy silników, wzmacniacze mocy i sterowanie przemysłowe.

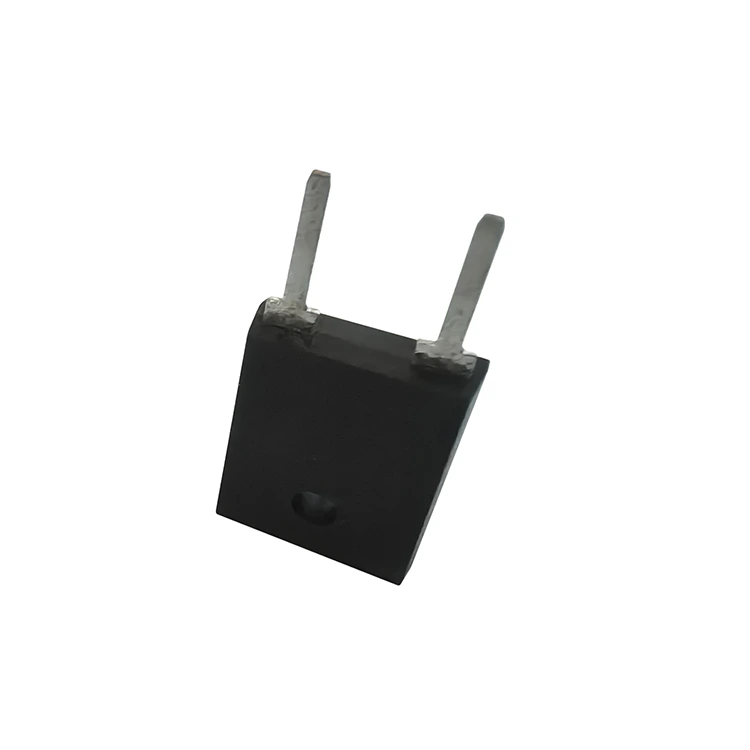

W przypadku zastosowań wymagających maksymalnej gęstości mocy seria PRT100 wykorzystuje większy pakiet TO247, aby zapewnić 100 W przy montażu radiatora (3,5 W bez radiatora). Dzięki maksymalnemu napięciu roboczemu 700 V i rozszerzonemu zakresowi temperatur pracy od -65°C do +175°C jest przeznaczony do zasilaczy przełączających dużej mocy, obwodów ładowania impulsowego i inwerterów energii odnawialnej. Wartości rezystancji mieszczą się w zakresie od 0,2 Ω do 1 MΩ z opcjami TCR od ±50 do ±300 ppm/°C.
·Konstrukcja nieindukcyjna: Technologia grubowarstwowa z natury zapewnia bardzo niską indukcyjność, idealną do zastosowań przełączających o wysokiej częstotliwości.
·Montaż za pomocą jednej śruby: Łatwe mocowanie do radiatorów lub obudowy za pomocą śrub M3 (maksymalny moment obrotowy 0,9 Nm).
·Tolerancje precyzji: Dostępne w wersjach ±1%, ±5% i ±10%, aby spełnić wymagania zarówno dotyczące wysokiej dokładności, jak i wymagań ogólnego przeznaczenia.
·Kompleksowe bezpieczeństwo: Wytrzymuje wytrzymałość dielektryczną 1800VAC przy rezystancji izolacji >10GΩ, zapewniając bezpieczną pracę w obwodach wysokiego napięcia.
| Przemysł | Konkretne zastosowanie | Polecane serie |
| Przełączanie zasilaczy | Rezystory obciążenia wyjściowego, obwody tłumiące, sieci wstępnego ładowania | PRT35, PRT50 |
| Napędy silnikowe i VFD | Hamowanie dynamiczne, obwody tłumiące | PRT100, PRT50 |
| Wzmacniacze mocy | Degeneracja emitera, sieci Zobela | PRT35, PRT50 |
| Regulacja napięcia | Sieci sprzężenia zwrotnego, rezystory upływowe | PRT35, PRT100 |
| Obwody impulsowe | Ładowanie impulsowe, ograniczenie prądu rozruchowego | PRT100 |
| Sterowanie przemysłowe | Tłumiki napędu silnika, obwody hamulcowe | PRT50, PRT100 |
| Elektronika samochodowa | Przetwornice DC-DC, sterowniki oświetlenia LED | PRT35, PRT50 |
| Energia Odnawialna | Tłumiki falowników fotowoltaicznych, sterowanie turbinami wiatrowymi | PRT100 |
| Testy i pomiary | Obciążenia elektroniczne, wzorce kalibracyjne | PRT35, PRT50, PRT100 |
Jako certyfikowany producent z siedzibą w Chinach, zachowujemy pełną kontrolę nad osadzaniem grubowarstwowym, przycinaniem laserowym, montażem i testowaniem. Nasze bezpośrednie ceny fabryczne zapewniają konkurencyjne koszty bez utraty jakości.
Nasz obiekt o powierzchni ponad 7000 metrów kwadratowych jest wyposażony w zautomatyzowane linie do sitodruku, wysokotemperaturowe piece do wypalania i systemy przycinania laserowego. Każdy rezystor grubowarstwowy podlega:
·100% weryfikacja wytrzymałości i tolerancji
·Badanie wytrzymałości dielektrycznej i rezystancji izolacji
·Pobieranie próbek TCR zgodnie z IEC 60115
·Przykładowe badanie zmian temperatury, trwałości pod obciążeniem i wilgotności
Specjalizujemy się w niestandardowych konfiguracjach dostosowanych do Twoich dokładnych specyfikacji:
·Moce znamionowe: 35 W, 50 W, 100 W (dostępne na zamówienie)
·Wartości rezystancji: 0,1Ω do 1MΩ (dostępne wartości specjalne)
·Tolerancje: ±1%, ±5%, ±10% (niestandardowe do ±0,5%)
·TCR: ±50 do ±300 ppm/°C (dostępne na zamówienie)
·Opakowanie: tuby zbiorcze, taśmy i szpule, niestandardowe
· Formowanie ołowiu: Proste, cięte i formowane, niestandardowe
·Specjalne przesiewanie: starzenie w wysokiej temperaturze, cykle termiczne, wypalanie
Eksportując do ponad 40 krajów, w tym do Stanów Zjednoczonych, Niemiec, Japonii i Korei Południowej, zdobyliśmy reputację firmy niezawodnej. Nasz wielojęzyczny zespół wsparcia technicznego zapewnia konsultacje przedsprzedażowe, inżynierię zastosowań i obsługę posprzedażną.
P: Jaka jest różnica między rezystorami grubowarstwowymi i cienkowarstwowymi?
Odp.: Rezystory grubowarstwowe wykorzystują pastę cermetalową z nadrukiem sitowym, co zapewnia niższy koszt i szerszy zakres rezystancji (0,1 Ω–1 MΩ) przy umiarkowanej precyzji. Rezystory cienkowarstwowe wykorzystują napylane warstwy metalu, co zapewnia węższe tolerancje (±0,1%) i niższy współczynnik TCR (±25 ppm/°C) przy wyższych kosztach. Do zastosowań energetycznych preferowana jest gruba folia; cienka folia do precyzyjnego oprzyrządowania.
P: Jak zamontować rezystor TO220/TO247, aby zapewnić maksymalne rozproszenie mocy?
Odp.: Użyj odpowiedniego radiatora ze pastą termoprzewodzącą (lub podkładką termiczną) pomiędzy zaczepem rezystora a radiatorem. Dokręcić śrubę mocującą maksymalnie 0,9 Nm. Upewnij się, że powierzchnia radiatora jest płaska i czysta. Bez radiatora moc należy obniżyć do 2,5–3,5 W.
P: Czy mogę zastosować rezystor grubowarstwowy w obwodach przełączających wysokiej częstotliwości?
O: Tak. Rezystory grubowarstwowe mają z natury niską indukcyjność, dzięki czemu nadają się do obwodów tłumiących, rezystorów sterujących bramką i przetworników mocy wysokiej częstotliwości. W przypadku niezwykle krytycznych zastosowań nasza seria PRT oferuje wydajność nieindukcyjną.
P: Jaka jest typowa żywotność rezystora grubowarstwowego?
Odp.: Przy odpowiednim obniżeniu wartości znamionowych i odpowiednim chłodzeniu rezystory grubowarstwowe mogą działać przez dziesięciolecia. Nasze testy wytrzymałościowe symulują 1000 godzin przy mocy znamionowej przy minimalnym dryfowaniu rezystancji.
P: Jak wybrać właściwy TCR dla mojej aplikacji?
Odp.: W przypadku obwodów precyzyjnych (np. napięcia odniesienia, sieci sprzężenia zwrotnego) wybierz niski TCR (≤±50 ppm/°C). Do zastosowań ogólnych dopuszczalna jest wartość TCR do ±300 ppm/°C. W naszym arkuszu danych podano zakresy TCR według wartości rezystancji.
Aby dowiedzieć się więcej na temat naszej oferty rezystorów grubowarstwowych, zapoznaj się z następującymi kategoriami produktów:
·Seria PRT35 (TO220, 35W) – Kompaktowy, wszechstronny rezystor grubowarstwowy do zasilaczy i wzmacniaczy.
·Seria PRT50 (TO220, 50W) – Większa moc przy tej samej powierzchni TO220 do zastosowań przemysłowych.
·Seria PRT100 (TO247, 100W) – Rezystory grubowarstwowe dużej mocy do falowników, napędów silników i systemów energii odnawialnej.
Niezależnie od tego, czy potrzebujesz standardowego rezystora grubowarstwowego do nowego projektu zasilacza, czy też niestandardowego rozwiązania do specjalistycznych zastosowań przemysłowych, nasz zespół jest gotowy do pomocy. Skontaktuj się z nami już dziś, aby uzyskać szczegółową ofertę, konsultacje techniczne lub wycieczkę po fabryce.
