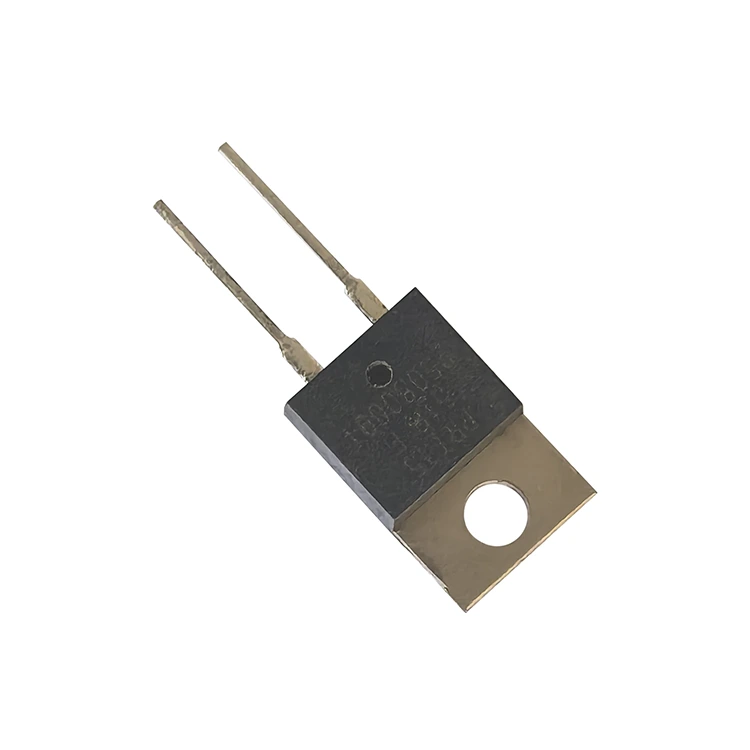

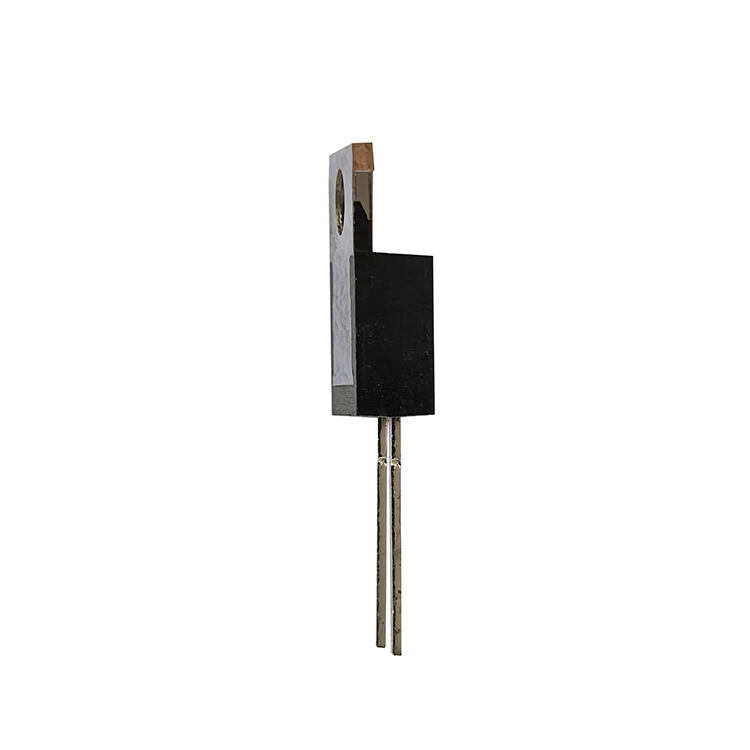

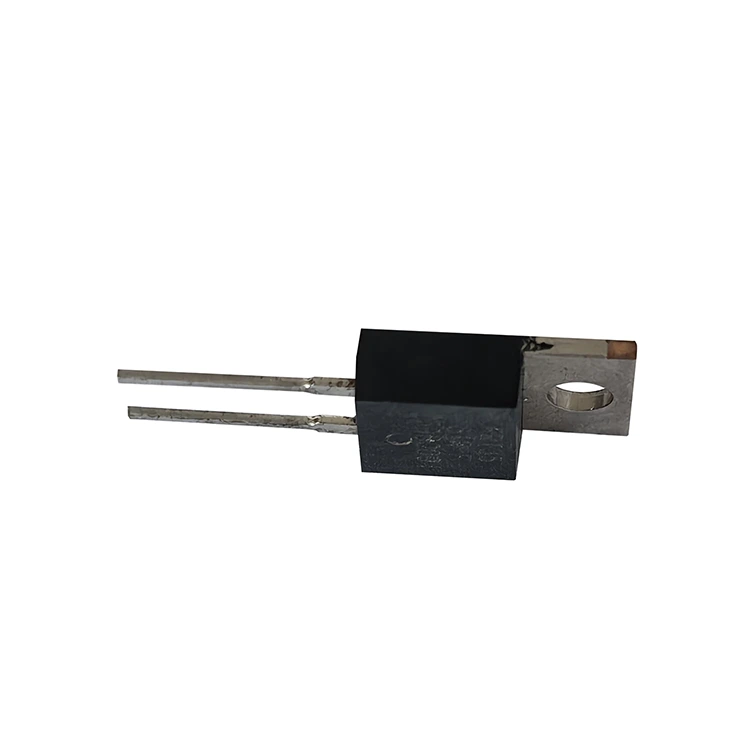

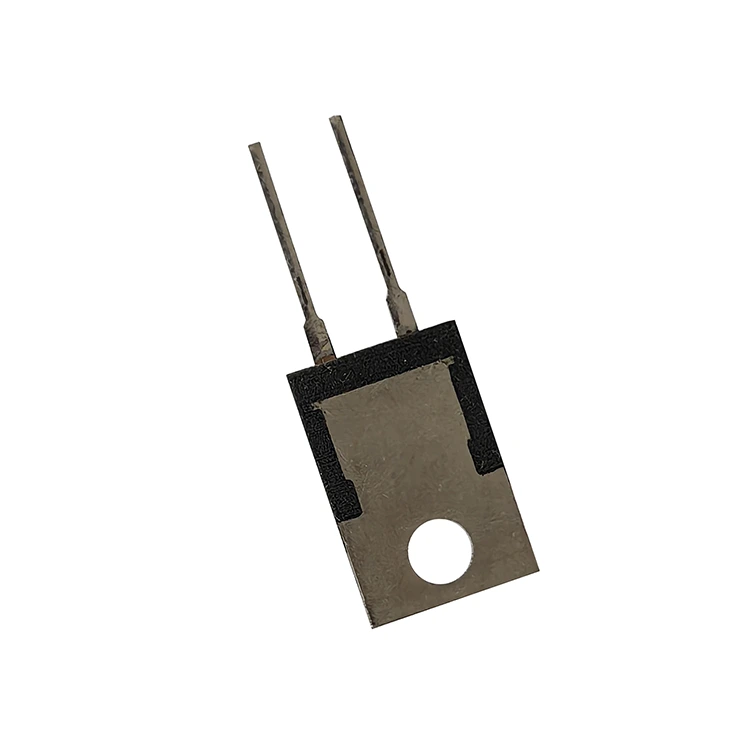

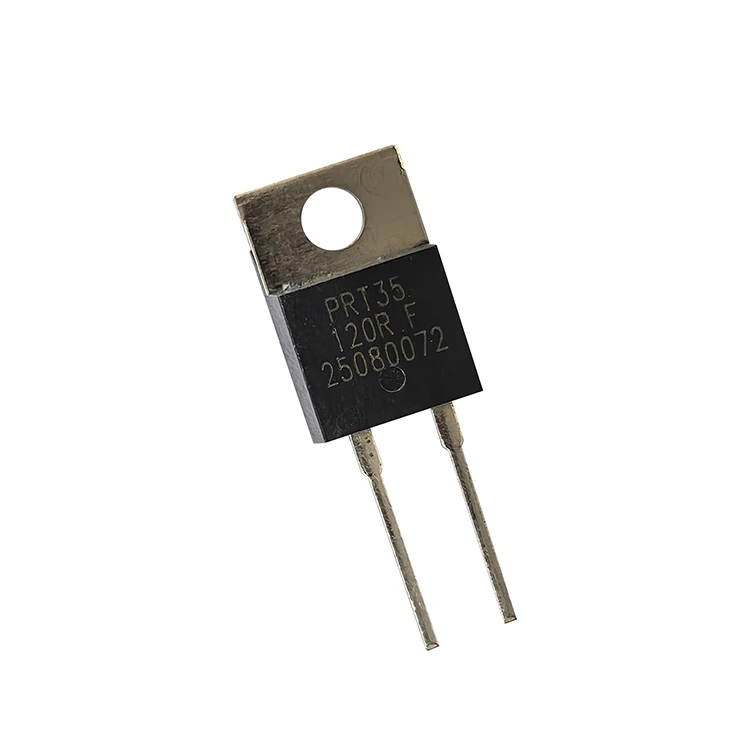

Grubowarstwowy rezystor mocy TO220

Grubowarstwowy rezystor mocy TO220 firmy RST Electric wypełnia lukę pomiędzy tradycyjnymi rezystorami mocy z otworami przelotowymi a zaawansowanymi urządzeniami do montażu powierzchniowego, oferując wydajność cieplną elementu montowanego na radiatorze w znanej obudowie TO220. Ten rezystor do montażu radiatora jest przeznaczony do zastosowań, w których przestrzeń na płycie jest na wagę złota, ale wymagania dotyczące rozpraszania mocy przekraczają możliwości, jakie mogą obsłużyć komponenty SMD. Pakiet TO220 umożliwia montaż za pomocą jednej śruby bezpośrednio na obudowie lub radiatorze, wykorzystując materiały interfejsu termicznego w celu skutecznego odprowadzania ciepła z elementu rezystancyjnego.

Struktura wewnętrzna

Wewnętrzna konstrukcja tego rezystora grubowarstwowego mocy składa się z warstwy oporowej o wysokiej stabilności osadzonej na podłożu z tlenku glinu, która jest następnie łączona drutem z ramą ołowianą i zamknięta w formowanym opakowaniu z tworzywa sztucznego. Konstrukcja ta zapewnia doskonałe właściwości izolacyjne, wytrzymując napięcia do 1800VAC i utrzymując rezystancję izolacji większą niż 10GΩ. Nieindukcyjny charakter technologii grubowarstwowej zapewnia minimalną indukcyjność pasożytniczą, dzięki czemu seria PRT nadaje się do obwodów przełączających wysokiej częstotliwości, w których rezystory drutowe spowodowałyby niedopuszczalne przesunięcie fazowe.

Moc znamionowa

Seria PRT jest dostępna w dwóch wersjach mocy:

● PRT35 – 35 W przy temperaturze obudowy 25°C (2,5 W bez radiatora)

● PRT50 – 50 W przy temperaturze obudowy 25°C (3 W bez radiatora)

Wartości rezystancji mieszczą się w zakresie od 0,1 Ω do 1 MΩ, z opcjami TCR w zakresie od ± 50 ppm/°C (dla wartości precyzyjnych powyżej 10 Ω) do ± 300 ppm/°C (dla zakresów o niskiej rezystancji lub wysokiej rezystancji). Standardowe tolerancje obejmują ±0,5%, ±1%, ±5% i ±10%, co pozwala uwzględnić zarówno instrumenty o wysokiej dokładności, jak i zastosowania zasilania ogólnego przeznaczenia. Jako zaufany producent grubowarstwowych rezystorów mocy To220 w Chinach, RST Electric łączy ponad 10-letnie doświadczenie w inżynierii grubowarstwowej z precyzyjną produkcją, aby dostarczać komponenty zapewniające niezawodną i stabilną pracę w wymagających obwodach energoelektronicznych.

Specyfikacja techniczna

TCR według zakresu oporu

Wydajność elektryczna

● Materiały z drutu ołowianego: miedź cynowana

● Maksymalny moment obrotowy: 0,9 Nm

● Limit mocy zależy od temperatury powierzchni opakowania.

● Pomiar temperatury wymagany do pomiaru środkowej części płyty radiatora.

● Należy prawidłowo nałożyć krem ​​rozpraszający ciepło

Jakie są podstawowe zalety grubowarstwowego rezystora mocy To220?

1. Pakiet standardowy TO220 – Standardowa podstawa branżowa z mocowaniem za pomocą jednej śruby, upraszcza integrację mechaniczną i zarządzanie temperaturą.

2. Wysoka gęstość mocy – 35 W (PRT35) lub 50 W (PRT50) przy temperaturze obudowy 25°C, umożliwiająca kompaktową konstrukcję stopnia mocy.

3. Szeroki zakres rezystancji – od 0,1 Ω do 1 MΩ w jednej serii, obejmujący zastosowania od wykrywania prądu po podział napięcia o wysokiej impedancji.

4. Doskonała izolacja – wytrzymuje wytrzymałość dielektryczną 1800VAC przy rezystancji izolacji >10GΩ, zapewniając bezpieczeństwo w obwodach wysokiego napięcia.

5. Konstrukcja bezindukcyjna – technologia grubowarstwowa minimalizuje indukcyjność pasożytniczą, idealna do zastosowań przełączających o wysokiej częstotliwości.

6. Tolerancje dokładności – dostępne w zakresie ±0,5%, ±1%, ±5% i ±10%, aby spełnić wymagania zarówno dotyczące wysokiej dokładności, jak i wymagań ogólnego przeznaczenia.

7. Opcje niskiego TCR – Już od ±50 ppm/°C dla wartości precyzji >10 Ω, zapewniające stabilną pracę przy wahaniach temperatury.

8. Łatwy montaż – mocowanie jedną śrubą M3 z maksymalnym momentem obrotowym 0,9 Nm; przewody są cynowane, co zapewnia niezawodne połączenia lutowane.

9. Wszechstronne zastosowania – odpowiednie do przełączania zasilaczy, obwodów tłumiących, wzmacniaczy mocy, regulacji napięcia i ładowania impulsów.

10. Wytrzymała konstrukcja – Formowana plastikowa obudowa chroni element rezystancyjny przed naprężeniami mechanicznymi i zanieczyszczeniami środowiska.

Aplikacje produktów

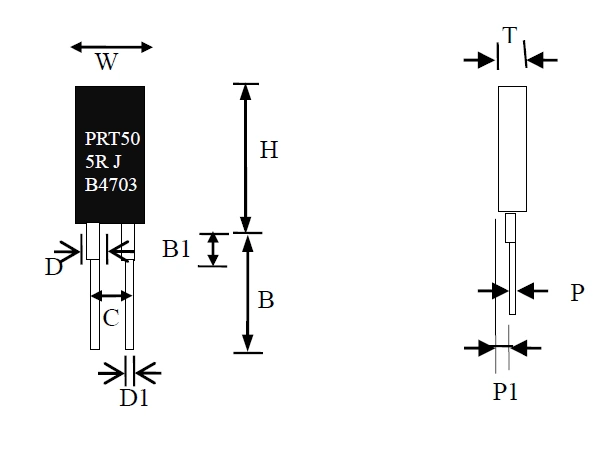

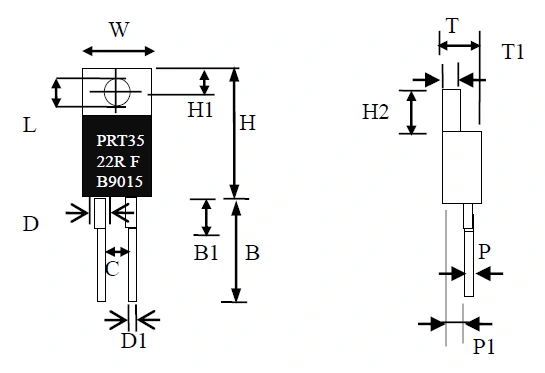

Rysunek i wymiary
