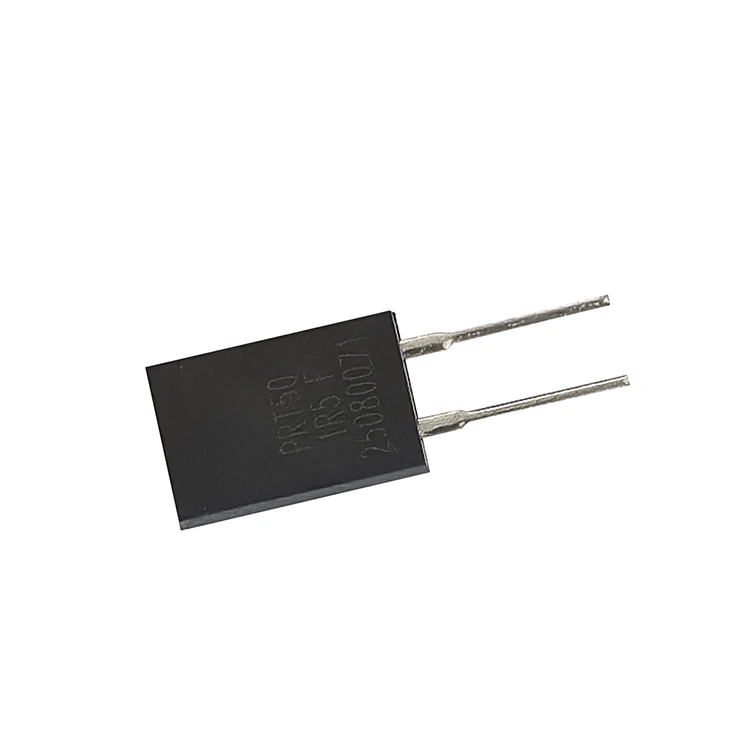

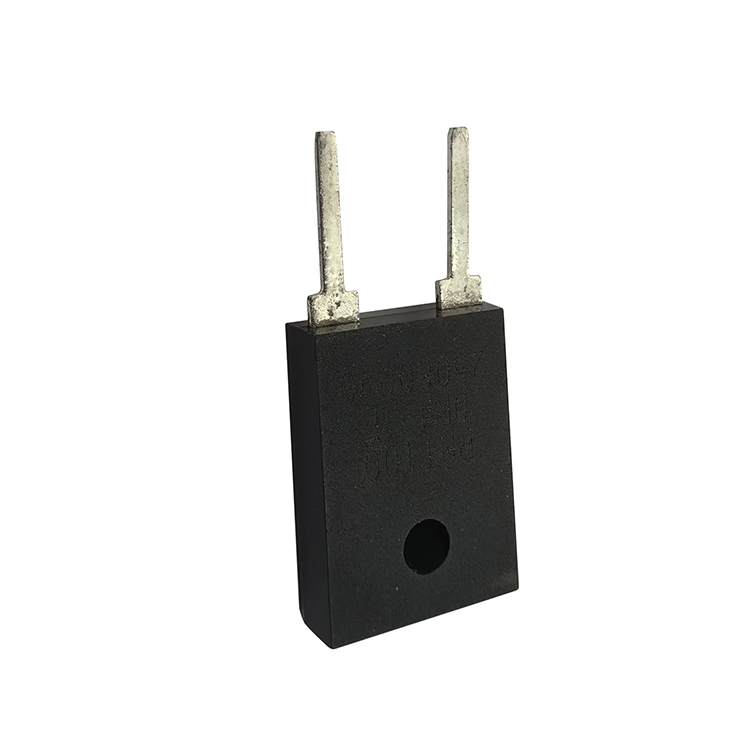

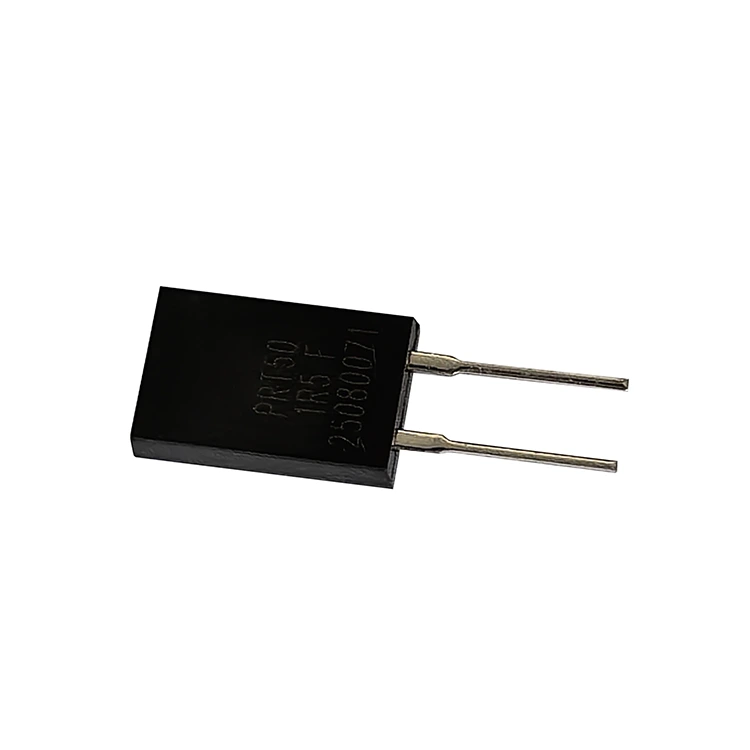

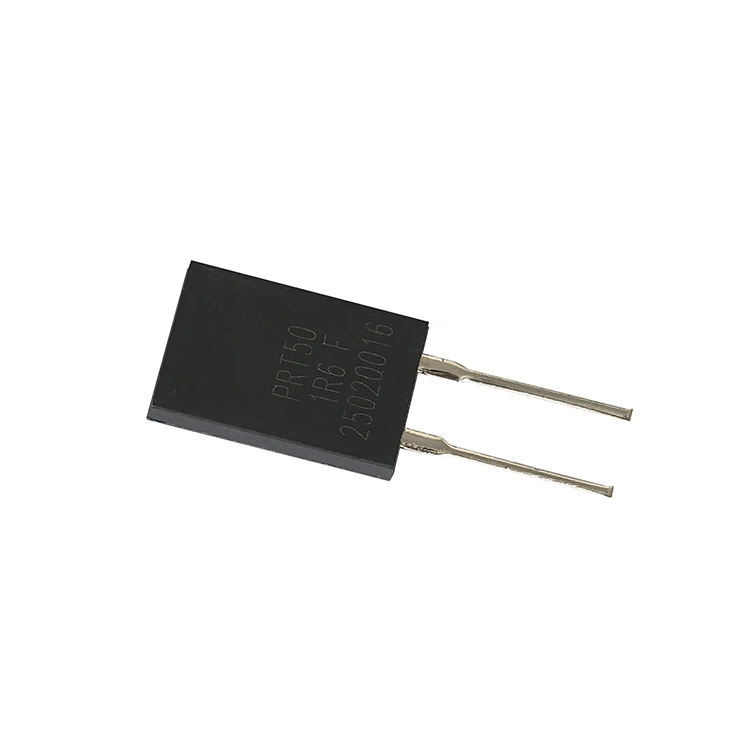

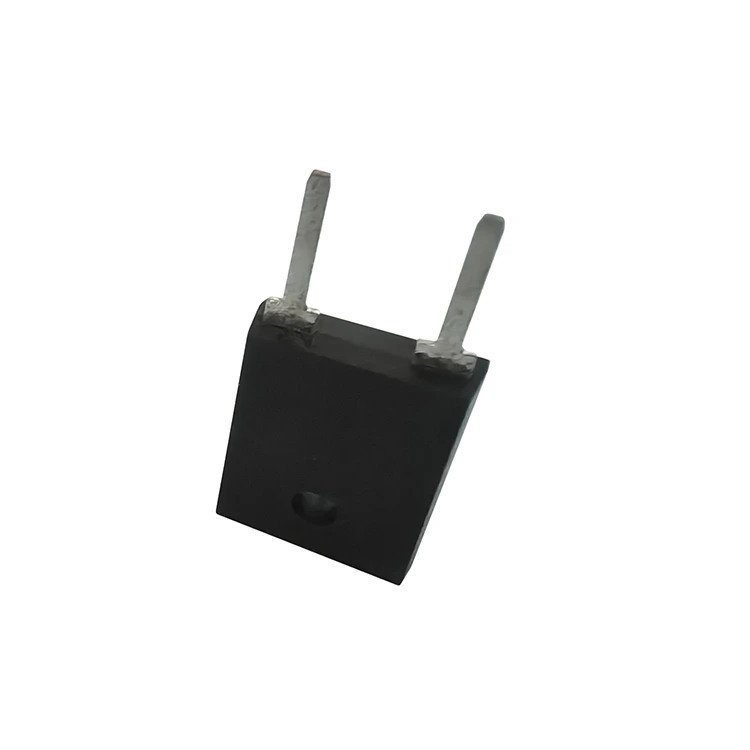

Grubowarstwowy rezystor mocy TO247

Rezystor grubowarstwowy TO247 firmy RST Electric stanowi kolejny krok w projektowaniu rezystorów mocy, oferujący znacznie wyższą moc w porównaniu z tradycyjnymi urządzeniami TO220, przy jednoczesnym zachowaniu znanej, łatwej w montażu obudowy. Zaprojektowany do zastosowań, w których 35 W lub 50 W jest niewystarczające, ale większe rezystory do montażu w obudowie są niepraktyczne, ten rezystor do montażu radiatora zapewnia 100 W przy temperaturze obudowy 25°C (3,5 W bez radiatora) w kompaktowej obudowie TO247. Interfejs montażowy za pomocą jednej śruby upraszcza integrację mechaniczną, umożliwiając inżynierom przymocowanie urządzenia bezpośrednio do radiatora lub obudowy przy użyciu materiałów termoprzewodzących zapewniających optymalny transfer ciepła.

Zoptymalizowana architektura

Wewnętrzna konstrukcja tego rezystora grubowarstwowego dużej mocy jest zoptymalizowana zarówno pod kątem parametrów elektrycznych, jak i sprawności cieplnej. Warstwa oporowa o wysokiej stabilności jest osadzana na podłożu z tlenku glinu, które następnie jest łączone drutem z ramą prowadzącą i zamykane w wytrzymałej, formowanej obudowie z tworzywa sztucznego. Konstrukcja ta zapewnia wyjątkowe właściwości izolacyjne, wytrzymując napięcie 1800VAC i utrzymując rezystancję izolacji większą niż 10GΩ. Nieindukcyjny charakter technologii grubowarstwowej zapewnia minimalną indukcyjność pasożytniczą, dzięki czemu PRT100 nadaje się do obwodów przełączających wysokiej częstotliwości i zastosowań o szybkich stanach przejściowych.

Ścisła adaptacja sceny

Seria PRT100 obejmuje szeroki zakres rezystancji od 0,2 Ω do 1 MΩ, z opcjami TCR od ±50 ppm/°C (dla wartości dokładności >10 Ω) do ±300 ppm/°C (dla zakresów niskiej lub wysokiej rezystancji). Standardowe tolerancje obejmują ±1%, ±5% i ±10%, co pozwala uwzględnić zarówno instrumenty o wysokiej dokładności, jak i zastosowania zasilania ogólnego przeznaczenia. Dzięki rozszerzonemu zakresowi temperatur roboczych od -65°C do +175°C, ten rezystor TO247 doskonale nadaje się do stosowania w trudnych warunkach, gdzie niezawodność jest najważniejsza. Jako zaufany producent grubowarstwowych rezystorów mocy To247 w Chinach, RST Electric łączy ponad 10-letnie doświadczenie w inżynierii grubowarstwowej z precyzyjną produkcją, aby dostarczać komponenty zapewniające niezawodną i stabilną pracę w najbardziej wymagających obwodach energoelektronicznych.

Specyfikacja techniczna

Standardowa specyfikacja

Wydajność elektryczna

● Materiały z drutu ołowianego: miedź cynowana

● Maksymalny moment obrotowy: 0,9 Nm

● Moc znamionowa PRT100 w temperaturze 25°C wynosi 3,5 W bez płyty radiatora.

● Limit mocy zależy od temperatury powierzchni opakowania.

● Należy prawidłowo nałożyć krem ​​rozpraszający ciepło

Jakie są zalety naszego grubowarstwowego rezystora mocy To247 w porównaniu z produktami naszych konkurentów?

1. Wysoka gęstość mocy – 100 W przy temperaturze obudowy 25°C, umożliwiająca kompaktowe konstrukcje o dużej mocy bez konieczności stosowania nieporęcznych rezystorów do montażu w obudowie.

2.TO247 Pakiet zgodny ze standardami branżowymi – Znajomy kształt z mocowaniem za pomocą jednej śruby upraszcza integrację mechaniczną i zarządzanie temperaturą.

3. Rozszerzony zakres temperatur – działa od -65°C do +175°C, odpowiedni do trudnych warunków przemysłowych, motoryzacyjnych i lotniczych.

4. Możliwość pracy przy wysokim napięciu – maksymalne napięcie robocze 700 V i wytrzymałość dielektryczna 1800 V AC zapewniają bezpieczną pracę w obwodach wysokiego napięcia.

5. Szeroki zakres rezystancji – od 0,2 Ω do 1 MΩ w jednej serii, obejmujący zastosowania od wykrywania wysokiego prądu do podziału napięcia o wysokiej impedancji.

6. Konstrukcja bezindukcyjna – technologia grubowarstwowa minimalizuje indukcyjność pasożytniczą, dzięki czemu idealnie nadaje się do zastosowań związanych z przełączaniem i tłumieniem wysokiej częstotliwości.

7. Tolerancje dokładności – dostępne w zakresie ±1%, ±5% i ±10%, aby spełnić wymagania zarówno dotyczące wysokiej dokładności, jak i wymagań ogólnego przeznaczenia.

8. Opcje niskiego TCR – Już od ±50 ppm/°C dla wartości precyzji >10Ω, zapewniające stabilną pracę przy wahaniach temperatury.

9. Doskonała izolacja – wytrzymuje napięcie 1800 V AC przy rezystancji izolacji > 10 GΩ, zapewniając bezpieczeństwo w obwodach wysokiego napięcia.

10. Wytrzymała konstrukcja – Formowana plastikowa obudowa chroni element rezystancyjny przed naprężeniami mechanicznymi, wilgocią i zanieczyszczeniami.

Aplikacje produktów

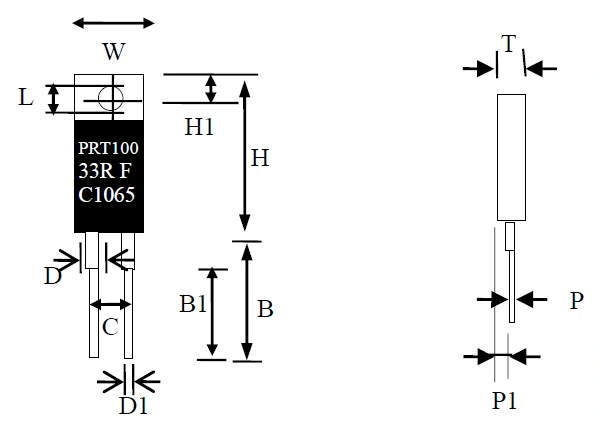

Rysunek i wymiary:

Sposób transportu

Aby mieć pewność, że nasze rezystory nie ulegną uszkodzeniu podczas całego procesu transportu, opracowaliśmy szczegółowy plan pakowania i transportu, uwzględniający zarówno ochronę, jak i możliwości adaptacji, aby kompleksowo zabezpieczyć jakość produktu.

W przypadku wysyłki luzem wszystkie grubowarstwowe rezystory mocy To247 są pakowane w tuby antystatyczne lub specjalne tace, dokładnie dopasowane do wymiarów opakowania. To nie tylko skutecznie zapobiega zginaniu się lub odkształcaniu kołków, ale także chroni podkładki montażowe przed uderzeniami lub zużyciem, unikając jakiegokolwiek wpływu na późniejszą instalację i parametry elektryczne.

Do zabezpieczenia szpilek używamy piankowych zaślepek lub formowanych podkładek z tworzywa sztucznego do mocowania, dzięki czemu szpilki pozostają zawsze proste. Nie ma konieczności późniejszej korekty przez kupującego, co poprawia efektywność montażu.

Usługa pakowania

Ponadto oferujemy na żądanie niestandardowe usługi pakowania taśm w rolkach, które są odpowiednie dla zautomatyzowanych linii montażowych i pomagają nabywcom zwiększyć wydajność produkcji. Do każdej partii towarów dołączona jest szczegółowa lista pakowania i świadectwo kontroli, co ułatwia weryfikację i akceptację nabywcy oraz zapewnia, że ​​każdy grubowarstwowy rezystor mocy To247 spełnia wymagania specyfikacji. Metody wysyłki są elastyczne i można je dostosować do różnych ilości zakupów. Zamówienia w małych partiach są wysyłane za pośrednictwem międzynarodowych usług kurierskich, takich jak DHL, FedEx i UPS, z szybką dostawą; zamówienia średnioseryjne są transportowane drogą lotniczą, równoważąc czas i koszt dostawy; Zamówienia wielkoseryjne wysyłane są drogą morską, co znacznie obniża koszty transportu. Warto dodać, że wszystkie rezystory przed zapakowaniem przechodzą 100% testy elektryczne, ze szczególnym naciskiem na weryfikację wartości rezystancji, tolerancji oraz weryfikację próbkowania TCR, aby mieć pewność, że dostarczone produkty spełniają normy.

Pięć powodów, dla których warto wybrać RST Electric

Dobrze doświadczony

Dzięki dziesięcioletniemu dogłębnemu rozwojowi i akumulacji firma RST Electric stała się preferowanym partnerem dla globalnych nabywców. Jego podstawowa siła skupia się na ekskluzywnych możliwościach dla scenariuszy dużej mocy, co odróżnia go od zwykłych producentów i w pełni spełnia rygorystyczne wymagania zakupowe. Jako prawnie certyfikowany producent w Chinach, od ponad 10 lat zajmujemy się badaniami i produkcją grubowarstwowych rezystorów mocy To247. Jesteśmy profesjonalnym producentem w dziedzinie technologii grubowarstwowej, osiągającym pełną samokontrolę procesu, od osadzania grubowarstwowego, dostrajania laserowego, montażu komponentów po kontrolę produktu. Nie ma powiązań outsourcingowych, zapewniających od samego początku niezmienną jakość produktów i eliminujących odchylenia w wydajności spowodowane niedopatrzeniami kontroli procesów.

Bezpośrednie dostawy fabryczne

Model bezpośrednich dostaw do fabryki jest jedną z naszych kluczowych kompetencji. Wszystkie rezystory są wysyłane bezpośrednio z fabryki, bez żadnych narzutów pośredników. Ceny są przejrzyste i identyfikowalne, co pozwala kupującym na zakup rezystorów wysokiej jakości i dużej mocy po korzystniejszych cenach. Jednocześnie posiadamy bazę produkcyjną posiadającą certyfikat ISO 9001, wyposażoną w ekskluzywną linię do produkcji grubowarstwowych rezystorów mocy To247. Każdy produkt przechodzi 100% testów elektrycznych. Możemy zapewnić badania próbek zgodnie z normami MIL-PRF-55342 i AEC-Q200 w oparciu o wymagania zakupowe. Nasz profesjonalny zespół inżynierów ma szerokie doświadczenie w elektronice dużej mocy i zarządzaniu ciepłem i może zapewnić ukierunkowane wsparcie techniczne w celu rozwiązania różnych problemów w procesie integracji produktów dla kupujących.

Globalna współpraca

Posiadamy bogate doświadczenie we współpracy globalnej i staliśmy się niezawodnym dostawcą dla światowych producentów zasilaczy, przedsiębiorstw elektroniki samochodowej oraz producentów automatyki przemysłowej. Nasze produkty są eksportowane do ponad 40 krajów, w tym do Niemiec, Stanów Zjednoczonych i Japonii. Jesteśmy dobrze zorientowani w standardach i wymaganiach różnych branż i regionów i możemy precyzyjnie spełnić wymagania użytkowania różnych scenariuszy dużej mocy.

Wsparcie dostosowywania

Jeśli chodzi o usługi niestandardowe, możemy zaoferować pełny zakres dostosowywania, w tym 100 W i moc niestandardową, 0,2 Ω do 1 MΩ i specjalne wartości rezystancji, tolerancję ± 0,5% do ± 10%, wiele opcji TCR, a także spersonalizowane usługi, takie jak formowanie pinów i specjalne ekranowanie, doskonale spełniające ekskluzywne potrzeby różnych nabywców.

Obsługa posprzedażna

Oferujemy kompleksową gwarancję dostaw i posprzedażową. Produkty o standardowych wymiarach mogą być dostarczone w ciągu 10 do 15 dni, natomiast produkty niestandardowe posiadają termin dostawy od 15 do 25 dni, który można elastycznie dostosować do planów produkcyjnych nabywców. Wraz z produktami dostarczamy kompletne dokumenty takie jak raporty z badań, certyfikaty materiałowe, deklaracje RoHS/REACH itp., aby spełnić wymagania audytów zgodności. Wszystkie produkty objęte są 12 miesięczną gwarancją. W okresie gwarancyjnym oferujemy zdalną diagnostykę usterek, usługi dostawy części zamiennych, a profesjonalne zespoły techniczne zapewniają pełne wsparcie w integracji produktu w całym procesie, zapewniając, że nabywcy nie będą mieli żadnych zmartwień przez cały proces i naprawdę osiągną współpracę korzystną dla obu stron.
