Elektryczne ciężarówki pochłaniają ogromne ilości energii. 40-tonowa elektryczna ciężarówka akumulatorowa wjeżdżająca na rampę autostradową może pobierać moc 600 kW. Ale to, co idzie w górę, musi spaść – a na długich zjazdach hamowanie regeneracyjne może zwrócić setki kilowatów z powrotem do akumulatora. Jednakże, gdy akumulator jest w pełni naładowany lub nie jest w stanie przyjąć większego prądu (zimna pogoda, wysoki stan naładowania), odzyskana energia nie ma dokąd pójść. Wprowadźrezystor hamowania– element, który pochłania i rozprasza nadmiar energii w postaci ciepła, zapobiegając uszkodzeniom spowodowanym przepięciem i umożliwiając inteligentniejsze zarządzanie energią. Najnowsze postępy w technologii rezystorów przekształcają ciepło odpadowe w ciepło nadające się do ogrzewania kabiny lub wstępnego kondycjonowania akumulatorów, podnosząc wydajność elektrycznych wózków widłowych na nowy poziom. W tym artykule wyjaśniono, jak działają nowoczesne układy rezystorów hamowania, jakie są kompromisy inżynieryjne i na co powinni zwracać uwagę operatorzy flot.
Hamowanie regeneracyjne jest bardzo wydajne – pozwala odzyskać 70–85% energii kinetycznej podczas jazdy miejskiej z zatrzymaniem i startem. Jednak długie zjazdy (przełęcze górskie, drogi kopalniane) mogą generować więcej energii, niż akumulator jest w stanie wchłonąć. Bez rezystora hamowania (zwanego także rezystorem hamowania dynamicznego lub rezystorem przerywacza) napięcie obwodu prądu stałego falownika wzrasta niebezpiecznie, zmuszając wózek do przejścia na mechaniczne hamulce cierne. To marnuje energię i zużywa klocki hamulcowe.
Inteligentny system rezystorów hamowania aktywuje się automatycznie, gdy:
Przetaczając nadmiar energii do banku rezystorów, wózek utrzymuje zdolność hamowania regeneracyjnego bez uszkodzenia akumulatora. Jednak tradycyjne rezystory po prostu przekształcają energię elektryczną w ciepło i wyrzucają ją w powietrze – stracona szansa.
Wiodący producenci elektrycznych ciężarówek obecnie się integrująrezystor hamowaniaciepło do systemów zarządzania ciepłem. Zamiast samodzielnego rezystora siatkowego za kabiną, zespół rezystorów umieszcza się w pętli chłodziwa (rezystory chłodzone cieczą) lub w ścieżce powietrza HVAC. Podczas regeneracji przechwycone ciepło wykorzystywane jest do:
Rezultat: rezystor hamowania, który nie tylko chroni układ elektryczny, ale także przyczynia się do ogólnej efektywności energetycznej. Dane terenowe pochodzące z europejskich flot pojazdów elektrycznych pokazują, że inteligentne, zintegrowane termicznie rezystory hamowania mogą odzyskać 5–8 kWh traconego ciepła na 100 km jazdy w dół, co wystarczy do uruchomienia ogrzewania kabiny na godzinę.
Nie wszystkie konstrukcje rezystorów hamowania są odpowiednie dla elektrycznych pojazdów ciężarowych o dużej ładowności. Kluczowe specyfikacje do oceny:
| Parametr | Typowe wymagania dla pojazdów elektrycznych | Dlaczego to ma znaczenie |
|---|---|---|
| Moc ciągła | 50 – 300 kW (w zależności od klasy ciężarówki) | Musi utrzymać szczytową regenerację bez przegrzania |
| Moc szczytowa (krótkoterminowa, 10-30 s) | 2× ciągła (do 600 kW) | Na strome, długie zjazdy |
| Zakres rezystancji | 0,5 – 5 Ω | Odpowiada napięciu szyny DC falownika (zwykle 600–800 V) |
| Masa termiczna (J/K) | ≥ 500 J/K na 100 kW | Określa, jak długo rezystor może absorbować skoki, zanim włączy się wentylator/chłodzenie |
| Metoda chłodzenia | Chłodzenie wymuszonym obiegiem powietrza lub cieczą | Chłodzenie cieczą umożliwia kompaktowy montaż w pobliżu akumulatora |
| Limit temperatury przeciążenia | 350°C – 450°C (rdzeń) | Wyższy limit = większy margines przed wyłączeniem termicznym |
| Ochrona IP | Minimum IP65 (montaż na podwoziu) | Jest odporny na sól drogową, strumienie wody i kurz |
| Odporność na wibracje | 10 g (10–500 Hz) | Przetrwa w trudnym terenie |
W przypadku elektrycznych betoniarek, wywrotek i pojazdów ciężarowych do transportu długodystansowego standardem stają się chłodzone cieczą układy rezystorów hamowania. Są mniejsze, szybciej reagują i bezproblemowo integrują się z zarządzaniem temperaturą akumulatora.

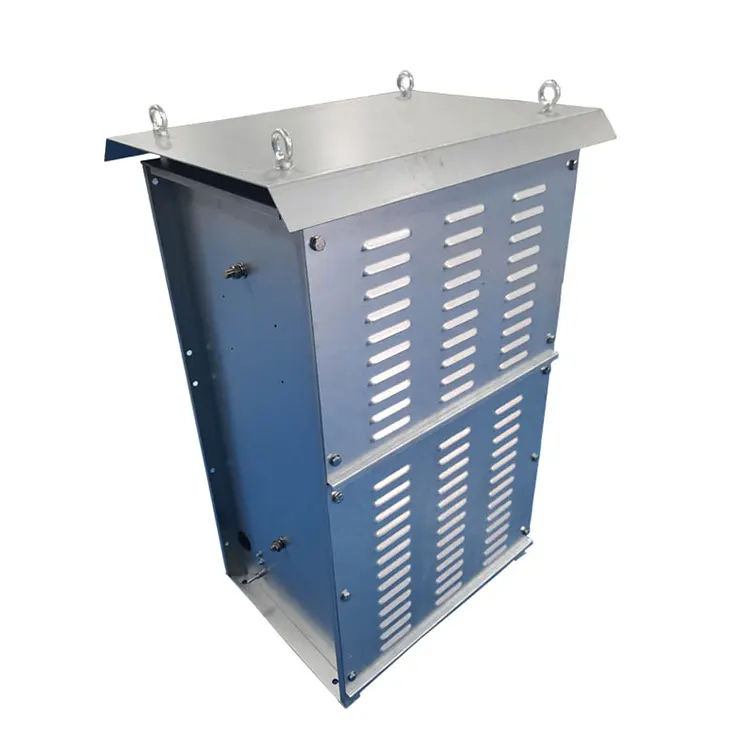

Zespół rezystorów chłodzony powietrzem o mocy 200 kW może ważyć 80 kg i zajmować metr sześcienny przestrzeni za kabiną. Jednostki chłodzone cieczą z aluminiową konstrukcją (jak te firmy Ruisite) osiągają tę samą moc znamionową w opakowaniu o masie 25 kg i wymiarach 40 × 30 × 20 cm – co jest krytyczne w przypadku niskopodłogowych elektrycznych ciężarówek, w których jest mało miejsca.
Rezystory chłodzone powietrzem wymagają szybkich wentylatorów, które generują 80–90 dB – co jest nieprzyjemne dla kierowców i otoczenia. Chłodzony ciecząrezystor hamowaniasystemy działają cicho, wykorzystując pompę płynu chłodzącego znajdującą się w ciężarówce.
Podstawowe rezystory są głupie: włączają się/wyłączają przy stałym progu napięcia. Inteligentne rezystory obejmują teraz wbudowane czujniki temperatury i komunikację za pomocą magistrali CAN, umożliwiając VCU ciężarówki stopniową modulację mocy, unikając szoku termicznego i wydłużając żywotność rezystora 3–5×.
Kopalnia miedzi w Chile wyposażyła 12 elektrycznych samochodów ciężarowych w zaawansowane rozwiązaniarezystor hamowaniasystemy. Wcześniej w ciężarówkach stosowano hamulce wydechowe bez regeneracji. Po instalacji:
Kopalnia wybiera obecnie chłodzone cieczą i sterowane za pomocą magistrali CAN rezystory hamowania do wszystkich nowych pojazdów elektrycznych zakupionych w ciężarówkach.
Firma Guangdong Ruisite Electric rozpoczęła działalność ponad dziesięć lat temu jako wyspecjalizowany warsztat zajmujący się rezystorami mocy w Dongguan. Ta głęboko zakorzeniona wiedza przekształciła się w linię produkcyjną rezystorów próbkujących w obudowach aluminiowych, ceramicznych z drutem i z otworami przelotowymi – ale wytrzymałość ich rdzenia jestrezystor hamowaniatechnologii do zastosowań w pojazdach przemysłowych i elektrycznych.
Seria rezystorów hamowania Ruisite w aluminiowej obudowie oferuje:
W przeciwieństwie do ogólnych dostawców rezystorów, firma Ruisite dorastała, wspierając napędy przemysłowe i hamowanie dźwigów – zastosowania, w których rezystory dzień po dniu stawiają czoła szczytowym obciążeniom. Ta sama wytrzymałość jest teraz zaletą pojazdów elektrycznych. Proces produkcyjny obejmuje 100% testów wysokiego napięcia i kontroli cykli termicznych przed wysyłką.
Dla operatorów flot i producentów OEM wybór Ruisite oznacza współpracę z dostawcą, który spędził dziesięć lat na udoskonalaniu rezystora hamowania pod kątem rzeczywistych zastosowań – a nie tylko komponentów katalogowych.
Przed sfinalizowaniem specyfikacji sprawdź:
Ruisite zapewnia wszystkie pięć w standardzie.
Therezystor hamowaniaewoluował od prostego ładunku ochronnego do inteligentnego urządzenia wykorzystującego energię cieplną. Wychwytując i ponownie wykorzystując ciepło, które w przeciwnym razie zostałoby zmarnowane, nowoczesne systemy rezystorów bezpośrednio przyczyniają się do zwiększenia zasięgu pojazdów elektrycznych, trwałości hamulców i komfortu kierowcy. Ponieważ gęstość energii w akumulatorach stale rośnie, prawdziwym wąskim gardłem może nie być magazynowanie, ale to, jak dobrze zarządzamy energią, którą już regenerujemy.
Nie traktuj rezystora hamowania jako towaru. Wybierz jednostki chłodzone cieczą, obsługujące magistralę CAN i posiadające wystarczającą masę termiczną. Poproś dostawcę o dane dotyczące testów cykli. I rozważ producentów takich jakRuisitektórzy spędzili dekadę na doskonaleniu wymagań termicznych i elektrycznych dynamicznego hamowania przy dużych obciążeniach.
