Bocznik o niskiej rezystancji

RST Electric od ponad 10 lat jest głęboko zaangażowany w dziedzinie boczników niskoomowych. Specjalnie opracowaliśmy bocznik o niskiej rezystancji do scenariuszy wymagających wyjątkowo wysokiej dokładności i stabilności wykrywania, na przykład w sektorach motoryzacyjnym, przemysłowym i energii odnawialnej. Rozwiązaliśmy problemy związane z niewystarczającą dokładnością, słabą stabilnością i podatnością na czynniki środowiskowe w tradycyjnych bocznikach w przypadku scenariuszy wysokoprądowych. Nasz produkt jest szeroko kompatybilny z systemami zarządzania akumulatorami (BMS), sterownikami silników, falownikami i urządzeniami do konwersji mocy o wysokiej częstotliwości. Jest to preferowany podstawowy komponent dla wielu światowych dostawców branży motoryzacyjnej i przedsiębiorstw zajmujących się magazynowaniem energii.

Cechy produktu

Zawsze koncentrujemy się na głównych wymaganiach kupujących. Bocznik o niskiej rezystancji ma w pełni metalową konstrukcję i zaawansowaną technologię spawania próżniowego wiązką elektronów, umożliwiając precyzyjne wykrywanie wysokich prądów przy bardzo niskim oporze. Ma również doskonałą odporność na korozję i wibracje, doskonale nadaje się do trudnych warunków pracy, takich jak komory silnika samochodowego i zewnętrzne urządzenia przemysłowe. Jest w pełni zgodny z normami środowiskowymi RoHS i REACH i nie ma potrzeby martwić się o ryzyko związane z brakiem zgodności.

Proces podstawowy

Stosujemy technologię spawania próżniowego wiązką elektronów, co jest jedną z naszych podstawowych zalet odróżniających nas od zwykłych producentów. W odróżnieniu od tradycyjnych procesów lutowania twardego, poprzez próżniowe spawanie wiązką elektronów, bezproblemowo łączymy precyzyjne elementy rezystancyjne ze stopów z elektrodami z czystej miedzi w jedną zintegrowaną strukturę. Eliminuje to wpływ rezystancji styku u jej źródła, zapewniając stabilność i integralność mechaniczną produktu podczas długotrwałej eksploatacji.

Cały proces spawania odbywa się w środowisku próżniowym, co skutecznie pozwala uniknąć problemów, takich jak utlenianie i zanieczyszczenie podczas procesu spawania. Połączenia spawane mają wysoką wytrzymałość i dobrą przewodność, a także są odporne na intensywne wibracje i cykle temperaturowe. Są w pełni kompatybilne ze złożonymi warunkami pracy, takimi jak prowadzenie pojazdów i obsługa urządzeń przemysłowych.

Posiadamy kompletny niezależny system produkcyjny, począwszy od doboru stopów, próżniowego spawania wiązką elektronów, po pasywację powierzchni i kontrolę gotowego produktu. Kontrolujemy cały proces niezależnie, a każdy etap jest ściśle kontrolowany, aby zapewnić stałą jakość spawania każdego bocznika o niskiej rezystancji i wyeliminować odchylenia w wykrywaniu spowodowane wadami procesu.

Specyfikacja techniczna

Wydajność elektryczna i niezawodność

Podstawowe zalety wydajności

(1) Bardzo niski opór i wysoka dokładność

Nasz bocznik o niskiej rezystancji ma zakres rezystancji od 0,1 mΩ do 0,667 mΩ i umożliwia precyzyjne wykrywanie wysokich prądów w zakresie od 75 A do 300 A. Odpowiedni spadek napięcia na pełną skalę wynosi od 30 mV do 75 mV. Może bezpośrednio współpracować z przetwornikami analogowo-cyfrowymi i wzmacniaczami operacyjnymi, bez konieczności stosowania dodatkowych elementów adaptera. To znacznie zmniejsza koszty integracji sprzętu dla nabywców. Dodatkowo oferujemy trzy standardowe tolerancje: ±0,5%, ±1% i ±5%. Wersja o wysokiej precyzji ±0,5% może spełniać scenariusze o niezwykle wysokich wymaganiach dotyczących dokładności wykrywania, takich jak szacowanie stanu baterii (SoC), przy minimalnej dostosowywanej tolerancji sięgającej zaledwie ±0,25%. W pełni dostosowuje się do różnych potrzeb zakupowych.

(2) Niski współczynnik temperaturowy i szerokie możliwości dostosowania temperatury

Podstawowy element urządzenia bocznikowego wykonany jest z bardzo precyzyjnego stopu o współczynniku temperaturowym wynoszącym zaledwie 25 ppm/°C. Dzięki temu w szerokim zakresie temperatur pracy od -55°C do +170°C dryft rezystancji jest wyjątkowo mały, a dokładność detekcji pozostaje przez cały czas stabilna. Podczas rzeczywistych testów produkcyjnych odkryliśmy, że nawet w ekstremalnych warunkach, takich jak wysokie temperatury w komorze silnika samochodu i niskie temperatury na zewnątrz, to urządzenie bocznikowe może nadal utrzymywać doskonałą skuteczność wykrywania, bez odchyleń danych spowodowanych zmianami temperatury. Całkowicie rozwiązuje problem związany z nadmiernym dryfem temperatury w przypadku tradycyjnych boczników i jest odpowiedni dla różnych złożonych scenariuszy zmian temperatury.

(3) Obróbka pasywacyjna w całości z metalu

Zaprojektowaliśmy urządzenie bocznikowe o całkowicie metalowej konstrukcji i przyjęliśmy proces mycia kwasem i pasywacji powierzchni. Po tej obróbce urządzenie bocznikowe charakteryzuje się wyjątkowo dużą odpornością na siarczkowanie, korozję i starzenie oraz może skutecznie wytrzymywać wpływy środowiska, takie jak wilgotność zewnętrzna, przemysłowe gazy korozyjne i spaliny samochodowe. Wydłuża to znacząco żywotność produktu. Niezależnie od tego, czy chodzi o zewnętrzne urządzenia wykorzystujące energię odnawialną, czy o trudne warunki panujące w komorze silnika samochodu, to urządzenie bocznikowe może działać stabilnie, zmniejszając koszty późniejszej wymiany i konserwacji, a także pomagając nabywcy obniżyć całkowity koszt użytkowania.

(4) Bardzo niska indukcyjność i niska termiczna siła elektromotoryczna

Na potrzeby scenariuszy takich jak konwersja mocy o wysokiej częstotliwości i szybkie wykrywanie stanów przejściowych zoptymalizowaliśmy strukturę rezystora bocznikowego, aby zapewnić, że jego indukcyjność pasożytnicza wynosi poniżej 5 nH, prawie zero. Taka konstrukcja skutecznie zachowuje integralność sygnału w obwodach wysokiej częstotliwości i pozwala uniknąć błędów pomiarowych spowodowanych zbyt dużą indukcyjnością w tradycyjnych bocznikach. Dodatkowo połączenie elektrod z czystej miedzi i jednorodnej struktury materiału minimalizuje potencjał termoelektryczny, dodatkowo zwiększając dokładność detekcji. Konstrukcja ta jest szczególnie odpowiednia do zastosowań o niezwykle wysokich wymaganiach dotyczących integralności sygnału, takich jak obwody przełączające wysokiej częstotliwości i napędy silnikowe.

(5) Czteroprzewodowe połączenie Kelvina

Zintegrowaliśmy czteroprzewodowe zaciski przyłączeniowe Kelvina na boczniku, a dzięki niezależnym zaciskom do wykrywania napięcia skutecznie eliminujemy błędy wykrywania spowodowane rezystancją przewodu, osiągając naprawdę wysoką precyzję wykrywania prądu. Konstrukcja ta nie wymaga od klientów dodatkowych elementów kompensacji błędów, co upraszcza proces integracji sprzętu, zapewniając jednocześnie stabilność dokładności wykrywania bocznika podczas długotrwałej pracy. Jest szczególnie odpowiedni do scenariuszy takich jak sterowanie przemysłowe i zarządzanie akumulatorami, które mają rygorystyczne wymagania dotyczące błędów wykrywania.

(6) Certyfikat niezawodności AEC-Q200

Każdy bocznik o niskiej rezystancji przeszedł rygorystyczne testy niezawodności AEC-Q200, w tym wiele rygorystycznych kontroli, takich jak cykliczne temperatury, przechowywanie w wysokiej temperaturze, testy trwałości pod obciążeniem oraz wilgotność i ciepło, aby upewnić się, że produkty spełniają standardy wydajności klasy motoryzacyjnej i mogą być bezpośrednio stosowane w sprzęcie elektronicznym w motoryzacji. Nalegamy na przeprowadzanie 100% testów elektrycznych każdego produktu, koncentrując się na weryfikacji podstawowych parametrów, takich jak rezystancja i tolerancja, a także przeprowadzanie testów niezawodności pobierania próbek na produktach seryjnych, aby zapobiec wypuszczaniu niekwalifikowanych produktów, zapewniając nabywcom stabilne i niezawodne gwarancje produktu.

Aplikacje produktów

Pakowanie i dostawa

Przywiązujemy dużą wagę do bezpieczeństwa transportu każdego bocznika niskooporowego. Opracowaliśmy szczegółowy plan pakowania i dostawy, aby mieć pewność, że produkty dotrą do rąk kupującego w stanie nienaruszonym, prosto z fabryki. Podczas pakowania partiami każdy bocznik umieścimy w torbie antystatycznej buforowanej pianką, a następnie ułożymy je równomiernie w pudełkach z tektury falistej. Skutecznie zapobiega to uszkodzeniu zacisków i deformacji komponentów podczas transportu.

W przypadku zacisków prądowych i zacisków detekcyjnych boczników stosujemy osłony piankowe lub taśmy samoprzylepne do mocowania, aby zapewnić, że zaciski pozostaną proste i nie będą miały wpływu na późniejszą instalację i użytkowanie przez kupującego. Po wysłaniu każdej partii towaru dołączamy do towaru list przewozowy i świadectwo kontroli, aby ułatwić Kupującemu akceptację i weryfikację. Jednocześnie dostarczamy kompletną dokumentację techniczną spełniającą wymogi przeglądu zgodności.

Jeśli chodzi o metody transportu, oferujemy elastyczne opcje: zamówienia małoseryjne są transportowane międzynarodowymi firmami kurierskimi, takimi jak DHL, FedEx i UPS, które są szybkie i zapewniają kupującemu szybkie otrzymanie próbek lub małych partii towaru; zamówienia średnioseryjne transportowane są drogą lotniczą, równoważąc terminowość i koszty; Zamówienia wielkoseryjne transportowane są drogą morską, co znacznie obniża koszty transportu i w pełni dostosowuje się do różnych ilości zakupów. Ponadto zapewniamy również jasne sugestie dotyczące przechowywania. Zalecamy przechowywanie boczników w pomieszczeniu o temperaturze 25°C ± 5°C, wilgotności względnej poniżej 70%, dobrej wentylacji i braku gazów powodujących korozję, aby przedłużyć żywotność produktu w stanie spoczynku.

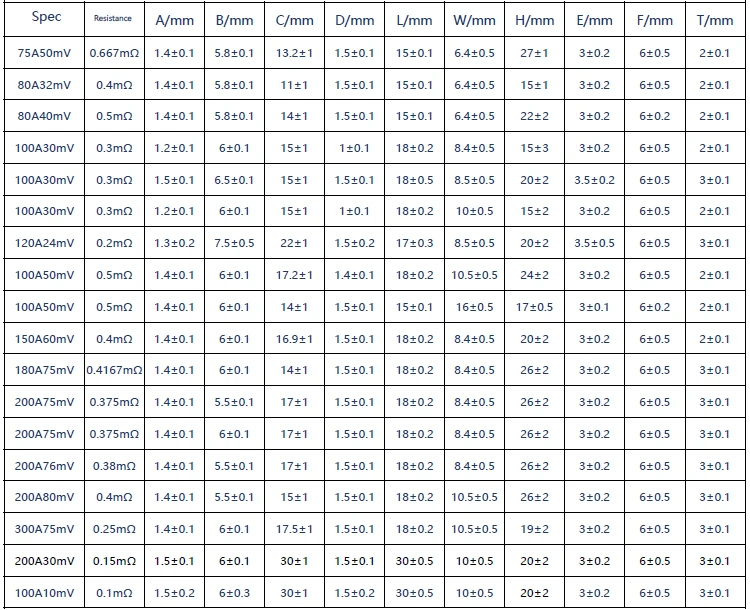

Rysunek i wymiary

Powody wyboru RST Electric

(1) Bezpośrednie zasilanie z fabryki źródłowej

Jesteśmy prawnie certyfikowanym producentem boczników o niskiej rezystancji w Chinach, zajmującym się tą dziedziną od ponad 10 lat. Posiadamy bazę produkcyjną posiadającą certyfikat ISO 9001 oraz ekskluzywną linię do produkcji boczników wysokoprądowych. Ściśle kontrolujemy wszystkie procesy produkcyjne niezależnie, bez podwyżek cen na etapach pośrednich. Nasz model dostaw bezpośrednich do fabryki umożliwia kupującym zakup wysokiej jakości boczników serii FLU po bardziej rozsądnych kosztach, znacznie zwiększając wartość zakupu w stosunku do kosztów.

(2) Profesjonalne wsparcie zespołu

Posiadamy doświadczony zespół inżynierów zajmujący się badaniami i rozwojem aktualnych rozwiązań detekcyjnych dla sektora motoryzacyjnego i przemysłowego. Możemy zapewnić dostosowany projekt produktu i wsparcie techniczne w oparciu o konkretne scenariusze zastosowań kupujących. Jednocześnie ściśle przestrzegamy 100% testów elektrycznych (oporność, tolerancja, weryfikacja próbek TCR), a każdy produkt przechodzi ścisłą kontrolę jakości, aby zapewnić stabilne i spójne działanie, spełniając wymagania kupujących dotyczące produkcji seryjnej.

(3) Układ globalny

Nasze produkty zostały wyeksportowane do ponad 40 krajów, w tym do Niemiec, Stanów Zjednoczonych, Japonii, Korei Południowej i Brazylii. Jesteśmy niezawodnym partnerem dla globalnych dostawców motoryzacyjnych, producentów systemów zarządzania akumulatorami i przedsiębiorstw zajmujących się energetyką przemysłową. Zgromadziliśmy bogate doświadczenie branżowe w dziedzinie ultraniskiej rezystancji i precyzyjnej detekcji wysokiego prądu. Znamy standardy branżowe i wymagania dotyczące zgodności obowiązujące w różnych krajach i możemy dostarczać naszym klientom produkty i usługi spełniające lokalne standardy.

(4) Poprawa dostaw i usług posprzedażnych

Oferujemy elastyczne terminy dostaw. W przypadku specyfikacji standardowych czas dostawy wynosi 10-15 dni roboczych. W przypadku produktów niestandardowych czas dostawy wynosi 15-25 dni roboczych. Okresy te można elastycznie dostosowywać do harmonogramu produkcji kupującego, tak aby nie miało to wpływu na plan produkcyjny kupującego. Jednocześnie zapewniamy 12-miesięczny serwis gwarancyjny. W okresie gwarancyjnym można świadczyć usługi zdalnej diagnostyki usterek i dostawy części zamiennych. Profesjonalne zespoły techniczne mogą pomóc kupującemu w ukończeniu integracji produktu i debugowaniu oraz zapewnić pełną ochronę zakupów i użytkowania przez kupującego w całym procesie.
