Abstrakcyjny· Artykuł ten zawiera szczegółowe badanie techniczneRezystor w obudowie aluminiowej, badając jego konstrukcję, zasady zarządzania ciepłem i kluczową rolę w sterowaniu mocą przemysłową. Dyskusja obejmuje technologie drutowe i grubowarstwowe, moce znamionowe, mechanizmy rozpraszania ciepła oraz rozważania dotyczące zastosowań w wymagających środowiskach wymagających niezawodnych rezystorów dużej mocy.
01. Technologie konstrukcyjne i rdzeniowe

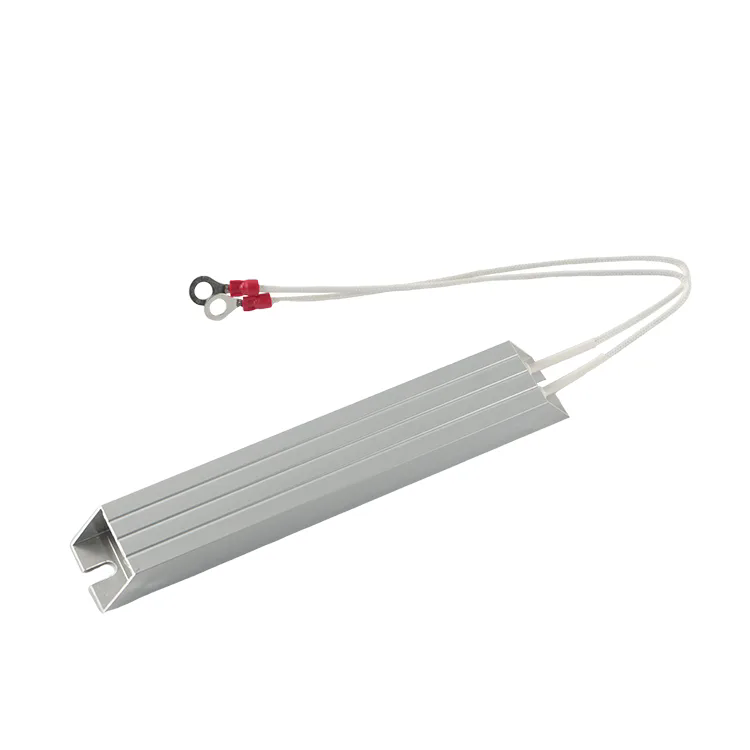

TheRezystor w obudowie aluminiowejto rezystor mocy przeznaczony do zastosowań wymagających solidnej konstrukcji i wydajnego odprowadzania ciepła. Urządzenie składa się z elementu oporowego — zwykle cewki drutowej lub grubowarstwowej ścieżki oporowej — zamkniętego w rdzeniu ceramicznym i umieszczonego w wytłaczanym profilu aluminiowym.
Aluminiowa obudowa spełnia wiele kluczowych funkcji. Zapewnia mechaniczną ochronę wewnętrznego elementu rezystancyjnego, działa jak radiator rozpraszający energię cieplną i zapewnia powierzchnię montażową do mocowania do obudowy lub radiatorów. Konstrukcja wewnętrzna różni się w zależności od typu: wersje drutowe wykorzystują drut oporowy (taki jak Nichrome) nawinięty na ceramiczną matrycę, podczas gdy wersje grubowarstwowe wykorzystują pastę rezystancyjną nadrukowaną metodą sitodruku na podłożu ceramicznym. Obie konstrukcje są następnie zamykane w aluminiowej obudowie przy użyciu wysokotemperaturowego związku, który zapewnia izolację elektryczną i przewodność cieplną.
Wytłaczane aluminium
Drutowe lub grubowarstwowe
Rdzeń ceramiczny i masa do zalewania
02. Zarządzanie ciepłem i rozpraszanie ciepła
Aluminiowa obudowa pełni funkcję zintegrowanego radiatora, przekazując ciepło do otaczającego powietrza lub powierzchni montażowej
Wysoka przewodność cieplna aluminium (205 W/m·K) zapewnia efektywne przekazywanie ciepła z elementu do obudowy
Profile żebrowane lub żebrowane zwiększają powierzchnię, zapewniając lepsze chłodzenie konwekcyjne
Płaska powierzchnia montażowa umożliwia bezpośrednie przymocowanie do obudowy w celu dodatkowego odprowadzania ciepła
Efektywne zarządzanie temperaturą jest cechą charakterystyczną rezystora w aluminiowej obudowie. Moc rozproszona w elemencie rezystancyjnym generuje ciepło, które należy usunąć, aby zapobiec przegrzaniu i zapewnić długoterminową niezawodność. Aluminiowa obudowa zapewnia ścieżkę termiczną o niskiej rezystancji od elementu na zewnątrz, gdzie ciepło jest przekazywane do powietrza na drodze konwekcji i promieniowania. Po zamontowaniu na metalowej obudowie lub radiatorze obudowa może odprowadzać ciepło jeszcze efektywniej, umożliwiając pracę rezystora przy wyższych poziomach mocy niż jego znamionowa wartość znamionowa w powietrzu swobodnym.
Uwaga termiczna:Moc znamionowa rezystora w obudowie aluminiowej jest zwykle określana dla określonych warunków montażu (np. montaż na standardowym radiatorze). Praca bez odpowiedniego odprowadzania ciepła zmniejszy dopuszczalne straty mocy i może spowodować przedwczesną awarię.
03. Moc znamionowa i charakterystyka wydajności
TheRezystor w obudowie aluminiowejjest dostępny w szerokim zakresie mocy znamionowych, od około 5 W do ponad 500 W. Moc znamionowa jest określana na podstawie zdolności rezystora do rozpraszania ciepła bez przekraczania jego maksymalnej temperatury roboczej, zwykle od 200°C do 275°C dla elementu.
| Parametr | Typowy zasięg |
|---|---|
| Moc znamionowa | 5 W do 500 W |
| Zakres oporu | 0,1 Ω do 100 kΩ |
| Tolerancja oporu | ±1% do ±10% |
| Współczynnik temperaturowy | ±50 do ±300 ppm/°C |
| Maksymalna temperatura elementu | 200°C do 275°C |
| Napięcie wytrzymujące dielektryk | 1000 V do 2500 V prądu przemiennego |
| Rezystancja izolacji | >100 MΩ przy 500 V DC |
W oparciu o typowe specyfikacje rezystorów mocy w obudowie aluminiowej.
Współczynnik temperaturowy rezystancji (TCR) wskazuje, jak bardzo rezystancja zmienia się wraz z temperaturą. W zastosowaniach precyzyjnych preferowane są niższe wartości TCR. Specyfikacje wytrzymałości dielektryka na napięcie i rezystancji izolacji potwierdzają, że element wewnętrzny jest odpowiednio odizolowany od aluminiowej obudowy, co jest ważne dla bezpieczeństwa i integralności obwodu.
04. Izolacja elektryczna i wytrzymałość dielektryczna
Chociaż aluminiowa obudowa jest metalowa, wewnętrzny element rezystancyjny jest od niej elektrycznie odizolowany. Izolację tę osiąga się poprzez rdzeń ceramiczny (zwykle tlenek glinu) i masę zalewową, która wypełnia przestrzeń pomiędzy elementem a obudową.
- Rdzeń ceramiczny:Zapewnia podstawową izolację elektryczną i mechaniczne wsparcie dla elementu rezystancyjnego.
- Mieszanka doniczkowa:Materiał przewodzący ciepło i izolujący elektrycznie (taki jak silikon lub żywica epoksydowa) wypełnia puste przestrzenie i zapewnia efektywne przekazywanie ciepła z elementu do obudowy.
- Napięcie wytrzymujące dielektryk:System izolacji jest testowany pod kątem wytrzymywania wysokich napięć (zwykle od 1000 V do 2500 V AC) bez awarii.
- Prąd pełzający i prześwit:Fizyczna odległość pomiędzy elementem a obudową została zaprojektowana tak, aby zapobiec przebiciu elektrycznemu w warunkach znamionowych.
Izolacja pomiędzy elementem a obudową umożliwia montaż rezystora bezpośrednio do uziemionej metalowej obudowy bez ryzyka zwarcia. Jest to niezbędne dla bezpiecznej pracy w urządzeniach przemysłowych, gdzie obudowa służy jako wspólny punkt odniesienia.
05. Domeny zastosowań i branżowe przypadki użycia
TheRezystor w obudowie aluminiowejjest stosowany w szerokiej gamie zastosowań przemysłowych, gdzie wymagane jest niezawodne rozpraszanie dużej mocy. Solidna konstrukcja i parametry termiczne sprawiają, że nadaje się do wymagających środowisk.
- Sterowanie silnikiem i hamowanie:Używane jako rezystory hamowania w napędach o zmiennej częstotliwości (VFD) i systemach serwo w celu rozpraszania energii regeneracyjnej podczas zwalniania.
- Zasilacze:Stosowane jako rezystory obciążenia, rezystory upływowe i ograniczniki prądu rozruchowego w zasilaczach przemysłowych.
- Energia odnawialna:Stosowany w falownikach fotowoltaicznych i systemach turbin wiatrowych do hamowania dynamicznego i testowania obciążenia.
- Test i pomiar:Banki obciążenia i sprzęt testowy wykorzystują te rezystory do symulacji obciążeń elektrycznych na potrzeby testowania generatorów i UPS.
- Zastosowania grzewcze:Stosowany w przemysłowych systemach grzewczych, maszynach pakujących i sprzęcie procesowym, gdzie wymagane jest kontrolowane wytwarzanie ciepła.
- Motoryzacja i pojazdy elektryczne:Stosowany w obwodach wstępnego ładowania pojazdów elektrycznych, systemach zarządzania akumulatorami i układach hamulcowych z regeneracją.
06. Instalacja i względy środowiskowe
Właściwa instalacja jest niezbędna do osiągnięcia znamionowej wydajności i trwałości rezystora w aluminiowej obudowie. Podczas projektowania i montażu systemu należy wziąć pod uwagę kilka czynników.
- Montowanie:Rezystor należy bezpiecznie zamontować na płaskiej, czystej powierzchni. W celu poprawy wymiany ciepła pomiędzy rezystorem a powierzchnią montażową można zastosować materiał interfejsu termicznego (TIM).
- Wentylacja:Zapewnij odpowiedni przepływ powietrza wokół rezystora, aby umożliwić chłodzenie konwekcyjne. Unikaj zamykania rezystora w zamkniętej przestrzeni bez wentylacji.
- Okablowanie:Użyj przewodu o odpowiedniej średnicy i bezpiecznych połączeń, aby zapobiec przegrzaniu zacisków. Należy przestrzegać specyfikacji momentu obrotowego zacisków.
- Ochrona środowiska:Aluminiowa obudowa zapewnia pewną ochronę przed kurzem i wilgocią, ale w trudnych warunkach mogą być wymagane dodatkowe obudowy.
- Obniżanie temperatury:Jeśli temperatura otoczenia przekracza znamionową temperaturę otoczenia, moc rozpraszana musi zostać obniżona zgodnie z krzywą producenta.
Uwaga dotycząca instalacji:Moc znamionowa rezystora w obudowie aluminiowej jest często określana w przypadku montażu na standardowym radiatorze. Jeśli rezystor będzie pracował bez radiatora, dopuszczalne straty mocy mogą zostać znacznie zmniejszone. Zawsze należy zapoznać się z krzywymi obniżania wartości znamionowych producenta.
Często zadawane pytania
Specyfikacje techniczne i standardy mogą się różnić. Zawsze zapoznaj się z dokumentacją producenta w celu uzyskania informacji o specyficznych wymaganiach aplikacji.
