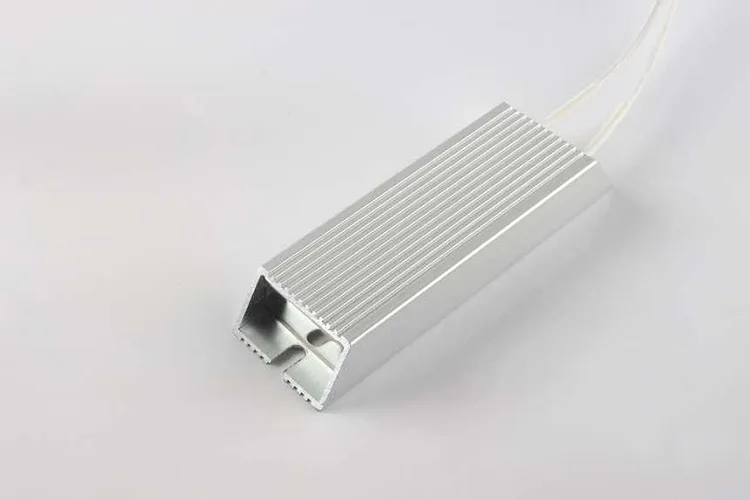

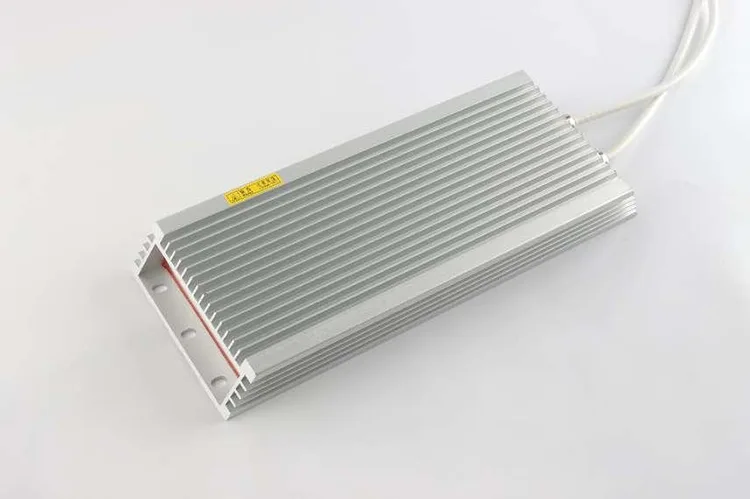

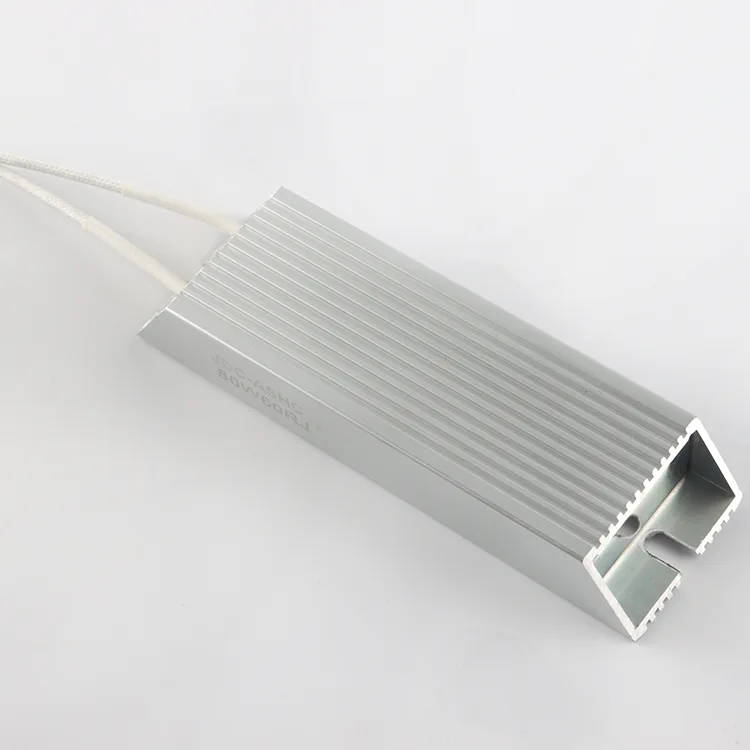

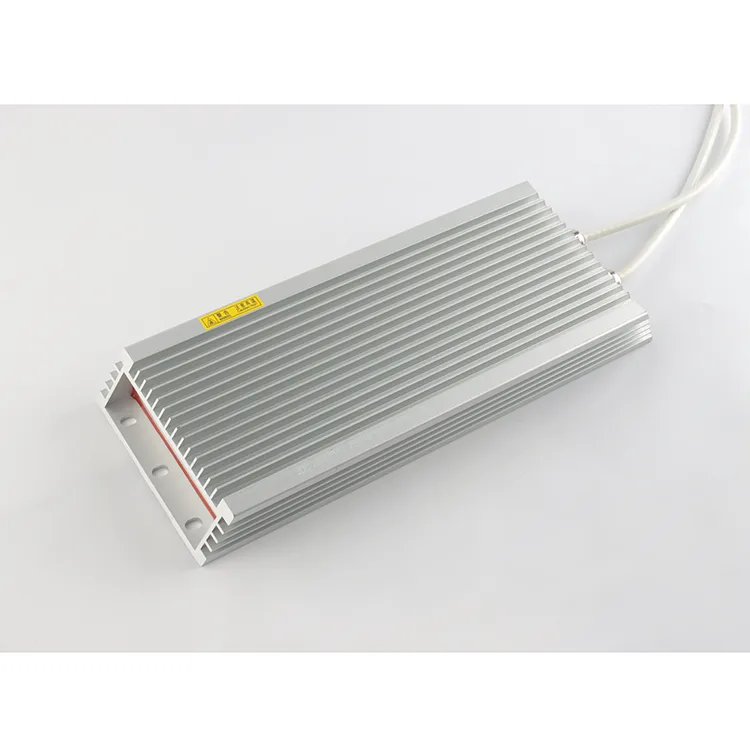

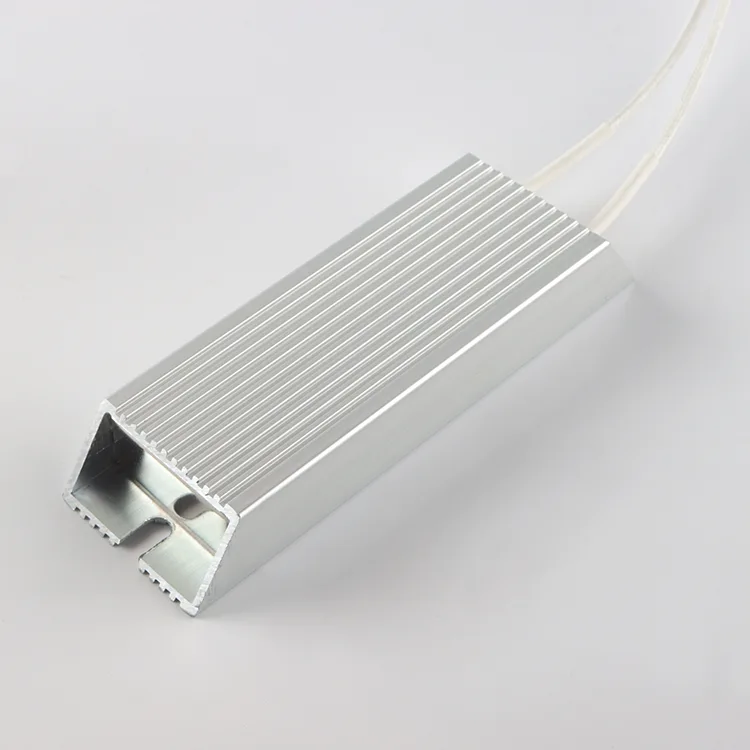

Rezystor w obudowie aluminiowej

Rezystor drutowy w obudowie aluminiowej serii RXLG to wysokowydajny przemysłowy rezystor hamowania dynamicznego zaprojektowany i wyprodukowany przez RST Electric, profesjonalnego dostawcę rezystorów z ponad 10-letnim doświadczeniem w zakresie badań i rozwoju oraz produkcji. Rezystor w obudowie aluminiowej został specjalnie opracowany, aby rozwiązać typowe wady tradycyjnych rezystorów z otwartym drutem i ceramicznych rezystorów rurowych, takie jak częste przegrzewanie, słaba odporność na wibracje i krótka żywotność w warunkach ciągłego dynamicznego hamowania.

Dzięki zintegrowanej obudowie z wytłaczanego stopu aluminium pełniącej funkcję radiatora typu „wszystko w jednym” oraz wysokotemperaturowemu rdzeniowi ceramicznemu owiniętemu drutem oporowym ze stopu o wysokiej stabilności, rezystor hamowania RXLG charakteryzuje się zwartą konstrukcją, doskonałą wydajnością rozpraszania ciepła i dużą odpornością na wstrząsy.

Jego zakres mocy obejmuje od 60 W do 2000 W, przy wartościach rezystancji od 0,1 Ω do 10 KΩ. Obsługuje dwie tolerancje rezystancji (±1% / ±5%) i wiele opcji współczynnika temperaturowego. Dostępne są trzy stopnie ochrony (standardowy IP20, opcjonalnie IP54 i IP65), aby dostosować się do różnorodnych środowisk pracy.

Wszystkie produkty są zgodne z międzynarodowymi standardami certyfikacji CE i RoHS. Szeroko dopasowane do napędów o zmiennej częstotliwości (VFD), serwomotorów, wind, dźwigów, zasilaczy UPS, sprzętu spawalniczego i systemów wytwarzania energii odnawialnej, rezystory serii RXLG są idealne do hamowania dynamicznego, rozpraszania energii regeneracyjnej i testowania obciążenia. Wspieramy pełną personalizację OEM i ODM pod względem mocy, rezystancji, typu terminala i wymiarów instalacji, obsługując globalnych dostawców sprzętu automatyki i integratorów systemów.

Dane techniczne

Standardowe wymiary i waga

Unikalny projekt konstrukcyjny i podstawowe przewagi konkurencyjne

Najważniejsze cechy projektu konstrukcyjnego

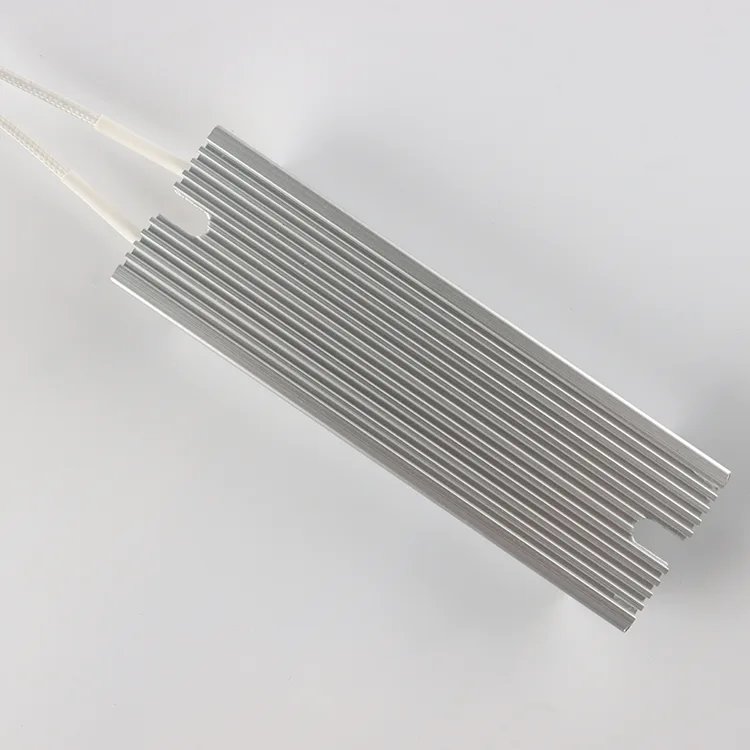

Rowkowana obudowa z wytłaczanego aluminium. W porównaniu z płaskimi obudowami aluminiowymi, rowkowana konstrukcja zwiększa powierzchnię wymiany ciepła o 42%. Realizuje pasywne naturalne odprowadzanie ciepła bez dodatkowych wentylatorów chłodzących, skutecznie redukując wewnętrzne gorące punkty i unikając lokalnego przegrzania podczas długotrwałej ciągłej pracy.

1. Struktura uzwojenia z rdzeniem ceramicznym. Wysokotemperaturowy nieorganiczny rdzeń ceramiczny mocno mocuje drut oporowy ze stopu. Nawet w przypadku długotrwałych wibracji sprzętu drut oporowy nie przesunie się ani nie poluzuje, utrzymując odchylenie rezystancji w standardowym zakresie tolerancji i zapewniając stabilną wydajność elektryczną.

2. Wstępnie dziurkowana podstawa montażowa. Wstępnie zarezerwowane standardowe otwory montażowe w dolnej części obudowy umożliwiają szybki montaż na szafach sprzętowych. Instalacja z bliskim kontaktem poprawia wydajność przewodzenia ciepła o ponad 30%, maksymalizując zalety rozpraszania ciepła przez aluminiową powłokę.

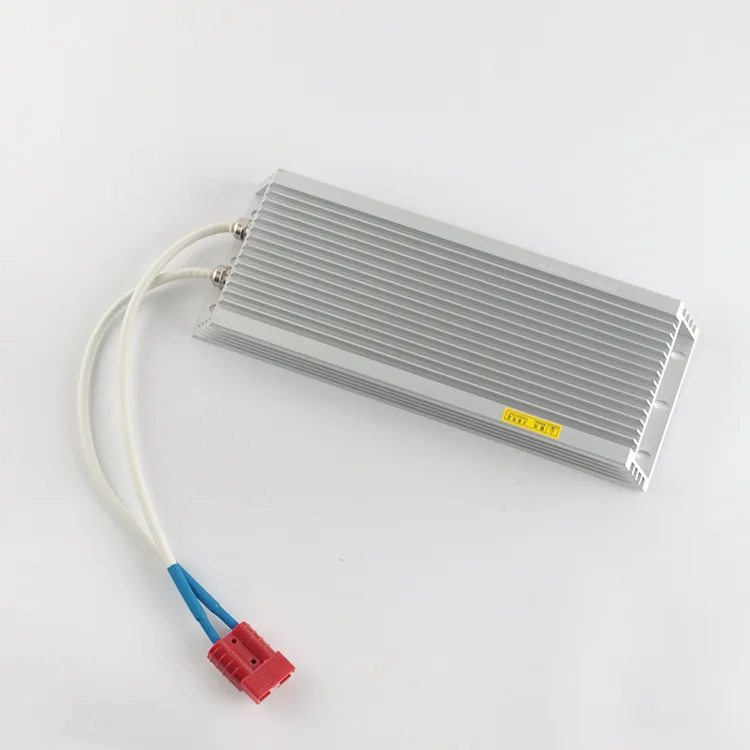

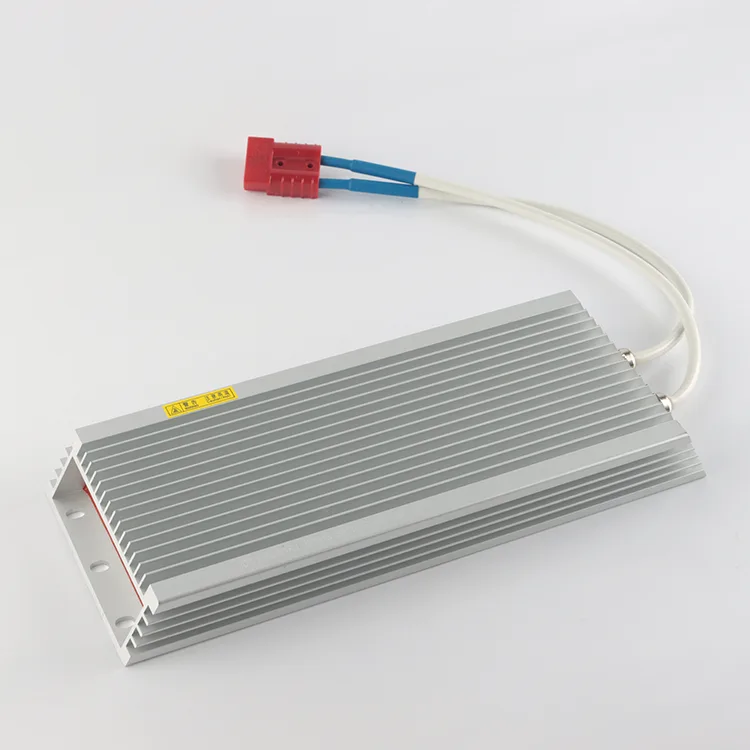

3. Wiele opcjonalnych terminali. Dostępne są trzy typy zacisków (zacisk śrubowy, wolny przewód, złącze niestandardowe), aby dopasować je do zwyczajów okablowania różnych integratorów automatyki i producentów sprzętu, poprawiając wydajność okablowania na miejscu.

Główne zalety produktu

1. Doskonałe odprowadzanie ciepła i wysoka gęstość mocy

2. Silna odporność mechaniczna i środowiskowa

3. Łatwa i elastyczna instalacja

4. Niezawodne bezpieczeństwo elektryczne.

5. Pełny zakres specyfikacji

6. Długa żywotność

7. Elastyczne dostosowywanie

Zróżnicowane scenariusze zastosowań i zasady działania

Rezystory w obudowie aluminiowej są szeroko stosowane w automatyce przemysłowej, energoelektronice, maszynach dźwigowych, nowej energii i innych dziedzinach. Podstawową funkcją jest hamowanie dynamiczne i rozpraszanie energii regeneracyjnej.

1. Napędy o zmiennej częstotliwości (VFD)

2. Zasilacze i UPS

3. Sterowanie i automatyzacja silnika

4. Sprzęt spawalniczy

5. Dźwigi i windy

Specyfikacje instalacji i wielopoziomowy przewodnik codziennej konserwacji

Wielopoziomowe standardy konserwacji okresowej

1. Codzienna kontrola punktowa. Podczas uruchamiania urządzenia sprawdź, czy obudowa nie uległa przebarwieniu i czy na zaciskach nie wydziela się nietypowy zapach. Jeśli rezystor przegrzeje się nieprawidłowo, natychmiast przestań go używać.

2. Comiesięczna rutynowa konserwacja. Oczyść kurz i brud olejowy z aluminiowych rowków odprowadzających ciepło. Gromadzenie się kurzu jest główną przyczyną awarii polegającej na przegrzaniu rezystora.

3. Dogłębna konserwacja co kwartał. Odłącz zasilanie, dokręć śruby zacisków i użyj multimetru, aby sprawdzić rzeczywistą wartość rezystancji. Wymień rezystor na czas, jeśli rezystancja przekracza zakres tolerancji.

4. Długoterminowa konserwacja podczas przechowywania. Przechowuj produkty w suchym i wentylowanym magazynie. Włącz zasilanie i pracuj przez 30 minut co 3 miesiące, aby usunąć wilgoć wewnętrzną i zapobiec pogorszeniu wydajności izolacji.

Prawdziwe przypadki projektów z danymi ilościowymi

Wybieramy 4 typowe przypadki klientów z całego świata z rzeczywistymi problemami, rozwiązaniami i wymiernymi danymi dotyczącymi ulepszeń, aby pokazać wydajność produktu w rzeczywistych warunkach pracy.

Przypadek 1: Europejska fabryka OEM wind (Hiszpania)

● Problem bolesny klienta: Oryginalne rurowe rezystory hamowania często się przegrzewały, co wymagało konserwacji 3–5 razy w miesiącu, co skutkowało wysokimi kosztami obsługi posprzedażnej.

● Przyjęte rozwiązanie: Zastąpiony rezystorem hamowania RXLG 1000 W IP20 w aluminiowej obudowie.

● Dane eksploatacyjne: Rezystory działały nieprzerwanie przez 27 miesięcy i nie wystąpiły żadne awarie związane z przegrzaniem. Miesięczne koszty konserwacji zmniejszają się o 83%, a miejsce w szafie oszczędza się o prawie 35%.

Przypadek 2: Producent dźwigów z Azji Południowo-Wschodniej (Wietnam)

● Problem bolesny klienta: Warsztat znajduje się na obszarze przybrzeżnym o dużej wilgotności i silnych wibracjach. Co roku w porze deszczowej zwykłe rezystory często ulegają awariom zwarciowym.

● Przyjęte rozwiązanie: Dostosowane do indywidualnych potrzeb uszczelnione rezystory hamujące RXLG 1500 W IP54.

● Dane eksploatacyjne: Po 22 miesiącach ciągłej pracy w wilgotnym warsztacie nie doszło do dopływu wody ani uszkodzeń spowodowanych zwarciem. Przestój sprzętu spowodowany awarią rezystora zostaje skrócony z 12 dni w roku do mniej niż 2 dni w roku.

Przypadek 3: Integrator systemów fotowoltaicznych poza siecią (Australia)

● Bolesny punkt klienta: Tradycyjne rezystory obciążeniowe nie są w stanie dostosować się do dużych różnic temperatur na zewnątrz, szybko się starzeją i tracą funkcję zrzutu obciążenia, co prowadzi do przeładowania akumulatora.

● Przyjęte rozwiązanie: Dostosowany, w pełni wodoodporny rezystor RXLG 500 W IP65 jako nadmiarowe obciążenie zrzutu energii słonecznej.

● Dane eksploatacyjne: Stabilna praca na zewnątrz przez 19 miesięcy. Liczba błędów związanych z przeładowaniem akumulatora zostaje zmniejszona o 90%.

Przypadek 4: Krajowy zakład automatyki CNC

● Problem bolesny klienta: Częste awaryjne zatrzymania serwomotorów prowadzą do szybkiego starzenia się zwykłych rezystorów, które należy wymieniać co 3 ~ 6 miesięcy.

● Przyjęte rozwiązanie: Zastosowano rezystory hamowania RXLG 200W w aluminiowej obudowie.

● Dane eksploatacyjne: Rezystory wytrzymują tysiące hamowań każdego dnia, a żywotność pojedynczego zestawu wydłuża się do ponad 2 lat.

Opakowanie i wysyłka globalna

Profesjonalna ochrona opakowań

1. Każdy pojedynczy rezystor w obudowie aluminiowej jest owinięty odporną na zarysowania folią PE i zapakowany w niezależny mały karton, aby zapobiec zarysowaniu aluminiowej obudowy.

2. Wszystkie styki i przewody zacisków są pokryte izolacyjnymi gumowymi nasadkami, aby uniknąć deformacji przewodu i zwarcia podczas transportu na duże odległości.

3. W przypadku zamówień hurtowych do zewnętrznego kartonu dodawane są przegrody piankowe, które chronią przed kolizjami i wibracjami.

4. Do każdej partii towaru dołączana jest kompletna dokumentacja zawierająca raport z inspekcji fabrycznej, certyfikaty CE i RoHS oraz listę pakowania.

Globalne rozwiązania wysyłkowe

1. Małe zamówienia próbne i próbne: DHL, FedEx, UPS International Express, dostawa w ciągu 3 ~ 7 dni roboczych.

2. Zamówienia średniej partii: fracht lotniczy, równowaga czasu i kosztów.

3. Duże zamówienia masowe: fracht morski przez ocean, najbardziej opłacalne rozwiązanie w przypadku zamówień masowych.

Kontrola przed wysyłką

Wszystkie rezystory serii RXLG przechodzą w 100% pełną kontrolę fabryczną przed dostawą, obejmującą test rezystancji, test wytrzymywania wysokiego napięcia i wykrywanie obrazu termowizyjnego, aby zapewnić kwalifikowane produkty.

Często zadawane pytania

P1: Czy standardowy rezystor IP20 może być używany w otwartych środowiskach zewnętrznych?

Odp.: Nie. Stopień ochrony IP20 zapobiega jedynie dużym zanieczyszczeniom i nie zapewnia wodoodporności ani odporności na wilgoć. W przypadku środowisk zewnętrznych, wilgotnych lub narażonych na zachlapanie należy wybrać niestandardowe rezystory uszczelnione o stopniu ochrony IP54 lub IP65, aby uniknąć wewnętrznego zwarcia spowodowanego parą wodną.

P2: Co powoduje szybkie przegrzanie rezystora po krótkotrwałej pracy?

Odp.: Istnieją cztery główne powody:

① Otaczająca przestrzeń jest zablokowana, co powoduje słabe odprowadzanie ciepła;

② Kurz gromadzi się i zatyka aluminiowe rowki odprowadzające ciepło;

③ Rzeczywista chwilowa moc hamowania przekracza moc znamionową rezystora;

④  Luźne zaciski powodują nadmierną rezystancję styków.

P3: Czy rezystory można łączyć szeregowo lub równolegle, aby połączyć moc i rezystancję?

O: Tak. Obsługiwane są połączenia szeregowe i równoległe. Nasz profesjonalny zespół techniczny może zapewnić ukierunkowane rozwiązania w zakresie okablowania szeregowo-równoległego zgodnie z wymaganymi parametrami mocy i rezystancji, aby zrealizować połączone obciążenie dużej mocy.

P4: Jaka jest Twoja polityka gwarancyjna?

Odp.: Zapewniamy 12-miesięczną globalną gwarancję pod warunkiem prawidłowej instalacji i normalnych warunków pracy. Tymczasem oferujemy przez całe życie bezpłatne wskazówki techniczne dotyczące doboru parametrów, instalacji i usuwania usterek.

P5: Czy obsługujecie niestandardowe parametry i wyglądy?

O: Zdecydowanie. Możemy dostosować moc znamionową, wartość rezystancji, tolerancję, stopień IP, typ terminala, rozmiar montażu i kolor obudowy zgodnie z rysunkami lub wymaganiami. Usługi OEM i ODM są w pełni dostępne.

P6: Jaki jest zakres temperatur pracy tego rezystora?

Odp.: Normalna temperatura otoczenia podczas pracy waha się od -55 ℃ do +200 ℃, dostosowując się do warsztatów o wysokiej temperaturze i środowisk zewnętrznych o niskiej temperaturze w różnych regionach.
