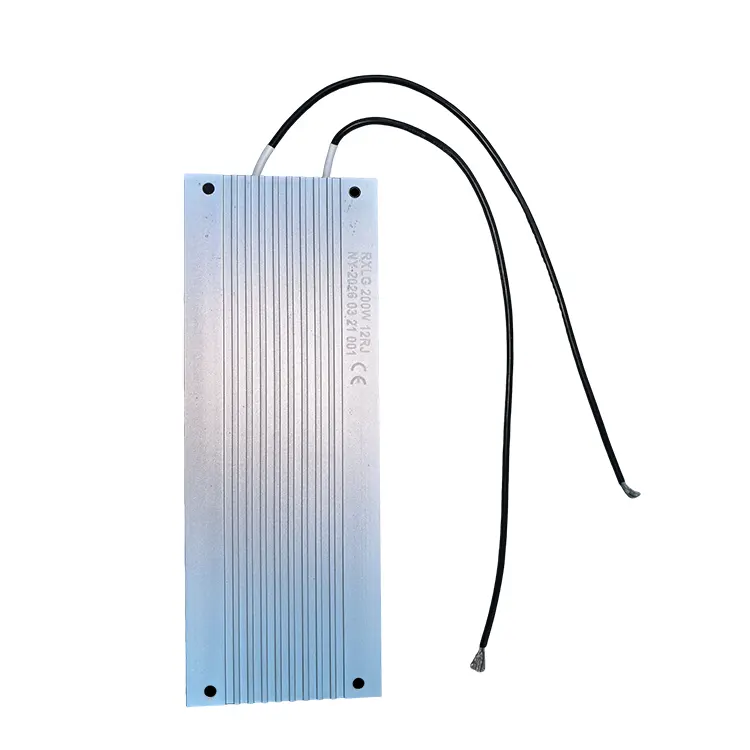

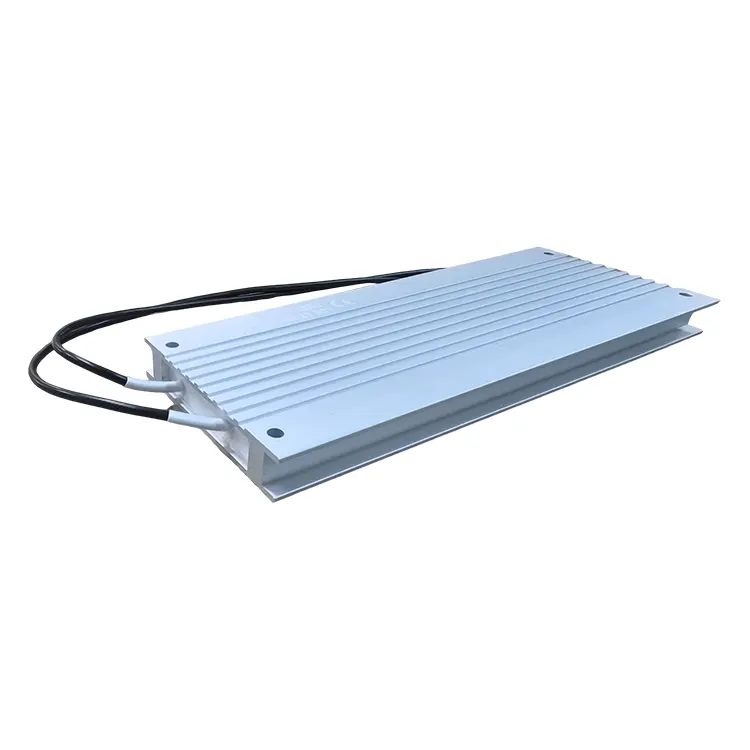

Rezystor platerowany metalem

Rezystor platerowany metalem firmy RST Electric stanowi zaawansowane rozwiązanie do zastosowań wymagających dużej wydajności impulsowej w kompaktowej, niskoprofilowej obudowie. W przeciwieństwie do konwencjonalnych rezystorów mocy, ten rezystor niskoprofilowy jest wyposażony w wyspecjalizowany element drutowy zamknięty w wytrzymałej metalowej obudowie, zaprojektowanej specjalnie do montażu radiatora w celu uzyskania lepszego rozpraszania mocy. Po zamontowaniu na odpowiednim radiatorze moc znamionowa podwaja się – na przykład RXLT150 zapewnia 150 W bez radiatora i 300 W z radiatorem, zapewniając inżynierom wyjątkową elastyczność projektowania, równoważąc wymagania przestrzenne i termiczne.

Konstrukcja podkreśla niezawodność w ekstremalnych warunkach: każda jednostka wytrzymuje przeciążenia impulsowe o wartości 10-krotności mocy znamionowej przez 5 sekund, dzięki czemu idealnie nadaje się do wychwytywania energii regeneracyjnej w obwodach hamulcowych i przetrwania przejściowych przepięć w zastosowaniach inwerterowych. Standardowe kable o napięciu znamionowym 600 V upraszczają okablowanie obiektowe i zapewniają bezpieczną pracę w środowiskach przemysłowych średniego napięcia. Niskoprofilowa obudowa – ze znacznie zmniejszoną wysokością w porównaniu z tradycyjnymi rezystorami do montażu rurowego lub podwozia – umożliwia instalację w płytkich obudowach, skrzynkach zaciskowych silnika lub bezpośrednie mocowanie do obudowy przemiennika.

Parametry elektryczne są weryfikowane poprzez rygorystyczne testy: rezystancja izolacji przekracza 10 GΩ przy 500 V, a wytrzymałość dielektryczna jest weryfikowana przy 4000 V AC, zapewniając bezpieczną pracę w systemach wysokiego napięcia. Współczynnik temperaturowy utrzymuje się w granicach ≤ ±150 ppm/°C, gwarantując stabilne wartości rezystancji w całym zakresie roboczym do temperatury powierzchni +250°C. Jako zaufany producent rezystorów platerowanych metalem w Chinach, RST Electric łączy ponad 10-letnie doświadczenie w inżynierii rezystorów mocy z precyzyjną produkcją, aby dostarczać komponenty spełniające rygorystyczne wymagania nowoczesnej energoelektroniki.

Specyfikacja techniczna

Cechy produktu

1. Wysoka zdolność impulsowa – wytrzymuje przeciążenia impulsowe o wartości 10 × mocy znamionowej przez 5 sekund, idealnie nadaje się do wychwytywania energii regeneracyjnej w obwodach hamowania i przetrwania przejściowych przepięć.

2. Niskoprofilowa konstrukcja – kompaktowa obudowa umożliwia instalację w płytkich obudowach, skrzynkach zaciskowych silnika i systemach napędowych o ograniczonej przestrzeni.

3. Elastyczne moce znamionowe – Podwójne moce znamionowe (z radiatorem/bez) zapewniają elastyczność projektowania; moc podwaja się, gdy radiator jest prawidłowo zamontowany.

4. Kable wysokiego napięcia – standardowe kable o napięciu znamionowym 600 V upraszczają okablowanie w terenie i zapewniają bezpieczną pracę w zastosowaniach przemysłowych średniego napięcia.

5. Doskonała izolacja – rezystancja izolacji ≥ 10 GΩ przy 500 V i wytrzymałość dielektryczna 4000 V AC gwarantują bezpieczną pracę w systemach wysokiego napięcia.

6.Niski TCR – współczynnik temperaturowy ≤ ±150 ppm/°C zapewnia stabilne wartości rezystancji w całym zakresie pracy do +250°C.

7. Zoptymalizowany pod kątem aplikacji związanych z hamowaniem i falownikiem – Zaprojektowany specjalnie do dynamicznych obwodów hamowania, ochrony falownika/przetwornicy i zastosowań związanych z napędem silnikowym.

8. Solidna konstrukcja pokryta metalem – obudowa ze stopu aluminium zapewnia ochronę mechaniczną i efektywne przenoszenie ciepła na powierzchnię montażową.

9. Szeroki zakres rezystancji – od 2,2 Ω do 1,1 kΩ, obejmujący różnorodne wymagania dotyczące wykrywania prądu i rozpraszania energii.

Aplikacje produktów

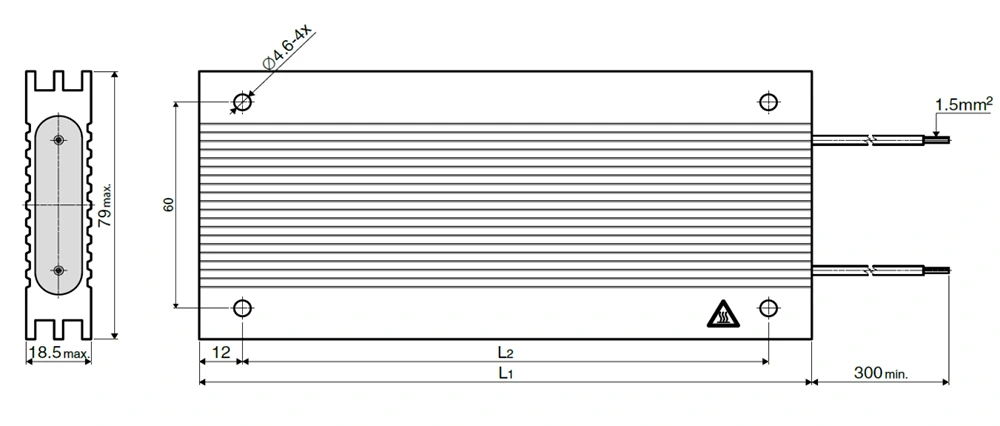

Rysunek i wymiary

Typ   L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Paczka i wysyłka

Niezależne opakowanie

RST Electric przywiązuje dużą wagę do bezpieczeństwa transportu produktów. Każdy rezystor platerowany metalem jest pakowany niezależnie. Najpierw jest owinięty antystatyczną elektryczną folią bąbelkową, a następnie umieszczony w niezależnym pudełku opakowaniowym. Zapewnia to kompleksową ochronę metalowej obudowy i końcówek kablowych, unikając uszkodzeń spowodowanych tarciem i kolizją podczas transportu.

Różne projekty opakowań

Kable zostaną zwinięte, posortowane i zabezpieczone opaskami kablowymi, aby zapobiec uszkodzeniom podczas transportu; przy zamówieniach hurtowych do pakowania stosuje się pudła z tektury falistej, w których wnętrzu znajdują się przegrody piankowe zapobiegające kolizji rezystorów.

Elastyczne usługi transportowe

Do każdej partii towaru dołączony jest list przewozowy oraz świadectwo kontroli, ułatwiające Klientowi weryfikację zgodności. Metody transportu są elastyczne, z DHL/FedEx/UPS express dla małych partii, frachtem lotniczym dla średnich partii i frachtem morskim dla dużych partii, zaspokajając różne potrzeby.

Ścisłe testowanie

Wszystkie produkty przed zapakowaniem przechodzą 100% testów elektrycznych. Kluczowe testy obejmują wartość rezystancji, izolację i wytrzymałość dielektryczną. Wysyłka nastąpi dopiero po spełnieniu norm wydajnościowych, zapewniając stabilną pracę produktów.

Dlaczego warto wybrać RST Electric?

Gdy liczy się zdolność impulsowa i kompaktowa konstrukcja, RST Electric zapewnia.

Bezpośrednia fabryka, specjaliści od platerowania metalem

● Jesteśmy certyfikowanym producentem z siedzibą w Chinach, specjalizującym się w produkcji rezystorów platerowanych metalem od ponad 10 lat.

● Pełna wewnętrzna kontrola nad produkcją elementów drutowych, produkcją metalowych obudów i montażem końcowym – zapewniając stałą jakość.

● Bezpośrednie ceny fabryczne każdego rezystora niskoprofilowego, z przejrzystą strukturą kosztów i bez pośredników.

Profesjonalna produkcja i zapewnienie jakości

● Obiekty posiadające certyfikat ISO 9001 z dedykowanymi liniami produkcyjnymi dla rezystorów wysokoimpulsowych.

● 100% testy elektryczne (rezystancja, izolacja, dielektryk) przeprowadzone na każdym urządzeniu.

● Walidacja przeciążenia impulsowego zapewnia, że ​​każdy rezystor spełnia 10-krotną moc znamionową.

● Doświadczony zespół inżynierów specjalizujący się w zastosowaniach związanych z hamulcami i falownikami.

🌍 Globalne doświadczenie, zaufany dostawca

● Sprawdzony dostawca dla producentów napędów silnikowych, producentów falowników i integratorów systemów energii odnawialnej na całym świecie.

● Eksportuj osiągnięcia do ponad 40 krajów, w tym do Niemiec, USA, Japonii, Korei Południowej i Włoch.

● Głęboka wiedza specjalistyczna w zastosowaniach wymagających obsługi dużej liczby impulsów i kompaktowej konstrukcji.

Niekończąca się personalizacja

● Moc znamionowa: 150 W do 600 W (wyższa dostępna w konfiguracjach niestandardowych).

● Wartości rezystancji: 2,2 Ω do 1,1 kΩ (dostępne wartości specjalne).

● Tolerancja: ±5% (tolerancje niestandardowe dostępne na zamówienie).

● Długości kabli: Dostępne długości standardowe lub niestandardowe.

● Zakończenia: kable o napięciu znamionowym 600 V / złącza niestandardowe / wolne przewody.

● Montaż: Standardowy uchwyt na radiatorze / niestandardowe wsporniki.

Niezawodna dostawa i dożywotnie wsparcie

● Standardowy czas realizacji: 7-10 dni w przypadku ocen standardowych; 15-20 dni na konfiguracje niestandardowe.

● Obszerna dokumentacja: raporty z testów, certyfikaty materiałowe, deklaracje RoHS/CE.

● Dostępne wsparcie techniczne w zakresie integracji z napędami, falownikami i układami hamulcowymi.
