Rezystor uziemiający

Rezystor uziemiający firmy RST Electric stanowi kamień węgielny bezpieczeństwa w systemach elektrycznych średniego napięcia. Kiedy w systemach nieuziemionych lub solidnie uziemionych wystąpi zwarcie doziemne, prądy zwarciowe mogą osiągnąć niszczycielski poziom, zagrażając personelowi i uszkadzając transformatory, kable i maszyny wirujące. Ten rezystor uziemiający neutralny rozwiązuje to ryzyko, umieszczając starannie obliczoną rezystancję pomiędzy punktem neutralnym systemu a ziemią, ograniczając prąd zwarcia doziemnego do określonej wartości – zwykle pomiędzy 10 A a 2000 A – jednocześnie zapewniając wystarczający prąd dla przekaźników ochronnych do wykrycia i odizolowania zwarcia.

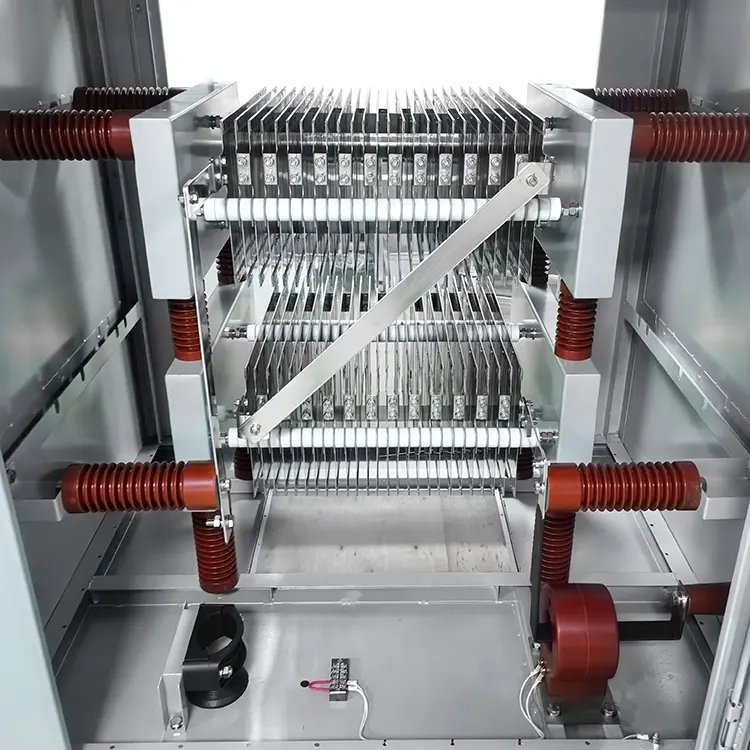

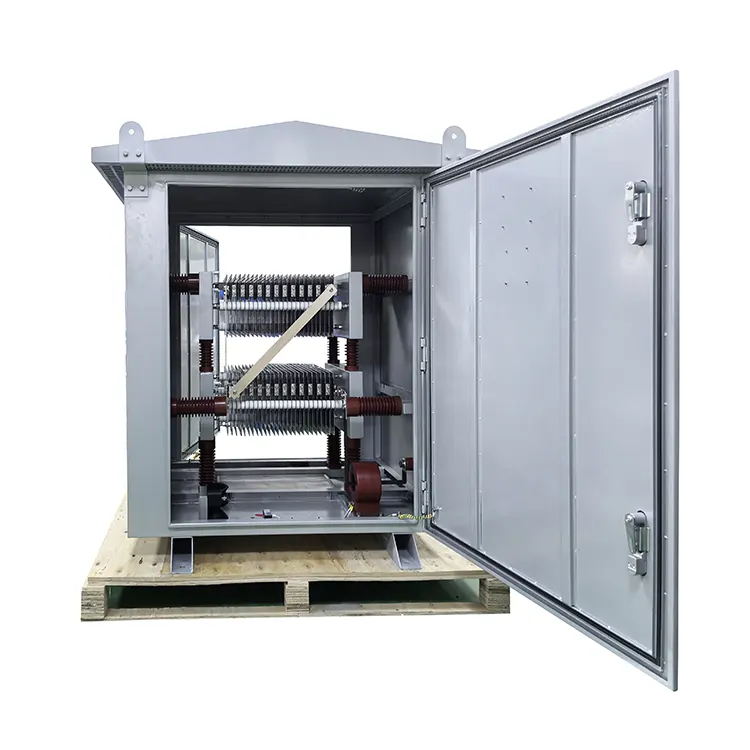

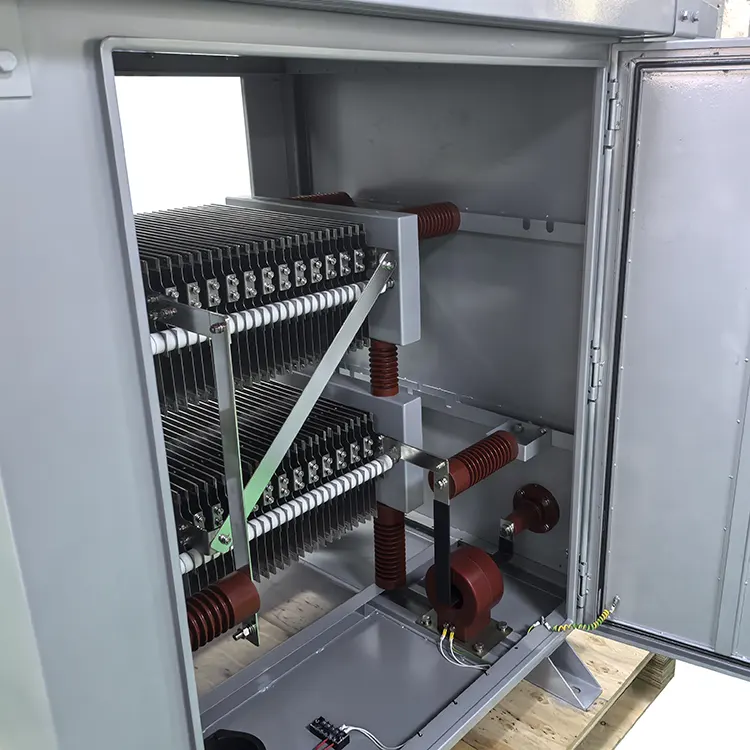

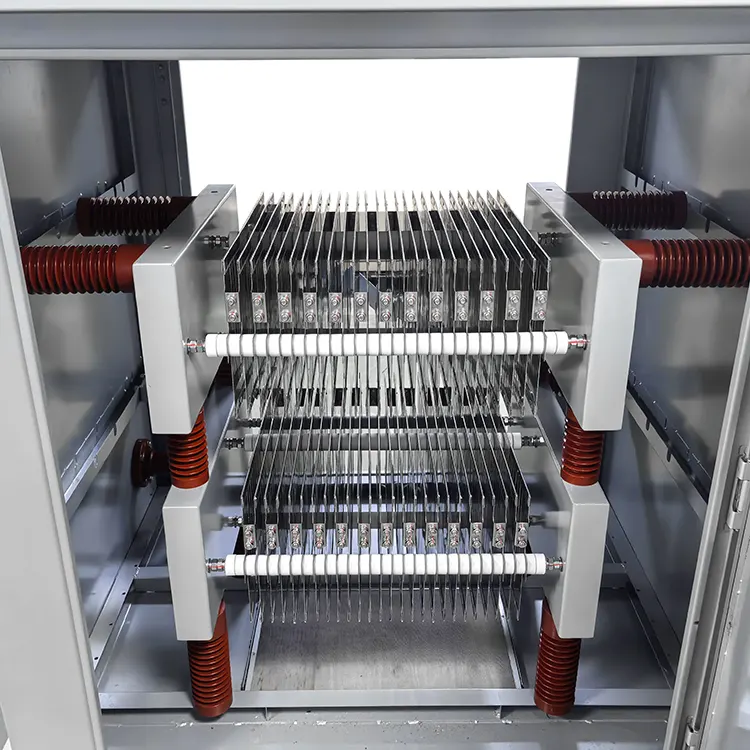

Konstrukcja tego rezystora systemu zasilania podkreśla trwałość i długoterminową niezawodność w trudnych warunkach. Elementy rezystora wykorzystują konstrukcję siatkową wykonaną z wysokiej jakości stali nierdzewnej (SUS430 i SUS304), wybranej ze względu na doskonałą odporność na korozję, stabilny współczynnik temperaturowy i zdolność wytrzymywania powtarzających się cykli zwarciowych bez degradacji. Elementy te są umieszczone w solidnych obudowach dostępnych ze stali nierdzewnej SUS304, SUS316 do zastosowań morskich lub malowanej blachy stalowej ocynkowanej, wszystkie zaprojektowane tak, aby zapewnić stopień ochrony IP odpowiedni do instalacji wewnątrz i na zewnątrz.

Parametry elektryczne są weryfikowane poprzez rygorystyczne testy: rezystancja izolacji przekracza 100 MΩ, a wytrzymałość dielektryczna jest sprawdzana przy poziomach od 32 kV do 95 kV przez jedną minutę. Podstawowe poziomy impulsów (BIL) mieszczą się w zakresie od 60 kV do 170 kV, zapewniając, że rezystor wytrzyma uderzenia pioruna i przepięcia przełączające. Czasy znamionowe od 5 sekund do 60 sekund uwzględniają różne scenariusze usuwania zwarć, przy czym rezystor jest zaprojektowany tak, aby pochłaniać całą energię zwarcia bez przekraczania limitów temperaturowych.

Jako zaufany producent rezystorów uziemienia neutralnego w Chinach, RST Electric łączy ponad 10-letnie doświadczenie w inżynierii rezystorów mocy z głębokim zrozumieniem zabezpieczeń systemów średniego napięcia, aby dostarczać komponenty spełniające rygorystyczne wymagania przedsiębiorstw użyteczności publicznej, zakładów przemysłowych i obiektów wykorzystujących energię odnawialną na całym świecie.

Specyfikacja techniczna

Cechy produktu

1. Odporność na wysoką temperaturę – Elementy siatki ze stali nierdzewnej wytrzymują ekstremalne naprężenia termiczne w warunkach prądu zwarciowego bez deformacji i dryftu rezystancji.

2.Stabilna rezystancja i niski TCR – Specjalnie dobrane stopy zapewniają minimalną zmianę rezystancji podczas cykli zwarciowych, zachowując dokładne ograniczenie prądu.

3. Solidna i trwała konstrukcja – Wytrzymałe obudowy i zespoły kratowe zaprojektowane z myślą o dziesięcioleciach pracy w środowiskach użyteczności publicznej i przemysłowych.

4. Zintegrowane opcje monitorowania – dostępne z przekładnikami prądowymi, czujnikami termicznymi i stykami alarmowymi do zdalnego wskazywania stanu.

5. Zgodność ze standardami (IEEE32) – Zaprojektowane i przetestowane, aby spełniać wymagania IEEE32 dla urządzeń z uziemieniem neutralnym, zapewniając niezawodne działanie.

6. Szeroki zakres napięć i prądów – od 6,3 kV do 35 kV i 10 A do 2000 A, obejmujący różnorodne zastosowania, od małych generatorów przemysłowych po duże podstacje.

7. Elastyczne oceny czasu – dostępne od 5 sekund do 60 sekund, aby dopasować je do określonych schematów zabezpieczeń i czasów usuwania usterek.

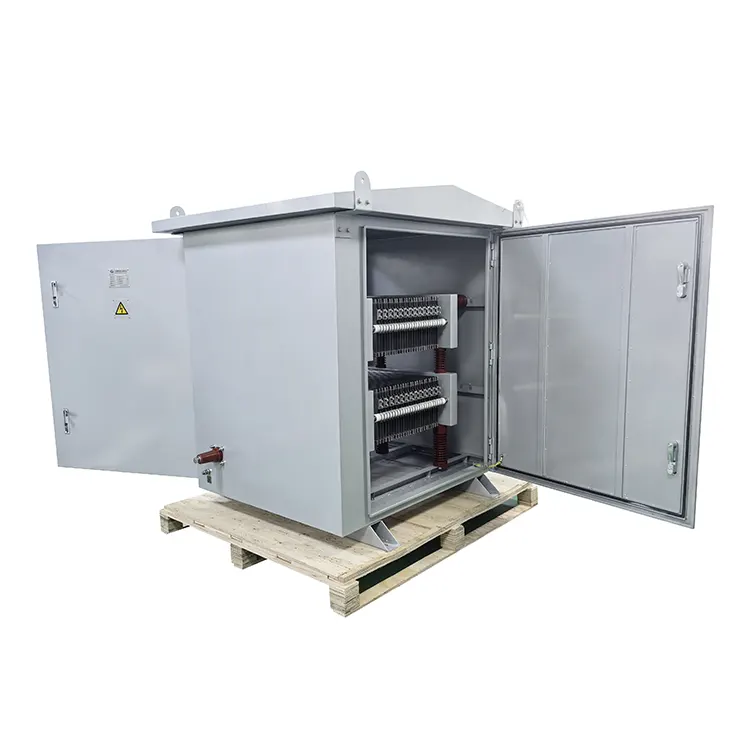

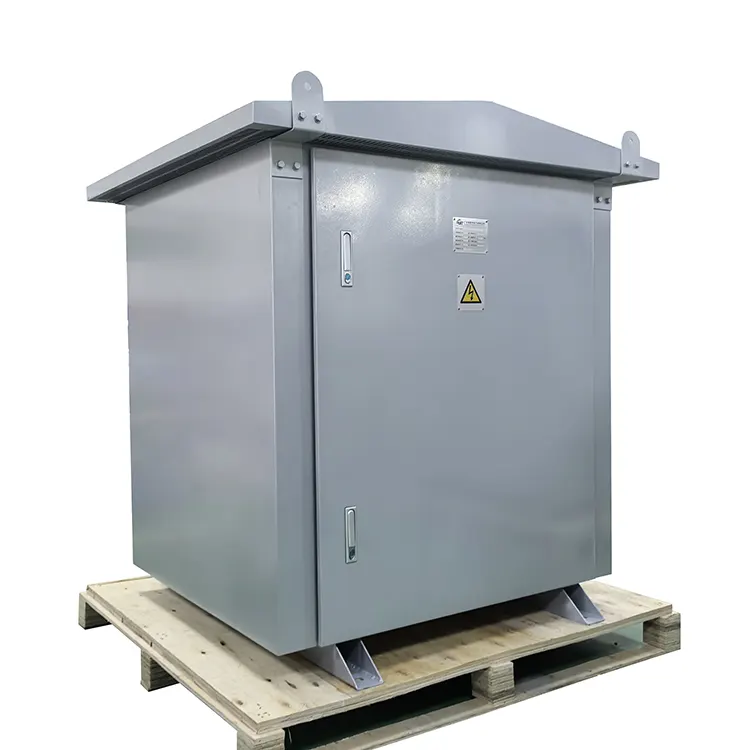

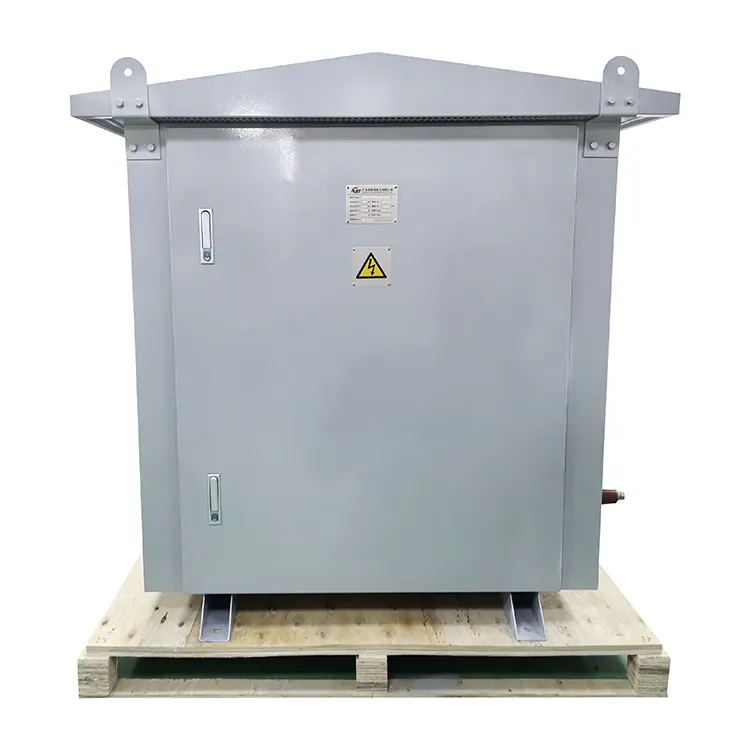

8. Obudowy odporne na korozję – opcje ze stali SUS304, SUS316 lub malowanej stali ocynkowanej do zastosowań wewnętrznych, zewnętrznych lub morskich.

9. Wysokie poziomy izolacji i BIL – Wytrzymujące napięcia do 95 kV i BIL do 170 kV zapewniają przetrwanie uderzeń pioruna i przepięć przełączających.

10. Możliwość projektowania na zamówienie – dostępne są specjalne napięcia znamionowe, wartości rezystancji, konfiguracje obudów i pakiety monitorowania

Aplikacje produktów

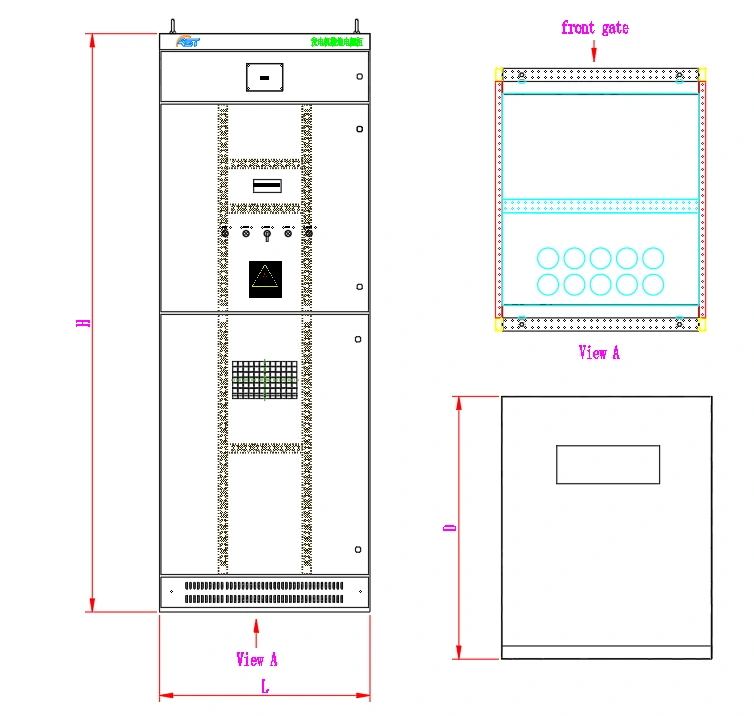

Rysunek i wymiary

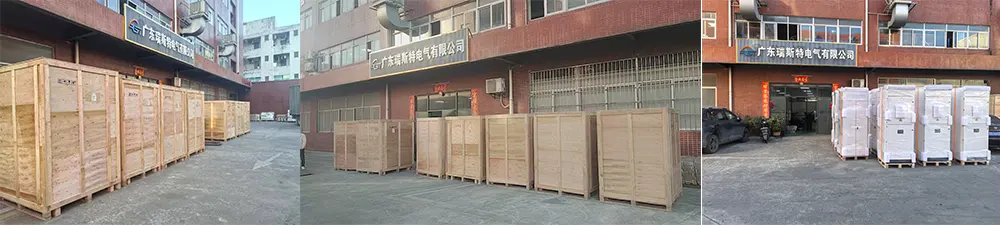

Paczka i wysyłka

RST Electric zapewnia bezpieczną dostawę każdego rezystora uziemienia neutralnego:

● Wytrzymałe skrzynie: Każdy NGR jest bezpiecznie zamontowany na wzmocnionej stalowej płozie i zamknięty w niestandardowej skrzyni ze sklejki przeznaczonej do transportu międzynarodowego.

● Ochrona przed warunkami atmosferycznymi: Jednostki są owinięte w wodoodporną folię VCI ze środkiem osuszającym, aby zapobiec przedostawaniu się wilgoci podczas transportu morskiego.

● Przepisy dotyczące podnoszenia: Jasne oznakowanie punktów podnoszenia i środka ciężkości; W zestawie wsporniki transportowe umożliwiające bezpieczne zamocowanie.

● Ochrona zacisków: Przepusty wysokiego napięcia są podczas transportu zabezpieczone osłonami przeciwdeszczowymi.

● Dokumentacja: Kompleksowe dokumenty wysyłkowe obejmują listy przewozowe, certyfikowane raporty z testów, certyfikaty materiałowe i pomoc w odprawie celnej.

● Opcje frachtu: Współpracujemy z wyspecjalizowanymi spedytorami transportu ciężkiego w zakresie frachtu morskiego FCL, ładunków projektowych lub frachtu lotniczego, zgodnie z wymaganiami.

Wszystkie jednostki przechodzą pełne fabryczne testy odbiorcze (FAT), obejmujące pomiar rezystancji, rezystancji izolacji, wytrzymałości dielektrycznej i kontrolę wizualną przed zapakowaniem.

Dlaczego warto wybrać RST Electric?

Gdy ochrona systemu wymaga bezkompromisowej jakości, RST Electric zapewnia.

Bezpośrednia fabryka, specjaliści od uziemień

● Jesteśmy certyfikowanym producentem z siedzibą w Chinach, specjalizującym się w produkcji rezystorów uziemienia neutralnego od ponad 10 lat.

● Pełna wewnętrzna kontrola nad produkcją elementów siatki, produkcją obudów, montażem i testowaniem – zapewniając stałą jakość.

● Bezpośrednie ceny fabryczne każdego NGR, z przejrzystą strukturą kosztów i bez pośredników.

Profesjonalna produkcja i zapewnienie jakości

● Obiekty posiadające certyfikat ISO 9001 z dedykowanymi liniami produkcyjnymi rezystorów siatkowych ze stali nierdzewnej.

● 100% testy elektryczne (rezystancja, izolacja, dielektryk, badanie próbek BIL) przeprowadzone na każdym urządzeniu.

● Walidacja obrazowania termowizyjnego zapewnia równomierną dystrybucję ciepła podczas symulacji uszkodzenia.

● Doświadczony zespół inżynierów specjalizujący się w zabezpieczeniach systemów średniego napięcia i zgodności z normą IEEE32.

Globalne doświadczenie, zaufany dostawca

● Sprawdzony dostawca dla przedsiębiorstw użyteczności publicznej, firm EPC, operatorów górniczych i deweloperów zajmujących się energią odnawialną na całym świecie.

● Eksportuj osiągnięcia do ponad 40 krajów, w tym do USA, Kanady, Australii, Niemiec, Arabii Saudyjskiej i Singapuru.

● Głęboka wiedza specjalistyczna w zakresie zastosowań uziemień neutralnych w sektorach wytwarzania, dystrybucji i przemysłu energii.

Niekończąca się personalizacja

● Napięcia systemowe: 6,3 kV do 35 kV (wyższe dostępne w wykonaniu niestandardowym).

● Prądy zwarciowe: 10A do 2000A (dostępne są parametry specjalne).

● Oceny czasowe: od 5 sekund do 60 sekund (dostępne są niestandardowe czasy trwania).

● Wartości rezystancji: 1 Ω do 9999 Ω (obliczone dla każdego zastosowania).

● Materiały obudowy: SUS304 / SUS316 / stal malowana / niestandardowe.

● Opcje monitorowania: przekładniki prądowe / czujniki termiczne / styki alarmowe / zdalne monitorowanie.

● Zakończenia: Przepusty wysokiego napięcia / Skrzynki kablowe / Niestandardowe.

Niezawodna dostawa i dożywotnie wsparcie

● Standardowy czas realizacji: 15-20 dni w przypadku ocen standardowych; 20-25 dni na dostosowanie.

● Obszerna dokumentacja: raporty z testów, certyfikaty materiałowe, oświadczenia o zgodności IEEE32, deklaracje CE.

● 12-miesięczna gwarancja ze zdalnym rozwiązywaniem problemów i wysyłką części zamiennych.

● Dostępne wsparcie techniczne w zakresie integracji systemu, koordynacji przekaźników i uruchomienia na miejscu.
