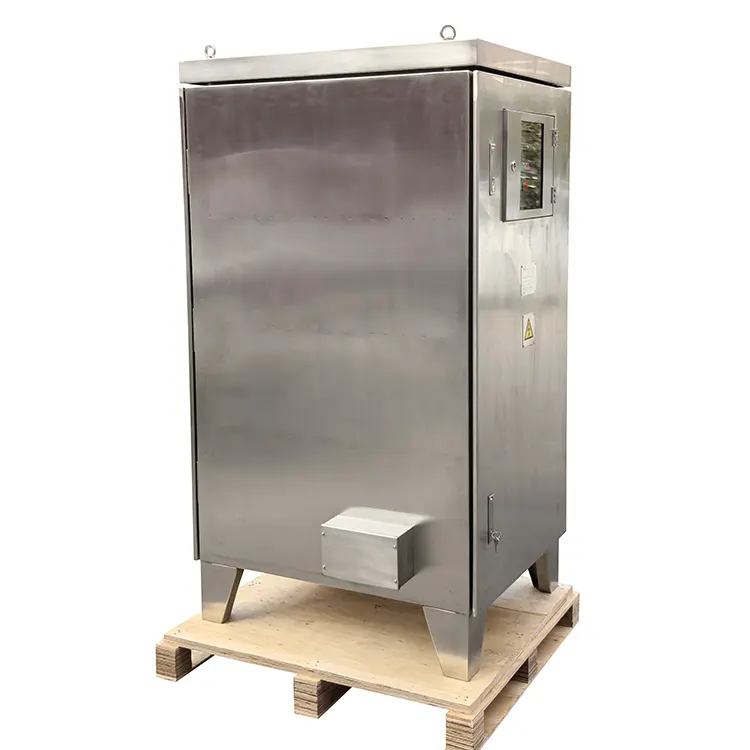

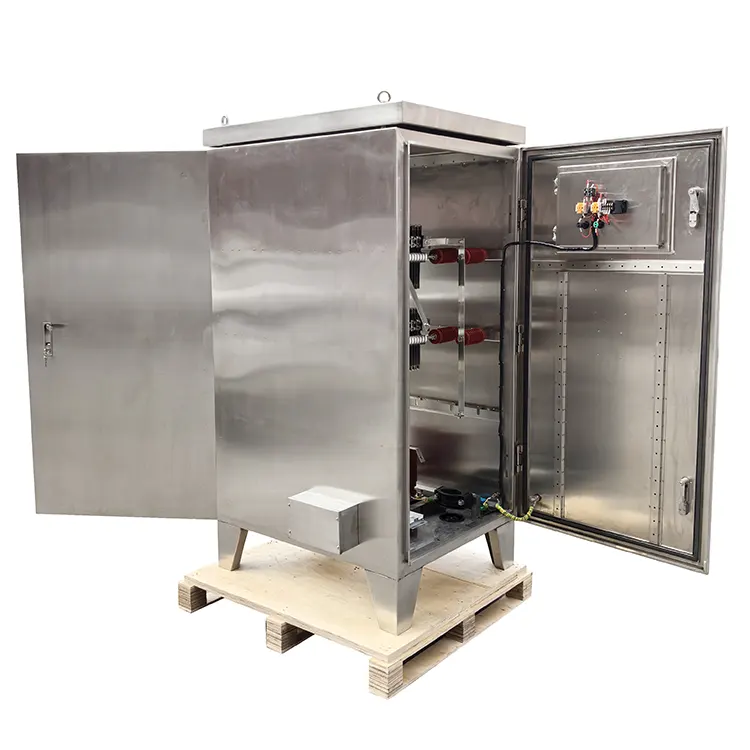

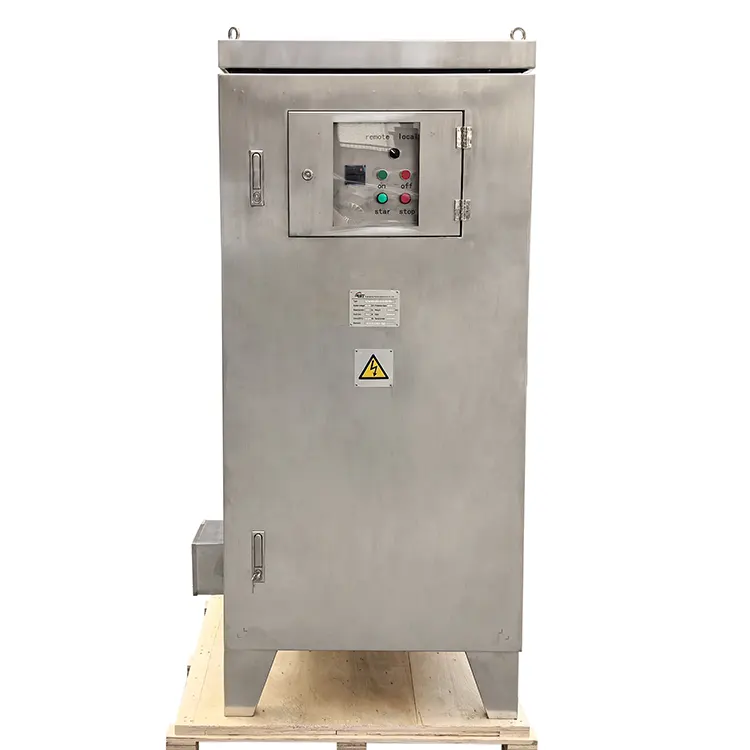

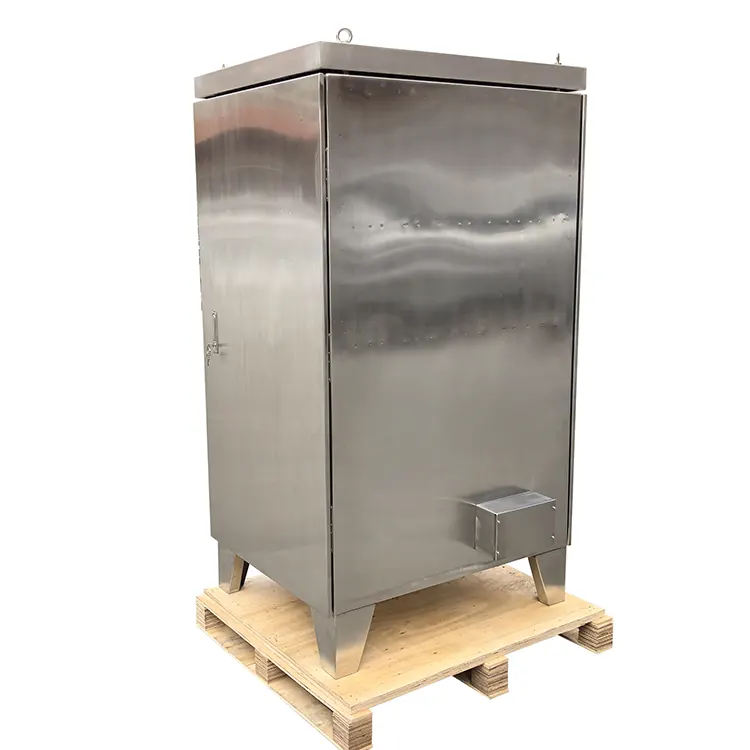

Neutralny rezystor uziemiający

Funkcja produktu

Rezystor uziemienia neutralnego firmy RST Electric odgrywa niezastąpioną rolę w nowoczesnych systemach elektroenergetycznych średniego napięcia. W sieciach solidnie uziemionych lub nieuziemionych zwarcia jednofazowe z uziemieniem mogą generować niszczycielskie prądy, które uszkadzają transformatory, kable i maszyny wirujące, tworząc jednocześnie niebezpieczne potencjały krokowe i dotykowe. Ten rezystor systemu zasilania eliminuje te zagrożenia, umieszczając precyzyjnie obliczoną rezystancję pomiędzy punktem neutralnym systemu a ziemią, ograniczając prąd zwarcia doziemnego do akceptowalnego poziomu – zwykle między 10 A a 2000 A – jednocześnie zapewniając prąd wystarczający dla wrażliwych przekaźników zwarć doziemnych do wykrywania i izolowania dotkniętego obwodu.

Wydajność produktu

Filozofia inżynieryjna tego rezystora uziemienia neutralnego kładzie nacisk na trwałość i wydajność w ekstremalnych warunkach. Element rezystancyjny wykorzystuje konfigurację typu siatki wykonaną z wysokiej jakości stopów stali nierdzewnej (SUS430 i SUS304), wybranych ze względu na ich wyjątkową odporność na korozję, stabilny temperaturowy współczynnik rezystancji i zdolność wytrzymywania powtarzających się cykli termicznych podczas zdarzeń awaryjnych bez degradacji mechanicznej. Elementy te są montowane w solidnych obudowach dostępnych w wielu opcjach materiałowych: stal nierdzewna SUS304 do standardowych zastosowań zewnętrznych, SUS316 do środowisk morskich i przybrzeżnych wymagających doskonałej odporności na mgłę solną lub malowana stal ocynkowana do ekonomicznych instalacji wewnętrznych.

Wydajność elektryczną sprawdza się za pomocą kompleksowych protokołów testowych. Rezystancja izolacji przekracza 100MΩ, natomiast badanie wytrzymałości dielektrycznej przeprowadza się przy poziomach od 32kV do 95kV przez jedną minutę, w zależności od napięcia systemu. Podstawowe wartości znamionowe poziomu impulsu (BIL) mieszczą się w zakresie od 60 kV do 170 kV, zapewniając, że rezystor może przetrwać uderzenia pioruna i stany przejściowe przełączania bez uszkodzenia izolacji. Czasy znamionowe od 5 do 60 sekund uwzględniają różne schematy zabezpieczeń, przy czym rezystor jest zaprojektowany tak, aby pochłaniał całą energię zwarcia, pozostając w granicach temperatur. Jako zaufany producent rezystorów uziemienia neutralnego w Chinach, RST Electric łączy ponad 10-letnie doświadczenie w inżynierii rezystorów mocy z głębokim zrozumieniem globalnych praktyk w zakresie uziemień, aby dostarczać komponenty spełniające rygorystyczne wymagania przedsiębiorstw użyteczności publicznej, obiektów przemysłowych i deweloperów energii odnawialnej na całym świecie.

Specyfikacja techniczna

Cechy produktu

1. Wytrzymałość na wysokie temperatury – Elementy siatki ze stali nierdzewnej zaprojektowane tak, aby wytrzymywały ekstremalne naprężenia termiczne w warunkach prądu zwarciowego bez zniekształceń, ugięcia lub znaczących zmian rezystancji.

2. Charakterystyka stabilnej rezystancji – Stop o niskiej zawartości TCR zapewnia, że ​​rezystancja pozostaje w wąskich tolerancjach podczas cykli zwarciowych, zachowując dokładne ograniczenie prądu.

3. Solidna konstrukcja mechaniczna – Wytrzymałe kratki ze stali nierdzewnej ze wzmocnionymi wspornikami są odporne na wibracje, wstrząsy i siły magnetyczne podczas usterek.

4. Zintegrowane opcje monitorowania – Opcjonalne przekładniki prądowe do zdalnego pomiaru prądu, czujniki termiczne do ochrony przed przegrzaniem i styki alarmowe do integracji ze SCADA.

5. Zgodność z IEEE32 i IEC – Zaprojektowane i przetestowane tak, aby spełniać międzynarodowe standardy dotyczące urządzeń z uziemieniem neutralnym, zapewniając niezawodne działanie i bezpieczeństwo operatora.

6. Szeroki zakres zastosowań – Nadaje się do systemów od 6,3 kV do 35 kV z prądami zwarciowymi od 10 A do 2000 A, uwzględniając różnorodne filozofie ochrony.

7. Elastyczne oceny czasu – dostępne od 5 sekund do 60 sekund, aby dopasować się do konkretnych wymagań dotyczących koordynacji przekaźnika i usuwania usterek.

8. Obudowy odporne na korozję – wybór materiałów, w tym SUS304, SUS316 i malowanej stali ocynkowanej, zapewniających optymalną trwałość w każdym środowisku.

9. Wysokie poziomy izolacji i impulsów – wartości znamionowe BIL do 170 kV i wytrzymywana częstotliwość sieciowa do 95 kV zapewniają przetrwanie uderzeń pioruna i przepięć przełączających.

10. Niestandardowe możliwości inżynieryjne – specjalne napięcia znamionowe, wartości rezystancji, konfiguracje obudów i pakiety monitorowania dostępne dla unikalnych zastosowań.

Aplikacje produktów

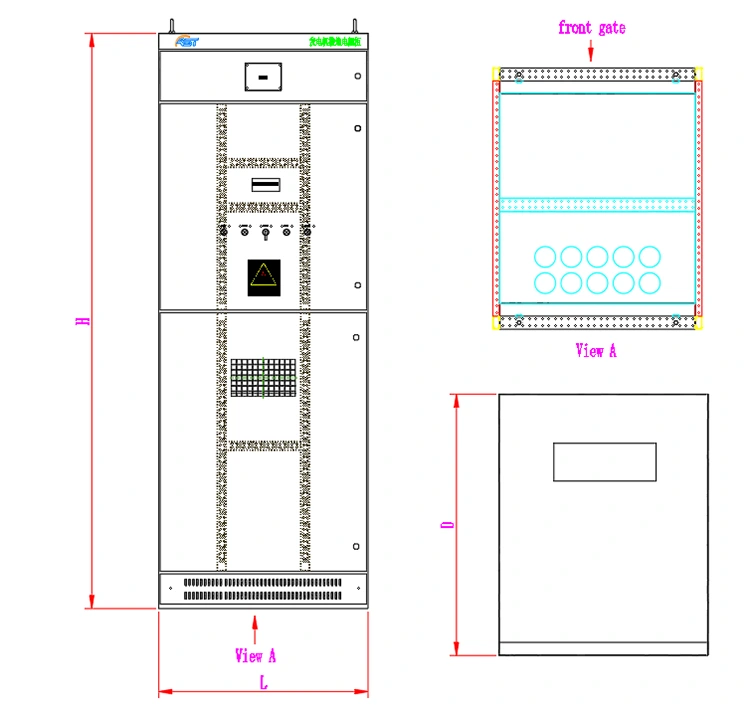

Rysunek i wymiary

Spec L(mm) W(mm) H(mm) Waga (KG)

6,3 i 10 kv-10 ~ 200 A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

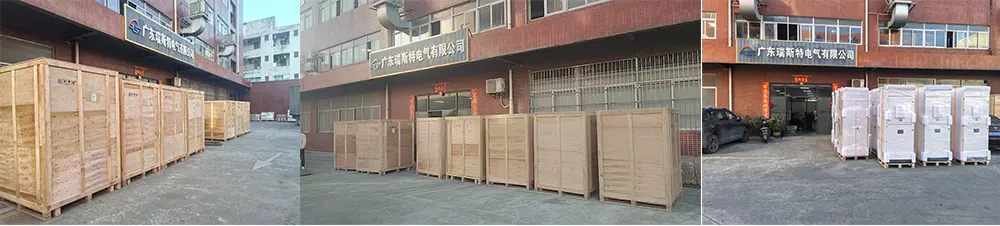

Paczka i wysyłka

RST Electric wdraża rygorystyczne protokoły pakowania dla każdego rezystora uziemienia neutralnego:

● Skrzynia zdatna do eksportu: Każdy NER jest bezpiecznie zamontowany na wytrzymałej stalowej płozie i zamknięty w specjalnie zbudowanej, wolnej od fumigacji skrzyni ze sklejki, zgodnej ze standardami ISPM 15 dotyczącymi transportu międzynarodowego.

● Ochrona przed wilgocią: Jednostki są owinięte folią VCI (inhibitor korozji parowej) z pakietami środka suszącego, aby zapobiec uszkodzeniom spowodowanym kondensacją podczas transportu morskiego.

● Podnoszenie i przenoszenie: Jasne oznaczenie środka ciężkości i punktów podnoszenia; wsporniki transportowe i belki rozporowe zapewniają bezpieczną obsługę dźwigu.

● Ochrona tulei: Tulejki porcelanowe są zabezpieczone kapturkami odpornymi na warunki atmosferyczne i piankową wyściółką, aby zapobiec uszkodzeniom.

● Dokumentacja: Kompleksowa dokumentacja wysyłkowa obejmuje listy przewozowe, certyfikowane raporty z testów fabrycznych, certyfikaty materiałowe i pomoc w odprawie celnej.

● Opcje frachtu: Współpracujemy z doświadczonymi spedytorami transportu ciężkiego w zakresie frachtu morskiego FCL, ładunków projektowych, ładunków drobnicowych lub frachtu lotniczego, w zależności od potrzeb.

Wszystkie jednostki przechodzą pełne testy odbioru fabrycznego (FAT), w razie potrzeby w obecności przedstawicieli klienta, obejmujące pomiar rezystancji, rezystancji izolacji, wytrzymałości dielektrycznej i kontrolę wzrokową.

Często zadawane pytania

P: Jakie podstawowe możliwości produkcyjne posiada RST Electric?

Odp.: RST Electric jest w pełni licencjonowanym i certyfikowanym producentem w Chinach, specjalizującym się w projektowaniu i produkcji rezystorów uziemienia neutralnego od ponad 10 lat. Posiada pełną zdolność produkcyjną w zakresie integracji pionowej, obejmującą produkcję elementów sieci, produkcję osłon, montaż gotowego produktu po kontrolę i akceptację, z których wszystkie są niezależnie kontrolowane w trakcie całego procesu, aby zapewnić stabilną i identyfikowalną jakość produktu oraz wyeliminować ryzyko jakościowe spowodowane outsourcingiem na każdym etapie. Posiadamy fabrykę posiadającą certyfikat ISO 9001, wyposażoną w dedykowane linie produkcyjne rezystorów siatkowych ze stali nierdzewnej oraz podzespołów średniego napięcia. Każdy rezystor uziemiający przed opuszczeniem fabryki zostanie poddany 100% rutynowym testom, obejmującym podstawowe wskaźniki, takie jak wartość rezystancji, rezystancja izolacji i napięcie wytrzymywane przy częstotliwości sieciowej. Jednocześnie zostaną przeprowadzone badania typu, takie jak udar piorunowy (BIL), weryfikacja wzrostu temperatury i krótkotrwała obciążalność prądowa, aby kompleksowo upewnić się, że wydajność produktu spełnia normy. Ponadto nasz zespół inżynierów ma duże doświadczenie i koncentruje się na projektowaniu systemów uziemiających, stosowaniu norm IEEE32/IEC i koordynacji zabezpieczeń. Mogą w pełni kontrolować kompatybilność produktu od projektu po produkcję.

P: Jakie parametry dostosowywania są obsługiwane przez rezystancję uziemienia neutralnego?

Odp.: RST Electric oferuje kompleksowe usługi dostosowywania. Parametry można elastycznie dostosowywać do rzeczywistych scenariuszy zastosowań klientów, aby spełnić różne spersonalizowane potrzeby. Napięcie systemu zazwyczaj mieści się w zakresie od 6,3 kV do 35 kV, a wyższe napięcia można osiągnąć poprzez niestandardową konstrukcję. Prąd zwarciowy obsługuje zakres od 10 A do 2000 A, a w razie potrzeby można opracować specjalne wartości znamionowe. Ocena czasu wynosi od 5 do 60 sekund, a konkretny czas trwania można dostosować. Wartość rezystancji można obliczyć na podstawie scenariusza zastosowania, w zakresie od 1 Ω do 9999 Ω. Ponadto materiał powłoki można wybrać spośród stali nierdzewnej SUS304, SUS316, stali malowanej lub niestandardowych stopów. Poziom ochrony można regulować w zakresie od IP23 do IP65, w zależności od środowiska na miejscu. Jednocześnie przekładniki prądowe (CT), czujniki termiczne, styki alarmowe i interfejsy zdalnego monitorowania mogą być wyposażone tak, aby w pełni spełniać wymagania dotyczące ochrony uziemienia w różnych gałęziach przemysłu.

P: Czy Twoja firma ma doświadczenie w zakresie globalnych dostaw?

Odp.: RST Electric ma rozległe doświadczenie w zakresie globalnych dostaw. Jest zaufanym dostawcą dla wykonawców EPC, przedsiębiorstw energetycznych, operatorów przemysłowych i deweloperów zajmujących się energią odnawialną na pięciu kontynentach. Nasze produkty zostały wyeksportowane do ponad 40 krajów i regionów, obejmujących główne rynki, takie jak Wielka Brytania, Niemcy, Zjednoczone Emiraty Arabskie, Arabia Saudyjska, Australia, Singapur i Republika Południowej Afryki. Zgromadziliśmy głębokie doświadczenie branżowe w zakresie stosowania rezystorów uziemienia neutralnego i znamy różne normy krajowe i międzynarodowe. Możemy precyzyjnie spełnić wymagania zgodności różnych klientów, niezależnie od tego, czy chodzi o systemy elektroenergetyczne, zakłady przemysłowe, czy projekty dotyczące energii odnawialnej. Możemy zapewnić wysoce elastyczne i niezawodne rozwiązania w zakresie rezystancji uziemienia neutralnego, aby pomóc klientom uzyskać bezpieczną ochronę uziemienia dla ich systemów.

P: Jaki jest czas dostawy? Jakie są materiały pomocnicze i gwarancje posprzedażne?

Odp.: RST Electric ma stabilną zdolność produkcyjną i może skutecznie reagować na zamówienia klientów. W przypadku standardowej rezystancji uziemienia neutralnego o regularnych specyfikacjach czas dostawy wynosi 30-45 dni roboczych; w przypadku produktów niestandardowych czas dostawy wynosi 45-60 dni roboczych, co gwarantuje, że nie ma to wpływu na postęp projektu klientów. Do każdej partii produktów będzie dołączona pełna dokumentacja techniczna, w tym raporty z testów, certyfikaty materiałowe, oświadczenie o zgodności IEEE32, oświadczenie IEC oraz instrukcja obsługi i konserwacji, która jest wygodna do zaakceptowania przez klientów, przeglądu zgodności i późniejszego wykorzystania. Zapewniamy 24-miesięczny serwis gwarancyjny. Opierając się na globalnej sieci części zamiennych, możemy zapewnić zdalną diagnostykę usterek i szybką dostawę części zamiennych. Jednocześnie możemy świadczyć usługi o wartości dodanej, takie jak wsparcie w zakresie debugowania na miejscu zgodnie z potrzebami klienta, oraz zapewnić pełną ochronę projektu klienta przez cały proces.

P: Jakie zalety ma wybór RST Electric pod względem kosztów zakupu i stosunku jakości do ceny?

Odp.: Stosujemy model bezpośrednich dostaw fabrycznych, bez podwyżek cen na średnim poziomie. Ceny są całkowicie przejrzyste, co pozwala klientom na zakup wysokiej jakości rezystora uziemienia neutralnego po bardziej rozsądnej cenie, co znacznie poprawia stosunek jakości do ceny. Jednocześnie nasze produkty powstają w całym procesie niezależnej produkcji i przechodzą rygorystyczne kontrole, zapewniając stabilną jakość i długą żywotność, co może skutecznie obniżyć koszty konserwacji i wymiany w przyszłości. Co więcej, nasz zespół inżynierów może zoptymalizować projekt produktu w oparciu o wymagania projektowe klienta, zapewniając jednocześnie, że wydajność spełnia standardy, zapewniając klientom bardziej opłacalne rozwiązania, które równoważą jakość produktu, zgodność i koszty zaopatrzenia, umożliwiając klientom uzyskanie taniej i wysoce bezpiecznej ochrony uziemienia systemu.
