Rezystor pomiaru prądu z gołego stopu

Rezystor pomiarowy prądu z gołego stopu firmy RST Electric reprezentuje najnowocześniejszą technologię precyzyjnego wykrywania prądu. Zaprojektowany do zastosowań, w których przestrzeń na płycie jest na wagę złota, a dokładność pomiaru jest najważniejsza, ten bocznik do montażu powierzchniowego wykorzystuje zaawansowany proces spawania wiązką elektronów w celu połączenia elementu oporowego ze stopu o wysokiej stabilności z elektrodami z czystej miedzi. Ta całkowicie metalowa konstrukcja eliminuje pasożytniczą indukcyjność i termiczne pole elektromagnetyczne typowe dla konwencjonalnych boczników grubowarstwowych lub drutowych, umożliwiając szybkie i dokładne wykrywanie prądu w obwodach wysokiej częstotliwości.

Materiał rdzenia

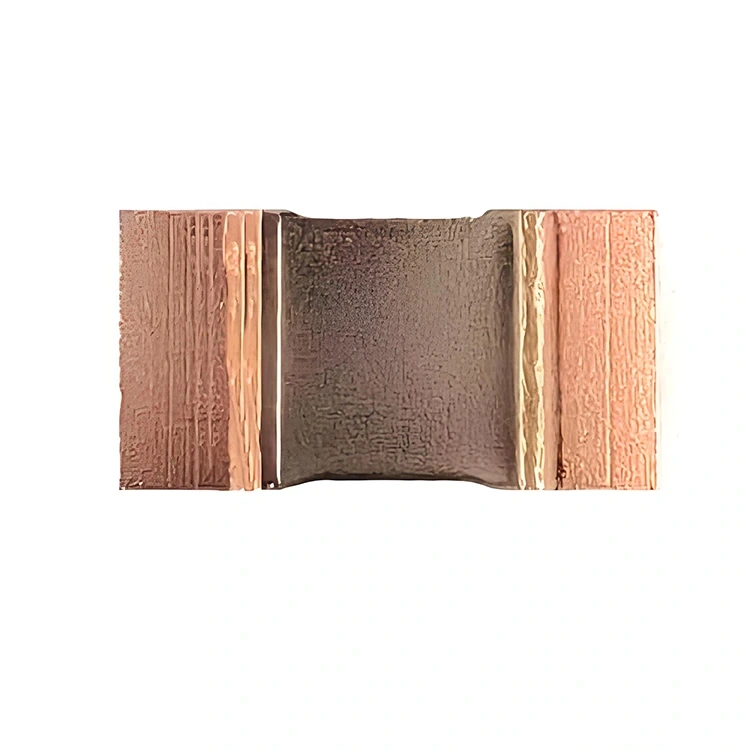

Rdzeniem tego rezystora o niskiej rezystancji jest precyzyjny element stopowy dostępny w trzech wersjach materiałowych: manganina (CuMn) do zastosowań o niskim TCR, Karma (NiCr) zapewniająca doskonałą stabilność oraz FeCrAl (żelazo-chrom-aluminium) do środowisk o wysokiej temperaturze. Element jest zespawany wiązką elektronów z końcówkami z czystej miedzi, tworząc monolityczną strukturę o minimalnej rezystancji styku i wyjątkowej wytrzymałości mechanicznej. Rezultatem jest rezystor, który jest w stanie wytrzymać wysokie prądy udarowe, cykle termiczne i długotrwałe starzenie bez dryfu.

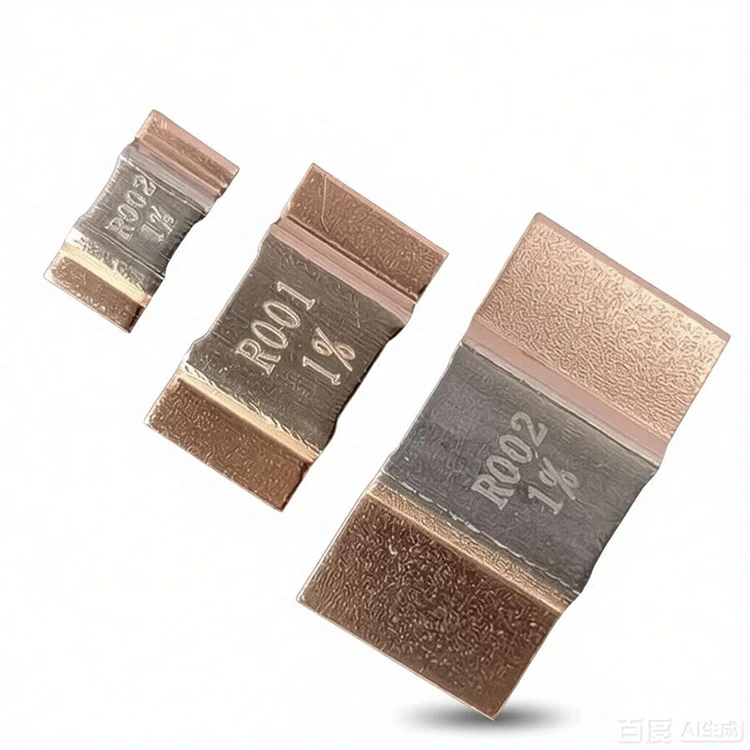

Seria WSN jest dostępna w czterech standardowych rozmiarach do montażu powierzchniowego:

● 2512 (6,4×3,2 mm) – moc znamionowa 3 W, idealna do kompaktowych stopni mocy

● 3920 (10×5,2 mm) – moc znamionowa 5 W, zoptymalizowana do zastosowań motoryzacyjnych i przemysłowych

● 5930 (15×7,2mm) – moc znamionowa 7W, do wysokoprądowych szyn zbiorczych i pakietów akumulatorów

● 2726 (6,95×6,6 mm) – moc znamionowa 5 W, unikalny, niskoprofilowy format kwadratowy do gęstych układów

Wartości rezystancji wahają się od wiodących w branży 0,1 mΩ do 5 mΩ, z tolerancjami tak wąskimi jak ±0,5% i TCR tak niskimi jak ±100 ppm/°C (manganina). Każde urządzenie przechodzi rygorystyczne testy niezawodności zgodnie ze standardami AEC-Q200, obejmujące cykliczne zmiany temperatury, przechowywanie w wysokiej temperaturze, trwałość pod obciążeniem i narażenie na wilgotne ciepło.

Jako zaufany producent rezystorów prądowych ze stopu gołego w Chinach, RST Electric łączy ponad 10 lat precyzyjnej inżynierii rezystorów z zaawansowanymi technikami produkcji, aby dostarczać komponenty spełniające najbardziej rygorystyczne wymagania zastosowań motoryzacyjnych, przemysłowych i związanych z energią odnawialną.

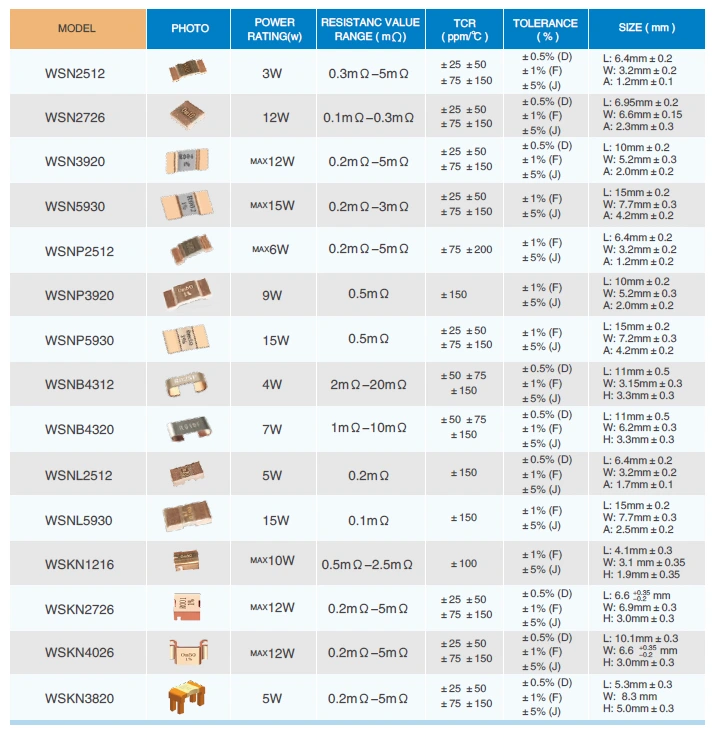

Specyfikacja techniczna

Cechy produktu

1. Konstrukcja spawana wiązką elektronów – monolityczne spoiny stopu z miedzią eliminują opór stykowy i zapewniają wyjątkową wytrzymałość mechaniczną i długoterminową stabilność.

2. Bardzo niska rezystancja do 0,1 mΩ – umożliwia dokładny pomiar setek amperów przy minimalnych stratach mocy i spadku napięcia.

3. Niezwykle niska indukcyjność (0,5 nH – 5 nH) – Prawie zerowa indukcyjność pasożytnicza umożliwia zastosowanie w obwodach przełączających wysokiej częstotliwości (do kilku MHz) bez zniekształceń sygnału.

4. Bardzo niskie termoelektryczne pole elektromagnetyczne (<1µV/°C) – minimalizuje błędy pomiaru spowodowane gradientami temperatury na rezystorze, krytyczne dla precyzyjnego wykrywania prądu.

5. Wiele opcji stopów – wybierz Manganinę (niski TCR), Karmę (wysoka stabilność) lub FeCrAl (wysoka temperatura), aby zoptymalizować wydajność dla określonych zastosowań.

6. Standardowe wymiary SMD – dostępne w rozmiarach 2512, 3920, 5930 i 2726, kompatybilne z zautomatyzowanymi procesami montażu.

7. Wysoka gęstość mocy – do 7 W w kompaktowej obudowie 5930, idealnej do modułów zasilania i akumulatorów o ograniczonej przestrzeni.

8. Tolerancje dokładności – ± 0,5% dostępne dla bardzo dokładnego pomiaru prądu w samochodowych systemach BMS i napędach przemysłowych.

9. Struktura całkowicie metalowa – brak podłoża ceramicznego lub materiałów grubowarstwowych zapewnia doskonałą obsługę impulsów i przewodność cieplną.

Aplikacje produktów

Rysunek i wymiary

Paczka i wysyłka

RST Electric zapewnia bezpieczną dostawę każdego rezystora pomiarowego ze stopu gołego:

● Opakowanie na taśmie i szpuli: Wszystkie rezystory serii WSN są dostarczane na 7-calowych lub 13-calowych szpulach (ilość na szpulę: 4000 dla 2512, 2000 dla 3920/5930, 1000 dla 2726), kompatybilne z automatycznym montażem typu pick-and-place.

● Opakowanie zbiorcze: Dostępne na żądanie do prototypowania lub produkcji w małych seriach.

● Wrażliwość na wilgoć: Rezystory te są klasyfikowane jako MSL 1 (nieograniczony okres trwałości) i nie wymagają specjalnego postępowania w przypadku wilgoci.

● Dokumentacja: Listy przewozowe, świadectwa kontroli i deklaracje materiałowe dołączane do każdej przesyłki.

● Opcje frachtu: Kurier ekspresowy (DHL/FedEx/UPS) dla małych ilości, fracht lotniczy dla średnich ilości, fracht morski dla zamówień masowych.

Często zadawane pytania

1. P: Jakie są zalety wyboru RST Electric?

Odp.: Od ponad 10 lat jesteśmy głęboko zaangażowani w dziedzinę rezystorów pomiarowych ze stopu gołego. Jesteśmy certyfikowanym producentem posiadającym pełną kontrolę nad doborem stopów, spawaniem wiązką elektronów i procesami testowania. Nie ma etapów pośrednich. Fabryka dostarcza produkty bezpośrednio po wysokiej, opłacalnej cenie. Posiadamy bazę produkcyjną posiadającą certyfikat ISO 9001 oraz dedykowane linie produkcyjne. Każdy produkt przechodzi 100% testów elektrycznych, a próbki przechodzą testy niezawodności klasy motoryzacyjnej AEC-Q200. Jakość jest stabilna i możliwa do kontrolowania, a także można ją precyzyjnie dostosować do wymagających scenariuszy, takich jak zastosowania motoryzacyjne i przemysłowe.

2. P: Jakie usługi dostosowywania oferuje Twoja firma?

Odp.: Świadczymy kompleksowe usługi dostosowywania w wielu wymiarach: Rozmiar opakowania obsługuje standardowe specyfikacje, takie jak 2512 i 3920, a także rozmiary niestandardowe; zakres rezystancji wynosi od 0,1 mΩ do 5 mΩ i można dostosować specjalne wartości rezystancji; tolerancja może wynosić zaledwie ± 0,1%, odpowiednia dla różnych wymagań dotyczących precyzji; materiałem może być miedź manganowa, Kama itp. lub stopy niestandardowe; jednocześnie obsługiwana jest opcja TCR od ±100 do ±750 ppm/°C, a powłoka terminala może być wybrana jako czysta cyna, cyna-ołów lub złocenie, zgodnie z zapotrzebowaniem.

3. P: Jakie są gwarancje jakości?

Odp.: Każdy produkowany przez nas rezystor wykrywający prąd ze stopu gołego poddawany jest 100% testom elektrycznym, skupiającym się na sprawdzeniu podstawowych parametrów, takich jak wartość rezystancji i tolerancja. Próbki są również testowane zgodnie z normą AEC-Q200, w tym badania cyklicznych temperatur, trwałości pod obciążeniem, przechowywania w wysokiej temperaturze i wilgotności, które w pełni spełniają wymagania wydajnościowe dla zastosowań motoryzacyjnych. Posiadamy system produkcyjny posiadający certyfikat ISO 9001 oraz profesjonalny zespół inżynierów zajmujący się rozwiązaniami do wykrywania prądu na poziomie motoryzacyjnym, zapewniającymi długoterminową stabilność i niezawodność produktów.

4. P: Jaki jest czas dostawy, metody wysyłki i gwarancje posprzedażne?

Odp.: Czas dostawy jest elastyczny. W przypadku produktów o standardowych rozmiarach zajmuje to 10-15 dni roboczych; w przypadku produktów niestandardowych zajmuje to 15-25 dni roboczych. Metodę wysyłki można wybrać na podstawie zakupionej ilości. W przypadku małych partii można skorzystać z międzynarodowych usług kurierskich, takich jak DHL; w przypadku średnich partii można przyjąć fracht lotniczy; w przypadku dużych partii można zastosować fracht morski. Po sprzedaży udzielamy 12-miesięcznej gwarancji. Dostępna jest zdalna diagnostyka usterek i dostawa części zamiennych. Kompletne dokumenty, takie jak raporty z testów i certyfikaty materiałowe, mogą być dostarczone wraz z towarem. Jednocześnie w całym procesie zapewniane jest wsparcie techniczne w zakresie integracji produktów, aby zapewnić bezproblemowe zakupy.
