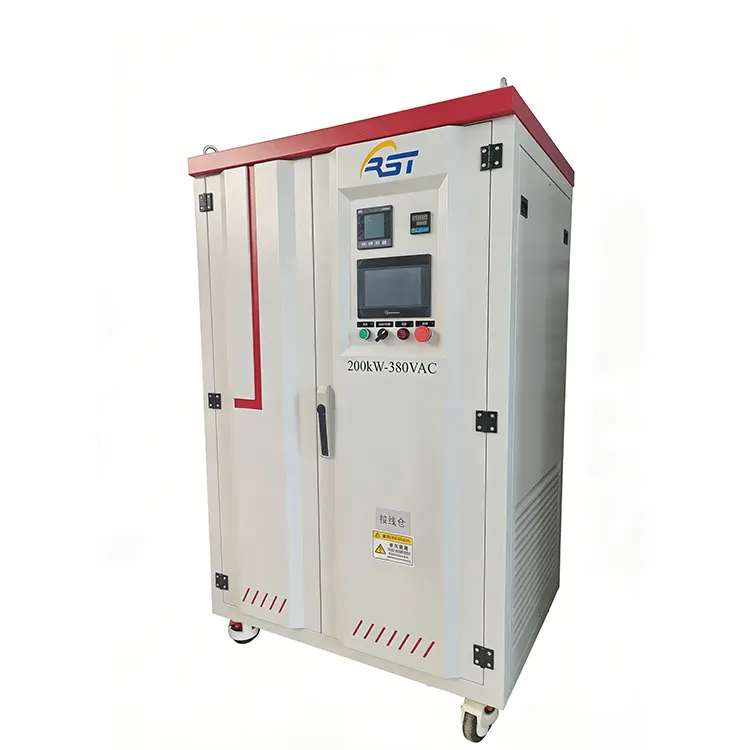

Bank obciążenia rezystancyjnego prądu przemiennego o mocy 200 kW firmy RST Electric to wszechstronne rozwiązanie testowe dostosowane do zadań sprawdzania mocy średniej skali. Odpowiedni do systemów prądu przemiennego 400 V przy 50/60 Hz, ten bank obciążenia rezystancyjnego o mocy 200 kW umożliwia stopniową kontrolę obciążenia z minimalnym krokiem 1 kW, umożliwiając precyzyjną symulację rzeczywistych obciążeń elektrycznych dla generatorów na olej napędowy/gaz, systemów UPS i falowników słonecznych. Jego modułowa konstrukcja upraszcza konserwację, a integracja komponentów najwyższej marki (styczniki Schneider, sterownik PLC klasy przemysłowej) gwarantuje długoterminową niezawodność.

Urządzenie zawiera wielofunkcyjny miernik serii CET PMC, który wyświetla w czasie rzeczywistym napięcie, prąd, moc i częstotliwość z dokładnością klasy 0,5. Dostępny z opcjonalnym zdalnym sterowaniem za pośrednictwem oprogramowania komputerowego lub Modbus-RTU (RS485), bezproblemowo dostosowuje się do zautomatyzowanych środowisk testowych. Niezależnie od tego, czy są wdrażane w centrach danych, farmach fotowoltaicznych czy zakładach przemysłowych, ten bank obciążenia zapewnia dokładność i trwałość wymaganą do krytycznych testów mocy.

Dane techniczne

Cechy produktu

1. Elastyczna kontrola obciążenia o wysokiej rozdzielczości

Minimalny krok wynoszący 1 kW umożliwia precyzyjną symulację od stanu bez obciążenia do 200 kW przy pełnym obciążeniu, spełniając różnorodne wymagania testowe, od małych ładowarek akumulatorów po duże zespoły prądotwórcze.

2. Szybka reakcja i symulacja dynamiczna

Szybkie zmiany stopnia obciążenia (styczniki sterowane elektrycznie i utrzymywane) umożliwiają dynamiczną symulację rzeczywistych warunków obciążenia, w tym testy nagłego odrzucenia obciążenia i analizę odpowiedzi przejściowej.

3. Najwyższej jakości komponenty o długiej żywotności

Wykorzystuje komponenty światowej sławy marki: styczniki Schneider/ABB, sterownik PLC klasy przemysłowej oraz samodzielnie opracowane elementy rezystancyjne ze stopu niklowo-chromowego (w osłonie ze stali nierdzewnej, 3-letnia gwarancja).

4.Modułowa konstrukcja ułatwiająca konserwację

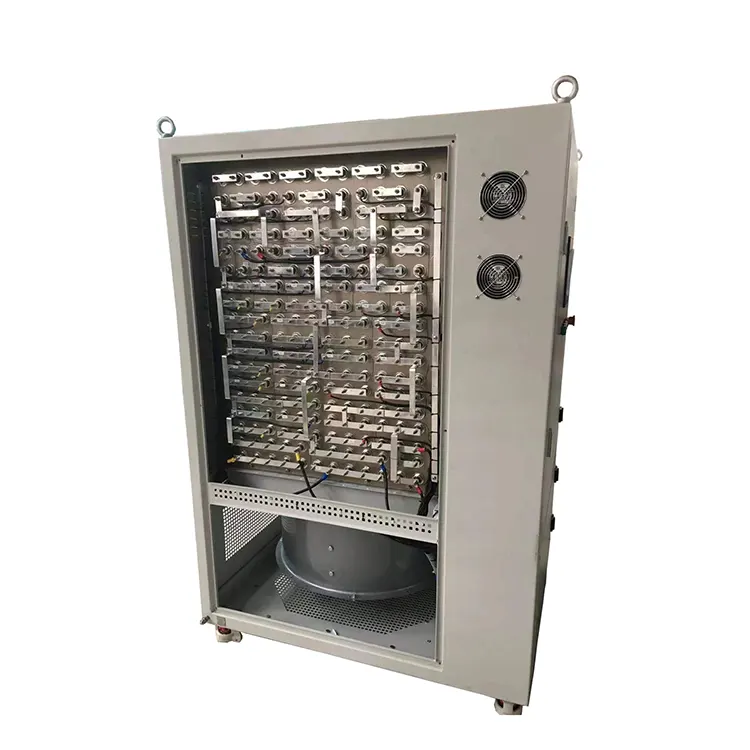

Elementy rezystancyjne montowane w łatwo dostępnych, wysuwanych tacach. Modułowa konstrukcja upraszcza konserwację, skraca przestoje i obniża całkowity koszt posiadania.

5. Programowalny sterownik PLC z ekranem dotykowym HMI

Standard: Panel przyciskowy z licznikami cyfrowymi;

Opcjonalnie: 7-calowy kolorowy ekran dotykowy HMI z programowalnym sterownikiem logicznym (PLC), który umożliwia dostosowanie automatycznych sekwencji testowych. Użytkownicy mogą wstępnie ustawić profile obciążenia (wiele kroków z czasem trwania) w celu w pełni zautomatyzowanej walidacji generatora.

6. Kompleksowe zabezpieczenia bezpieczeństwa

Monitorowanie nadmiernej temperatury z automatycznym odłączaniem obciążenia, wykrywanie awarii wentylatora z blokadą obciążenia, bezpieczniki obwodu odgałęzionego na każdym stopniu obciążenia (maks. 50 kW na odgałęzienie), przycisk zatrzymania awaryjnego i oddzielne przedziały sterujące/termiczne zapobiegające uszkodzeniom cieplnym wrażliwych elementów elektronicznych.

Aplikacje produktów

Testowanie generatorów (diesel i gaz)

Bank obciążenia rezystancyjnego o mocy 200 kW idealnie nadaje się do rozruchu, testów sprawdzających obciążenie, okresowych testów niezawodności i zapobiegania „mokrym układaniu” silnika (nagromadzeniu się niespalonego paliwa) przy regulacji minimalnego obciążenia. Spełnia standardy NFPA 110 dotyczące awaryjnych systemów zasilania.

Systemy UPS (zasilacze bezprzerwowe)

Sprawdza wydajność, czas pracy (test rozładowania akumulatora) i wydajność 3-fazowych jednostek UPS w centrach danych, szpitalach i obiektach infrastruktury krytycznej.

Falowniki słoneczne i odnawialne

Testuje falowniki podłączone do sieci i poza nią pod kontrolowanym obciążeniem rezystancyjnym w celu sprawdzenia mocy wyjściowej, wydajności cieplnej i zgodności z siecią.

Systemy magazynowania energii (ESS)

Ocenia wydajność akumulatorów i falowników w zastosowaniach ESS, w tym testowanie cyklu ładowania/rozładowania i walidację systemu.

Przemysłowe zasilacze i PDU

Zapewnia niezawodność źródeł prądu przemiennego i jednostek dystrybucji zasilania (PDU) w środowiskach produkcyjnych, zakładach motoryzacyjnych i obiektach lotniczych.

Opcje sterowania i komunikacji

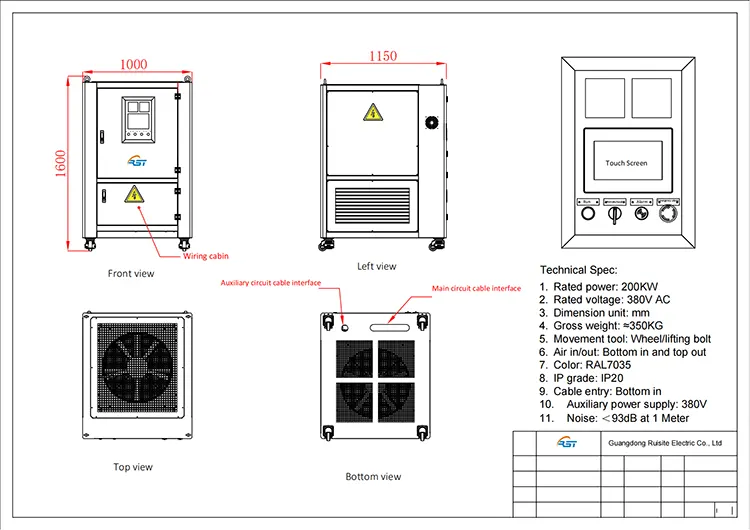

Rysunek i wymiary

Paczka i wysyłka

RST Electric zapewnia bezpieczną i terminową dostawę każdego banku obciążenia rezystancyjnego o wartości 200 kW:

Opakowanie ochronne – Przemysłowe opakowanie z folii antystatycznej i barierowej chroniącej przed wilgocią, umieszczone w dostosowanej do indywidualnych potrzeb wyściółce z pianki o dużej gęstości, ze wzmocnioną obudową ze sklejki do ciężkich jednostek.

Mocowanie konstrukcyjne – Wewnętrzne usztywnienia i podkładki amortyzujące zapobiegające przesuwaniu się podzespołów lub uszkodzeniom wibracyjnym podczas transportu.

Ochrona terminali i panelu sterowania – Osłony terminali uszczelnione kapturkiem termokurczliwym, panel sterowania owinięty folią bąbelkową i zabezpieczenia narożników chroniące przed kurzem, wilgocią i uderzeniami.

Dokumentacja – w zestawie lista pakowania, raport z testów fabrycznych, certyfikat pomiaru rezystancji, arkusz danych wyłącznika termicznego/NTC, schemat połączeń i instrukcja instalacji.

Opcje frachtu –
Kurier ekspresowy (DHL/FedEx/UPS) dla jednostek próbnych;
Fracht lotniczy dla małych i średnich partii;
Fracht morski (kontener 20FT/40FT) w przypadku zamówień masowych, z drewnianą paletą i taśmami do przenoszenia wózkiem widłowym.

Cła i zgodność – Pudełka ze sklejki poddanej fumigacji w standardzie eksportowym, zgodne z normą ISPM-15 dla przesyłek międzynarodowych.

Dlaczego warto wybrać RST Electric?

Kiedy testowanie obciążenia o dużej wydajności spotyka się z niezawodnością przy pracy ciągłej, RST Electric zapewnia to.

Bezpośrednio w fabryce, specjalista w zakresie banków obciążeń rezystancyjnych

Certyfikowany producent z siedzibą w Chinach, specjalizujący się w rezystancyjnych bankach obciążenia dużej mocy (1 kW – 500 kW +) do testowania generatorów, UPS i akumulatorów.

Własne nawijanie elementów, spawanie, montaż i kalibracja termiczna – pełna kontrola jakości pod jednym dachem.

Bezpośrednie ceny fabryczne z przejrzystą strukturą, bez pośredników i ukrytych kosztów.

Profesjonalne zapewnienie jakości

Obiekty posiadające certyfikat ISO 9001:2015 z dedykowanymi liniami produkcyjnymi do wózków widłowych o dużej wytrzymałości.

100% testów przed wysyłką:

Test stopniowego/ciągłego obciążenia mocą (0 → 25% → 50% → 75% → 100%)

Rezystancja izolacji i odporność na wysokie napięcie

Blokada wentylatora i ochrona termiczna (odcięcie przy nadmiernej temperaturze)

Weryfikacja interfejsu sterującego (zdalnego/lokalnego, PLC, PC)

Zespół inżynierów doświadczony w symulacjach termicznych, projektowaniu przepływu powietrza i kalibracji dokładności kroku obciążenia.

Globalne doświadczenie, zaufany partner

Sprawdzony dostawca dla producentów generatorów, integratorów UPS, centrów danych, stoczni i zakładów energetycznych.

Eksportowane do ponad 40 krajów, w tym do Niemiec, USA, Japonii, Australii i Zjednoczonych Emiratów Arabskich.

Głębokie zrozumienie międzynarodowych standardów testowania:

IEC 60146, IEC 61000 (EMC)

UL 508A (przemysłowe panele sterowania)

NEMA ICS 10, GB/T 13675

Nieograniczona personalizacja modeli o mocy 200 kW

Niezawodna dostawa i dożywotnie wsparcie

Czas realizacji:

Standardowa konfiguracja 200 kW: 15–20 dni

Pełne niestandardowe (PLC, ekran dotykowy, rejestracja danych): 25–35 dni

Standardowa 18-miesięczna gwarancja, dostępne opcje rozszerzone (do 36 miesięcy)

Dożywotnie wsparcie obejmuje:

Zdalne rozwiązywanie problemów i aktualizacje oprogramowania sprzętowego

Usługa kalibracji banku obciążenia (coroczna ponowna certyfikacja)

Części zamienne (elementy grzejne, wentylatory, styczniki) magazynowane przez ponad 10 lat

Bezpłatne konsultacje techniczne dotyczące doboru zespołu obciążenia, planowania rozdzielczości kroków i projektowania procedur testowania generatora/UPS
