Rezystor hamowania 20kW

Rezystor hamowania o mocy 20 kW został opracowany w oparciu o rzeczywiste problemy występujące w obiektach przemysłowych. Łączy w sobie duże zużycie energii, wiele rozwiązań chłodzących, konstrukcję elektryczną o niskiej indukcyjności, konstrukcję korpusu o wysokim stopniu ochrony i możliwości dostosowywania pełnowymiarowego. Może skutecznie absorbować regenerowaną energię elektryczną ze zwalniania silnika, stabilizować napięcie szyny DC i zapobiegać wyłączeniom spowodowanym przepięciem i spaleniem podzespołów.

Produkt jest kompatybilny z głównymi napięciami przemysłowymi na całym świecie i nadaje się do różnych warunków instalacji i trudnych warunków zewnętrznych. Przed opuszczeniem fabryki przeszedł pełny zestaw testów wysokonapięciowych i starzenia. Uwzględnia stabilność operacyjną, bezpieczeństwo użytkowania i elastyczność przyszłej adaptacji. Jest to idealny standardowy komponent zużywający energię w branżach takich jak windy, dźwigi, urządzenia do wytwarzania energii wiatrowej, przemysłowe stanowiska testowe i zautomatyzowane linie produkcyjne.

Zaprojektowane specjalnie do zastosowań w przemysłowych warunkach hamowania przy dużych obciążeniach

1. Precyzyjne dostosowanie warunków

Skierowany do urządzeń start-stop o wysokiej częstotliwości i urządzeń hamulcowych o dużej wytrzymałości, takich jak przetwornice częstotliwości, serwonapędy, maszyny dźwigowe i systemy pochylenia turbin wiatrowych, w szczególności rozwiązuje typowe problemy występujące na miejscu, takie jak zwalnianie silnika generujące energię elektryczną w sprzężeniu zwrotnym, wahania sieci i błędy przepięcia sterownika.

2. Stała moc

Standardowy znamionowy ciągły pobór mocy 20 kW, wytrzymujący przeciążenie 40 kW przez krótkie okresy, spełniający zarówno tryby hamowania przerywanego, jak i długotrwałego ciągłego hamowania, odpowiedni do warunków przemysłowych o dużej intensywności.

3. Szeroki zakres odpowiednich branż

Rezystor hamowania o mocy 20 kW można bezpośrednio zastosować w systemach sterowania windami, urządzeniach do podnoszenia portów, przemysłowych platformach testowych, jednostkach wytwarzających energię turbin wiatrowych i przekładniach konwersji częstotliwości linii przenośników, zapewniając dużą wszechstronność oraz prostą wymianę i adaptację.

Specyfikacja techniczna

Zalety strukturalne i rozpraszanie ciepła

1. Wysokiej jakości rdzeń odporny na temperaturę

Wykorzystując odporne na wysokie temperatury rezystory uzwojenia i wielowarstwową strukturę izolacyjną wykonaną z ceramiki i miki, ma wysoki poziom odporności na temperaturę i dobrą stabilność rezystancji. Jest mało prawdopodobne, aby się zestarzał lub dryfował, ani nie jest podatny na przegrzanie podczas długotrwałej pracy.

2. Dostępne trzy opcje chłodzenia

Obsługuje naturalne chłodzenie powietrzem zapewniające cichą pracę, wymuszone chłodzenie powietrzem w celu odprowadzania ciepła o dużej gęstości oraz chłodzenie cieczą do instalacji w wąskich przestrzeniach o wysokich temperaturach i trudnych warunkach. Opcje te można dowolnie wybierać w oparciu o przestrzeń serwerowni i temperaturę otoczenia.

3. Solidna obudowa

Cała maszyna wykonana jest z blach stalowych lub obudów ze stopu aluminium, z technologią natrysku antykorozyjnego. Poziom ochrony to IP54–IP65, co zapewnia ochronę przed kurzem, wodoodpornością i wilgocią, odpowiednią do trudnych środowisk przemysłowych, takich jak tereny zewnętrzne, kopalnie i porty.

Najważniejsze parametry elektryczne

1. Profesjonalna konstrukcja o niskiej indukcyjności

Zoptymalizowany układ uzwojeń znacznie zmniejsza indukcyjność pasożytniczą, nadaje się do przetwornic częstotliwości przełączających o wysokiej częstotliwości, tłumi skoki napięcia oraz chroni sterownik i kolejne elementy elektryczne przed wstrząsami.

2. Kompatybilność z szerokim zakresem napięcia

Rezystor hamowania o mocy 20 kW jest kompatybilny z systemami 380 V-690 V AC, z maksymalną obsługą magistrali 1000 V DC, kompatybilny z głównymi standardami napięcia przemysłowego na całym świecie i może być bezpośrednio dopasowany do projektów eksportowych oraz sprzętu krajowego i zagranicznego.

3. Możliwość precyzyjnego dostosowania wartości rezystora

Wartość rezystancji obejmuje 0,5 Ω-500 Ω dla dowolnego dostosowania, z tolerancją ± 5%, zdolną do ścisłego dopasowania zalecanych parametrów falowników różnych marek, z jednolitą siłą hamowania i płynnym odczuwaniem zwalniania, które można kontrolować.

Aplikacje produktów

Konfiguracja zabezpieczeń

1. Opcjonalne zabezpieczenie przed przegrzaniem

Opcjonalnie dostępny jest termistor NTC i normalnie zamknięty wyłącznik termiczny. Można je podłączyć bezpośrednio do interfejsu zabezpieczającego przetwornicy częstotliwości, zapewniając automatyczne ostrzeżenie o nadmiernej temperaturze lub odłączenie obwodu w celu wyeliminowania ryzyka przegrzania i pożaru.

2. Pełne testy wysokiego napięcia w całej fabryce

Każde urządzenie przechodzi test izolacji przy napięciu wytrzymywanym 2,5 kV, kalibrację rezystancji w temperaturze pokojowej i weryfikację cyklicznych cykli termicznych pobierania próbek. Izolacja jest niezawodna, a współczynnik bezpieczeństwa wysoki.

3. Dostosowujący się do warunków pracy

Obsługuje tryby cyklu hamowania ciągłego i przerywanego. Nie będzie narażony na akumulację ciepła z powodu częstego uruchamiania i zatrzymywania, co znacznie zmniejsza częstotliwość wyłączeń i konserwacji na miejscu.

Zalety instalacji i integracji

1. Wiele metod instalacji

Oferujemy trzy główne formy: stojące na podłodze, montowane na ścianie z boku i 19-calowe do montażu w szafie. Można również dostarczyć niestandardowe wsporniki montażowe, aby dostosować je do istniejących układów szafek.

2. Różnorodne metody okablowania

Rezystor hamowania o mocy 20 kW jest wyposażony w standardowe zaciski śrubowe i miedziane interfejsy magistrali. Dostępne są również niestandardowe opcje okablowania, takie jak przedłużone przewody i wodoodporne głowice kołnierzowe, dzięki czemu proces okablowania jest prosty, a połączenie stabilne.

3. Cała maszyna gotowa do instalacji bez modyfikacji

Wymiary konstrukcyjne, rozmieszczenie okablowania i kolory szafek można dostosować do projektu. Po dostarczeniu sprzęt można bezpośrednio zainstalować i używać, eliminując dodatkowe koszty wiercenia, modyfikacji i debugowania na miejscu.

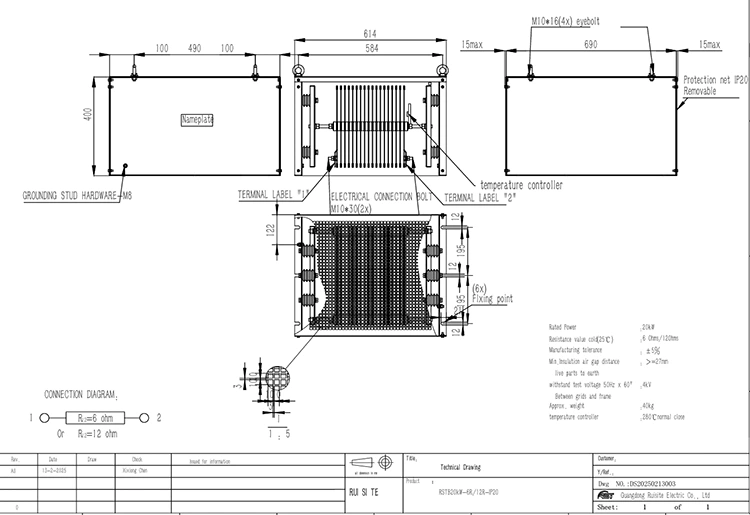

Rysunek i wymiary

Dostawa opakowań i zapewnienie jakości

1. Profesjonalne opakowanie ochronne

Rezystor hamowania o mocy 20 kW jest owinięty folią odporną na wilgoć i wzmocniony pianką. Modele o dużej wytrzymałości pakowane są w skrzynie z klejonego drewna, a zaciski są oddzielnie uszczelniane w celu ochrony, dzięki czemu na produkt nie wpływa wilgoć podczas transportu ani nie ulega uszkodzeniu i deformacji na skutek uderzeń.

2. Kompletna dokumentacja dołączona do towaru

Każde zamówienie dostarczane jest z listą przewozową, raportem z testów fabrycznych, certyfikatem kontroli wartości rezystancji, instrukcją montażu i informacjami o akcesoriach do kontroli temperatury, spełniającymi wymagania dotyczące akceptacji projektu i odprawy celnej w handlu zagranicznym.

3. Niezawodna dostawa i obsługa posprzedażna

Modele standardowe dostarczane są w ciągu 10-15 dni, modele niestandardowe w ciągu 15-25 dni; kompletna maszyna objęta jest 18-miesięczną gwarancją i zapewniamy bezpłatne konsultacje dotyczące schematu obwodu hamulcowego, zdalne debugowanie i pomoc techniczną w zakresie usterek.

Wybierz RST Electric

1. Profesjonalna akumulacja z fabryki źródłowej

Dziesięć lat dedykowanych badań i produkcji rezystorów hamowania i rezystorów obciążenia. Wszystkie procesy, od nawijania, spawania, montażu po testy termiczne, są niezależnie opracowywane i kontrolowane, co zapewnia stałą jakość i brak znaczników pośredników.

2. Ścisły system kontroli jakości

Linia produkcyjna posiadająca certyfikat ISO9001. Każde urządzenie musi zostać poddane testom wartości rezystancji, izolacji, napięcia wytrzymywanego i kontroli temperatury. Jest zgodny z międzynarodowymi normami, takimi jak IEC, UL i NEMA.

3. Globalne doświadczenie w obsłudze projektów

Produkty eksportowane są do ponad czterdziestu krajów. Znajomość lokalnych warunków pracy w Europie, Azji Południowo-Wschodniej i Ameryce Południowej. Możemy pomóc klientom w dopasowywaniu parametrów do projektów i dostarczaniu dokumentacji zgodności.
