Tester banku obciążenia DC

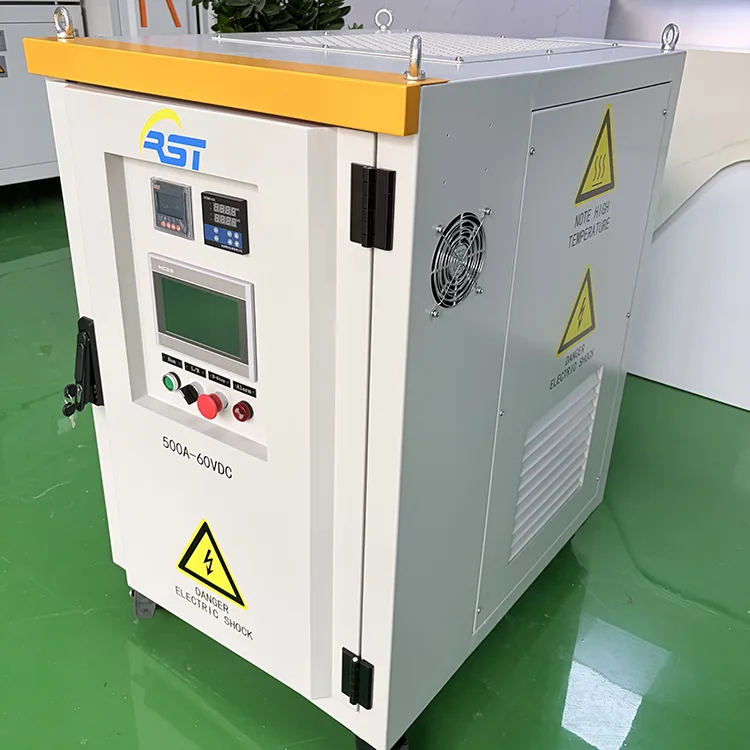

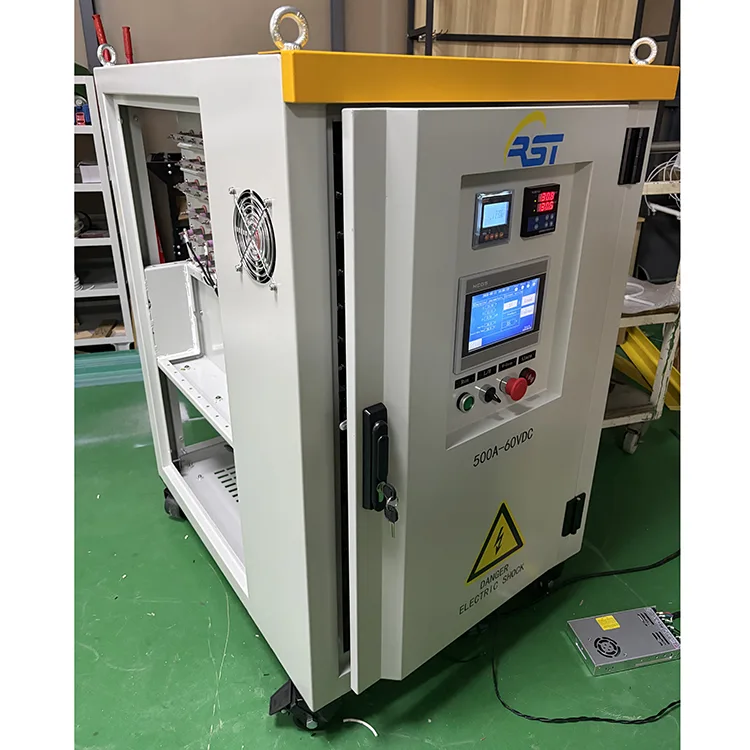

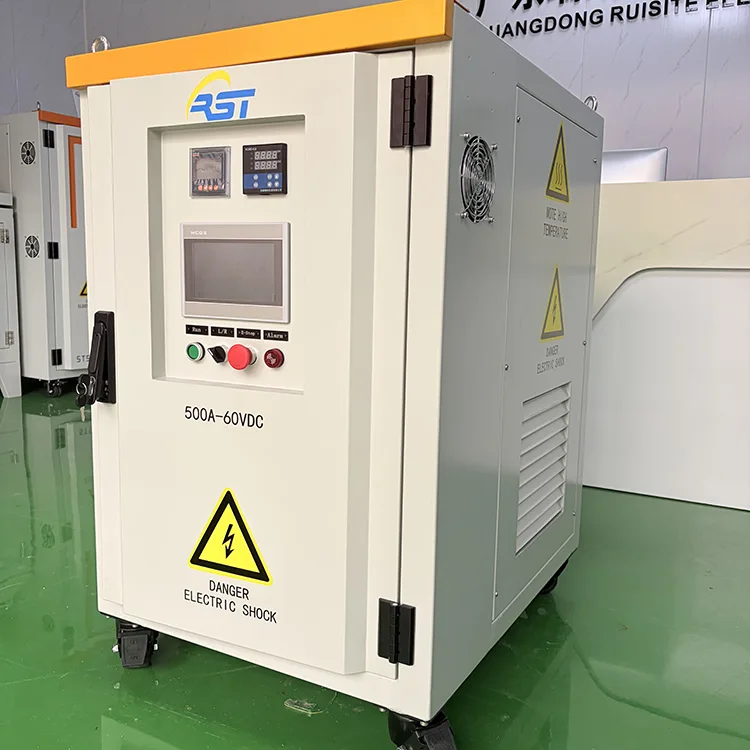

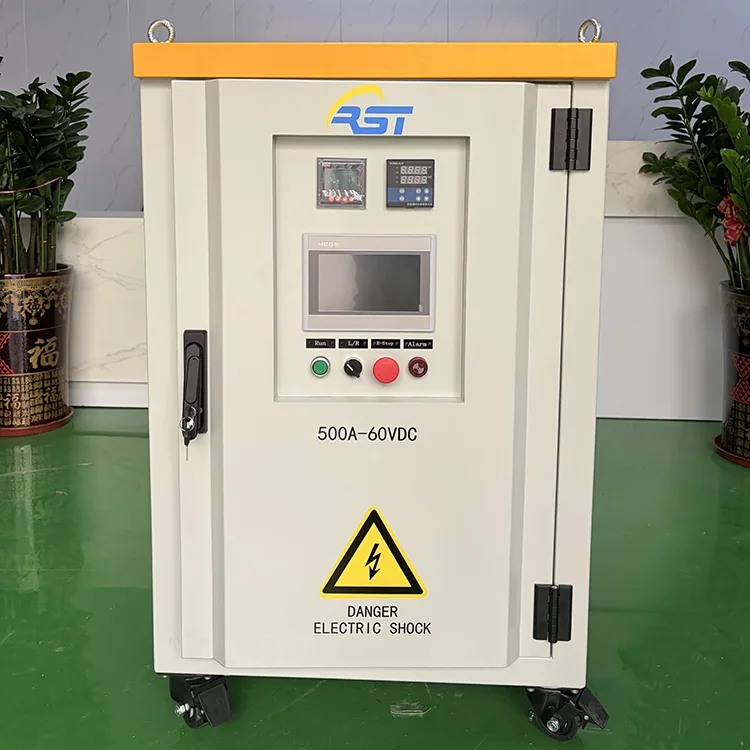

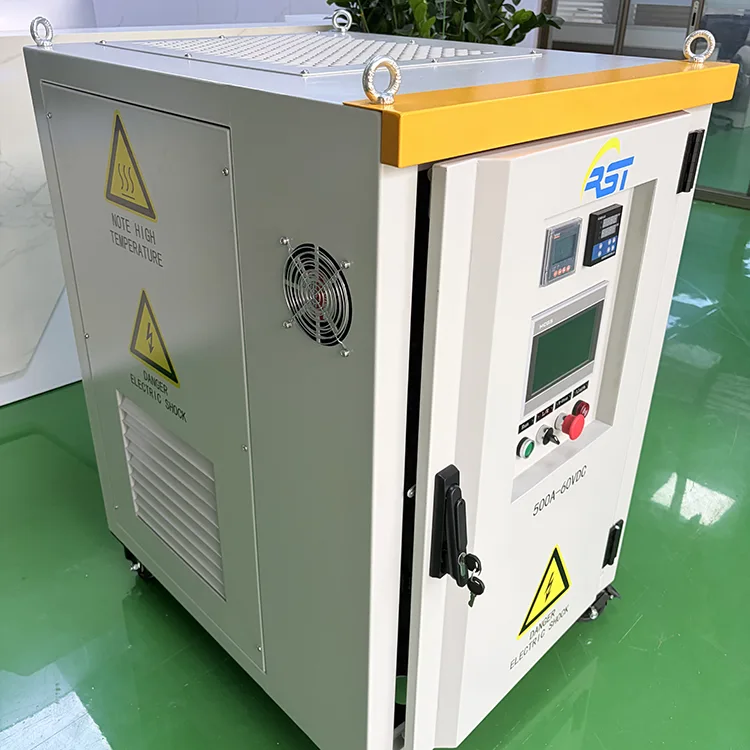

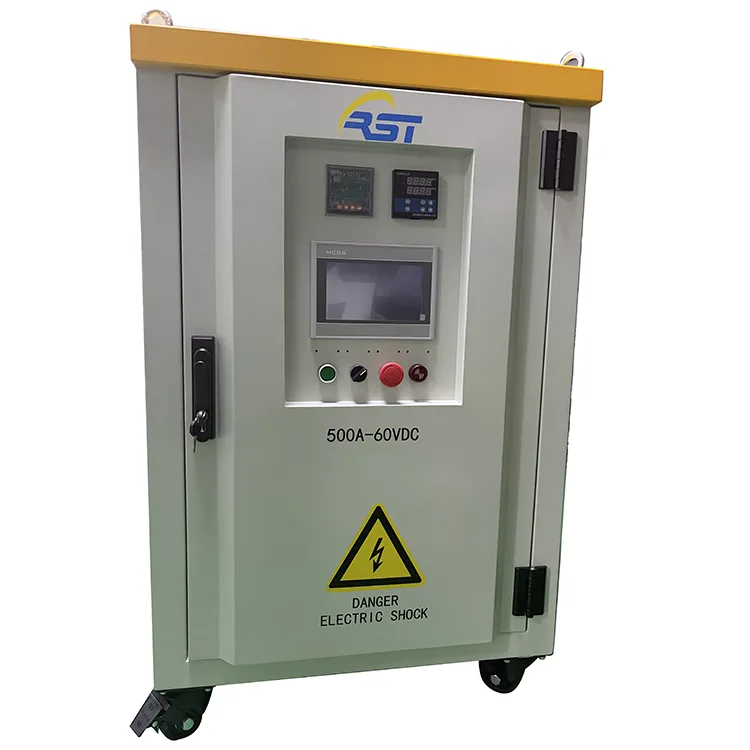

Tester banku obciążenia DC RST-500A-DC60V-R jest wytrzymałym, rezystancyjnym, przemysłowym urządzeniem testowym, zaprojektowanym do symulowania zmiennych warunków obciążenia DC. Jest szeroko stosowany do testowania pojemności pakietów akumulatorów, starzenia stosów ładowania EV DC, zasilania prądem stałym, zasilania telekomunikacyjnego, centrum danych HVDC, nowego magazynowania energii i weryfikacji wydajności petrochemicznego systemu DC.

Jeśli Twój zespół ma problemy z zawodnymi bankami obciążenia, które przegrzewają się podczas krytycznego uruchomienia lub brakuje mu precyzyjnego rejestrowania danych dla systemów prądu stałego, RST-500A-DC60V-R zapewnia stabilne, powtarzalne testy, którym możesz zaufać.

Podstawowe parametry techniczne

Kluczowe zalety produktu

1. Odporna na korozję rura oporowa ze stopu zapewniająca długą żywotność Rezystor ze stali niklowo-chromowej odporny na kwasy i mgłę solną, doskonała izolacja i odprowadzanie ciepła, umożliwia ciągłe, ciągłe rozładowywanie bez szybkiego starzenia, co obniża koszty wymiany sprzętu.

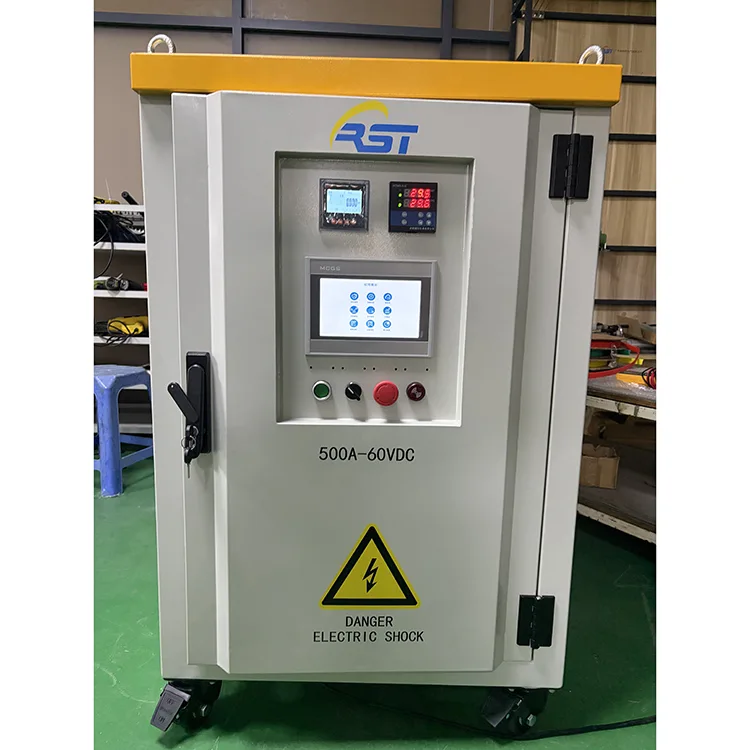

2. Podwójny system sterowania lokalnego i zdalnego Wbudowany ekran dotykowy MCGS do ręcznego/automatycznego ładowania na miejscu; Komunikacja RS485 Modbus-RTU umożliwia centralne zdalne monitorowanie, idealne dla zautomatyzowanych stanowisk testowych starzenia linii produkcyjnych.

3.12-stopniowa ręczna regulacja obciążenia + automatyczne ładowanie stałym prądem Dwa tryby pracy: numeryczne ładowanie stałym prądem (prąd docelowy jednym kliknięciem) i niezależny ręczny przełącznik biegów (przekładnie wielozakresowe 1A ~ 100A). Operatorzy mogą elastycznie symulować warunki pracy przy lekkim, średnim i pełnym obciążeniu dla różnych standardów testowych.

4. Kompletny 6-kierunkowy alarm bezpieczeństwa i mechanizm automatycznego rozładowywania Zatrzymanie awaryjne, przepięcie, przetężenie, nadmierna temperatura, wielofunkcyjne zabezpieczenie przed niskim ciśnieniem wiatru wentylatora. Gdy nieprawidłowa wartość przekroczy próg, system natychmiast odcina wszystkie przekładnie obciążeniowe, uruchamia alarm dźwiękowy i rejestruje dzienniki alarmów, aby uniknąć uszkodzenia próbki testowej.

5. Inteligentna kontrola temperatury i opóźnienia wentylatora Logika automatycznego zatrzymywania wentylatora: wentylator pracuje nieprzerwanie po rozładowaniu, aż temperatura na wylocie spadnie poniżej 40 ℃ lub zakończy się 3-minutowe odliczanie, całkowicie rozproszy ciepło resztkowe, aby wydłużyć żywotność rezystora.

6. Mobilne kółka z hamulcem i kompaktowy układ szafki 4 zamykane, ruchome koła umożliwiające elastyczny transport na miejscu; rozdziel niezależne przedziały okablowania (obwód sterujący / obwód testowy DC), oddziel mocny i słaby prąd, wygodne okablowanie i codzienna kontrola.

7. Monitorowanie danych w czasie rzeczywistym i przechowywanie zapisów alarmów. Ekran dotykowy wyświetla jednocześnie napięcie, prąd, moc, temperaturę na wyjściu i temperaturę w pomieszczeniu kontrolnym; cały czas alarmu i szczegóły usterek zapisane w celu późniejszego śledzenia problemów.

Szerokie scenariusze zastosowań

Ten tester banku obciążenia 60 V 500 A DC pasuje do wielu branż przemysłowych:

1.Nowa branża pojazdów elektrycznych: test starzenia stosu ładowania prądem stałym, test rozładowania pokładowego zasilacza, wykrywanie pojemności akumulatora litowego

2.Telekomunikacja i centrum danych: konserwacja rozładowania szafy zasilającej 48/60 V DC, weryfikacja pojemności baterii zapasowej

3. Magazynowanie energii i energii: test wydajności wyjściowej generatora prądu stałego, test cyklu rozładowania akumulatora słonecznego poza siecią

4. Produkcja przemysłowa: test starzenia fabrycznego zasilacza impulsowego DC, symulacja obciążenia prostownika DC

5. Przemysł petrochemiczny i kolejowy: Regularna konserwacja systemu zasilania prądem stałym na stacji

Instrukcja konserwacji codziennej i okresowej

1. Codzienna kontrola przed włączeniem zasilania (około 5 minut, aby zapobiec niekontrolowanej przegrzaniu i awariom elektrycznym)

Elementy inspekcji

● Przewód uziemiający: Wizualnie i ręcznie sprawdź, czy przewód uziemiający szafkę jest dobrze podłączony i nie jest luźny.

● Wlot/wylot powietrza: Upewnij się, że w promieniu 3 metrów od wlotu i 5 metrów od wylotu powietrza nie ma żadnych przeszkód, aby zapewnić niezakłócony przepływ powietrza.

● Działanie wentylatora: Po uruchomieniu sprawdź, czy nie występują nietypowe dźwięki łożysk, gwałtowne wibracje lub zacięcia.

● Wnętrze komory rezystora: Otwórz drzwiczki dostępowe i sprawdź, czy nie ma żadnych upadłych ciał obcych lub nagromadzonego kurzu.

● Przyciski panelu i wyłącznik awaryjny: przetestuj wszystkie przyciski fizyczne, wyłącznik awaryjny i ekran dotykowy, aby zapewnić czułość reakcji.

Plan regularnej konserwacji zapobiegawczej

Co 2-4 tygodnie (dostosować w zależności od poziomu zapylenia w warsztacie)

Wyczyścić filtr powietrza wlotowego (filtr znajdujący się na spodzie urządzenia można myć).

Działanie: Wyjmij filtr → Wypłucz w celu usunięcia kurzu i oleju → Dokładnie wysusz przed ponownym montażem.

Uwagi: Nigdy nie używaj urządzenia bez filtra.

Co kwartał (co 3 miesiące) – Deep Maintenance

Przed rozpoczęciem pracy: Odłącz zasilanie i zabezpiecz/oznacz maszynę (LOTO). Poczekaj, aż wewnętrzne komponenty całkowicie ostygną.

● Test rezystancji izolacji: Wartość standardowa ≥ 2MΩ. Jeśli wartość spadnie poniżej tej wartości, natychmiast zatrzymaj maszynę i sprawdź, czy elementy izolacyjne nie są uszkodzone przez wilgoć lub zwęglone.

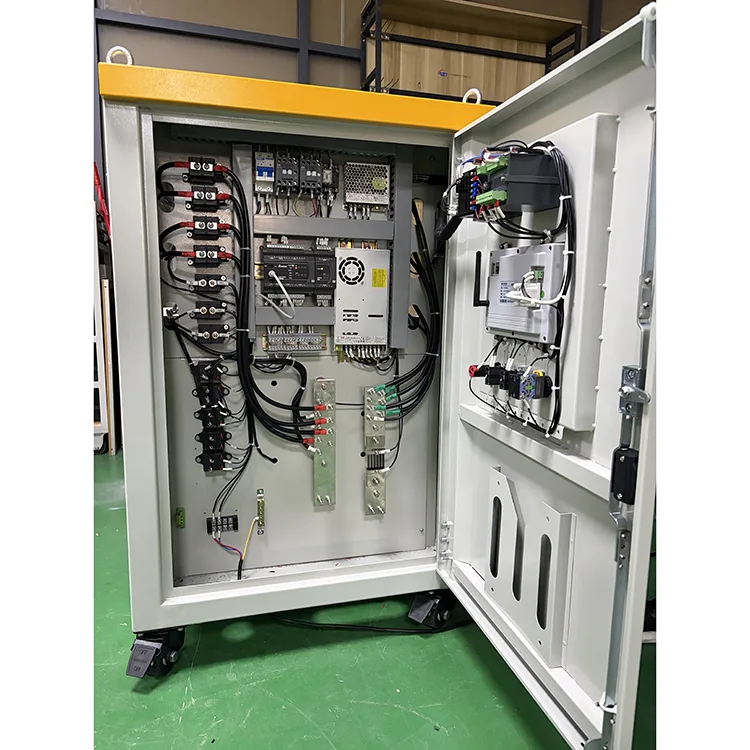

● Dokręć połączenia elektryczne: Otwórz przednie i tylne drzwi i dokręć po kolei wszystkie luźne zaciski i śruby mocujące.

● Kontrola wzrokowa elementu rezystora: Sprawdź rurki rezystora ze stopu niklowo-chromowego pod kątem nietypowych odbarwień (utleniania i zaczerwienienia), deformacji, zmniejszonego rozmiaru oczek lub przyczepienia się ciał obcych.

● Dokładne czyszczenie elementów rezystora: Delikatnie usuń kurz z wnętrza i na zewnątrz rurek za pomocą miękkiej szczotki lub suchego, sprężonego powietrza pod niskim ciśnieniem (≤5 bar).

● Pomiar rezystancji: Zmierz rzeczywistą wartość rezystancji dla każdego zakresu za pomocą multimetru, zapisz odczyty i wymień wszelkie dryfujące/uszkodzone rezystory.

● Weryfikacja parametrów alarmu: Uzyskaj dostęp do strony ustawień HMI i sprawdź każdy próg alarmowy, w tym temperaturę i ciśnienie powietrza, aby upewnić się, że odpowiadają ustawieniom fabrycznym.

Co sześć miesięcy – Weryfikacja momentu obrotowego połączenia

Ważne: Długotrwałe cykle termiczne mogą powodować poluzowanie szyn zbiorczych i śrub wysokoprądowych, co prowadzi do zwiększonej rezystancji styków i miejscowego przegrzania.

Działanie: Za pomocą skalibrowanego klucza dynamometrycznego dokręcić kolejno wszystkie połączenia śrubowe szyn zbiorczych i rdzenia, zgodnie ze standardową wartością momentu obrotowego określoną w załączonej instrukcji.

Rozwiązywanie typowych usterek

1. Alarm zatrzymania awaryjnego Przyczyna: wciśnięty czerwony przycisk zatrzymania awaryjnego;

Rozwiązanie: Obróć wyłącznik awaryjny w prawo, aby zresetować i ponownie uruchomić urządzenie

2. Alarm nadmiernej temperatury Przyczyna: zablokowany kanał powietrzny, awaria wentylatora, długotrwałe pełne obciążenie bez rozpraszania ciepła;

Rozwiązanie: Oczyść otwory wentylacyjne, sprawdź okablowanie wentylatora, wstrzymaj test, aby ostygnąć

3. Alarm nadmiernego napięcia/przetężenia Przyczyna: Test wyjścia DC przekracza zadany próg;

Rozwiązanie: Sprawdź wartość graniczną napięcia/prądu na stronie ustawień, dostosuj przykładową moc wyjściową zasilacza

4. Alarm niskiego ciśnienia wiatru na wentylatorze Przyczyna: Wentylator nie został uruchomiony, poluzowane okablowanie, odwrócony kierunek wylotu powietrza;

Rozwiązanie: Uruchom ponownie wentylator, ponownie dokręć końcówki wentylatora, sprawdź przepływ powietrza w górę od górnego wylotu

Często zadawane pytania

P1: Czy RST-500A-DC60V-R może testować zarówno akumulatory, jak i zasilacze prądu stałego?

Tak, jest do tego specjalnie stworzony. Tester banku obciążenia DC działa w trybie prądu stałego, w którym rezystancja wewnętrzna zmienia się dynamicznie, aby utrzymać ustawiony prąd (np. 500 A) na stałym poziomie, nawet gdy napięcie testowanego urządzenia ulega wahaniom. Dzięki temu idealnie nadaje się zarówno do testu rozładowania akumulatora telekomunikacyjnego 48 V, jak i testu wypalenia zasilacza przemysłowego 60 V.

P2: Jak zintegrować tester banku obciążenia DC z moim automatycznym stanowiskiem testowym?

Panel tylny wyposażony jest w interfejs Modbus-RTU poprzez RS485. Możesz łatwo napisać prosty skrypt w Pythonie, LabVIEW lub sterowniku PLC, aby wysyłać polecenia takie jak „Ustaw prąd 350A” i odczytywać w czasie rzeczywistym alarmy dotyczące napięcia, prądu i stanu. Mapa rejestrów Modbus jest w pełni udokumentowana w instrukcji obsługi.

Pytanie 3: Poziom hałasu wynosi 70 dB. Czy to nadaje się do środowiska laboratoryjnego?

W odległości 1 metra hałas przy pełnym obciążeniu wynosi ≤70 dB, co jest porównywalne z głośnym odkurzaczem. Jest przeznaczony do hal przemysłowych lub dedykowanych stanowisk testowych. W przypadku długotrwałego użytkowania w laboratorium użytkownicy często umieszczają tester banku obciążenia DC w sąsiednim pomieszczeniu z przelotowym połączeniem szynowym, ponieważ sterowanie jest całkowicie zdalne.

P4: Co oznacza litera „R” w numerze modelu?

Litera „R” oznacza typ obciążenia czysto rezystancyjnego. W przeciwieństwie do obciążeń pojemnościowych i indukcyjnych, to urządzenie charakteryzuje się współczynnikiem mocy równym jedności (PF=1), tworząc prawdziwe obciążenie wolne od zniekształceń. Jest to niezbędne do dokładnego testowania rzeczywistego czasu pracy akumulatorów i zachowania termicznego zasilaczy bez wprowadzania zmiennych mocy biernej.

P5: Co się stanie, jeśli podczas testu nastąpi awaria zasilania pomocniczego 230 VAC?

Jest to krytyczny scenariusz dotyczący bezpieczeństwa. W przypadku utraty zasilania pomocniczego styczniki natychmiast odłączą obciążenie DC, doprowadzając test do bezpiecznego stanu zerowego obciążenia. Wentylatory chłodzące również się zatrzymają, więc masa termiczna elementów oporowych jest zaprojektowana tak, aby w tym stanie awaryjnym pochłaniać ciepło resztkowe bez uszkodzeń.

Dlaczego warto wybrać banki obciążenia DC serii Ruisite RST?

1. Bezpośredni producent fabryczny z niezależnymi badaniami i rozwojem oraz produkcją, pełnym raportem z testów i instrukcją obsługi dostarczaną z każdym urządzeniem

2. Ścisły fabryczny test starzenia przed dostawą, moduł pomiarowy o wysokiej precyzji klasy 0,5

3. Globalne wsparcie posprzedażne, kompletny dokument techniczny dotyczący wideo i konserwacji

4. Konfigurowalne modele banków obciążenia napięciowego/prądowego dostępne dla różnych wymagań testowych

5. Ścisła kontrola jakości: obwód mocy wytrzymuje test izolacji AC2,5 kV, rezystancja izolacji ≥100 MΩ

Przypadki zastosowań w świecie rzeczywistym

Przypadek 1: Test starzenia baterii i ładowarki DC w laboratorium EV Zjednoczonych Emiratów Arabskich (scenariusz ciągłego testu w wysokiej temperaturze, projekt Dubai New Energy Lab Project)

Niezależny instytut testowania energii w Dubaju w Zjednoczonych Emiratach Arabskich regularnie przeprowadza testy certyfikacyjne akumulatorów litowych i ładowarek DC EV. Stawia wysokie wymagania w zakresie odporności na wysoką temperaturę, stabilnego rozładowania wielkoprądowego i automatycznej rejestracji danych z testerów obciążenia DC. Najważniejsze cechy aplikacji są następujące:

1. Obsługuje napięcie prądu stałego 0–60 V i bezstopniowe rozładowywanie prądem stałym 0–500 A, kompatybilne z akumulatorami słonecznymi 48/60 V i wolnoobrotowymi ładowarkami EV DC o mocy 30 kW do testowania dwufunkcyjnego;

2. Wzmocniona konstrukcja z wymuszonym chłodzeniem powietrzem z dwoma dużymi wentylatorami, stabilna ciągła praca przy pełnym obciążeniu w temperaturze poniżej 40–45 ℃, długoterminowa wysoka temperatura otoczenia bez wyłączania z powodu przegrzania;

3. Wbudowany rejestrator danych z ekranem dotykowym i funkcją eksportu raportu CSV, przechowujący pełne krzywe testowe w celu spełnienia lokalnych standardów certyfikacji produktów energetycznych Zjednoczonych Emiratów Arabskich;

4. Obudowa pyłoszczelna IP23 z kompletnymi obwodami zabezpieczającymi (przepięcie, przetężenie, podłączenie zwrotne, automatyczne wyłączanie w przypadku przegrzania), wyposażona w wyjście alarmowe ze stykiem bezpotencjałowym do zdalnego monitorowania, przystosowane do gorącego i piaszczystego klimatu przybrzeżnego;

5. Skonfigurowane ze standardowymi przemysłowymi modułami sterującymi, stabilna wydajność po częstych, wielogodzinnych cyklach starzenia, znacznie obniżająca koszty pracy związanej z ręczną rejestracją laboratoryjną.

Przypadek 2: Jednostka ładunkowa z hamulcem dynamicznym na platformie wiertniczej na morzu (scenariusz zabezpieczenia antykorozyjnego o dużej wytrzymałości, projekt platformy wiertniczej w Indonezji)

1. Indonezyjska morska platforma wiertnicza wymaga sprzętu wspomagającego hamowanie dla elektrycznych układów napędowych VFD, spełniającego wysokie standardy w zakresie odporności na mgłę solną i stabilnego hamowania w długich cyklach. Najważniejsze cechy aplikacji są następujące:

2.Taśma oporowa ze stopu niklu i chromu o stabilnej wartości rezystancji ± 5%, wyposażona w dwuosiowe wentylatory chłodzące i zabezpieczenie alarmowe różnicy ciśnień powietrza;

3. Wytrzymała szafa malarska przeciw mgle solnej o stopniu ochrony IP23, skutecznie odporna na korozję morską przybrzeżną;

4. Podwójna ochrona monitorowania objętości powietrza i czujnika nadmiernej temperatury, automatycznie wysyłająca sygnał zatrzymania do systemu sterowania wiertnicy w przypadku nieprawidłowego rozpraszania ciepła;

5.Modułowe odłączane elementy oporowe, łatwe do regularnej konserwacji na morzu i szybkiej wymiany uszkodzonych części.

Przypadek 3: Test obciążenia odbiorczego agregatu prądotwórczego farmy wiatrowej (scenariusz długotrwałego testu na zewnątrz, projekt elektrowni wiatrowej w Wietnamie)

1. Duży inwestor zajmujący się energetyką wiatrową w Wietnamie potrzebuje testów akceptacyjnych przy pełnym obciążeniu dla zapasowych zespołów prądotwórczych stacji wspomagających turbin wiatrowych, stawiając rygorystyczne wymagania dotyczące ciągłego rozpraszania ciepła i zewnętrznej ochrony banków obciążenia. Najważniejsze cechy aplikacji są następujące:

2. Dwustronna konstrukcja z wymuszonym chłodzeniem powietrzem o dużym zakrzywionym kanale powietrznym, zapewniająca 12-godzinną nieprzerwaną pracę przy pełnym obciążeniu bez przegrzania;

3. Zintegrowana szafka odporna na deszcz i kurz IP23, wyposażona w lampkę ostrzegawczą o wysokiej temperaturze, odpowiednia do trudnych warunków pogodowych na świeżym powietrzu;

4. Zarezerwowany interfejs komunikacji zdalnej Modbus, obsługujący synchroniczne przesyłanie danych testowych w czasie rzeczywistym do centralnej platformy sterującej farmy wiatrowej;

5. Kompletne, wielowarstwowe zabezpieczenie, w tym wyłączenie przed przegrzaniem, przetężeniem i zwarciem, z uchwytami do podnoszenia i podstawą wózka widłowego do wygodnego podnoszenia i przeładunku w terenie.

Przypadek 3: Test starzenia FAT zasilacza UPS w centrum danych (scenariusz ciągłego testu wsadowego w pomieszczeniu, projekt producenta IDC w Tajlandii)

1. Tajlandzki producent sprzętu do centrów danych przeprowadza w fabryce seryjne testy starzenia zasilaczy UPS w trybie gotowości, wymagając wysokiej wydajności testów i automatycznego rejestrowania danych. Najważniejsze cechy aplikacji są następujące:

2.Bezstopniowo regulowane obciążenie rezystancyjne, obsługujące segmentowy test obciążenia UPS 25%/50%/75%/100% pełnego obciążenia;

3. Wbudowany przemysłowy ekran dotykowy, automatycznie przechowujący dane dotyczące napięcia, prądu, mocy i czasu pracy, raporty z testów eksportowych jednym kliknięciem w celu zgłoszenia kontroli fabrycznej;

4. Niezależna rozdzielona szafa sterownicza, izolowany obszar wysokiego napięcia z oczywistymi znakami ostrzegawczymi, aby uniknąć przypadkowego porażenia prądem podczas testów seryjnych;

5. Zoptymalizowana konstrukcja wentylatora o niskim poziomie hałasu, odpowiednia do długotrwałej pracy ciągłej w pomieszczeniach zamkniętych bez nadmiernych zakłóceń.
