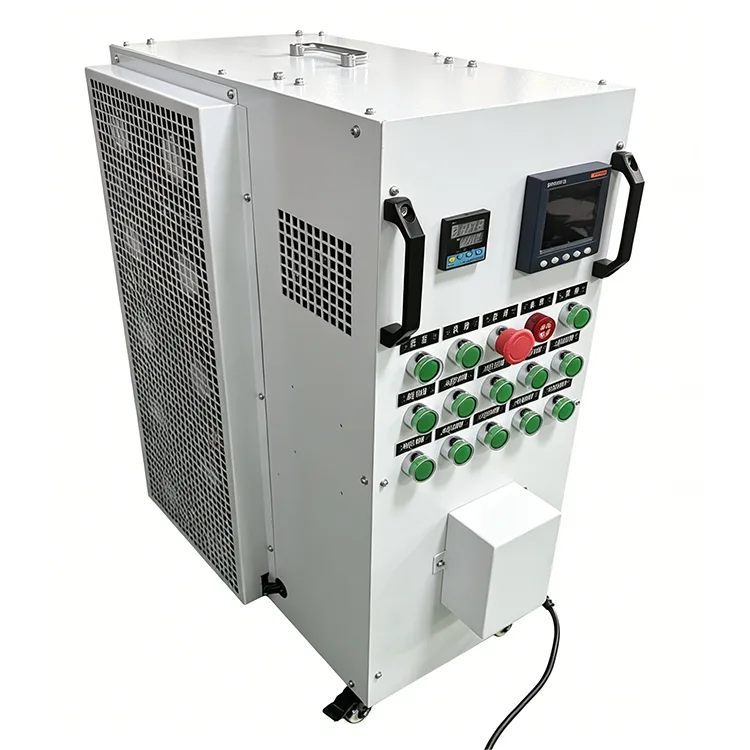

Bank obciążenia 120kW-200VAC

3. Wprowadzenie do materiału i procesu głównego komponentu

3.1 Jednostka rezystora obciążenia

1. Zastosuj drut oporowy ze stopu Fe-Cr-Al o odporności na wysoką temperaturę, odporność na utlenianie i doskonałą stabilność termiczną

2. Nawet wytwarzanie ciepła, brak deformacji i starzenia podczas długotrwałej pracy przy pełnym obciążeniu, niewielki dryf rezystancji

3. Zoptymalizowany pod kątem warunków pracy o częstotliwości pośredniej 400 Hz, niskich strat reaktywnych i stabilnych właściwości czysto rezystancyjnych

3.2 Układ wentylatora chłodzącego

1. Przenośny zespół obciążenia prądu przemiennego o mocy 120 kW i napięciu 200 V jest wyposażony w specjalne ciche wentylatory osiowe, charakteryzujące się dużą wytrzymałością, odpornością na korozję i długą żywotnością

2. Duża objętość powietrza i ciśnienie powietrza, aby szybko rozproszyć ciepło z modułów obciążeniowych

3. Wiele mechanicznych czujników temperatury zainstalowanych w przestrzeni ładunkowej i na wylocie powietrza; automatyczne odłączanie obciążenia i alarm w przypadku przekroczenia temperatury

4. Logika blokady wentylatora: obciążenie można włączyć dopiero po normalnej pracy wentylatora, aby uniknąć przegrzania

3.3 Części rdzenia sterowania elektrycznego i gromadzenia danych

1. Stycznik: seria Schneider LC1D, stykowa ochrona przed ablacją i niezawodne działanie

2. Części sterujące niskiego napięcia: wyłączniki automatyczne Chint/Schneider, przyciski i lampki kontrolne

3. Pozyskiwanie danych: wielofunkcyjny miernik Qingzhi do dokładnego pomiaru napięcia, prądu, mocy i częstotliwości w czasie rzeczywistym

4. Części przewodzące: szyna zbiorcza z czystej miedzi, niskie wytwarzanie ciepła i doskonała odporność na utlenianie

4. Standardowe instrukcje obsługi

4.1 Kontrola przed rozpoczęciem pracy

1. Umieszczenie: Połóż na płaskim terenie w pomieszczeniu; rezerwa przestrzeni wentylacyjnej ≥30cm na bocznym wlocie/wylocie powietrza; nie blokuj kanałów wentylacyjnych

2. Kontrola wyglądu: brak uszkodzeń obudowy; kółka mocno zablokowane; gniazdo lotnicze nienaruszone i szczelne

3. Kontrola obwodu: brak starzenia się okablowania wewnętrznego; zaciski dobrze zamocowane; licznik i wskaźniki w dobrym stanie

4. Kontrola środowiska: Trzymaj z dala od materiałów łatwopalnych i silnych zakłóceń elektromagnetycznych; osusz wcześniej w środowisku o dużej wilgotności

4.2 Procedura okablowania i włączania

1. Okablowanie obciążenia: podłącz do generatora/zasilacza za pomocą dedykowanej wtyczki lotniczej; nie wolno podłączać podczas pracy

2. Włącz zasilanie sterujące 220V/50Hz; urządzenie przechodzi w tryb autotestu i czuwania z podświetleniem panelu

3. Potwierdź brak alarmu o usterce i zresetuj przycisk zatrzymania awaryjnego do normalnego stanu

4.3 Operacja testowania obciążenia

1. Zwiększaj obciążenie krok po kroku za pomocą lokalnego pokrętła: 0 → 25% → 50% → 75% → 100%; nie przełączaj bezpośrednio na pełne obciążenie za jednym razem

2. Obsługa nagłego wzrostu i spadku obciążenia w celu symulacji rzeczywistych scenariuszy wpływu na moc

3. Obserwuj w czasie rzeczywistym napięcie, prąd, częstotliwość i moc na panelu oraz sprawdź dźwięk pracującego wentylatora

4.4 Procedura zamykania i kończenia

1. Redukuj obciążenie krok po kroku do zera; utrzymuj wentylator włączony przez 3 ~ 5 minut w celu rozproszenia ciepła

2. Po całkowitym ochłodzeniu odciąć zasilanie sterujące, następnie odłączyć wtyczkę lotniczą

3. Oczyść powierzchnię szafki z kurzu i wilgoci, zablokuj kółka i przechowuj je prawidłowo

5. Przewodnik codziennej konserwacji według cyklu

5.1 Natychmiastowa konserwacja po każdym użyciu

1. Wyczyść kurz i zanieczyszczenia z powierzchni obudowy oraz z bocznego wlotu/wylotu powietrza, aby kanał powietrzny był drożny

2. Sprawdź włożenie i wyjęcie wtyczki lotniczej; potwierdzić brak przegrzania lub utlenienia zacisków

3. Sprawdź działanie wentylatora pod kątem nietypowego hałasu lub zablokowania obrotów; zresetować przycisk zatrzymania awaryjnego

4. Wytrzyj obudowę z wilgoci, zakryj interfejs osłoną przeciwpyłową i uporządkuj dokumenty uzupełniające

5.2 Regularna comiesięczna konserwacja

1. Dokładnie oczyść łopatki wentylatora i moduły obciążające z kurzu

2. Sprawdź styczniki i wyłączniki firmy Schneider pod kątem ablacji styków lub zaczernienia

3. Zamocuj wewnętrzne miedziane szyny zbiorcze i zaciski przewodów, aby zapobiec poluzowaniu na skutek długotrwałych wibracji

4. Skalibrować dokładność pomiaru, porównując ze standardowym instrumentem; skalibrować natychmiast, jeśli odchylenie przekracza normę

5.3 Kwartalna/roczna profesjonalna konserwacja

1. Sprawdź ogólną rezystancję izolacji za pomocą megaomomierza po wyłączeniu zasilania, zgodnie ze standardem izolacji klasy F

2. Przetestuj jeden po drugim wszystkie funkcje zabezpieczające, w tym przegrzanie, przepięcie, blokadę wentylatora i zatrzymanie awaryjne

3. Sprawdź przewód oporowy pod kątem odkształceń, starzenia lub częściowego odbarwienia

4. Uruchom ciągły test przy pełnym obciążeniu przez 1 godzinę, zapisz parametry, temperaturę i stan alarmu, zachowaj pliki testowe

5. Nasmaruj dolne kółka, aby zapewnić płynny ruch

5.4 Długoterminowa konserwacja przechowywania

1. Przechowywać w suchym, wentylowanym i zacienionym magazynie o temperaturze otoczenia 0 ℃ ~ 40 ℃

2. Włączaj co 3 miesiące na 30 minut, aby uruchomić wentylator i obciążenie w celu usunięcia wilgoci wewnętrznej

3. Załóż osłony przeciwpyłowe na gniazda lotnicze i interfejsy; Chroń szafkę przed wilgocią i rdzą

4. Nie umieszczaj na górze ciężkich przedmiotów, aby uniknąć deformacji obudowy i przemieszczenia wewnętrznych elementów

6. Pełna analiza funkcji zabezpieczających

1. Ochrona przepięciowa: automatycznie rozładowuje i wyzwala alarm, gdy napięcie wejściowe przekracza próg bezpieczeństwa, chroniąc zarówno testowany zasilacz, jak i przenośny bank obciążenia AC o mocy 120 kW 200 V

2. Ochrona przed przegrzaniem: wielopunktowe czujniki temperatury monitorują temperaturę modułu obciążenia w czasie rzeczywistym; automatyczne odciążanie, aby zapobiec przepaleniu rezystancji

3. Ochrona zatrzymania awaryjnego: ręczny wymuszony rozładunek jednym kliknięciem; funkcja ładowania wyłączona w przypadku blokady zatrzymania awaryjnego; moc wentylatora pozostaje włączona, aby zapewnić ciągłe odprowadzanie ciepła

4. Zabezpieczenie blokady wentylatora: Obwód obciążenia zablokowany, jeśli wentylator nie uruchomi się lub zatrzyma się nieprawidłowo, co pozwala uniknąć uszkodzeń spowodowanych wysoką temperaturą bez chłodzenia

5. Adaptacyjne zabezpieczenie przed przeciążeniem: Konstrukcja przekładni stopniowej pozwala uniknąć natychmiastowego wpływu przeciążenia, dostosowując się do różnych warunków wahań napięcia zasilania 400 Hz

7. Często zadawane pytania

1. Włączasz normalnie, ale nie możesz załadować?

Sprawdź trzy punkty:

① Wentylator nie został uruchomiony, blokada wentylatora blokuje funkcję ładowania;

② Przycisk zatrzymania awaryjnego nie jest zresetowany;

③ Słaby styk wtyczki lotniczej lub niewystarczające napięcie sterujące.

2. Częsty alarm dotyczący nadmiernej temperatury podczas pracy?

① Boczny wlot/wylot powietrza zablokowany lub zakurzony;

② Temperatura otoczenia powyżej +55 ℃ w zamkniętej przestrzeni o wysokiej temperaturze;

③ Starzenie się wentylatora przy niewystarczającej prędkości;

④ Długotrwała, ciągła praca przy pełnym obciążeniu, bez odpoczynku.

3. Duże odchylenie w pomiarze napięcia i mocy?

① Słaby styk okablowania z dużą rezystancją styku;

② Wahania parametrów spowodowane szybkim przełączaniem obciążenia;

③ Miernik niekalibrowany przez długi czas. Podłącz ponownie i przeprowadź ponowną kalibrację; skontaktuj się z producentem, aby sprawdzić moduł zbierający, jeśli usterka nadal występuje.

4. Obsługuje połączenie równoległe w celu zwiększenia pojemności?

Tak, połączenie równoległe 1+N jest w pełni obsługiwane przy testowaniu generatorów dużej mocy. Zachowaj to samo napięcie, częstotliwość i synchroniczną regulację przekładni, aby zapewnić stabilną pracę przy łącznym obciążeniu.

5. Nadaje się do długotrwałego użytkowania w środowisku o wysokiej wilgotności i przybrzeżnej mgle solnej?

 Urządzenie może pierwotnie wytrzymać ponad 95% wilgotności względnej; IP20 nadaje się do wewnętrznych maszynowni przybrzeżnych. Co miesiąc czyść pył z mgły solnej i przeprowadzaj regularne testy izolacji, aby znacznie wydłużyć żywotność.

6. Tylko do testowania sprzętu 400 Hz?

 Zaprojektowany głównie dla częstotliwości pośredniej 400 Hz, kompatybilny również ze sprzętem o częstotliwości sieciowej 50 Hz do testowania obciążenia rezystancyjnego z prawidłowymi funkcjami wyświetlania i zabezpieczenia.

7. Czy przenośny bank obciążenia AC o mocy 120 kW i napięciu 200 V może być używany na zewnątrz, narażony na działanie czynników atmosferycznych?

Niezalecane. Jest to model IP20 do użytku wewnętrznego, bez konstrukcji odpornej na deszcz, słońce i kurz na zewnątrz; użycie na zewnątrz łatwo powoduje kondensację wody i wewnętrzne uszkodzenia elektryczne.

8. Jak zresetować po alarmie o usterce?

Najpierw rozładuj do zera, odetnij zasilanie sterujące, rozwiąż problemy z temperaturą/napięciem/usterkami wentylatora; zrestartuj zasilanie po wyeliminowaniu ukrytych zagrożeń, logika ochrony zostanie automatycznie zresetowana.

8. Prawdziwe przypadki zastosowań i recenzje klientów

Przypadek 1: Wojskowy producent energii o średniej częstotliwości

1. Zapotrzebowanie: Fabryczny test pełnego zakresu obciążenia i nagłego obciążenia dla wojskowych agregatów prądotwórczych 400 Hz, zgodny z akceptacją normy wojskowej GJB.

2. Efekt zastosowania: ładowanie krokowe 120 kW z dokładnością i rzeczywistym błędem stabilnym w granicach ±2%; czterokrotna ochrona zapobiega uszkodzeniu prototypu przez zwarcie i przegrzanie; wbudowany miernik eliminuje zewnętrzne urządzenia testujące.

3. Poprawa wydajności: zastąpiono stary sprzęt z rozdzielonym obciążeniem; dostępna obsługa jednoosobowa; wydajność codziennych inspekcji wzrosła o 45%, brak awarii sprzętu w ciągu trzech lat.

4. Opinia klienta: Kompaktowy rozmiar z kółkami zapewniający elastyczne przemieszczanie warsztatu, dokładne parametry i pełną ochronę, w pełni spełnia wymagania akceptacji fabryki wojskowej przy prostej codziennej konserwacji.

Przypadek 2: Przedsiębiorstwo zajmujące się obsługą i konserwacją instalacji elektrycznych na morzu przybrzeżnym

1. Zapotrzebowanie: Coroczna kontrola i test obciążalności morskich trójfazowych agregatów prądotwórczych o napięciu 200 V w warunkach wysokiej wilgotności, mgły solnej i dużych różnic temperatur.

2. Efekt zastosowania: szeroka adaptacja temperatury od -20 ℃ do + 55 ℃, stabilna, ciągła praca bez kondensacji i wyłączania przy wysokiej wilgotności; wymuszone chłodzenie powietrzem stabilne, bez zadziałania związanego z przegrzaniem po 4 godzinach pracy przy pełnym obciążeniu.

3. Rozwiązane problemy: wymień stary, nieporęczny ładunek na produkt o niskiej precyzji i łatwym przegrzaniu; podwojona dokładność pomiaru, zmniejszona roczna awaryjność konserwacyjna o 80%, lepsza odporność na starzenie się mgły solnej.

Przypadek 3: Laboratorium zasilania naziemnego w lotnictwie

1. Zapotrzebowanie: Testy badawczo-rozwojowe zasilacza inwertorowego 400 Hz w uniwersyteckich instytutach badawczych, wymagające częstego przełączania obciążenia i rejestrowania danych elektrycznych.

2. Efekt zastosowania: Płynne przełączanie biegów, obsługuje wielokrotne nagłe zmiany obciążenia w celu symulacji rzeczywistych warunków pracy; Komponenty sterujące Schneider electric o dużej żywotności typu start-stop, bez ablacji styków po setkach codziennych przełączeń; Parametry panelu w czasie rzeczywistym oszczędzają koszty pozyskiwania danych zewnętrznych.

Przypadek 4: Projekt akceptacji generatora rezerwowego w parku przemysłowym

1. Zapotrzebowanie: Fabryczny i lokalny test akceptacji obciążenia przemysłowego zasilacza rezerwowego 200 V, wymagający przenośności i szybkiego wdrożenia.

2. Efekt zastosowania: tylko 45 kg z kółkami ułatwiającymi przemieszczanie, nie wymaga profesjonalnej instalacji, plug-and-play; płynne ładowanie krokowe skutecznie wykrywa spadek napięcia generatora i stabilność częstotliwości; dane testowe można bezpośrednio przesłać do akceptacji.

9. Podstawowe zalety przenośnego banku obciążenia prądu przemiennego o mocy 120 kW i napięciu 200 V

1. Pełna zgodność ze standardami: Zgodny z normami krajowymi, wojskowymi i przemysłowymi, odpowiedni do scenariuszy badań wojskowych, morskich, lotniczych, przemysłowych i naukowych

2. Konfiguracja marki najwyższej klasy: podstawowe komponenty Schneider, Chint i Qingzhi, szyna zbiorcza z czystej miedzi i wysokiej klasy drut oporowy Fe-Cr-Al zapewniający wyjątkową trwałość

3. Lekka i przenośna konstrukcja: korpus o wadze 45 kg z uniwersalnymi kółkami, łatwe przenoszenie przez jedną osobę i rozmieszczenie w pomieszczeniach w dowolnym momencie

4. Pełna ochrona bezpieczeństwa: Czterostopniowa ochrona przed przepięciem, nadmierną temperaturą, zatrzymaniem awaryjnym i blokadą wentylatora, automatycznym alarmem i odciążeniem dla bezpieczniejszych testów

5. Wysoka precyzja i stabilność: wysoki standard dokładności pomiarów elektrycznych i ładowania, mały dryft rezystancji dla długotrwałej pracy; dane testowe ważne do oficjalnego odbioru

6. Elastyczna rozbudowa: 5 stałych, regulowanych biegów oraz obsługa równoległa wielu jednostek, spełniająca wymagania zarówno precyzyjnych testów o niskiej precyzji, jak i łączonych testów o dużej mocy

7. Niski koszt utrzymania: modułowa konstrukcja szafki z uniwersalnymi częściami wymiennymi; codzienna konserwacja wymaga jedynie oczyszczenia kurzu i zamocowania zacisków, co pozwala na oszczędność kosztów i jest łatwe w utrzymaniu

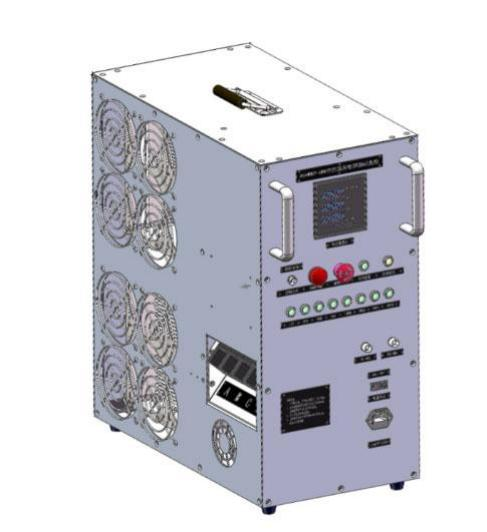

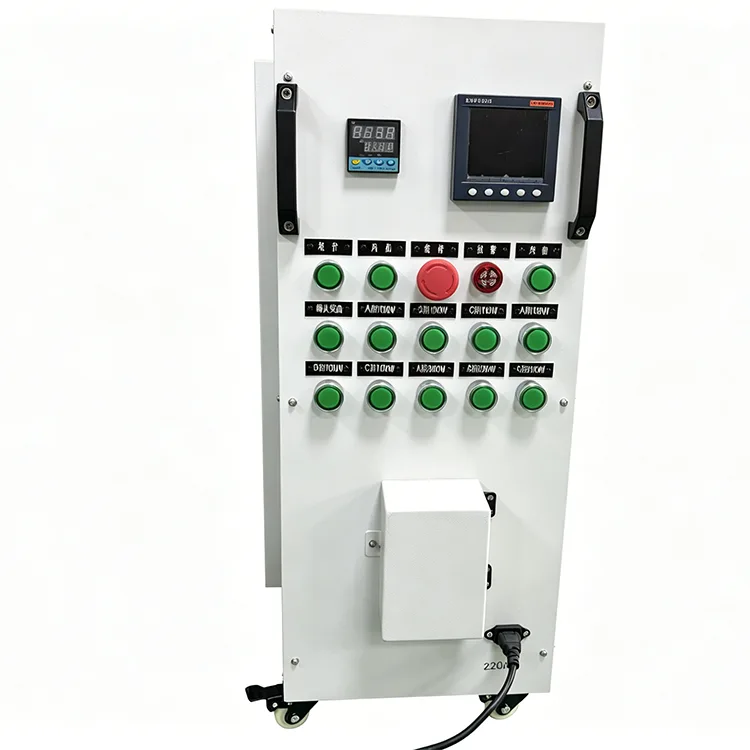

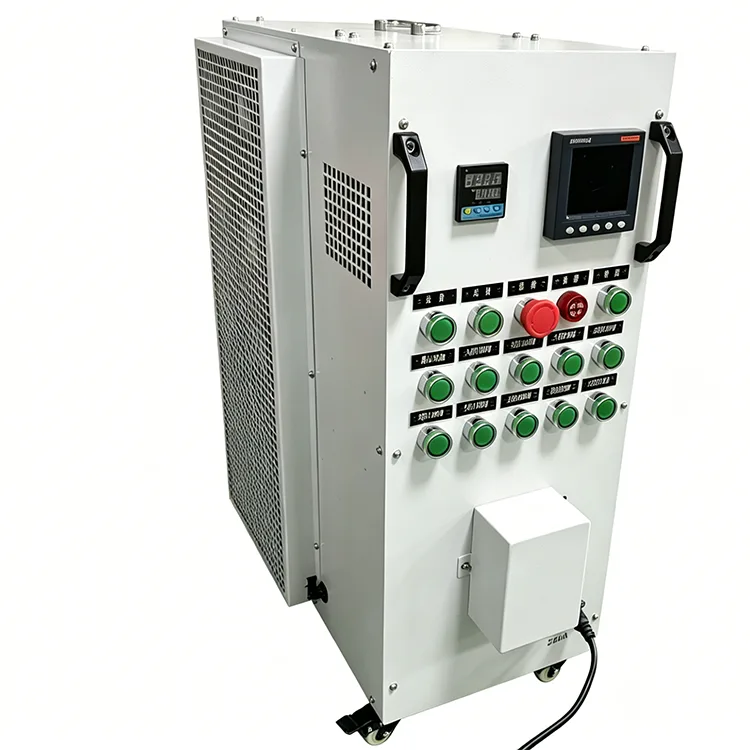

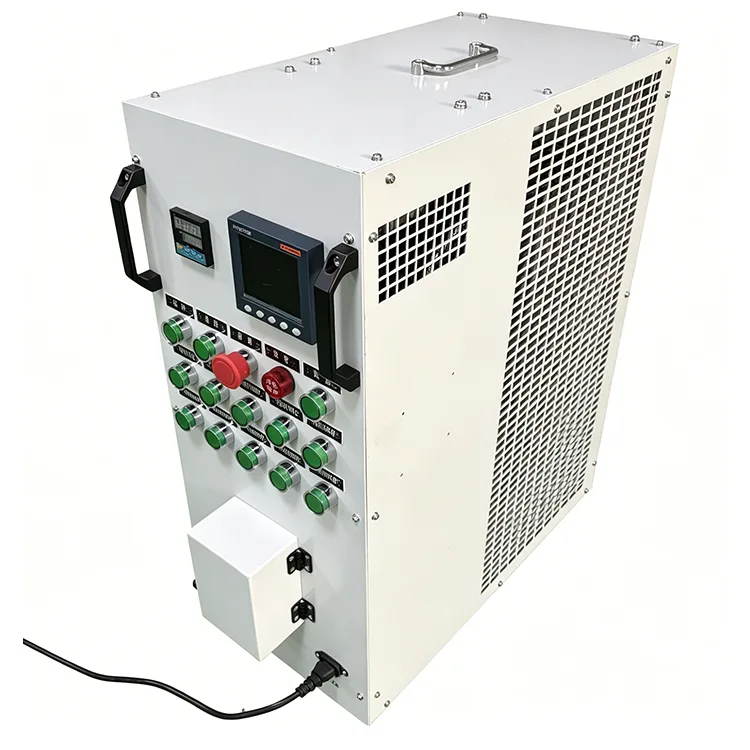

10. Struktura gabinetu
