Nieliniowy bank obciążenia

Bank obciążenia RCD: nieliniowa symulacja obciążenia w świecie rzeczywistym

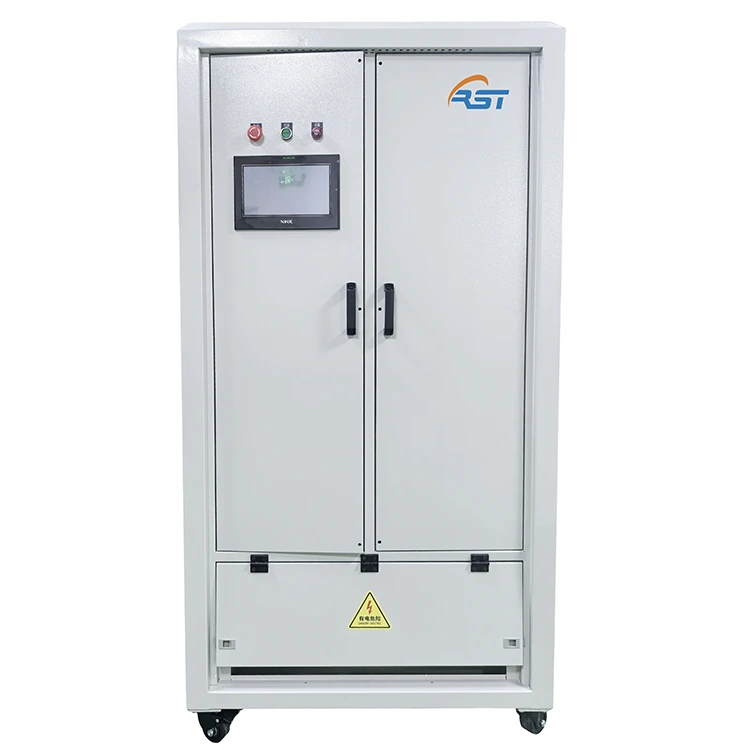

Nieliniowy bank obciążenia RCD firmy RST Electric stanowi zmianę paradygmatu w stosunku do tradycyjnych testów obciążenia wyłącznie rezystancyjnego. Zaprojektowany dla inżynierów i badaczy, którzy muszą symulować rzeczywiste obciążenia elektryczne — wraz ze składnikami mocy biernej i zmiennymi współczynnikami mocy — ten nieliniowy bank obciążenia integruje trzy różne typy obciążeń: rezystancyjne (R) do symulacji czystej mocy czynnej, pojemnościowe (C) dla wiodących warunków współczynnika mocy i indukcyjne (L) dla scenariuszy opóźnionego współczynnika mocy. Łącząc te elementy, zespół obciążenia RCD może dokładnie odtworzyć charakterystykę elektryczną silników, zasilaczy, systemów UPS i falowników podłączonych do sieci, umożliwiając kompleksową weryfikację wydajności w realistycznych warunkach pracy.

Wysoka precyzja ładowania i elastyczna kontrola współczynnika mocy

Rozdzielczość kroku obciążenia to wiodąca w branży wartość 0,1 kW dla trybu rezystancyjnego i 0,1 kVA dla trybu RCD, co umożliwia precyzyjne dostrojenie parametrów testowych. Dokładność ładowania utrzymuje się na poziomie ±3%, zapewniając powtarzalne i wiarygodne wyniki testów. Urządzenie obsługuje dwa różne tryby pracy: tryb obciążenia R (czystorezystancyjny) i tryb obciążenia RCD (połączony rezystancyjny, pojemnościowy i indukcyjny), wybierane za pomocą intuicyjnego interfejsu ekranu dotykowego. Współczynnik mocy można regulować w sposób ciągły w zakresie od 0,65 do 1,0 (opóźniający lub wyprzedzający), zapewniając pełną elastyczność w testowaniu zgodności z normami.

Sterowanie w dwóch trybach i zdalna komunikacja do inteligentnych testów

Sterowanie odbywa się w dwóch trybach: obsługa lokalna za pośrednictwem 7-calowego ekranu dotykowego o wysokiej rozdzielczości, wyświetlającego w czasie rzeczywistym napięcie, prąd, moc, częstotliwość i współczynnik mocy, wraz z krzywymi trendów na żywo dla każdego parametru. Wbudowane funkcje rejestrowania i eksportowania danych umożliwiają inżynierom przechwytywanie wyników testów do analizy. W przypadku zautomatyzowanych sekwencji testowych moduł obciążenia obsługuje zdalną komunikację RS485/Modbus-RTU, umożliwiając integrację z oprogramowaniem komputerowym w celu zdalnego ładowania, gromadzenia danych i generowania raportów. Jako zaufany producent nieliniowych banków obciążenia w Chinach, RST Electric łączy ponad 10-letnie doświadczenie w testowaniu mocy z inżynierią precyzyjną, aby dostarczać rozwiązania, które przyspieszają rozwój produktów i zapewniają zgodność z międzynarodowymi standardami.

Specyfikacja techniczna

Cechy produktu nieliniowego banku obciążenia

1. Nieliniowa symulacja obciążenia RCD – integruje elementy rezystancyjne, pojemnościowe i indukcyjne w celu dokładnej emulacji obciążeń w świecie rzeczywistym z regulowanym współczynnikiem mocy od 0,65 do 1,0 (opóźniony lub wyprzedzający).

2. Niezależne sterowanie trójfazowe – każdą fazę można obciążać osobno, co umożliwia testowanie niezrównoważonego obciążenia dla falowników trójfazowych, systemów UPS i zasilaczy.

3. Bardzo precyzyjna rozdzielczość obciążenia – przyrosty kroku 0,1 kW (rezystancyjne) i 0,1 kVA (RCD) umożliwiają precyzyjną symulację zmian obciążenia w warunkach rzeczywistych.

4. Podwójne tryby pracy – możliwość przełączania pomiędzy trybem czysto rezystancyjnym (R) a trybem łączonym RCD w celu obsługi różnorodnych wymagań testowych.

5.Wysoka precyzja pomiaru – wielofunkcyjny przyrząd klasy 0,5 z dokładnością obciążenia ±3% zapewnia wiarygodne i powtarzalne wyniki testów.

6. Intuicyjny interfejs ekranu dotykowego – 7-calowy interfejs HMI z wyświetlaniem parametrów w czasie rzeczywistym, krzywymi trendów, rejestracją danych i możliwością eksportu – do podstawowych testów nie jest wymagany komputer PC.

7. Gotowość do zdalnej automatyzacji – komunikacja RS485/Modbus-RTU umożliwia integrację z oprogramowaniem komputera PC w celu zautomatyzowanych sekwencji testowych i gromadzenia danych.

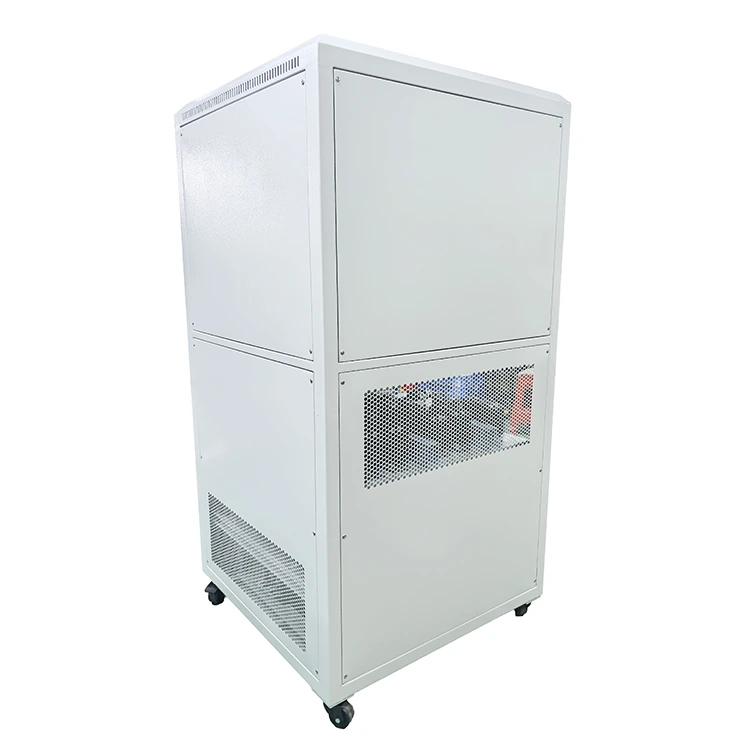

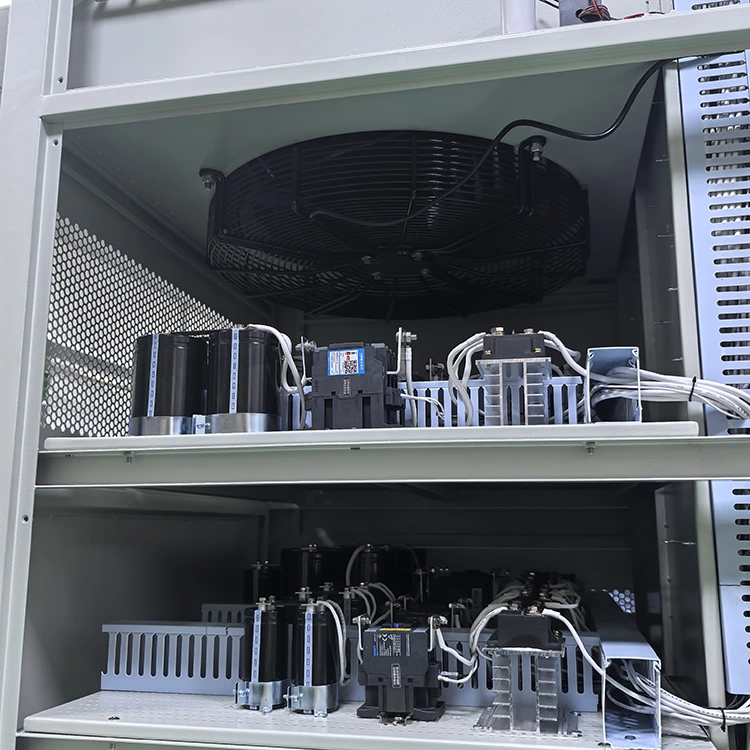

8. Cicha, przyjazna dla laboratorium praca – Wymuszone chłodzenie powietrzem za pomocą wentylatorów o zmiennej prędkości utrzymuje poziom hałasu ≤65 dB, odpowiedni do środowisk laboratoryjnych i biurowych.

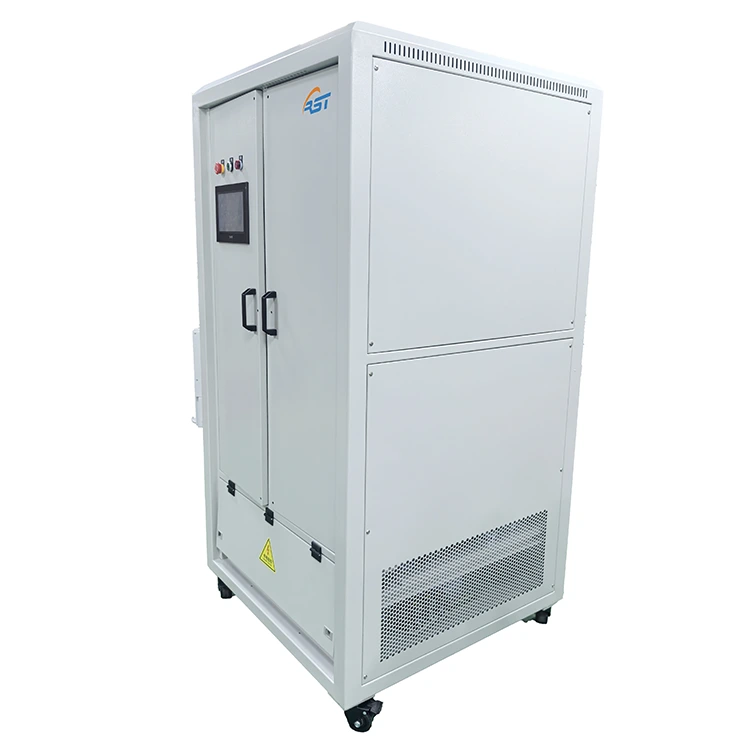

9. Kompaktowa i mobilna konstrukcja

10. Kompleksowe bezpieczeństwo – zabezpieczenia przed przegrzaniem, przepięciem, przetężeniem i zatrzymaniem awaryjnym zapewniają bezpieczną pracę podczas testów bez nadzoru.

Aplikacje produktów

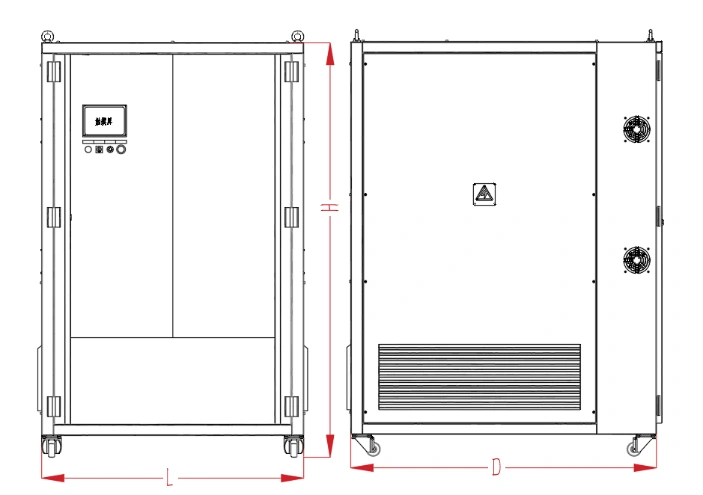

Rysunek i wymiary

Paczka i wysyłka

RST Electric zapewnia bezpieczną dostawę każdego nieliniowego banku obciążenia RCD:

● Wytrzymała skrzynia: Jednostka jest zamontowana na wzmocnionej drewnianej podstawie z piankową wyściółką i zamknięta w niestandardowej skrzyni ze sklejki do transportu międzynarodowego.

● Ochrona przed wibracjami: Najważniejsze komponenty są zabezpieczone dodatkowymi usztywnieniami, aby zapobiec uszkodzeniom podczas transportu.

● Dokumentacja: Dołączone listy przewozowe, raporty z testów fabrycznych i instrukcje obsługi.

● Opcje frachtu: dostępny fracht morski FCL, fracht lotniczy lub ekspres od drzwi do drzwi.

Wszystkie jednostki przechodzą przed wysyłką fabryczne testy akceptacyjne (FAT), obejmujące wypalanie przy pełnym obciążeniu, weryfikację kalibracji i weryfikację protokołu komunikacyjnego.

Dlaczego warto wybrać RST Electric?

Gwarantowane są bezpośrednie dostawy fabryczne

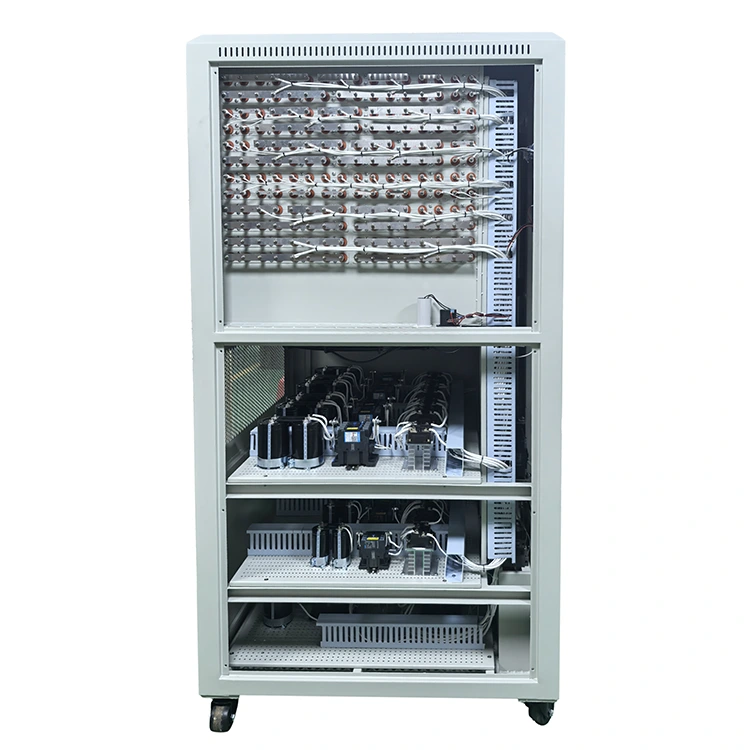

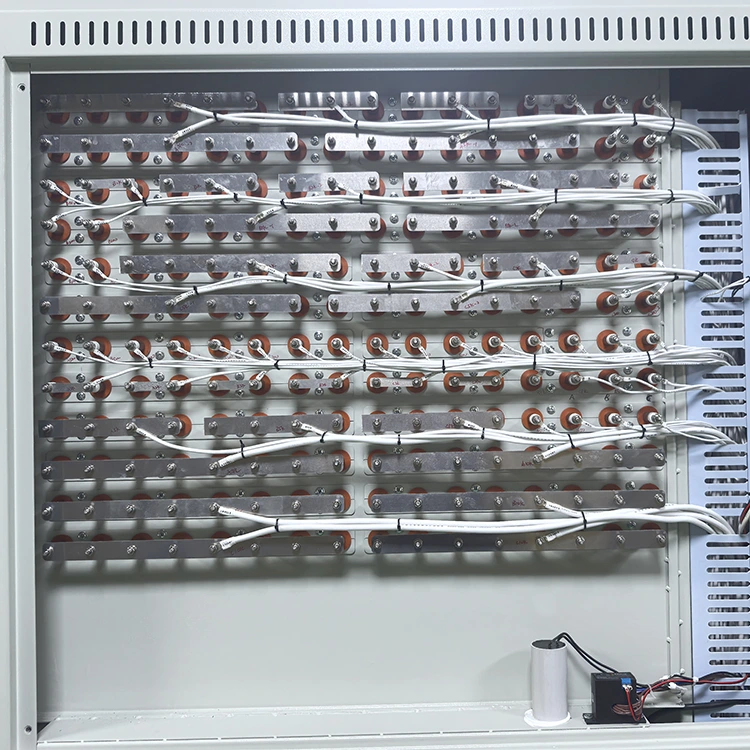

RST Electric jest formalnie certyfikowanym producentem w Chinach. Od ponad 10 lat zajmuje się badaniami i produkcją nieliniowych banków obciążenia i jest doświadczonym producentem specjalizującym się w produktach skrzyń ładunkowych RCD. Od projektu i montażu rezystorów, kondensatorów i cewek indukcyjnych po kontrolę produktu końcowego – cały proces jest niezależnie kontrolowany, bez żadnego outsourcingu. Zapewnia to stabilną i jednolitą jakość każdego urządzenia od samego początku. Fabryczny model dostaw bezpośrednich eliminuje wszelkie marże pośredników, dzięki czemu cena jest przejrzysta i możliwa do prześledzenia. Pozwala to kupującym na zakup wysokiej jakości nieliniowych skrzyń ładunkowych, które spełniają międzynarodowe standardy, po bardziej rozsądnej cenie, znacznie poprawiając efektywność zakupów i opłacalność.

Ścisła kontrola jakości

Posiadamy bazę produkcyjną posiadającą certyfikat ISO 9001, wyposażoną w dedykowane linie produkcyjne. Zanim każde urządzenie opuści fabrykę, przechodzi ono proces starzenia przy pełnym obciążeniu, weryfikację współczynnika mocy, kalibrację protokołu komunikacyjnego i inne rygorystyczne testy, aby mieć pewność, że na rynek nie trafią żadne produkty niespełniające norm. Nasz profesjonalny zespół inżynierów specjalizuje się w testowaniu energoelektroniki i standardach zgodności i może precyzyjnie kontrolować każdy szczegół produktu, aby zapewnić stabilną pracę sprzętu w różnych scenariuszach testowych i spełnia potrzeby wielu zastosowań, takich jak badania i rozwój, produkcja i testowanie.

Globalne doświadczenie współpracy

Dzięki solidnej jakości produktów i profesjonalnym usługom staliśmy się niezawodnym dostawcą dla światowych laboratoriów badawczo-rozwojowych, producentów energoelektroniki i instytucji testujących energię odnawialną. Nasze produkty są eksportowane do ponad 40 krajów i regionów, w tym do Niemiec, Stanów Zjednoczonych i Japonii. Zajmujemy się nieliniową symulacją obciążenia i znamy standardy testowania oraz wymagania zakupowe różnych branż i regionów. Możemy precyzyjnie dopasować różne scenariusze i zapewnić bardziej elastyczne rozwiązania produktowe dla globalnych nabywców.

Pełnowymiarowa personalizacja

Możemy zaoferować kompleksowe usługi dostosowywania. Zakres mocy obejmuje od 30 kVA do 300 VA+, a napięcie obsługuje standardowe specyfikacje, takie jak 380 V i 400 V, a także niestandardowe wymagania. Typ obciążenia można wybrać jako czysty opór, mieszaninę RCD lub dostosowany współczynnik RLC. Dokładność kroku, metodę sterowania i interfejs komunikacyjny można dostosować w razie potrzeby. To doskonale spełnia ekskluzywne wymagania testowe różnych nabywców i może być oddane do użytku bez dodatkowej adaptacji.

Gwarantowana obsługa posprzedażna

Oferujemy elastyczne terminy dostaw. Modele standardowe dostarczane są w ciągu 20-25 dni, a modele niestandardowe w ciągu 30-45 dni. Potrafimy elastycznie dostosować się do planów produkcyjnych i testowych odbiorców. Do towaru dołączone są kompletne raporty z badań, świadectwa kalibracji, instrukcje obsługi i inne materiały. Wszystkie produkty objęte są 12 miesięczną gwarancją. W okresie gwarancyjnym zapewniamy zdalną diagnostykę usterek, usługi dostawy części zamiennych, a także wsparcie techniczne, takie jak formułowanie procesu testowego i debugowanie na miejscu. Jesteśmy w pełni zaangażowani w ochronę kupujących przez cały proces.
