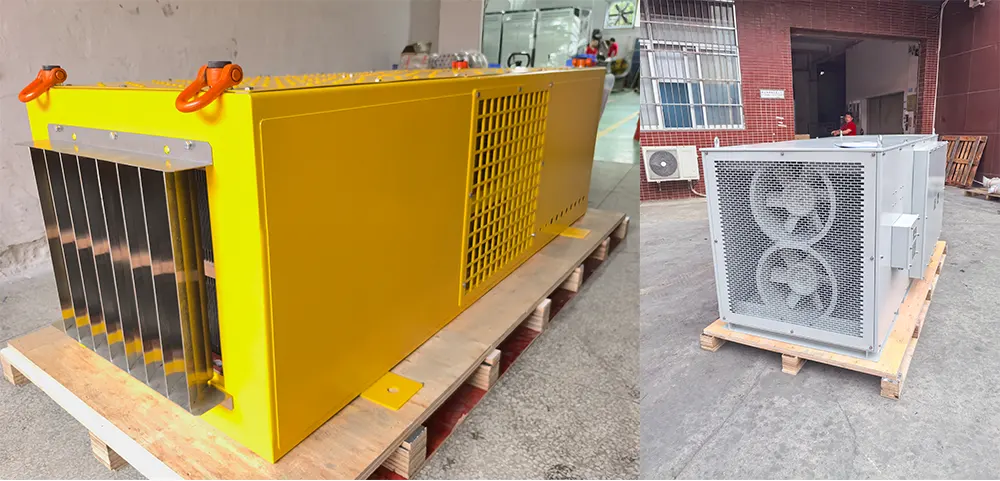

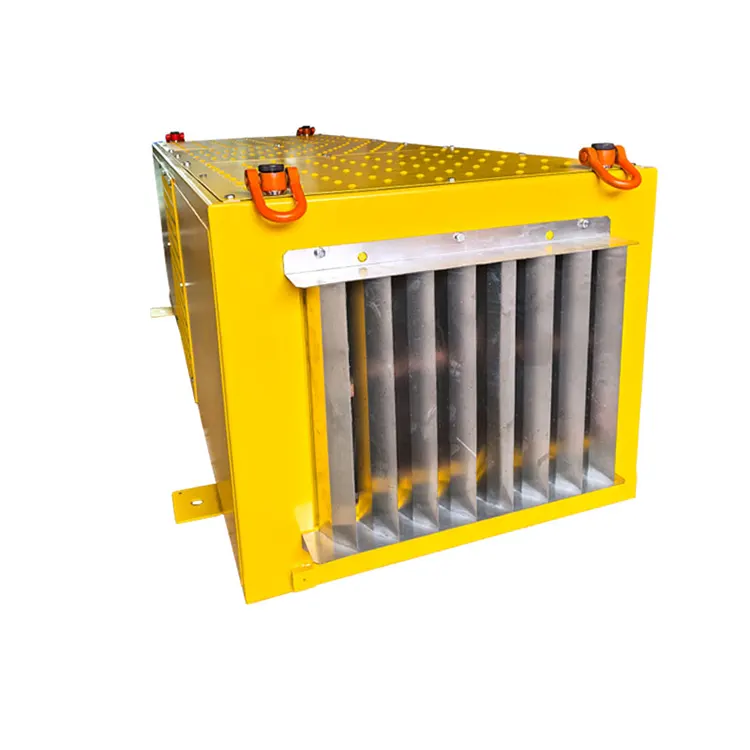

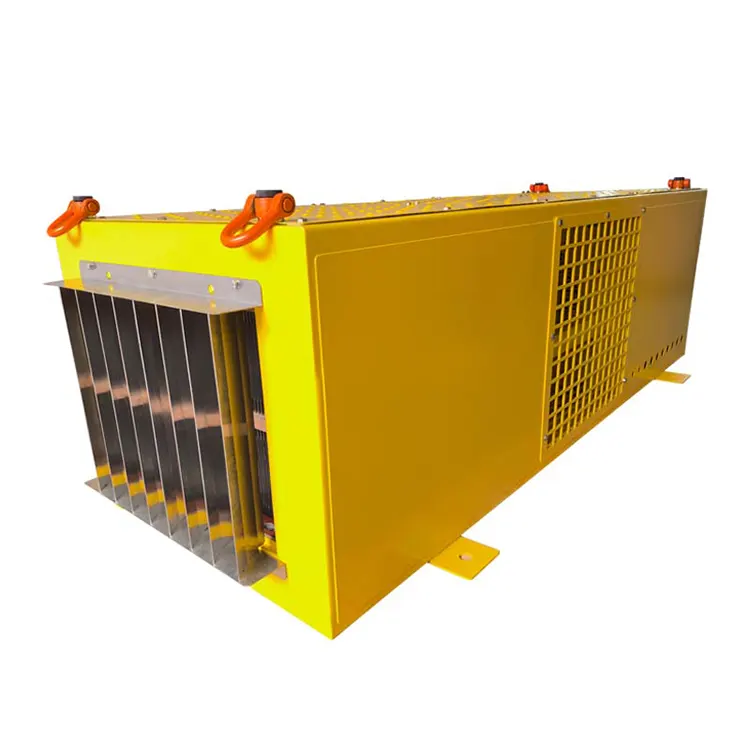

Rezystor hamowania do ciężarówki górniczej

Rezystor hamowania do pojazdów górniczych firmy RST Electric stanowi szczyt technologii dynamicznego hamowania w ciężkich warunkach. Zbudowany, aby wytrzymać trudne warunki panujące w podziemnych kopalniach, kopalniach odkrywkowych i miejscach wierceń ropy, ten rezystor hamowania ciężarówki górniczej uwzględnia zasady projektowania ekstremalnych środowisk na każdym poziomie.

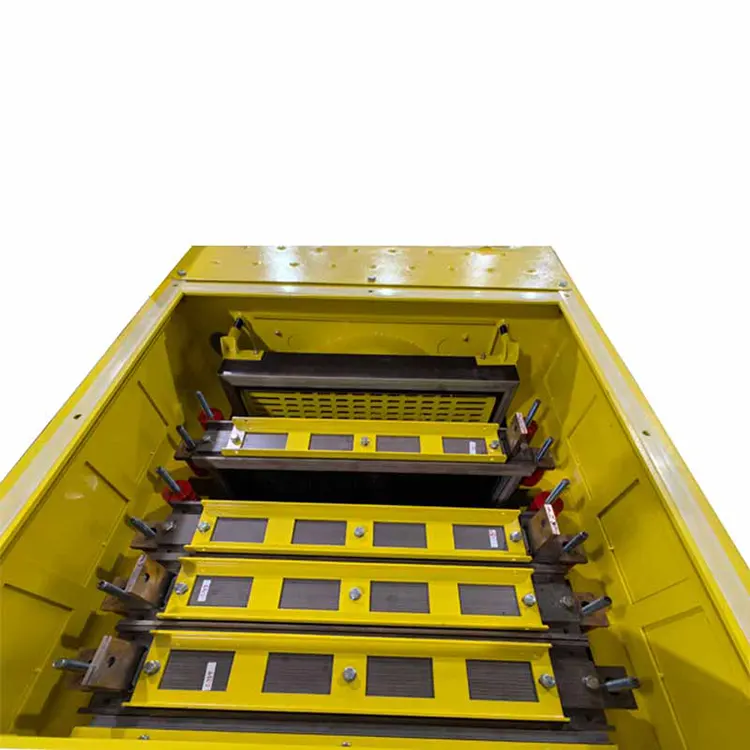

Elementy rezystora są wykonane z wysokiej jakości stali nierdzewnej SUS304 lub specjalistycznego drutu stopowego, wybranego ze względu na ich wyjątkową odporność na korozję, wytrzymałość mechaniczną i stabilne właściwości elektryczne w warunkach powtarzających się cykli termicznych do 1140 V AC. Każda jednostka posiada odporną na wibracje ramę ze wzmocnionymi punktami mocowania, która jest w stanie wytrzymać ciągłe wstrząsy i uderzenia występujące na nierównych drogach transportowych. Zarządzanie temperaturą jest zoptymalizowane dzięki wymuszonemu chłodzeniu powietrzem za pomocą wentylatorów o dużej wydajności i starannie zaprojektowanym kanałom przepływu powietrza, zapewniającym szybkie odprowadzanie ciepła podczas częstych hamowań wymagających dużej energii.

Obudowa jest dostępna w konfiguracjach wewnętrznych i zewnętrznych z odpowiednim stopniem ochrony IP, chroniącym komponenty wewnętrzne przed kurzem, wilgocią i narażeniem chemicznym powszechnym w środowiskach górniczych. Dzięki mocy znamionowej sięgającej 2000 kW i modułowym konfiguracjom wielojednostkowym, ten rezystor hamowania do pojazdów górniczych zapewnia skuteczność hamowania wymaganą w przypadku największych elektrycznych wózków transportowych, ładowarek i wiertnic pracujących na głębokościach lub wzniesieniach, gdzie bezpieczeństwo i niezawodność są najważniejsze.

Jako zaufany producent górniczych rezystorów hamowania w Chinach, RST Electric łączy ponad 10-letnie doświadczenie w zakresie rezystorów mocy z głębokim zrozumieniem dynamiki pojazdów ciężkich, aby dostarczać rozwiązania maksymalizujące czas pracy i zapewniające bezpieczeństwo operatora.

Specyfikacja techniczna

Dostosowanie do ekstremalnych środowisk

Nasz rezystor hamowania do pojazdów górniczych został specjalnie zaprojektowany do skomplikowanych warunków pracy w kopalniach. Solidna obudowa i uszczelnione komponenty są w stanie wytrzymać kurz, wilgoć, błoto i ekstremalne temperatury w kopalniach podziemnych i odkrywkowych, rozwiązując problemy sprzętu podatnego na uszkodzenia i mającego krótką żywotność w trudnych warunkach. Jednocześnie ma wyjątkowo silne działanie antywibracyjne i udarowe. Wzmocniona rama i stabilne komponenty zapewniają wsparcie, które jest w stanie wytrzymać ciągłe uderzenia i wstrząsy podczas pracy, zapewniając długoterminową integralność mechaniczną i zapobiegając awariom sprzętu i powodując przestoje.

Efektywne odprowadzanie ciepła

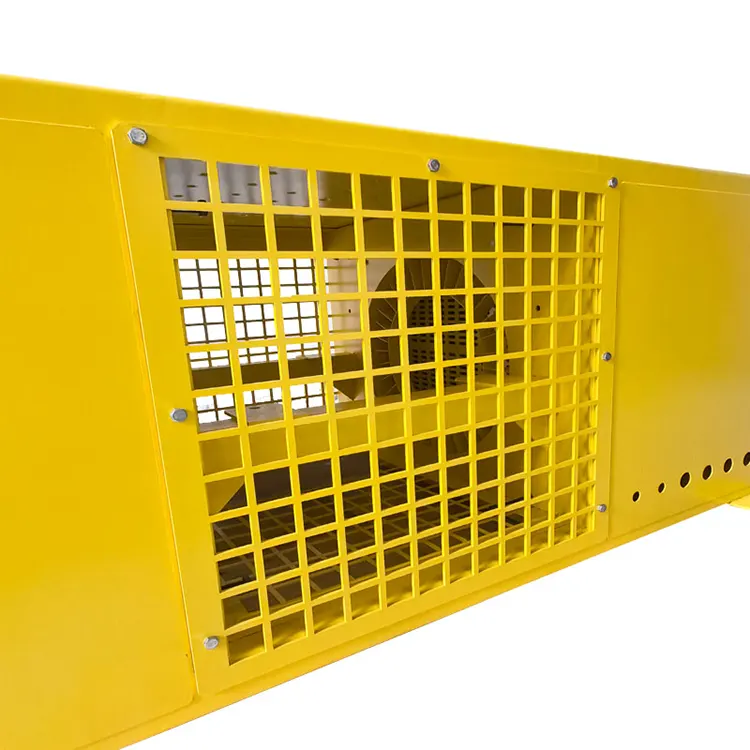

Aby sprostać częstym wymaganiom pojazdów górniczych w zakresie hamowania pod dużym obciążeniem, wyposażyliśmy je w wymuszone chłodzenie powietrzem o dużej wydajności i redundantne wentylatory, aby zapewnić bezpieczną temperaturę roboczą podczas powtarzającego się hamowania pod dużym obciążeniem i zapobiec awariom związanym z przegrzaniem. Moc szczytowa produktu może skutecznie absorbować krótkotrwałe impulsy energii regeneracyjnej generowane przez duże elektryczne układy napędowe na stromych zboczach, zapewniając płynne i bezpieczne hamowanie wózka oraz utrzymanie ciągłej pracy.

Projekt bezpieczeństwa

Bezpieczeństwo jest integralną częścią całego procesu projektowania. Wyposażamy go w termiczny wyłącznik odcinający, materiały uniepalnione oraz bezpieczne przyłącza elektryczne gwarantujące bezpieczeństwo operatorów i sprzętu, spełniające normy do stosowania w niebezpiecznych środowiskach górniczych. Elementy oporowe wykonane są z drutów ze stali nierdzewnej lub stopów SUS304, które są odporne na korozję, wodę kopalnianą, substancje chemiczne i mgłę solną, co wydłuża żywotność produktu.

Elastyczna adaptacja

Rezystor hamowania do ciężarówki górniczej umożliwia rozbudowę modułową. Wiele jednostek połączonych równolegle może osiągnąć kilka megawatów mocy hamowania, odpowiedniej dla różnych dużych ciężarówek górniczych. Można zapewnić konfigurowalne obudowy wewnętrzne i zewnętrzne oraz kompatybilne poziomy ochrony. Konstrukcja wymagająca niewielkiej konserwacji ogranicza nieplanowane przestoje w odległych kopalniach. Zakres napięcia wynosi 380 V - 1140 V AC, co dokładnie odpowiada elektrycznemu układowi napędowemu ciężarówki. Do bezpośredniego montażu nie są wymagane żadne modyfikacje, poprawiające wydajność i redukujące koszty operacyjne.

Aplikacje produktów

Rysunek i wymiary

O wysyłce

RST Electric stosuje specjalistyczne protokoły pakowania dla wszystkich przesyłek rezystorów hamowania do ciężarówek górniczych:

● Wytrzymałe kraty: Każda jednostka jest zamontowana na wzmocnionej stalowej płozie i zamknięta w niestandardowej skrzyni ze sklejki z wewnętrznymi wzmocnieniami zapobiegającymi przemieszczaniu się podczas transportu.

● Ochrona przed warunkami atmosferycznymi: Folia z inhibitorem korozji parowej (VCI) i pakiety środków osuszających chronią przed wilgocią podczas transportu morskiego.

● Przepisy dotyczące podnoszenia: Jasne oznakowanie punktów podnoszenia i środka ciężkości; W zestawie wsporniki transportowe umożliwiające bezpieczne zamocowanie.

● Opakowanie modułowe: W przypadku konfiguracji wielojednostkowych poszczególne jednostki są pakowane oddzielnie lub łączone na jednym, wytrzymałym, płaskim stojaku.

● Dokumentacja: Kompleksowe dokumenty wysyłkowe obejmują listy przewozowe, certyfikowane raporty z testów, certyfikaty materiałowe i pomoc w odprawie celnej.

● Opcje frachtu: Współpracujemy z wyspecjalizowanymi spedytorami transportu ciężkiego w zakresie frachtu morskiego FCL, ładunków projektowych lub frachtu lotniczego, zgodnie z wymaganiami.

Wszystkie jednostki przechodzą testy pod pełnym obciążeniem i kontrolę końcową przed zapakowaniem, aby mieć pewność, że dotrą na miejsce gotowe do montażu w odległych lokalizacjach wydobywczych.

Mocne strony firmy

Fabryka źródeł

RST Electric jest lokalnym i legalnym producentem w Chinach. Od ponad 10 lat zajmujemy się badaniami i produkcją rezystorów hamowania do pojazdów górniczych. Jesteśmy głęboko zaangażowani w dziedzinę hamowania w kopalniach i możemy niezależnie kontrolować cały proces projektowania, doboru materiałów, produkcji i testowania. To nie tylko gwarantuje, że produkty nadają się do ekstremalnych warunków w przemyśle wydobywczym, ale także eliminuje pośrednie ogniwa, zapewniając przejrzyste ceny bezpośrednich dostaw do fabryki, umożliwiając klientom zrównoważenie wysokiej jakości i niskich kosztów.

Ścisłe testowanie

RST Electric posiada fabrykę posiadającą certyfikat ISO 9001 oraz dedykowaną linię produkcyjną do komponentów rezystancyjnych o dużej wytrzymałości, ze standardowymi procesami i ścisłą kontrolą. Zanim każdy produkt opuści fabrykę, przeprowadzane są 100% testy elektryczne, wraz z obrazowaniem termowizyjnym i testami symulacji wibracji w celu sprawdzenia wydajności w warunkach górniczych; profesjonalny zespół inżynierów koncentruje się na elektrycznych układach napędowych pojazdów terenowych, aby zapewnić kompatybilność produktów.

Globalne doświadczenie w zakresie dostaw

RST Electric jest zaufanym dostawcą dla globalnych wykonawców górniczych i producentów OEM pojazdów górniczych. Jej produkty są eksportowane do głównych regionów górniczych, takich jak Australia, Chile, Peru, Republika Południowej Afryki, Kanada, Rosja itp. Posiada głębokie doświadczenie zarówno w kopalniach podziemnych, jak i odkrywkowych oraz specjalizuje się w dostarczaniu rozwiązań hamulcowych do elektrycznych wozów górniczych i koparek LHD (Load Handling Device), precyzyjnie odpowiadających potrzebom przemysłu wydobywczego.

Kompleksowa usługa dostosowywania

RST Electric oferuje kompleksowe usługi dostosowywania. Zakres mocy wynosi 404kW - 2000kW + z możliwością równoległego rozszerzenia. Napięcie wynosi 380 V - 1140 V AC i konfigurowalny prąd stały. Ochronę obudowy, materiały składowe, metody chłodzenia i wsporniki montażowe można dostosować do wymagań, spełniając potrzeby różnych scenariuszy górniczych.

Niezawodna gwarancja dostawy

Produkty niestandardowe mają termin dostawy 30-45 dni roboczych, z kompletną dokumentacją techniczną; Oferowana jest 18-miesięczna gwarancja, globalna dostawa części zamiennych i zdalna diagnostyka. Inżynierowie zaznajomieni z operacjami wydobywczymi mogą zapewnić debugowanie i szkolenia na miejscu, zapewniając stabilność operacji wydobywczych przez cały proces.

Przypadki projektów

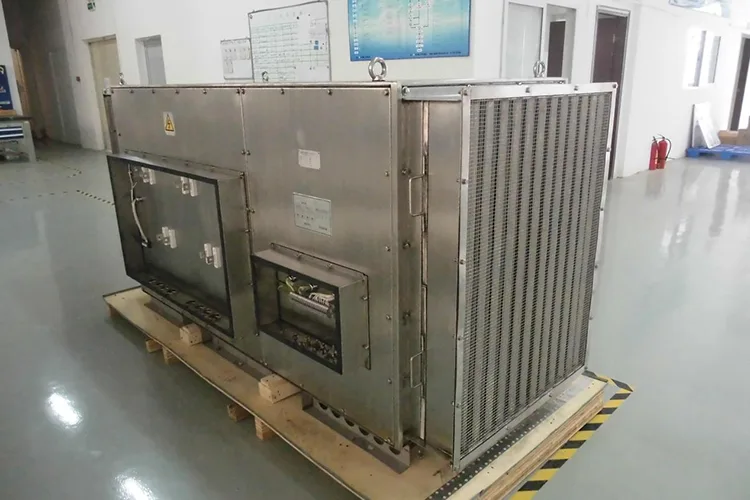

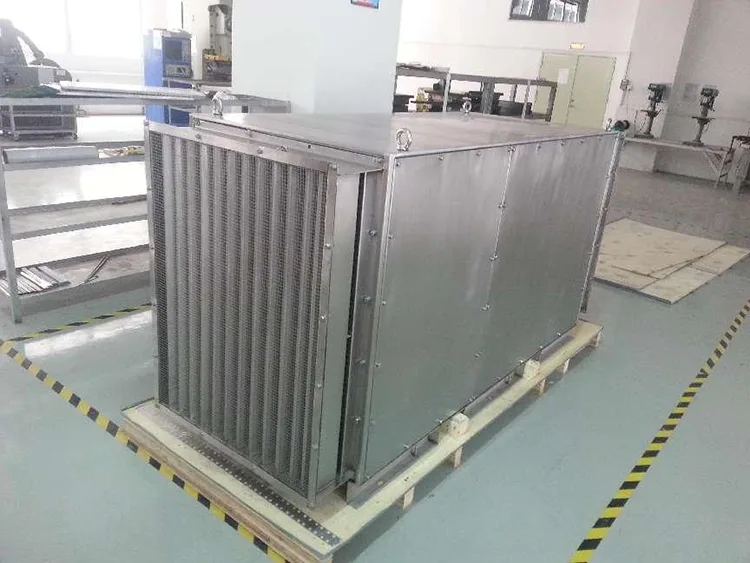

1. Tło projektu

Podczas załączania, wyłączania i awaryjnego hamowania elektrycznego układu napędowego platformy wiertniczej, wirujący silnik generuje ogromną energię regeneracyjną. Bez efektywnego rozpraszania energii przez rezystor hamowania nadmierne napięcie prądu stałego spowoduje uszkodzenie falownika platformy, doprowadzi do nieoczekiwanego wyłączenia platformy i ogromnych strat w pracy na morzu. Konwencjonalne rezystory hamowania ogólnego przeznaczenia nie są w stanie wytrzymać trudnych warunków pracy na morzu w zakresie od -45 ℃ do +45 ℃, wysokiej wilgotności otoczenia i ograniczonego układu szafy, co powoduje częste przegrzania i zwarcia.RST Zaprojektowana i wyprodukowana elektrycznie dostosowana szafa rezystora hamowania dynamicznego RSTO400kWx6+65kW-3Rx6+8R IP20 specjalnie do projektu hamowania falownikiem na platformie wiertniczej, zgodna z TB/T1393-93 standard branżowy dla urządzeń z rezystorami lokomotyw.

2. Podstawowe specyfikacje techniczne i zalety konstrukcyjne

Parametry elektryczne

Całkowita moc znamionowa: obwód główny 400 kW×6 + obwód pomocniczy 65 kW (łącznie 2465 kW)

Rezystancja znamionowa @ 20 ℃: 3 Ω ± 5% × 6 + 8 Ω ± 5%, maksymalne robocze napięcie prądu stałego: DC 1100 V

Stopień ochrony: Obudowa wewnętrzna IP20, poziomy, niezależny układ wymuszonego chłodzenia powietrzem

Warunki otoczenia: Temperatura pracy: -45 ℃ ~ + 45 ℃, Temperatura przechowywania: -60 ℃ ~ + 60 ℃, Maks. wilgotność względna ≤90%, Wysokość instalacji ≤2000 m, dla niewybuchowego i niekorozyjnego środowiska platformy wiertniczej z gazem.

Cechy materiałowe i strukturalne

(1) Rdzeń rezystora: taśma oporowa ze stopu niklowo-chromowego z podstawą izolacyjną z porcelany o wysokiej zawartości tlenku glinu, wyjątkowa odporność na szok termiczny i wilgoć w przypadku wysokiej wilgotności na morzu; identyczne jednostki rezystorów są wymienne, co ułatwia konserwację i wymianę w terenie.

(2) Wymuszony układ chłodzenia: Wyposażony w 2 wentylatory osiowe T540-510-5,5 # (2 × 5,5 kW, AC 380 V/50 Hz). Wstępne chłodzenie przez 15 minut przed uruchomieniem; wentylator po zakończeniu pracy będzie działał przez kolejne 15 minut po wyłączeniu sprzętu, aby wyeliminować resztkową wysoką temperaturę wewnątrz szafy.

(3) Podwójny system ochrony bezpieczeństwa (kluczowy wyróżnik w zastosowaniach offshore)

Przełącznik blokady ciśnienia powietrza: domyślna nastawa 20Pa, wysyła alarm o błędzie, gdy przepływ powietrza jest niewystarczający, aby zapobiec przegrzaniu;

Normalnie zamknięty wyłącznik termiczny 280 ℃ zainstalowany w gorącym miejscu rezystora, wyzwala alarm w przypadku wystąpienia nadmiernej temperatury, aby uniknąć pożaru i uszkodzenia izolacji.

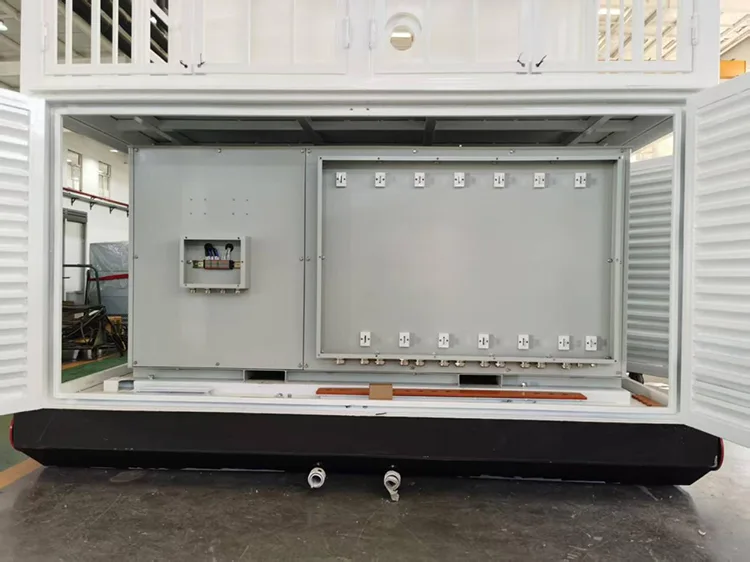

(4) Konstrukcja szafy: Wytrzymała stalowa rama z dzieloną pokrywą ochronną, oddzielny układ listew zaciskowych dla obwodu wentylatora, obwodu sygnału temperatury i głównego okablowania zasilania, wygodny do podłączenia na miejscu z szafą sterowniczą platformy.

3. Standard instalacji i uruchomienia na miejscu

1. Pełna instalacja jest zgodna ze specyfikacją TB/T1393-93; okablowanie jest podzielone na trzy niezależne przedziały dla zasilania wentylatora, kabla czujnikowego i kabla hamulcowego dużej mocy; Szafka jest odizolowana oddzielnie, a wylot powietrza znajduje się z dala od przejścia operatora, aby uniknąć poparzeń gorącym powietrzem.

2. Test przed uruchomieniem obejmuje kontrolę obrotów wentylatora, weryfikację ciśnienia powietrza i test rezystancji izolacji; Zabrania się łączenia systemu z platformą wiertniczą do czasu zakończenia pełnego debugowania.

3. Zasada działania: Przewietrz szafę przez 15 minut przed uruchomieniem, aby usunąć wilgoć z wnętrza; w pobliżu szafy z rezystorami nie można umieszczać żadnych łatwopalnych towarów; Filtr wlotu i wylotu powietrza należy regularnie czyścić, aby uniknąć zablokowania przepływu powietrza i przegrzania.

4. Rozwiązywanie problemów i obsługa posprzedażna

Typowe usterki występujące na miejscu (zwarcie, nieprawidłowa wartość rezystancji, przegrzanie, fałszywy alarm termiczny) są opisane w fabrycznej instrukcji konserwacji;

Standard kontroli okresowej: Do testu izolacji użyj megaomomierza 1000 V (≥50MΩ dla rezystora do masy; ≥2MΩ dla uzwojenia silnika wentylatora); Test napięcia wytrzymywanego 4500 V / 1800 V AC dla rezystora i wentylatora bez awarii lub przeskoku.

Okres gwarancji: 12 miesięcy od uruchomienia lub 18 miesięcy od daty wysyłki (w zależności od tego, co nastąpi wcześniej). Bezpłatna naprawa i wymiana wad produkcyjnych; dostawa części zamiennych przez całe życie i globalne wsparcie techniczne dla klientów po okresie gwarancyjnym.

5. Wynik projektu

1. Pełna absorpcja energii hamowania regeneracyjnego eliminuje awarie przepięciowe falownika; stabilna, ciągła praca wiertnicza na platformie wiertniczej.

2. Podwójna ochrona termiczna i ciśnieniowa zapewnia zerową liczbę wypadków związanych z pożarem i zwarciem podczas długotrwałej pracy w terenie.

3. Modułowa, wymienna konstrukcja obniża koszty konserwacji platformy o 60%.

Skontaktuj się z RST Electric, aby uzyskać dostosowany rezystor hamowania dużej mocy do platformy offshore, dźwigu, systemu falownika górniczego, a otrzymasz bezpłatną propozycję techniczną i wycenę.
