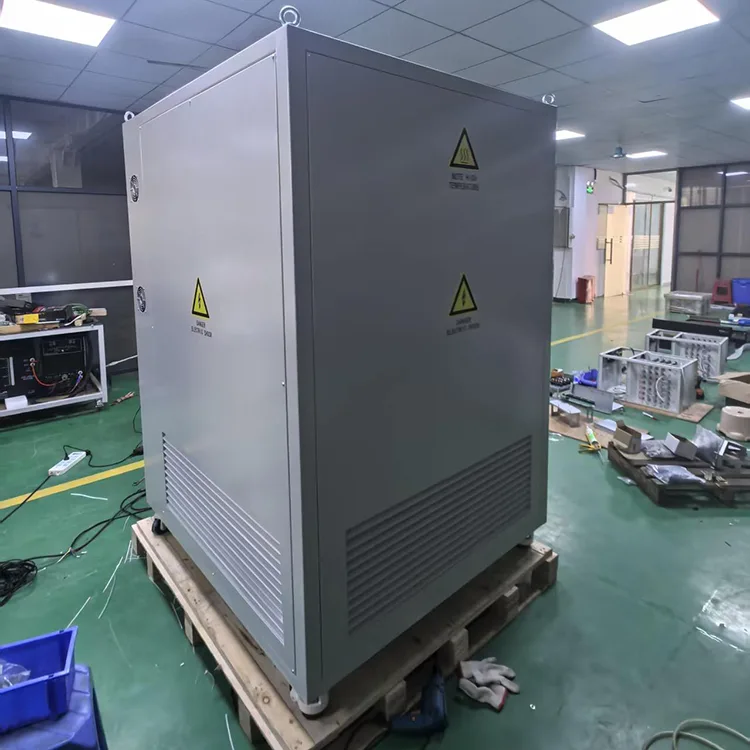

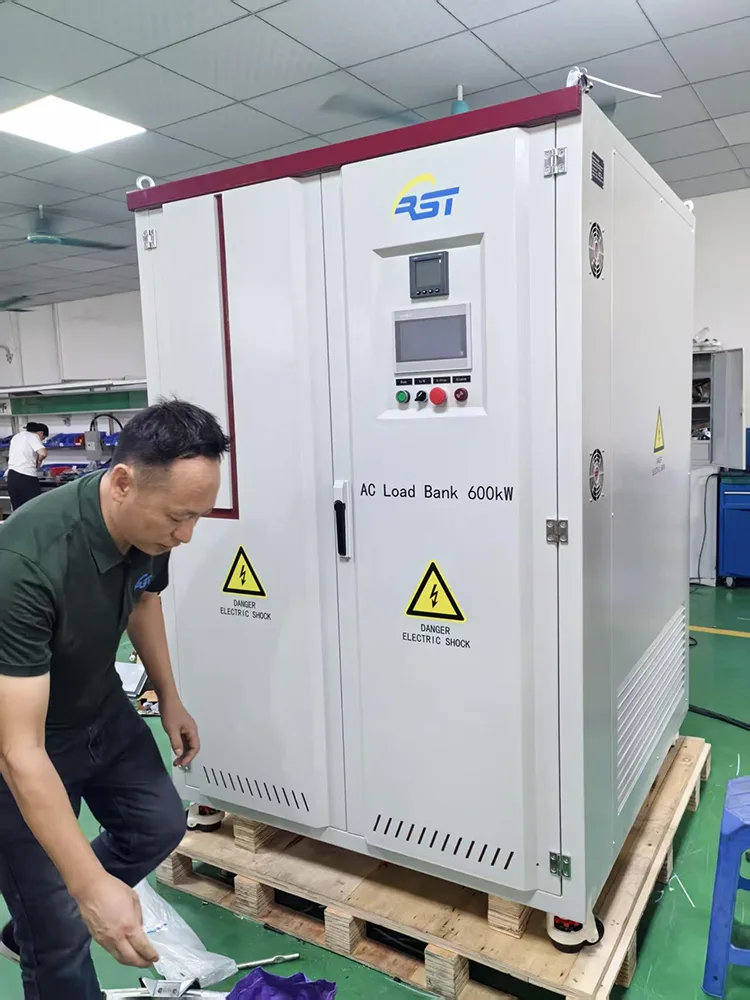

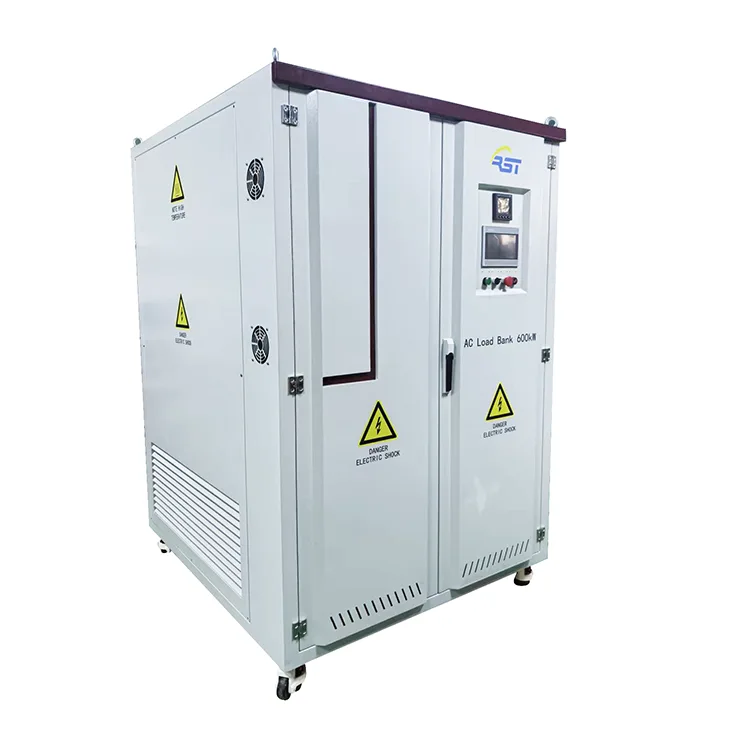

Rezystancyjny bank obciążenia RST-600kW AC symuluje rzeczywiste obciążenia elektryczne, aby pomóc Ci z pewnością testować, weryfikować i konserwować sprzęt zasilający. Niezależnie od tego, czy oddajesz do użytku nowy generator diesla, kwalifikujesz system UPS do użytku w centrum danych, czy przeprowadzasz rutynową konserwację zasilaczy przemysłowych, ten bank obciążenia zapewnia dane potrzebne do zapewnienia stabilnej i niezawodnej pracy.

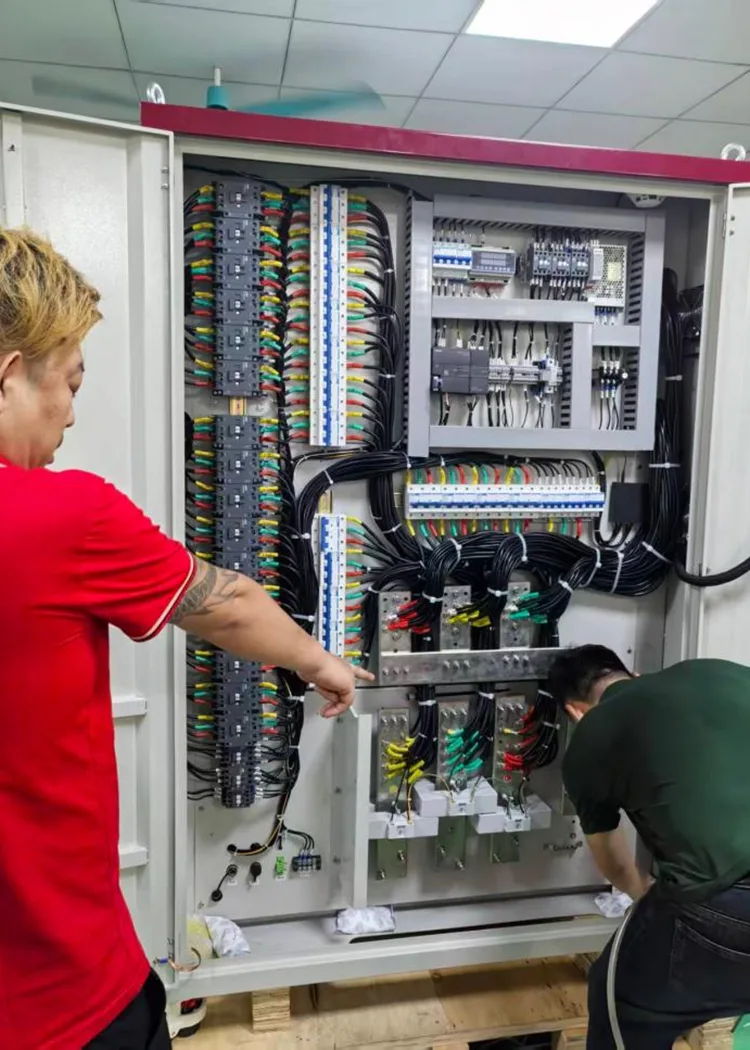

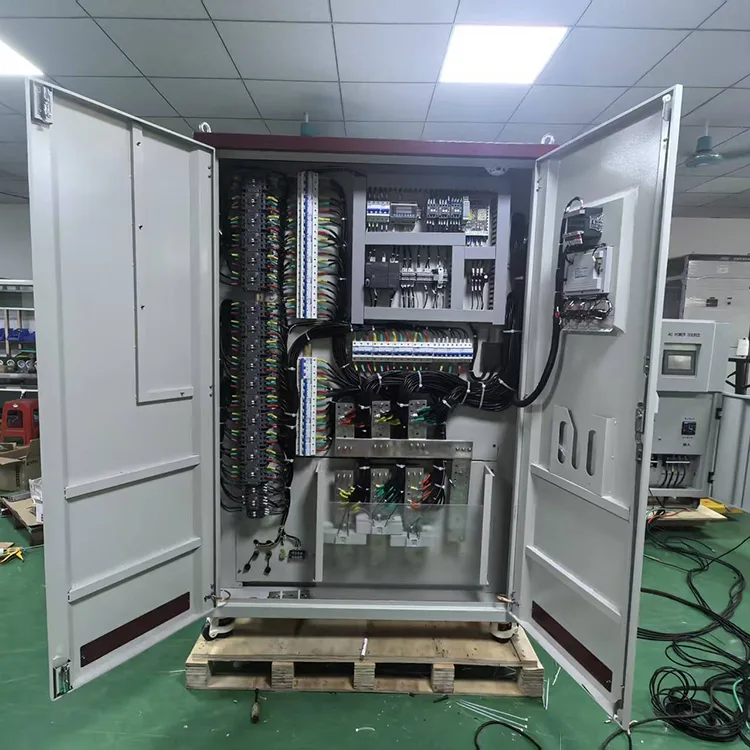

Ta wszechstronna rezystancyjna szafa obciążeniowa łączy w sobie szafę blaszaną, rury oporowe ze stopu antykorozyjnego, system wentylatorów z wymuszonym chłodzeniem powietrzem, system sterowania PLC Siemens i ekran dotykowy HMI. Obsługuje 4 uniwersalne stopnie napięcia przemysłowego (480 V/440 V/380 V trójfazowe czteroprzewodowe połączenie w gwiazdę, trójfazowe 220 V trójprzewodowe połączenie w trójkąt), z funkcją ręcznego przełączania okablowania gwiazda-trójkąt, maksymalna moc testowa do 600 kW, minimalny regulowany krok obciążenia 10 kW, dokładność obciążenia ± 3%, spełniająca większość wymagań w zakresie testowania mocy przemysłowej.

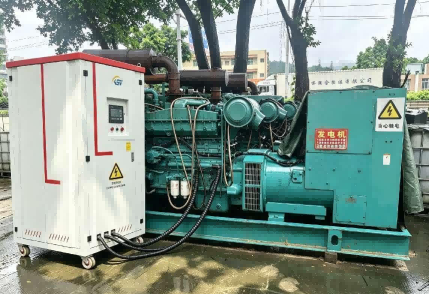

- Testowanie wydajności agregatu prądotwórczego — weryfikacja przy pełnym i częściowym obciążeniu
- Uruchomienie i testy starzenia systemu UPS
- Ocena jakości zasilania obiektów przemysłowych
- Laboratoria badawczo-rozwojowe wymagające precyzyjnej symulacji obciążenia
- Rozwiązywanie problemów ze sprzętem elektrycznym i diagnostyka usterek
1. Konstrukcja kompatybilna z wieloma napięciami. Obsługuje 4 główne napięcia przemysłowe prądu przemiennego, jedna maszyna obejmuje scenariusze testowe 220 V ~ 480 V; Okablowanie gwiazda/trójkąt można ręcznie przełączać na szynach miedzianych, bez konieczności wymiany elementów wewnętrznych.
2. Rdzeń oporowy z trwałego stopu Rury oporowe ze stopu żebrowanego, odporne na kwasy, zasady i mgłę solną, duża odporność na korozję, wysoka izolacja, stabilne odprowadzanie ciepła, zapewniają długoterminową ciągłą pracę.
3.Światowej klasy komponenty elektryczne
Styczniki: stabilne styczniki prądu przemiennego marki ABB
Kontroler: Siemens S7-200Smart PLC
Terminal operacyjny: Przemysłowy ekran dotykowy HMI
1. Tryby podwójnego sterowania Lokalny ekran dotykowy, ładowanie ręczne/automatyczne; zdalne sterowanie za pomocą oprogramowania komputerowego, komunikacja Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet), wygodna do automatycznego dokowania w warsztacie testowym.
2.Pełnozakresowy system ochrony wyposażony w wyłącznik awaryjny, zwarcie, przetężenie, przepięcie, nadmierną temperaturę, niskie ciśnienie powietrza w wentylatorze, przeciążenie wentylatora, wielowarstwową blokadę wykrywającą dym; wszystkie ładunki są automatycznie rozładowywane po uruchomieniu alarmu, włącza się alarm dźwiękowy i rejestruje pełne dzienniki alarmów.
3. Precyzyjny pomiar i wyświetlanie Przyrząd pomiarowy o poziomie 0,5, wyświetlanie w czasie rzeczywistym Napięcie 3-fazowe, prąd, moc czynna P, moc bierna Q, moc pozorna S, współczynnik mocy PF, częstotliwość, temperatura na wlocie/wylocie, temperatura w sterowni i komorze szyn zbiorczych, wszystkie dane wizualizowane na ekranie dotykowym.
Wysokiej jakości zespół obciążenia generatora jest kluczem do zapewnienia niezawodności Twojego systemu elektroenergetycznego, a właściwa konserwacja jest podstawą zapewnienia jego długotrwałej, stabilnej pracy. Bank obciążenia RST-600kW został zaprojektowany tak, aby zrównoważyć wysoką wydajność i łatwość konserwacji.
Codzienna kontrola (przed/po użyciu):
Wygląd i czyszczenie: Sprawdź, czy obudowa nie jest uszkodzona, odkształcona lub skorodowana, a następnie wytrzyj kurz suchą, miękką szmatką. Upewnij się, że w promieniu 3 metrów (w przypadku wlotu powietrza) i 5 metrów (w przypadku wylotu powietrza) wokół urządzenia nie znajdują się żadne przeszkody oraz że otwory wentylacyjne są drożne.
Kontrola połączenia: Sprawdź, czy przewód zasilający, kabel sygnałowy itp. są dobrze podłączone i czy zaciski przyłączeniowe nie są luźne, utlenione lub nie mają śladów spalenia.
Kontrola wstępna działania: Po uruchomieniu należy sprawdzić, czy wentylator działa normalnie i czy słychać nietypowe dźwięki. Sprawdź za pomocą interfejsu człowiek-maszyna (HMI), czy napięcie, prąd i inne wyświetlane parametry działają normalnie.
Czyszczenie wewnętrzne: Co miesiąc czyść urządzenie wewnątrz za pomocą suchego, sprężonego powietrza lub miękkich szczotek, usuwając zwłaszcza kurz z radiatorów i wentylatorów.
Kontrola podzespołów rdzenia: Co kwartał, przy wyłączonym zasilaniu, sprawdź, czy nie ma przepaleń, zapachu lub luzów na wewnętrznych rezystorach mocy, stycznikach (takich jak ABB), przekaźnikach itp. Do pomiaru wartości rezystancji użyj multimetru. Jeżeli odchylenie przekracza ±5%, należy je natychmiast wymienić.
Konserwacja układu chłodzenia: Wyczyść ekran filtra wentylatora, aby zapewnić płynny wlot powietrza.
Weryfikacja funkcji zabezpieczających: Regularnie symuluj warunki awarii, takie jak przetężenie i przegrzanie, aby sprawdzić, czy urządzenia zabezpieczające urządzenia są czułe i niezawodne.
1. Po teście dużego obciążenia rurki oporowe zachowują wysoką temperaturę resztkową; przed otwarciem drzwi szafy należy odczekać opóźnione zatrzymanie się wentylatora i pełne schłodzenie, aby uniknąć poparzeń.
2. Wymagania dotyczące środowiska przechowywania: Temperatura przechowywania -30 ℃ ~ +60 ℃, środowisko suche, w przypadku długotrwałego bezczynności przykryj tkaniną pyłoszczelną, regularnie włączaj urządzenie na 30 minut miesięcznie, aby odwilżyć elementy wewnętrzne.
3.Zabronione działanie: Nie blokuj wlotu/wylotu powietrza w przypadku długotrwałego ładowania dużą mocą, co uruchomi alarm przekroczenia temperatury i rury odporne na oparzenia; nie demontuj szyn miedzianych wewnętrznych szyn zbiorczych bez profesjonalnego przeszkolenia.
Każdy zespół obciążenia RST-600kW zbudowany jest z wiodących w branży komponentów: styczniki ABB zapewniają niezawodne przełączanie, a sterownik PLC Siemens 200Smart zapewnia inteligentne, przyjazne dla użytkownika sterowanie. Rurki ze stopu charakteryzują się wyjątkową odpornością na korozję, wysoką wydajnością izolacyjną i wydajnym odprowadzaniem ciepła, co umożliwia ciągłą pracę bez pogorszenia wydajności.
Jedno urządzenie obsługuje cztery konfiguracje napięć — AC480V, AC440V, AC380V i AC220V — z ręcznym przełączaniem gwiazda-trójkąt w celu zapewnienia maksymalnej elastyczności zastosowań. Oznacza to, że można używać tego samego banku obciążenia generatora w różnych konfiguracjach testowych, redukując koszty sprzętu i upraszczając inwentaryzację.
Obsługuj bank obciążenia lokalnie za pomocą 7-calowego ekranu dotykowego HMI z wyświetlaniem w czasie rzeczywistym napięcia, prądu, mocy, współczynnika mocy i częstotliwości. Możesz też przejść na zdalne sterowanie za pomocą oprogramowania komputerowego, Modbus-RTU lub Modbus-TCP w celu automatycznego testowania, rejestrowania danych i generowania raportów.
Twój sprzęt i personel są chronieni przez wiele warstw bezpieczeństwa: wyłączanie w przypadku przepięcia i przetężenia, zabezpieczenie przed przegrzaniem z automatycznym rozładunkiem obciążenia, monitorowanie przepływu powietrza przez wentylator, wykrywanie dymu i widoczny przycisk zatrzymania awaryjnego. System umożliwia także załadunek/rozładunek za pomocą jednego przycisku — wystarczy ustawić docelową moc i nacisnąć „Załaduj” — resztą zajmie się urządzenie.
P1: Czy ten bank obciążenia może jednocześnie testować urządzenia 220 V, 380 V, 440 V i 480 V?
Odp.: nie może testować wielu napięć jednocześnie, ale obsługuje przełączanie warunków pracy przy różnych napięciach.
480V/440V/380V: Okablowanie w gwiazdę na szynie zbiorczej, podłącz przewód neutralny N;
220V: Ustaw zworkę szyny zbiorczej na połączenie w trójkąt, usuń przewód neutralny; Przełączanie wymaga jedynie regulacji płytki łączącej z prętów miedzianych wewnątrz komory testowej, prosta obsługa bez wymiany komponentów.
P2: Jak wybrać odpowiednią moc banku obciążenia dla mojego generatora lub UPS?
Odp.: Ogólnie rzecz biorąc, moc banku obciążenia użytego do testowania nie powinna być mniejsza niż 30% mocy znamionowej testowanego zasilacza, aby zapewnić regularną konserwację. Do kompleksowych testów wydajności (takich jak fabryczne testy odbiorcze) wymagany jest bank obciążenia generatora zdolny do symulowania 100% pełnego obciążenia lub nawet 110% przeciążenia. Moc RST-600kW można regulować w sposób ciągły w zakresie 1-600kW, co umożliwia elastyczne spełnianie różnych wymagań testowych od lekkiego obciążenia do pełnego obciążenia.
P3: Urządzenie często uruchamia alarm nadmiernej temperatury podczas długotrwałego ładowania. Jak temu zaradzić?
Odp.: Klasyfikuj 4 podstawowe przyczyny i rozwiązania:
1. Zablokowany kanał powietrzny: Kurz zgromadził się na wentylatorze i rurkach oporowych, oczyść wszystkie kanały wentylacyjne, usuń zanieczyszczenia;
2. Awaria wentylatora: Zatrzymanie wentylatora, niska prędkość obrotowa lub przeciążenie, wymienić uszkodzony wentylator, sprawdzić napięcie zasilania wentylatora (dopuszczalny zakres 400V±10%);
3. Przekroczenie znamionowej mocy testowej: Długotrwałe przeciążenie powyżej 600 kW, zmniejszenie mocy obciążenia do zakresu znamionowego;
4. Zbyt niskie ustawienie progu temperatury: Wejdź na stronę ustawień, aby wyregulować górny limit przekroczenia temperatury (domyślna wartość fabryczna temperatury na wylocie wynosi 300 ℃, nie zwiększaj jej bez autoryzacji).
P4: Dlaczego bank obciążenia nie może osiągnąć ustawionego poziomu mocy?
Odpowiedź: Zwykle jest to spowodowane jednym z następujących problemów:
1. Problemy ze stycznikiem: Styki często używanego stycznika mogą być zużyte, co powoduje słaby kontakt;
2. Problemy ze sterowaniem lub okablowaniem: Sprawdź, czy okablowanie obwodu sterującego jest luźne lub czy parametry sterowania PLC (to urządzenie wykorzystuje Siemens S200 Smart) są ustawione prawidłowo;
3. Problemy z zasilaniem: Sprawdź, czy napięcie wyjściowe i częstotliwość testowanego zasilacza są stabilne.
P1: Ekran dotykowy wyświetla alarm niskiego ciśnienia powietrza w wentylatorze po uruchomieniu wentylatora
Odp.: Rozwiązywanie problemów krok po kroku:
1. Potwierdź, że wentylator jest normalnie uruchamiany i nie ma przeciągnięcia;
2. Sprawdź, czy kierunek obrotu wentylatora musi być skierowany w górę, odwrotne okablowanie spowoduje niewystarczające ciśnienie powietrza;
3.Sprawdź, czy zaciski przewodów wentylatora są luźne lub mają słaby styk, ponownie dokręć okablowanie;
4. Wlot powietrza zablokowany przez różne przedmioty, oczyścić otaczające bariery.
P2: Brak komunikacji zdalnego sterowania poprzez Modbus-RTU/TCP
Odp.: 1. Potwierdź, że w danym momencie używany jest tylko jeden interfejs komunikacyjny. Nie można jednocześnie podłączyć RS485 i RJ45;
2. Sprawdź adres komunikacyjny (1~247) i prędkość transmisji (9600/19200/38400) zgodne z górnym komputerem; 3. Podłącz ponownie okablowanie komunikacyjne, sprawdź przerwanie kabla lub zakłócenia ekranowania.
Pytanie 3: Alarm zatrzymania awaryjnego pojawia się nagle podczas testu
Odp.: Najpierw sprawdź przycisk zatrzymania awaryjnego na panelu przednim; po naciśnięciu obróć czerwony przycisk w prawo, aby zresetować, alarm zniknie automatycznie. Jeśli alarm nadal występuje, sprawdź przerwę w pętli przewodów wyłącznika awaryjnego.
P4: Czujnik dymu uruchamia się automatycznie podczas pracy
Odp.: Jest to usterka wysokiego ryzyka, sprzęt natychmiast rozładuje wszystkie ładunki. Natychmiast odetnij zasilanie, otwórz drzwi szafy, aby sprawdzić przepalenie rurki oporowej, zwarcie w okablowaniu wewnętrznym, usuń palne elementy, wymień uszkodzone elementy przed ponownym użyciem.
P5: Czy zespół obciążenia generatora można zainstalować na zewnątrz?
Odp.: Model standardowy, stopień ochrony IP20, odpowiedni tylko do suchych warsztatów w pomieszczeniach zamkniętych. Do użytku na zewnątrz wymagana jest dostosowana obudowa odporna na deszcz i kurz oraz zwiększona częstotliwość czyszczenia wentylatora i przedziału oporowego, aby zapobiec zwarciom powodowanym przez wodę deszczową i osad.
P6: Co zawiera pakiet dostawy?
Odp.: 1 zestaw banku obciążenia RST-600kW AC, raport z testów fabrycznych, oryginalna instrukcja obsługi w języku angielskim, standardowe akcesoria do szyn łączących.

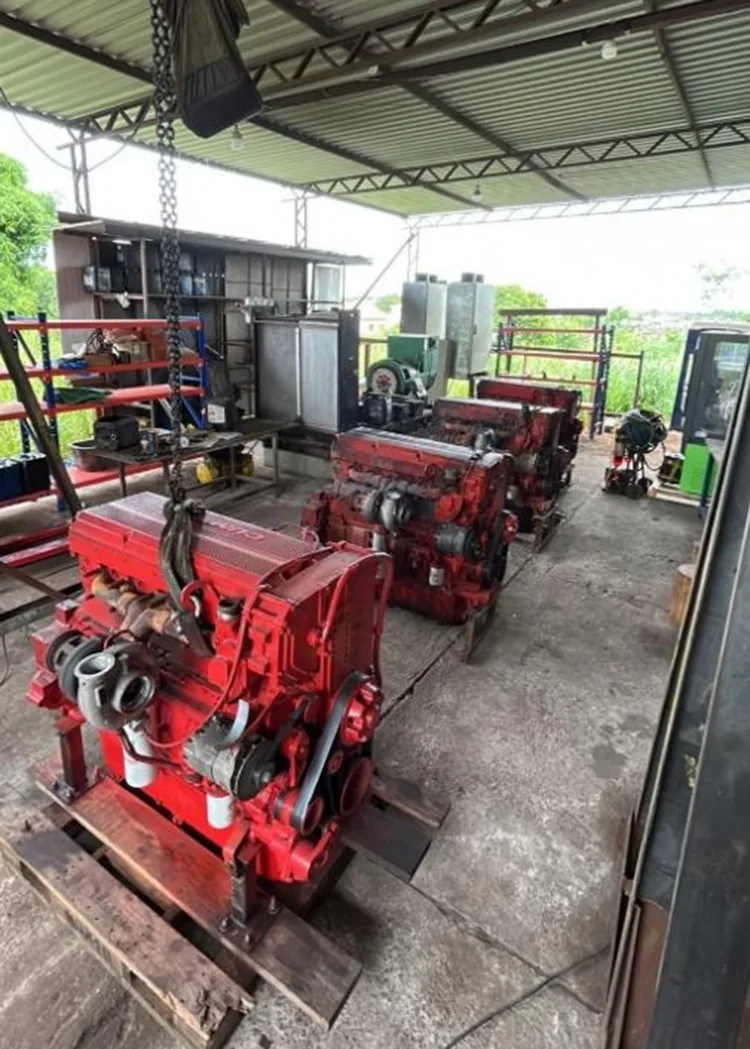

Tło projektu
Projekt ten służy lokalnemu producentowi generatorów w Brazylii. Rynek brazylijski przyjmuje częstotliwość przemysłową 60 Hz ze zróżnicowanymi napięciami regionalnymi (220 V/380 V/440 V/480 V), a wszystkie generatory muszą przejść rygorystyczną certyfikację INMETRO z długotrwałymi testami przy pełnym obciążeniu. Poza tym lokalne sieci energetyczne charakteryzują się częstymi wahaniami napięcia.
Wcześniej klient używał rozdzielonych szaf małych obciążeń do testowania generatorów. Stary sprzęt był trudny do przenoszenia, wymagał częstego ręcznego przełączania okablowania w celu przeprowadzenia różnych testów napięcia, miał niską wydajność testowania i nie nadawał się dobrze do przystosowania do niestabilnych warunków lokalnej sieci, w związku z czym nie spełniał lokalnych wymagań w zakresie testów certyfikacyjnych.
Rozwiązania i efekty aplikacji na miejscu
Po przyjęciu naszego zintegrowanego banku obciążenia prądu przemiennego RST-600 kW dostosowanego do brazylijskiego standardu sieci 60 Hz, klient skutecznie rozwiązał wszystkie problemy związane z testowaniem:
1. Zintegrowana konstrukcja wielonapięciowa: jedno urządzenie obsługuje cztery główne stopnie napięcia 220 ~ 480 V, zgodne z lokalnymi brazylijskimi standardami zasilania, obsługując szybkie przełączanie gwiazda-trójkąt bez konieczności powtarzania okablowania. Eliminuje wiele zestawów zbędnego sprzętu ładującego i oszczędza 40% przestrzeni warsztatowej.
2. Profesjonalna ochrona niestabilnej sieci: Wbudowany system blokad z wieloma zabezpieczeniami. Automatycznie rozładuje się w czasie rzeczywistym po napotkaniu niestabilnego napięcia wyjściowego generatora lub przetężenia spowodowanego złymi warunkami lokalnej sieci, chroniąc generatory testowe przed uszkodzeniem podczas wielogodzinnych testów przy pełnym obciążeniu.
3. Inteligentny system automatycznego testowania: wyposażony w ekran dotykowy z funkcją automatycznego ładowania jednym kliknięciem. Może automatycznie rejestrować napięcie, prąd, współczynnik mocy i inne dane testowe oraz obsługiwać eksport raportów z testów jednym kliknięciem, doskonale spełniając wymagania dotyczące śledzenia danych certyfikacyjnych INMETRO. Całkowity koszt pracy zostaje obniżony o połowę.
4. Wygodna konstrukcja mobilna: Zaprojektowany z uchwytami do podnoszenia i otworami na wózek widłowy, zintegrowany bank ładunkowy można łatwo przenosić pomiędzy różnymi stanowiskami testowymi w warsztacie.
Linia produkcyjna zasilaczy UPS w nowym przedsiębiorstwie energetycznym wymaga długotrwałego cyklicznego testu starzenia produktów UPS 380 V/440 V, stare urządzenia odbiorcze wykazują duży błąd ładowania, częste fałszywe alarmy dotyczące nadmiernej temperatury oraz brak funkcji zdalnej komunikacji, co uniemożliwia podłączenie warsztatowego systemu MES. Zalety po wymianie na nasz bank obciążenia generatora:
1. Dokładność ładowania ± 3%, stabilna moc wyjściowa podczas cyklicznego starzenia, spójny standard testowy dla każdej partii produktów;
2. Komunikacja Modbus-TCP Ethernet, przesyłanie danych testowych w czasie rzeczywistym do fabrycznego centralnego systemu sterowania, realizacja warsztatu automatycznego starzenia bez nadzoru;
3. Funkcja opóźnionego zatrzymania wentylatora, kontynuacja odprowadzania ciepła po rozładowaniu, skutecznie wydłuża żywotność rurki oporowej.
4. Rozróżnij rzeczywisty błąd nadmiernej temperatury i fałszywy alarm przełącznika temperatury, liczba fałszywych alarmów zmniejszona o ponad 90%;
Dział zasilania portu przybrzeżnego w Penang w Malezji potrzebuje regularnych testów obciążenia na miejscu dla zapasowych zespołów prądotwórczych, co stawia surowe wymagania dotyczące wydajności mobilnej i wydajności szybkiego okablowania sprzętu testowego. Najważniejsze cechy aplikacji są następujące:
1. Przyjmuje zintegrowaną konstrukcję kół spacerowych i wózka widłowego, umożliwiając elastyczny transport do rozproszonych pomieszczeń generatorów w różnych obszarach portu;
2. Wyposażony w funkcję przechowywania dziennika alarmów, która rejestruje wszystkie nieprawidłowe dane operacyjne podczas testów na miejscu, pomagając personelowi technicznemu szybko sprawdzić i wyeliminować potencjalne usterki generatorów;
3. Szafa wewnętrzna IP20 połączona z niezależnym urządzeniem zabezpieczającym przed wykrywaniem dymu, dostosowująca się do wilgotnych i skomplikowanych warunków pracy elektrowni portowych przybrzeżnych;
4. Skonfigurowane z najwyższej jakości stycznikami ABB i systemem sterowania PLC Siemens, zapewniające bardzo niski wskaźnik awaryjności nawet w warunkach częstej obsługi, przemieszczania się i pracy wibracyjnej.
1. Inżynier ds. testów produkcyjnych: Najbardziej praktycznym punktem są zintegrowane cztery napięcia, ręczny przełącznik gwiazda-trójkąt pozwala zaoszczędzić dużo czasu na okablowanie; obsługa ekranu dotykowego jest intuicyjna, ręczne ładowanie segmentowe jest wygodne w przypadku testu krok po kroku małej mocy.
2. Technik ds. konserwacji posprzedażnej: Klasyfikacja usterek jest jasna, każdy alarm odpowiada niezależnemu przewodnikowi rozwiązywania problemów; Wszystkie komponenty to międzynarodowe marki głównego nurtu, części zamienne są łatwe do zakupu, a kwartalne obciążenie konserwacją jest niewielkie.
3. Menedżer ds. zakupów sprzętu: Pojedynczy zestaw zastępuje wiele szaf obciążeniowych o pojedynczym napięciu, zapewnia kompleksowe zakupy, zmniejsza koszty inwestycji w sprzęt; ujednolicony standard wielkości, planowanie układu warsztatu jest prostsze.
4. Projektant projektu automatyki: Podwójne tryby zdalnej komunikacji (RS485/TCP) są wysoce kompatybilne z różnymi systemami testowymi PLC i komputerami górnymi, nie jest potrzebny żaden dodatkowy moduł konwersji sygnału, proste programowanie dokowania.
1. Uniwersalna konstrukcja wielonapięciowa: 220 V/380 V/440 V/480 V cztery stopnie napięcia, ręczne przełączanie gwiazda-trójkąt, szeroki zakres zastosowań.
2. Stabilny rdzeń obciążeniowy o dużej mocy: Rury oporowe ze stopu antykorozyjnego, zapewniające długoterminową ciągłą pracę, wysoka dokładność ładowania ± 3%.
3. Podwójne sterowanie lokalne i zdalne: obsługa lokalna na ekranie dotykowym + zdalna komunikacja z dwoma protokołami Modbus, realizacja automatycznych testów bez nadzoru.
4. Wszechstronne zabezpieczenie: zatrzymanie awaryjne, przepięcie, przetężenie, nadmierna temperatura, usterka wentylatora, wielowarstwowa blokada wykrywania dymu, automatyczne rozładowywanie wszystkich usterek.
5.Łatwy transfer i konserwacja: Zintegrowana mobilna konstrukcja z kółkami, niezależne przedziały kontrolne/testowe, wygodne regularne czyszczenie i kontrola komponentów.
6.Światowej klasy standardowe komponenty: sterownik PLC Siemens, styczniki ABB, precyzyjny przyrząd pomiarowy o poziomie 0,5, stabilna wydajność i długa żywotność.
