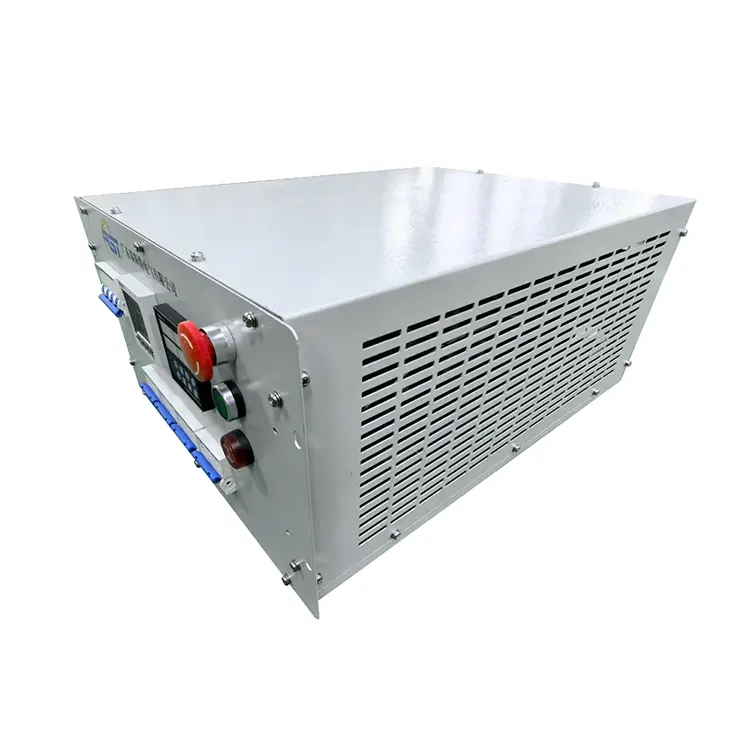

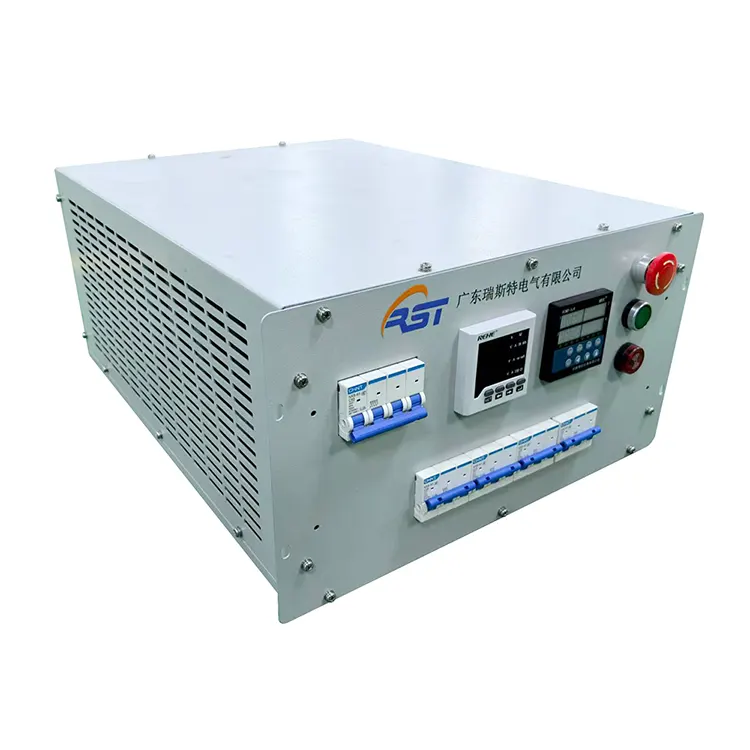

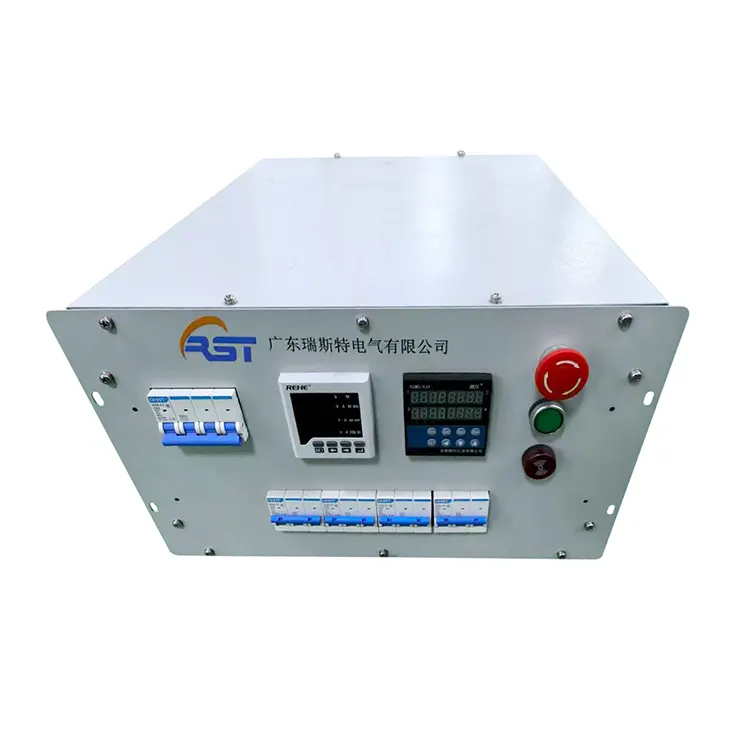

Bank obciążenia chłodzenia cieczą 200 kW 380 V

Chłodzony cieczą bank obciążenia o mocy 200 kW i napięciu 380 V firmy RST Electric reprezentuje zmianę paradygmatu w technologii testowania dużej mocy. Umieszczony w standardowej obudowie typu rack 42U (szer. 600 × gł. 1400 × wys. 1800 mm), ten bank obciążenia do chłodzenia cieczą o mocy 200 kW i napięciu 380 V eliminuje potrzebę stosowania masywnych central wentylacyjnych lub systemów wyciągowych obiektu, przenosząc ciepło bezpośrednio do istniejącej infrastruktury chłodzenia cieczą w obiekcie. System wyposażony jest w obieg chłodziwa ze stali nierdzewnej 304 z przyłączami wlotowym/wylotowym DN32, umożliwiający obsługę natężeń przepływu do 200 l/min (12 m3/h) przy ciśnieniach projektowych 0,4 MPa.

Precyzyjne czujniki temperatury monitorują temperaturę płynu chłodzącego na wlocie/wylocie, utrzymując stabilne obciążenie termiczne przy wzroście temperatury o ≤15°C przy pełnej mocy i spadku ciśnienia o ≤5 psi. Sam zespół obciążenia rezystancyjnego oferuje rozdzielczość krokową 5 kW z dokładnością obciążenia ±2%, umożliwiając szczegółową symulację rzeczywistych obciążeń IT. Opcje sterowania obejmują lokalny ekran dotykowy HMI, zdalne oprogramowanie komputerowe, RS485/Modbus RTU i pełne możliwości rejestrowania danych.

Jako wiodący producent zespołów obciążeniowych chłodzenia cieczą o mocy 200 kW w Chinach, RST Electric łączy ponad 15-letnie doświadczenie w zakresie rezystorów mocy z najnowocześniejszą technologią chłodzenia cieczą, aby dostarczać rozwiązania spełniające wysokie wymagania centrów danych nowej generacji i obiektów obliczeniowych o wysokiej wydajności.

Specyfikacja techniczna

Cechy produktu

1. Bardzo wysoka gęstość mocy – zapewnia 200 kW w kompaktowej obudowie 42U, idealnej do środowisk centrów danych o ograniczonej przestrzeni.

2. Cicha praca – eliminuje tradycyjny hałas wentylatora zespołu obciążenia; jedynie pompa obiegowa generuje minimalny dźwięk (<65dB), dzięki czemu nadaje się do użytkowanych pomieszczeń biurowych lub laboratoryjnych.

3. Precyzyjne zarządzanie temperaturą – Monitorowanie w czasie rzeczywistym natężenia przepływu, temperatury na wlocie/wylocie i spadku ciśnienia umożliwia dokładną walidację CDU i układu chłodzenia.

4. Obwód chłodziwa ze stali nierdzewnej – konstrukcja ze stali nierdzewnej 304 z połączeniami typu Tri-Clamp DN32 zapewnia odporność na korozję i kompatybilność z różnymi mediami chłodzącymi.

5. Połączenia nadmiarowe – podwójne porty wlotowe/wylotowe (nadmiarowe 1+1) umożliwiają podłączenie do podstawowego i zapasowego systemu chłodzenia bez konieczności rekonfiguracji.

6. Kompleksowy pakiet bezpieczeństwa – obejmuje wykrywanie wycieków cieczy, ochronę przed awariami przepływu i wyłączanie z powodu nadmiernej temperatury – krytyczne dla wrażliwych środowisk centrów danych.

7. Obciążanie w wysokiej rozdzielczości – przyrosty co 5 kW umożliwiają precyzyjną symulację profili zasilania szafy serwerowej od częściowego do pełnego obciążenia.

8. Niezależna praca – Brak zależności od klimatyzacji obiektu w zakresie usuwania ciepła; ciepło jest odrzucane bezpośrednio przez infrastrukturę chłodzenia cieczą klienta.

9. Symulacja w świecie rzeczywistym – dokładnie emuluje właściwości termiczne i elektryczne szaf serwerowych o dużej gęstości (> 30 kW na szafę) na potrzeby weryfikacji chłodzenia D2C (Direct to Chip).

10. Zaawansowane gromadzenie danych – rejestruje i rejestruje wszystkie krytyczne parametry na potrzeby analizy i raportowania po teście.

Aplikacje produktów

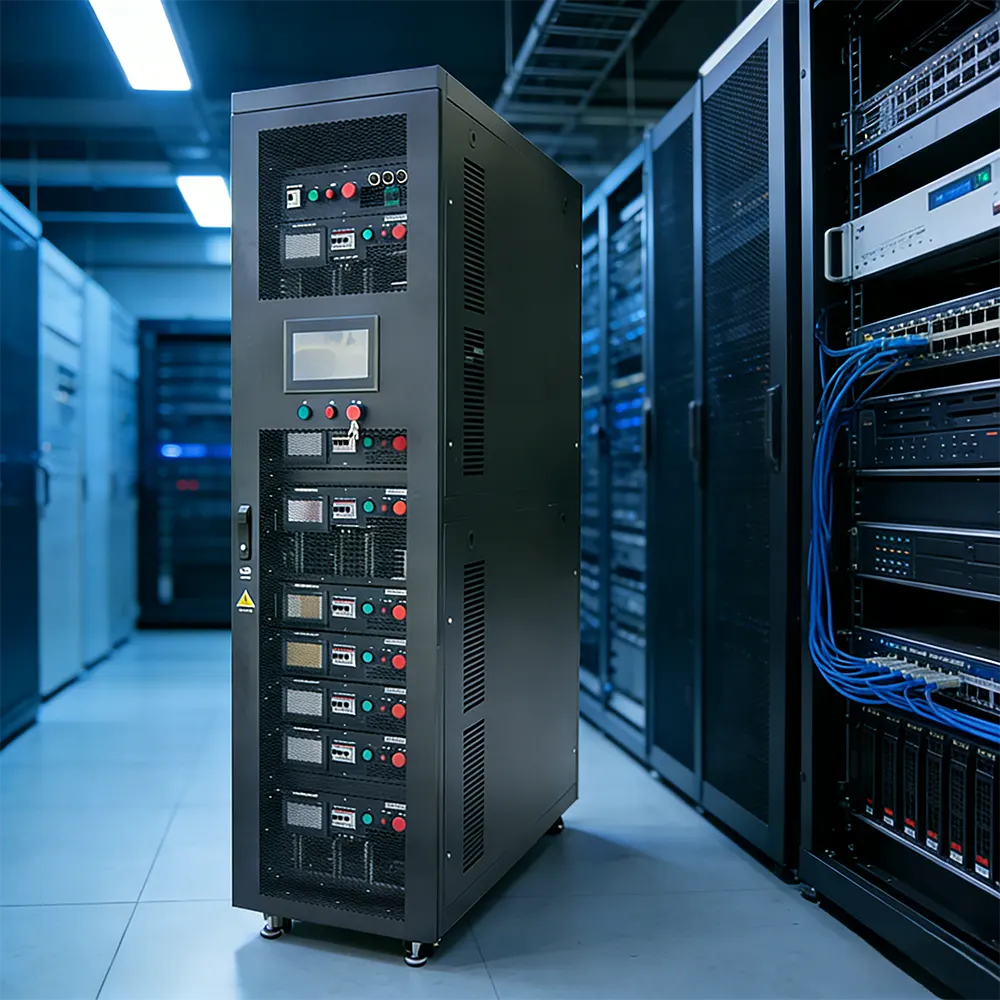

● Testowanie CDU w centrum danych – sprawdza działanie jednostek dystrybucji chłodziwa (CDU) przy symulowanych obciążeniach IT do 200 kW.

● Rozwój serwerów chłodzonych cieczą – zapewnia kontrolowane obciążenia termiczne do testowania systemów chłodzenia bezpośrednio na chipie i zanurzeniowo w laboratoriach badawczo-rozwojowych.

● Badania zarządzania temperaturą obiektu – charakteryzują zdolność odprowadzania ciepła przez infrastrukturę chłodzącą centrum danych w różnych scenariuszach obciążenia.

● High-Performance Computing (HPC) – symuluje moc cieplną klastrów GPU i szaf komputerowych o dużej gęstości w celu optymalizacji chłodzenia.

● Środowiska laboratoryjne i testowe – umożliwiają ciche, czyste i wydajne testowanie zasilania w przestrzeniach wrażliwych akustycznie lub o kontrolowanej jakości powietrza.

● Uruchomienie hiperskalowego centrum danych – sprawdza integrację systemów chłodzenia cieczą z infrastrukturą dystrybucji zasilania i monitorowania.

● Walidacja modernizacji systemu chłodzenia – testuje wydajność zmodernizowanych lub zmodyfikowanych systemów chłodzenia przed wdrożeniem IT na żywo.

O pakiecie

Bank obciążenia z chłodzeniem cieczą o mocy 200 kW i napięciu 380 V to precyzyjnie zaprojektowany sprzęt wymagający ostrożnego obchodzenia się podczas transportu. RST Electric pakuje każde urządzenie w następujące środki ochronne:

● Jednostka bezpiecznie przykręcona do wytrzymałej palety za pomocą uchwytów tłumiących wibracje

● Zapakowane w wodoodporną folię VCI, aby zapobiec przedostawaniu się wilgoci

● Zamknięte w niestandardowej skrzyni ze sklejki z piankową amortyzacją w krytycznych punktach

● Wszystkie połączenia płynu chłodzącego są zaślepione i uszczelnione, aby zapobiec zanieczyszczeniu

● Pakiet dokumentacji obejmuje certyfikaty prób ciśnieniowych, certyfikaty materiałowe i raporty z testów fabrycznych

Opcje wysyłki obejmują fracht morski LCL lub FCL, fracht lotniczy lub przesyłkę kurierską ekspresową w przypadku pilnych potrzeb. Przed wysyłką każdy moduł obciążeniowy układu chłodzenia cieczą o mocy 200 kW przechodzi pełny fabryczny test akceptacyjny (FAT), obejmujący próbę ciśnieniową, wykrywanie nieszczelności i weryfikację termiczną przy pełnym obciążeniu.

O firmie RST Electric

Bezpośrednia fabryka, eksperci w dziedzinie chłodzenia cieczą

● Jesteśmy certyfikowanym producentem z siedzibą w Chinach, specjalizującym się w zaawansowanej produkcji modułów obciążeniowych do chłodzenia cieczą o mocy 200 kW i napięciu 380 V.

● Pełna wewnętrzna kontrola nad projektem, produkcją obwodów chłodzących, montażem elektrycznym i testowaniem – zapewniając najwyższą jakość.

● Bezpośrednie ceny fabryczne dla każdego zestawu obciążenia układu chłodzenia cieczą o mocy 200 kW, z przejrzystą strukturą kosztów i bez pośredników.

Profesjonalna wiedza produkcyjna i termiczna

● Ponad 15 lat doświadczenia w inżynierii rezystorów mocy, obecnie rozszerzone na rozwiązania chłodzone cieczą do zastosowań nowej generacji.

● Obiekty posiadające certyfikat ISO 9001 z wydzielonym pomieszczeniem czystym do montażu obwodów chłodzenia.

● Przed ostatecznym montażem przeprowadzono 100% test szczelności helu w każdym obwodzie płynu chłodzącego.

● Własne możliwości symulacji termicznej i walidacji dla niestandardowych wymagań dotyczących chłodzenia.

Globalne doświadczenie, zaufany dostawca

● Sprawdzony dostawca dla operatorów centrów danych, producentów sprzętu IT i integratorów systemów chłodzenia na całym świecie.

● Doświadczenie w eksporcie na rynki USA, Europy, Singapuru i Bliskiego Wschodu.

● Głęboka wiedza specjalistyczna w zakresie zarządzania temperaturą w centrach danych i testowania mocy o dużej gęstości.

Niekończąca się personalizacja

● Opcje medium chłodzącego: woda dejonizowana / mieszaniny glikolu / płyny dielektryczne / niestandardowe.

● Rodzaje przyłączy: Tri-clamp DN32 / gwinty NPT / szybkozłącza / niestandardowe.

● Kontrola przepływu: Zawory ręczne / Automatyczna kontrola przepływu / Integracja pompy o zmiennej prędkości.

● Ulepszenia sterowania: zaawansowany sterownik PLC, integracja z systemem zarządzania budynkiem (BMS), zdalne monitorowanie.

● Opcje pomiaru: Podstawowe / Przepływomierze precyzyjne / Wielopunktowy pomiar temperatury.

● Warianty obudowy: Rama otwarta / Szafa 42U / Wymiary niestandardowe.

Niezawodna dostawa i dożywotnie wsparcie

● Standardowy czas realizacji: 30-45 dni roboczych w przypadku niestandardowych konfiguracji banku obciążenia 200 kW 380 V z chłodzeniem cieczą.

● Obszerna dokumentacja: raporty z prób ciśnieniowych, certyfikaty materiałowe, instrukcje obsługi i konserwacji, certyfikaty CE/ISO.

● 18-miesięczna gwarancja ze zdalną diagnostyką i globalną siecią części zamiennych.

● Opcjonalne uruchomienie na miejscu, wsparcie w zakresie integracji systemu chłodzenia i szkolenie operatorów prowadzone przez inżynierów terenowych RST.

Przypadki projektów

1. Tło projektu

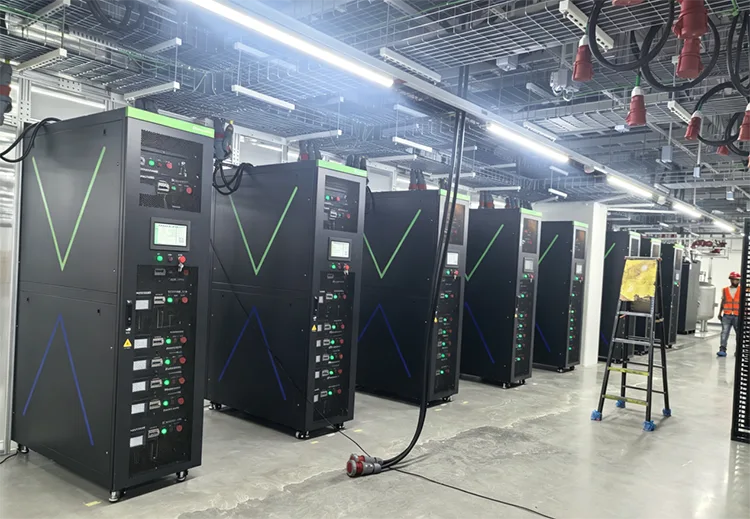

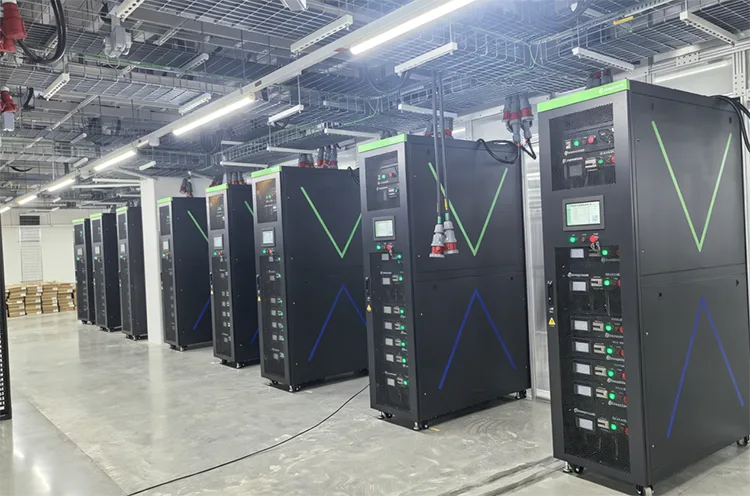

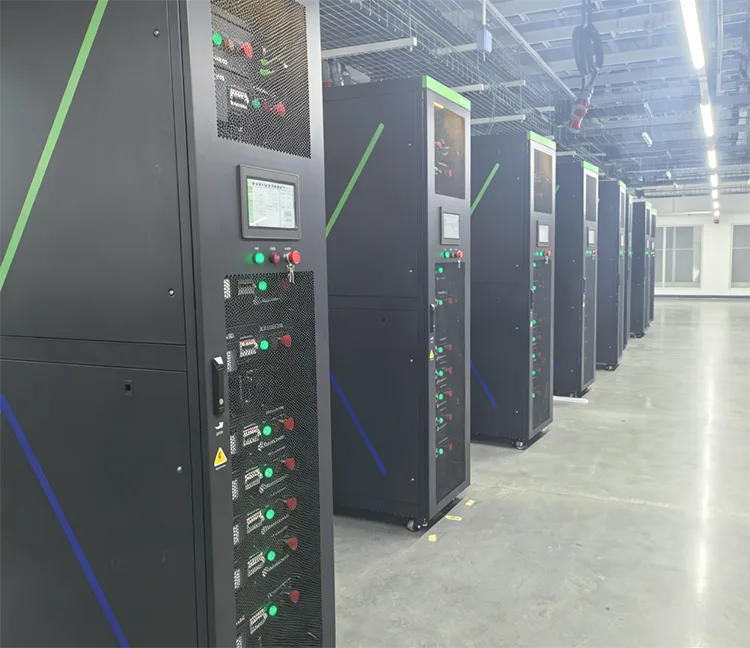

W tym hiperskalowym centrum danych AI w Johor w Malezji zastosowano pełnowymiarowy system cyrkulacji chłodzenia cieczą CDU dla klastra serwerów GPU. W fazie akceptacji projektu głównym wymaganiem jest autentyczna weryfikacja rzeczywistej wydajności chłodzenia pętli cyrkulacji cieczy CDU i symulacja rzeczywistego obciążenia rozpraszania ciepła generowanego przez serwery o dużej gęstości w szafach.

Tradycyjne obciążenie chłodzone powietrzem nie może być połączone z rurociągiem cyrkulacyjnym wody na miejscu, ponieważ nie jest w stanie dostarczać stałego obciążenia cieplnego do pętli CDU w celu długoterminowej kontroli wydajności chłodzenia; nieporęcznych urządzeń do chłodzenia powietrzem nie można instalować w standardowej 19-calowej szafie, aby przywrócić rzeczywisty układ ogrzewania szafy.

Klienci, pod wpływem tropikalnej atmosfery Malezji o wysokiej temperaturze otoczenia przez cały rok, potrzebują odpowiedniego banku obciążenia z dostępem do cieczy w szafie, dopasowanego do lokalnego czynnika chłodzącego, aby ukończyć ciągłą kontrolę obciążenia termicznego systemu CDU i synchroniczne testy pełnego obciążenia UPS/generatora rezerwowego. Dostarczone przez firmę RST Electric zestawy obciążenia o mocy 200 kW, 380 V, w zamkniętych szafach chłodzonych cieczą, w celu uzyskania dokładnej certyfikacji zdolności chłodzenia CDU, zgodnej z lokalnymi standardami akceptacji zasilania TNB.

2. Podstawowe specyfikacje techniczne i zalety konstrukcyjne

Ocena elektryczna

Moc znamionowa: 200 kW, 380 V AC (kompatybilne 380 ~ 480 V AC 50 Hz), PF = 1 czyste obciążenie rezystancyjne

Podział obciążenia: 6kW+6kW+12kW+12kW cztery niezależne stopnie, precyzyjna regulacja minimum 6kW, tolerancja ±5%

Ciągła praca przy pełnym obciążeniu przez całą dobę; okablowanie opcjonalne 1P2W/3P4W zgodnie ze specyfikacjami zasilania Malezji

Monitorowanie w czasie rzeczywistym: napięcie, prąd, moc, temperatura na wlocie i wylocie chłodziwa, ciśnienie wody w rurociągu, podstawowe dane do oceny wydajności wymiany ciepła CDU.

Cechy materiałowe i strukturalne

(1) Konstrukcja dopasowana do cyrkulacji cieczy: Zamknięty obwód chłodzenia cieczą obsługuje chłodziwo wodno-glikolowe dostarczane przez klienta, standardowe szybkozłącza 1" NPT bezpośrednio łączą się z rurociągiem CDU; znamionowy przepływ chłodziwa 10 ~ 25 l/min, maksymalna temperatura wody na wlocie 40 ℃, spadek ciśnienia w rurociągu ≤ 2 bary. Stabilna ciągła moc wyjściowa przenosi stałe ciepło do pętli cyrkulacyjnej CDU w celu przetestowania rzeczywistej wydajności usuwania ciepła przez układ chłodzenia cieczą.

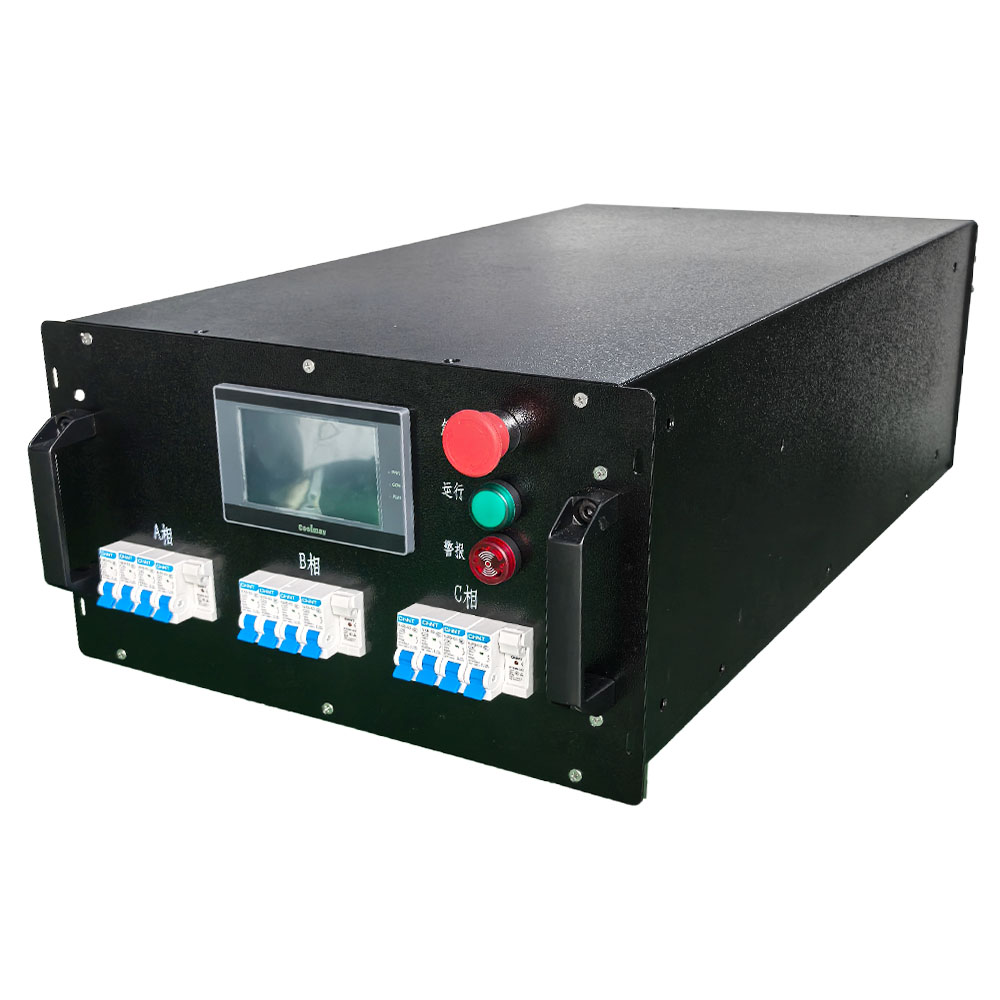

(2) 19-calowa obudowa stelażowa 6U: wymiary 482 × gł. 650 × wys. 266 mm, powłoka RAL7035, sucha masa 35–45 kg, bezpośrednio osadzona w szafie serwerowej w celu przywrócenia rzeczywistego środowiska wytwarzania ciepła w szafach serwerów online.

(3) Pełna ochrona bezpieczeństwa: zwarcie, przetężenie, nadmierna temperatura, zatrzymanie awaryjne, niskie ciśnienie chłodziwa i opcjonalna ochrona przed blokadą drzwi; automatyczny alarm i spadek obciążenia w przypadku nieprawidłowego działania, gwarantują długoterminowy, nieprzerwany test starzenia CDU.

(4) Tryb wielokrotnego sterowania: lokalne sterowanie ręczne / automatyczne / przenośny pilot / sterowanie za pomocą oprogramowania komputerowego; Opcjonalnie RS485 Modbus, przesyłaj dane dotyczące temperatury i przepływu do IDC SCADA w celu rejestrowania danych operacyjnych CDU w czasie rzeczywistym.

3. Standard instalacji i uruchomienia na miejscu

(1) Zainstaluj zgodnie z malezyjskimi przepisami elektrycznymi; jednostki wsuwane są w standardowe szczeliny szafy i mocowane za pomocą przednich uchwytów, niezależne okablowanie zasilające, szybkozłącze wlotu/wylotu cieczy z rurociągiem cyrkulacyjnym CDU, niezawodne uziemienie PE.

(2) Wszystkie jednostki przechodzą fabryczną próbę wypalenia przy pełnym obciążeniu i szczelności rurociągu przed dostawą, wraz z oficjalnymi raportami z testów. Podczas odbioru na miejscu następuje stopniowa regulacja natężenia przepływu chłodziwa, obciążenie stopniowo od 6 kW do 200 kW, rejestracja różnicy temperatur wody na wlocie/wylocie w celu ilościowego określenia wydajności wymiany ciepła CDU, weryfikacja wszystkich funkcji sterowania i zabezpieczeń.

(3) Zasada codziennej eksploatacji: Cotygodniowe sprawdzanie rurociągu pod kątem wycieków; regularnie czyścić filtr cyrkulacyjny CDU, aby uniknąć niedostatecznego przepływu wpływającego na efekt chłodzenia; żadnych materiałów łatwopalnych przechowywanych wokół szaf serwerowych.

4. Rozwiązywanie problemów i obsługa posprzedażna

Typowe usterki, w tym nieprawidłowe przegrzanie, niewystarczające ciśnienie płynu chłodzącego, awaria komunikacji i fałszywy alarm ochronny, posortowane w oficjalnej instrukcji konserwacji;

Przeglądy okresowe: Co 6 miesięcy należy sprawdzić szczelność rurociągu, oczyścić wewnętrzny pył z rezystora, regularnie sprawdzać izolację megaomomierzem.

Gwarancja: 18-miesięczna gwarancja od daty wysyłki, bezpłatna naprawa i wymiana w przypadku wad produkcyjnych; części zamienne przez całe życie i zdalne wsparcie techniczne w języku angielskim, opcjonalne szkolenie lokalnego inżyniera na miejscu w przypadku zamówień zbiorczych. Niestandardowy interfejs zasilania, napięcia, cieczy i protokołu komunikacyjnego na potrzeby późniejszego projektu rozbudowy centrum danych.

5. Wynik projektu

(1) Montowana w stojaku struktura cieczy zapewnia bezpośredni dostęp do rurociągu cyrkulacyjnego CDU, stabilnie wyprowadza stopniowane stałe obciążenie cieplne, dokładnie weryfikuje rzeczywistą zdolność usuwania ciepła każdej pętli CDU; realizuje symulację termiczną rzeczywistej szafy, której nie jest w stanie osiągnąć tradycyjne obciążenie powietrzem, wydajność akceptacji CDU wzrosła o ponad 65%.

(2) Stabilny, zamknięty obieg cieczy dostosowuje wysoką temperaturę otoczenia w Malezji, długotrwałe ciągłe ładowanie bez wyłączania z powodu przegrzania, wszystkie wskaźniki wydajności chłodzenia CDU pomyślnie przechodzą standardy akceptacji.

(3) Automatyczne gromadzenie danych dotyczących temperatury wody, przepływu i mocy ułatwia kompilację raportu z testów CDU klienta, znacznie obniża koszty testów ręcznych w projekcie IDC.

(4) Skontaktuj się z RST Electric w sprawie niestandardowego banku obciążenia chłodzonego cieczą, specjalnie do weryfikacji chłodzenia CDU w centrum danych w Azji Południowo-Wschodniej, uzyskaj bezpłatną propozycję techniczną i wycenę.
