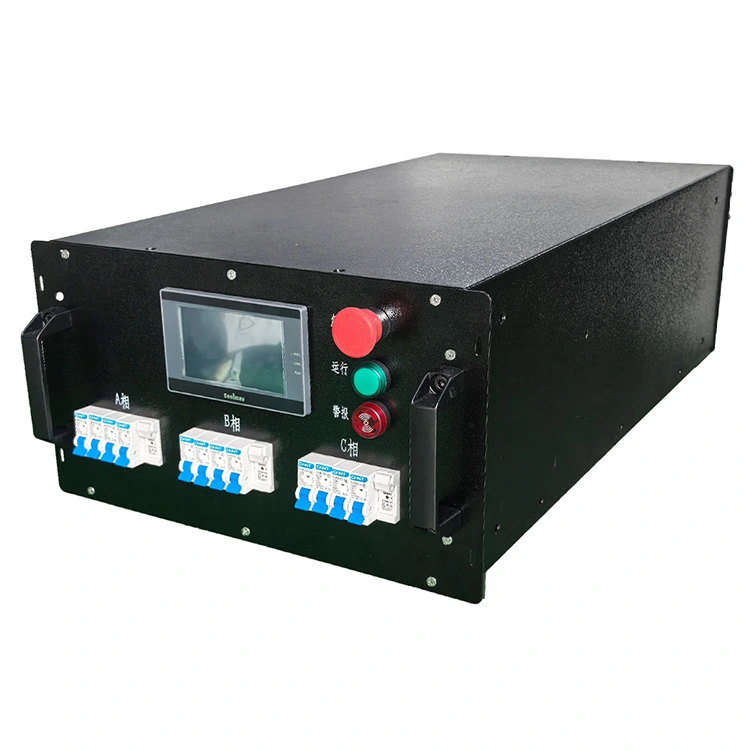

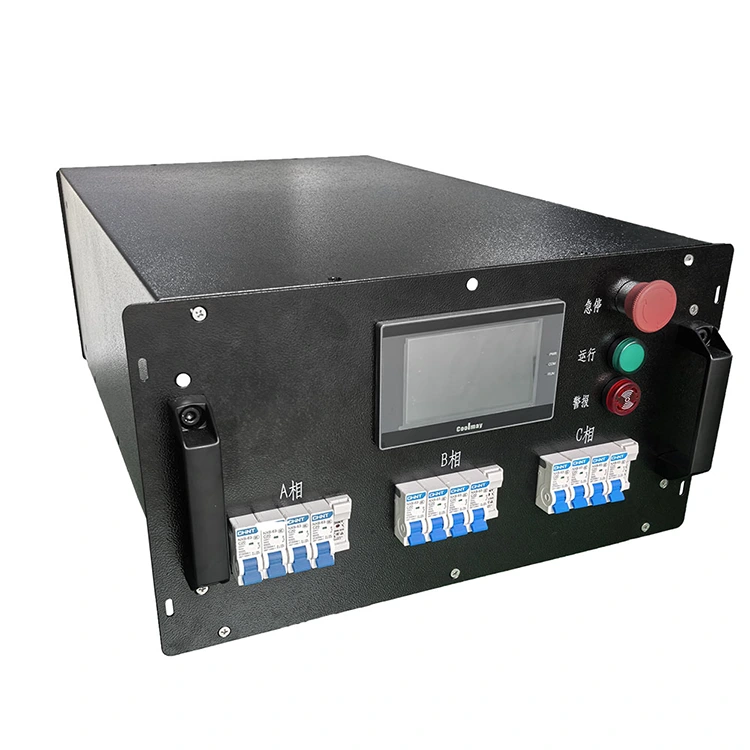

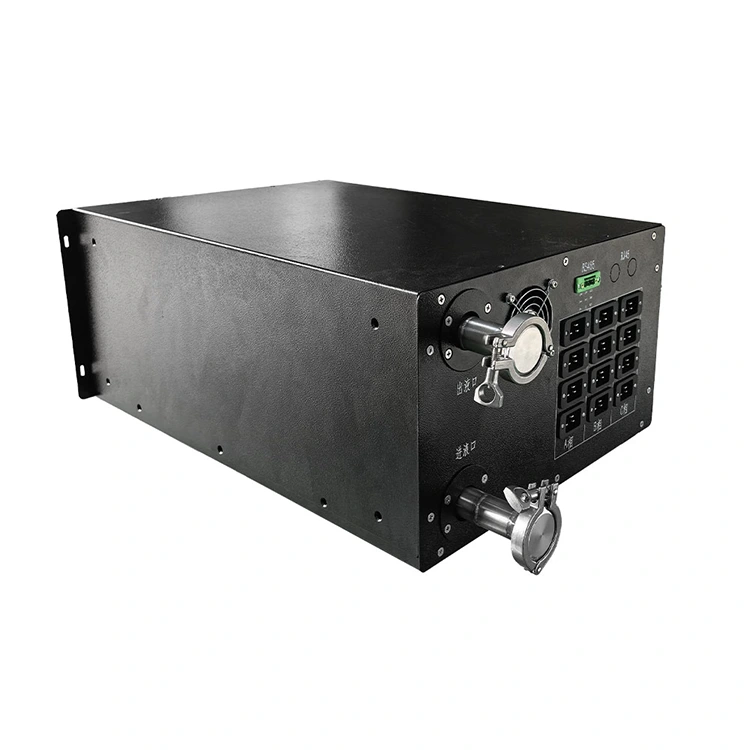

Bank obciążenia 36kw 380v chłodzony cieczą

Chłodzony cieczą bank obciążeniowy o mocy 36 kW i napięciu 380 V może sprostać wyzwaniom branżowym stawianym przez tradycyjne chłodzone powietrzem skrzynie ładunkowe, takim jak wysoki poziom hałasu, wysokie zużycie energii, zajmowanie dużej przestrzeni i łatwe tłumienie termiczne podczas testów długoterminowych. Przyjmuje architekturę rozpraszania ciepła w układzie chłodzenia cieczą w zamkniętej pętli, z wydajnością rozpraszania ciepła znacznie przewyższającą modele chłodzone powietrzem. Hałas pracy jest wyjątkowo niski, a zużycie energii znacznie zmniejszone. Standardowa konstrukcja do montażu w stojaku 6U może bezproblemowo zintegrować się z systemem szaf. Jest wyposażony w wielopoziomową precyzyjną regulację obciążenia, wiele trybów inteligentnego sterowania i pełnowymiarowe zabezpieczenie bezpieczeństwa, umożliwiające stabilne przeprowadzanie testów starzenia, akceptację pełnego obciążenia oraz codzienne inspekcje działania i konserwacji UPS, agregatów prądotwórczych, zasilaczy precyzyjnych i krytycznych urządzeń zasilających.

Jakie są podstawowe zalety?

1. Bardzo cicha praca

Porzucając tradycyjną konstrukcję chłodzenia wentylatorem, cała maszyna działa w środowisku chłodzenia cieczą, a poziom hałasu wynosi zaledwie 60 dB. Wartość ta jest o 20–35 dBA niższa niż w przypadku zwykłych skrzyń ładunkowych chłodzonych powietrzem, co w pełni spełnia wymagania cichych scenariuszy, takich jak laboratoria, biurowe pomieszczenia komputerowe i centra danych, i nie powoduje zanieczyszczenia środowiska hałasem.

2. Znacząca oszczędność i redukcja zużycia energii

Opierając się na doskonałej pojemności cieplnej właściwej i przewodności cieplnej cieczy, bank obciążenia chłodzony cieczą o mocy 36 kW i napięciu 380 V charakteryzuje się wyższą wydajnością chłodzenia i niższym zużyciem energii pomocniczej. Całkowite zużycie energii jest o 30–50% niższe niż w przypadku urządzeń o tej samej specyfikacji z chłodzeniem powietrzem. Długoterminowe testy wysokiej częstotliwości mogą znacznie obniżyć koszty energii elektrycznej i koszty operacyjne przedsiębiorstw.

3. Kompaktowa obudowa do montażu w stojaku

Dzięki zastosowaniu standardowego rozmiaru szafki 19 cali 6U cała maszyna ma zwartą i regularną konstrukcję. Można go zainstalować bezpośrednio na stojaku, bez konieczności rezerwowania dużej przestrzeni chłodzącej, doskonale dostosowując się do wymagań układu pomieszczeń komputerowych o dużej gęstości, małych laboratoriów i precyzyjnych stanowisk testowych.

Specyfikacja techniczna

Wydajność testu

1. Precyzyjna regulacja obciążenia na wielu biegach

Przyjmuje czterostopniowy niezależny projekt obciążenia 6kW/6kW/12kW/12kW, obsługujący regulację gradientu od 6kW do 36kW. Podział osprzętu jest rozsądny, co pozwala na elastyczne dopasowanie wymagań testowych zasilaczy, UPS i generatorów dla różnych segmentów mocy.

2. Stabilna dokładność ładowania ± 5%.

Cała maszyna jest kalibrowana indywidualnie po opuszczeniu fabryki, co zapewnia stabilną i kontrolowaną dokładność załadunku. W połączeniu z funkcją rozpraszania ciepła w stałej temperaturze chłodzenia cieczą, podczas długotrwałych testów przy pełnym obciążeniu nie ma dryftu rezystancji ani tłumienia ciepła, a dane testowe charakteryzują się wysoką powtarzalnością, spełniając standardy akceptacji projektu.

3. Uniwersalna kompatybilność z szerokim napięciem

Obsługuje szeroki zakres napięcia wejściowego 380–480 V, zgodny z głównymi standardami dystrybucji energii przemysłowej zarówno w kraju, jak i za granicą. Niezależnie od tego, czy chodzi o projekty krajowe, czy o testowanie sprzętu handlu zagranicznego, można go bezpośrednio dostosować i wykorzystać.

Inteligentne sterowanie

1. Zintegrowane cztery tryby sterowania

Obsługuje cztery metody sterowania: panel ręczny na korpusie maszyny, lokalną pracę automatyczną, zdalną ręczną skrzynkę sterującą i górne oprogramowanie komputerowe na komputerze PC. Uwzględnia zarówno proste testy ręczne, jak i procesy automatycznego testowania wsadowego.

2. Pełne monitorowanie wizualizacji danych

Wyświetla w czasie rzeczywistym podstawowe dane, takie jak napięcie, prąd, moc, współczynnik mocy, temperatura wody na wlocie i wylocie oraz ciśnienie wody. Status operacji jest przejrzysty i widoczny, co ułatwia operatorom monitorowanie w czasie rzeczywistym, identyfikowanie nieprawidłowości i rejestrowanie danych testowych.

3. Można połączyć się z systemem automatyki

Chłodzony cieczą bank obciążenia o mocy 36 kW i napięciu 380 V obsługuje rozwój wielu protokołów komunikacyjnych i można go podłączyć do górnego komputera w celu zdalnego uruchamiania/zatrzymywania, ładowania gradientowego, automatycznego przechowywania danych i eksportu raportów, spełniając wymagania inteligentnych i bezzałogowych testów w laboratoriach.

Ochrona bezpieczeństwa

1. Kompleksowa ochrona bezpieczeństwa elektrycznego

Jest wyposażony w wiele mechanizmów zabezpieczających, takich jak zwarcie, przetężenie, przegrzanie, niewystarczające ciśnienie wody i wyłączenie awaryjne. Po wykryciu jakiejkolwiek nieprawidłowości automatycznie odetnie zasilanie i zatrzyma maszynę, zapobiegając w ten sposób uszkodzeniu sprzętu i zagrożeniom bezpieczeństwa u źródła.

2. Szczelna konstrukcja obwodu chłodzenia cieczą

Złącze wodne jest wyposażone w zabezpieczenie przed uszczelnieniem. W fabryce przeprowadzany jest test 100% odporności na ciśnienie wody, aby wyeliminować ryzyko wycieku, zapewnić czystą i bezpieczną pracę sprzętu w pomieszczeniu komputerowym oraz zapobiec wtórnym zanieczyszczeniom.

3. Wydłużona żywotność sprzętu dzięki pracy w niskiej temperaturze

Chłodzenie cieczą o stałej temperaturze znacznie zmniejsza naprężenia termiczne komponentów, zapobiegając powtarzającemu się starzeniu w wysokich temperaturach. W porównaniu do modeli chłodzonych powietrzem skutecznie wydłuża ogólną żywotność maszyny i znacznie zmniejsza częstotliwość wymiany i konserwacji sprzętu.

Personalizacja i zdolność adaptacji

1. Parametry można dostosować indywidualnie

Obsługa specyfikacji napięcia, stopnia obciążenia, dostosowywania zakresu mocy. Dokładność położenia przekładni można dostosować zgodnie ze standardami testowania klienta i można ją dostosować do specyfikacji testowania sprzętu specjalnego.

2. Interfejsy i potoki można modyfikować w miarę potrzeb

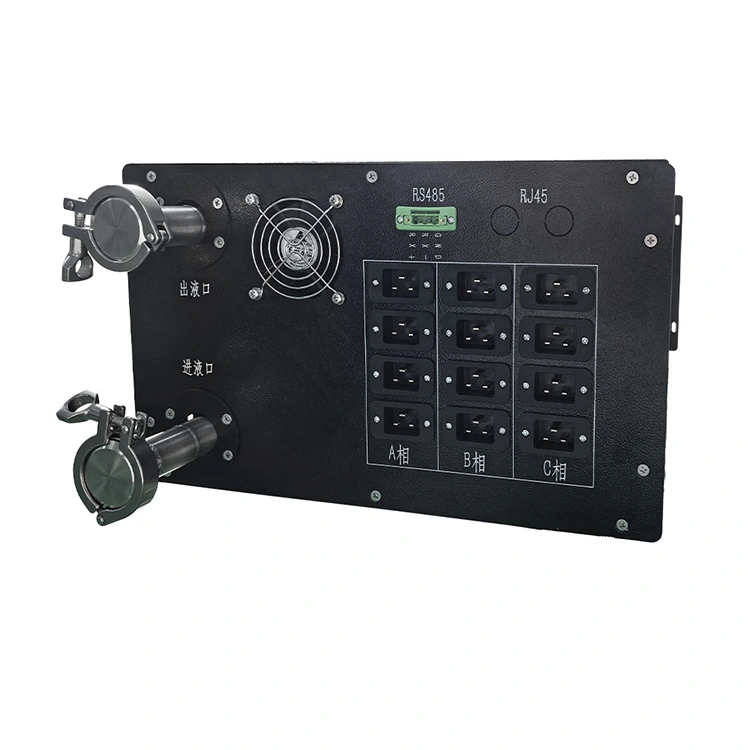

Interfejs chłodzący, zawór kulowy, strukturę wentylacji, port komunikacyjny można dostosować. Można go bezpośrednio podłączyć do istniejących rurociągów i systemu sterowania w sali komputerowej klienta, bez konieczności renowacji infrastruktury na miejscu.

3. Dostosuj się do wielu scenariuszy testów branżowych

Bank obciążenia chłodzony cieczą o mocy 36 kW i napięciu 380 V może być szeroko stosowany w scenariuszach takich jak akceptacja centrum danych, starzenie się fabryki zasilaczy UPS, testowanie obciążenia agregatu prądotwórczego, testowanie nowych zasilaczy i badania laboratoryjne. Ma niezwykle dużą wszechstronność.

Aplikacje produktów

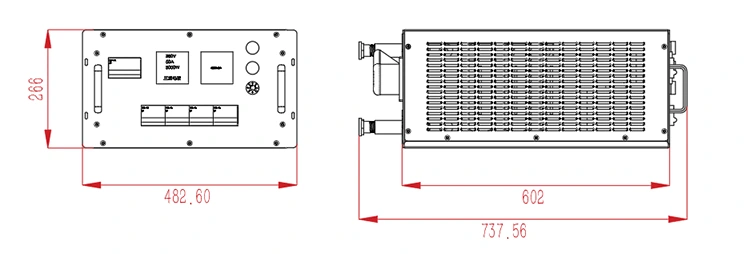

Rysunek i wymiary

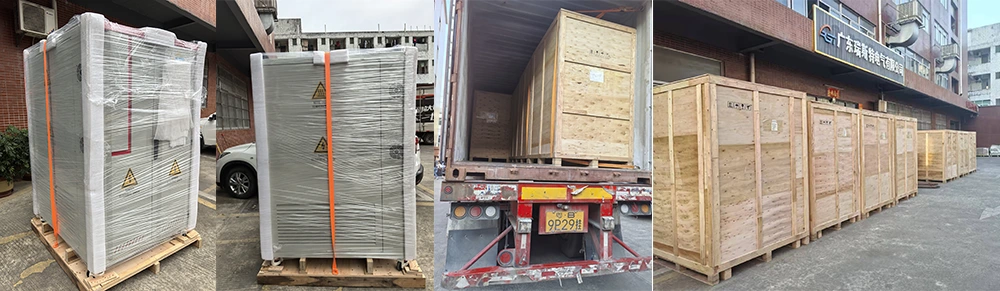

Pakowanie i dostawa

1. Profesjonalne, pyłoszczelne i odporne na wilgoć opakowanie transportowe

Cała maszyna owinięta jest folią antystatyczną i wzmocniona specjalną pianką. Porty wodne są niezależnie uszczelnione w celu ochrony, zapobiegając kurzowi, wilgoci i uszkodzeniom podczas transportu, zapewniając, że sprzęt dotrze w idealnym stanie.

2. 100% testów fabrycznych obejmujących cały przedmiot

Każde urządzenie przechodzi proces starzenia przy pełnej mocy, test ciśnienia wody i kalibrację dokładności. Dane testowe są zachowywane do kontroli i zapewniają stabilną jakość, identyfikowalność i zgodność z wymogami dotyczącymi akceptacji handlu zagranicznego i przeglądu projektu.

3. Kompletne dokumenty i stabilny czas dostawy

Towary są dostarczane z listą przewozową, raportem z testów, certyfikatem kalibracji, instrukcją obsługi i dokumentami zgodności CE. Maszyny standardowe dostarczane są w ciągu 15-20 dni, a modele niestandardowe są zaplanowane do stabilnej produkcji w ciągu 20-30 dni.

Często zadawane pytania

1.Jaka jest największa zaleta skrzyni ładunkowej chłodzonej cieczą w porównaniu do modeli chłodzonych powietrzem?

W porównaniu z tradycyjnymi, chłodzonymi powietrzem bankami obciążenia, największą zaletą naszego chłodzonego cieczą banku obciążenia o mocy 36 kW i napięciu 380 V jest cicha praca, oszczędność energii i brak zajmowania miejsca. Cała maszyna nie posiada wentylatora i jest cicha, dzięki czemu nadaje się do pomieszczeń komputerowych i laboratoriów. Układ chłodzenia cieczą charakteryzuje się wyższą wydajnością i niższym zużyciem energii w testach długoterminowych. Co więcej, konstrukcja montowana w stojaku nie wymaga dużej przestrzeni chłodzącej, doskonale dostosowując się do nowoczesnych scenariuszy precyzyjnych testów o dużej gęstości. Nie ulega tłumieniu ciepła podczas długotrwałych testów i zapewnia bardziej stabilne dane.

2. Czy sprzęt umożliwia długotrwałe, ciągłe testowanie pod pełnym obciążeniem?

W urządzeniu zastosowano układ chłodzenia cieczą z zamkniętą pętlą do rozpraszania ciepła, który ma znacznie większą zdolność rozpraszania ciepła niż konstrukcja chłodzenia powietrzem. Ma wyjątkowo dużą stabilność termiczną i może pracować pod pełnym obciążeniem przez długi czas bez żadnych problemów, takich jak redukcja mocy, ochrona przed przegrzaniem i wyłączanie. Doskonale nadaje się do testów starzenia UPS i długoterminowych testów niezawodności zasilania.

3. Czy można go dostosować do niestandardowych napięć i niestandardowych procedur testowych?

Oprócz standardowego napięcia 380 V, można go również dostosować do napięć 400 V, 415 V, 480 V i innych międzynarodowych standardów. Stopniowanie obciążenia, logika sterowania, protokół komunikacyjny, interfejs wodny można dostosować do wymagań projektu klienta, aby spełnić spersonalizowane standardy testowania laboratoriów i fabrycznych linii produkcyjnych.

4. Co obejmuje gwarancja posprzedażowa i wsparcie techniczne na sprzęt?

Kompletna maszyna jest objęta rozszerzoną 18-miesięczną gwarancją obejmującą zdalną diagnostykę usterek, debugowanie techniczne i wsparcie w zakresie części zamiennych. Możemy pomóc klientom w ukończeniu integracji instalacji sprzętu, konfiguracji procesu testowego, zautomatyzowanym debugowaniu połączeń i dostarczyć kompletne dokumenty dotyczące zgodności w celu wsparcia odprawy celnej w handlu zagranicznym i akceptacji projektu.
