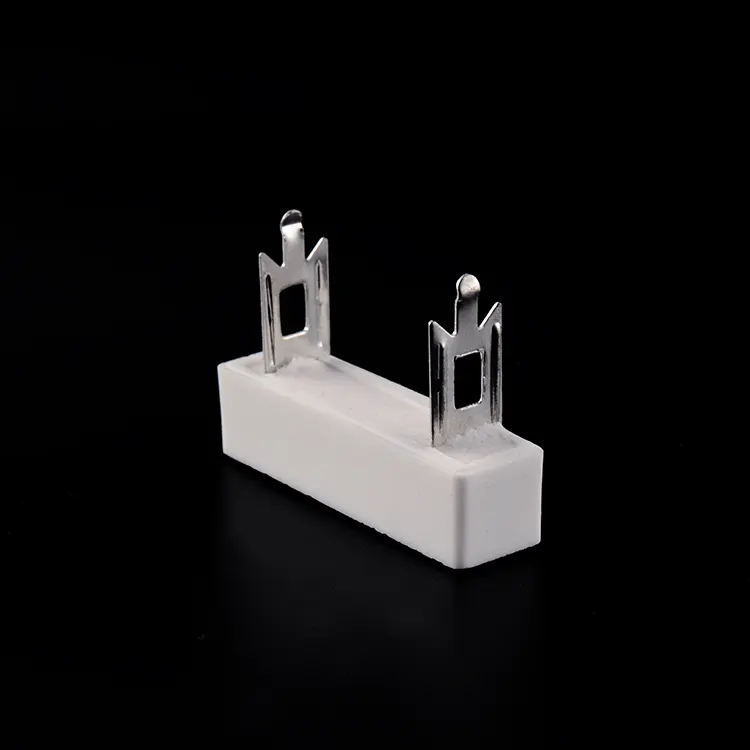

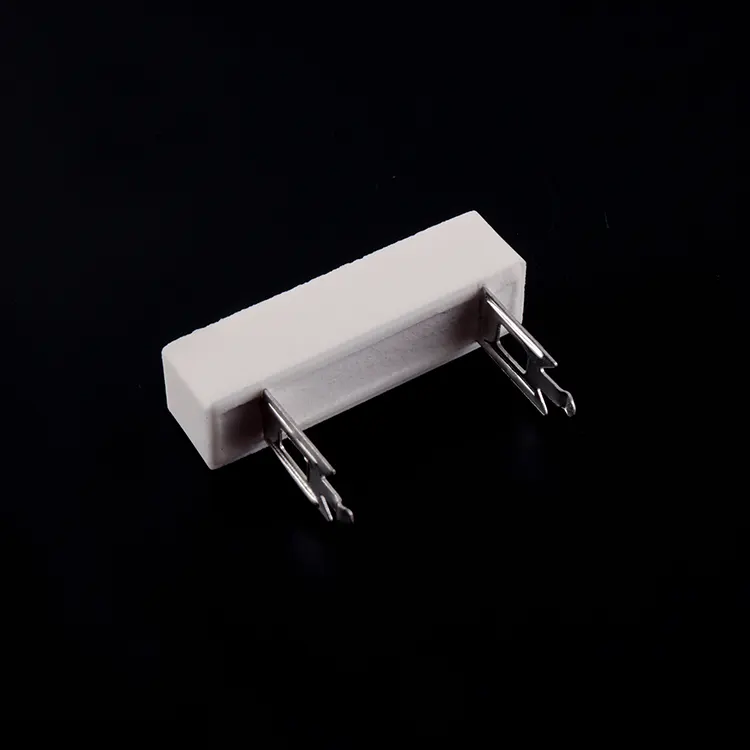

Osiowy rezystor drutowy cementowy

Podstawowy projekt i zalety zastosowania

Osiowy rezystor drutowy cementowy firmy RST Electric oferuje klasyczne, sprawdzone rozwiązanie do zastosowań wymagających niezawodnego przenoszenia mocy w standardowej konfiguracji z wyprowadzeniem osiowym. W przeciwieństwie do rezystorów z wyprowadzeniem promieniowym lub rezystorów do montażu w obudowie, ten rezystor mocy z otworem przelotowym posiada przewody wystające z obu końców prostokątnego korpusu ceramicznego, co pozwala na montaż poziomy na płytkach drukowanych lub użycie z odstępami w celu zapewnienia lepszego chłodzenia. Ta tradycyjna orientacja osiowa upraszcza układ PCB, ułatwia automatyczne wkładanie i umożliwia łatwą wymianę w scenariuszach serwisowych.

Konstrukcja strukturalna i wszechstronny zakres mocy

Konstrukcja tego rezystora w obudowie ceramicznej podkreśla wydajność termiczną i integralność mechaniczną. Element rezystancyjny – dostępny w konstrukcji drutowej zapewniającej wysoką zdolność impulsową i niskie wartości rezystancji (do 0,1 Ω) lub w folii metalowej zapewniającej niski poziom szumów i wysokie wartości rezystancji (do 100 kΩ) – jest precyzyjnie nawijany lub osadzany na podłożu ceramicznym, następnie zamykany w nieorganicznym wypełniaczu krzemionkowym i umieszczany w trudnopalnej obudowie ceramicznej. Prostokątny profil zapewnia stabilne umieszczenie, a osiowe przewody zapewniają mocne trzymanie złącza lutowanego. Seria SQZ obejmuje szeroki zakres mocy — od 5 W dla zasilaczy kompaktowych do 100 W dla napędów przemysłowych — co czyni ją wszechstronnym wyborem w różnorodnych zastosowaniach.

Kompleksowa wiedza specjalistyczna w zakresie zapewnienia jakości i produkcji

Każde urządzenie przechodzi kompleksową weryfikację jakości. Testowanie lutowalności zapewnia pokrycie >90% w temperaturze 260±5°C przez 2 sekundy. Wytrzymałość dielektryczna jest sprawdzana przy napięciu 500 V AC przez 5 sekund bez awarii. Współczynnik temperaturowy utrzymuje się na poziomie ≤ ±250 ppm/°C. Cykliczne zmiany temperatury od -55°C do +200°C potwierdzają integralność strukturalną, a testy wytrzymałościowe przy napięciu znamionowym przez 1000 godzin potwierdzają długoterminową niezawodność. Testy przeciążeniowe przy 10× mocy znamionowej (drut) lub 5× mocy znamionowej (folia metalowa) potwierdzają zdolność impulsową. Jako zaufany producent osiowych rezystorów drutowych z cementu osiowego w Chinach, RST Electric łączy ponad 10-letnie doświadczenie w inżynierii rezystorów mocy z precyzyjną produkcją, aby dostarczać komponenty, które zapewniają niezawodne działanie zarówno w środowiskach produkcyjnych na dużą skalę, jak i w środowiskach konserwacji w terenie.

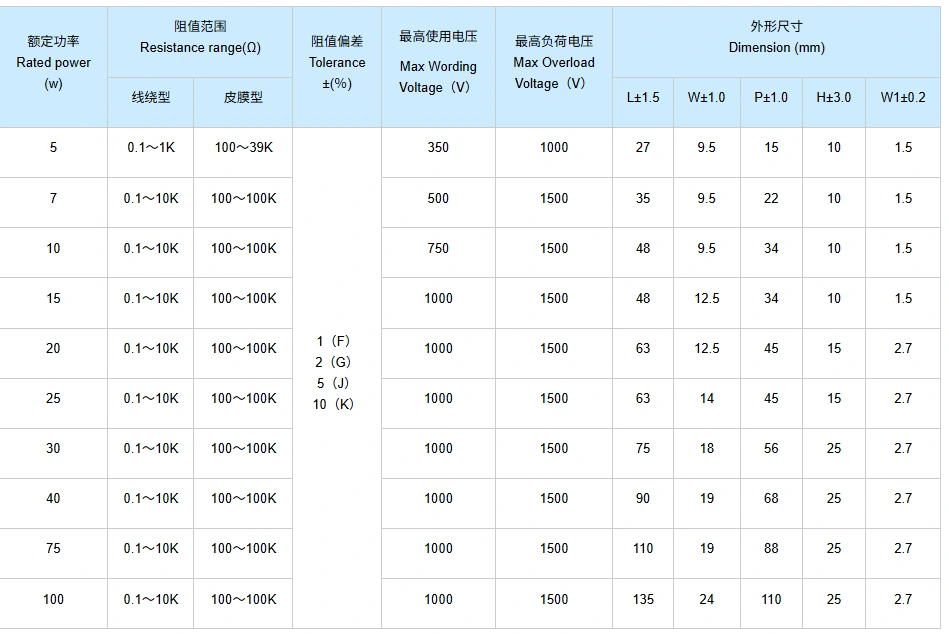

Specyfikacja techniczna

Zalety produktu

1. Standardowa konfiguracja przewodów osiowych – przewody wychodzą z obu końców prostokątnego korpusu, umożliwiając montaż na płytce drukowanej z otworami przelotowymi, montaż z dystansem lub instalację w oparciu o gniazdo.

2. Szeroki zakres mocy – od 5 W do 100 W w jednej serii, obejmujący różnorodne zastosowania, od kompaktowych zasilaczy po napędy przemysłowe.

3. Technologia dwuelementowa – opcja uzwojenia drutowego zapewniająca wysoką zdolność impulsową (10× przeciążenie) i niską rezystancję (0,1 Ω); opcja folii metalowej zapewniająca niski poziom szumów i wysoką rezystancję (100 kΩ).

4. Ognioodporna obudowa ceramiczna – zamknięta w nieorganicznym wypełniaczu krzemionkowym w ceramicznej obudowie, zapewniająca doskonałe odprowadzanie ciepła, izolację elektryczną i ochronę mechaniczną.

5. Praca w wysokich temperaturach – Praca ciągła do temperatury powierzchni do +200°C z liniowym obniżaniem wartości znamionowych w celu zapewnienia bezpiecznego użytkowania.

6. Niski współczynnik temperaturowy – ≤ ±250 ppm/°C zapewnia stabilne wartości rezystancji w pełnym zakresie temperatur roboczych.

7. Tolerancje dokładności – dostępne od ± 1% do ± 10%, aby spełnić wymagania dotyczące ciasnych obwodów lub projektów wrażliwych na koszty.

8. Solidna wytrzymałość przewodu – test rozciągania 10 N zapewnia niezawodny montaż przez otwór i integralność złącza lutowanego.

9. Kompleksowa walidacja jakości – 100% testowanie lutowalności, wytrzymałości dielektrycznej i wytrzymałości zgodnie z normami IEC 60115.

10. Standardowy pakiet – Spójne wymiary w zależności od mocy znamionowej upraszczają układ PCB i zarządzanie zapasami.

Aplikacje produktów

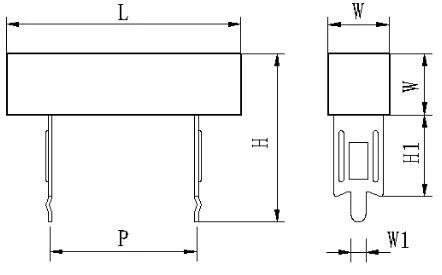

Rysunek i wymiary

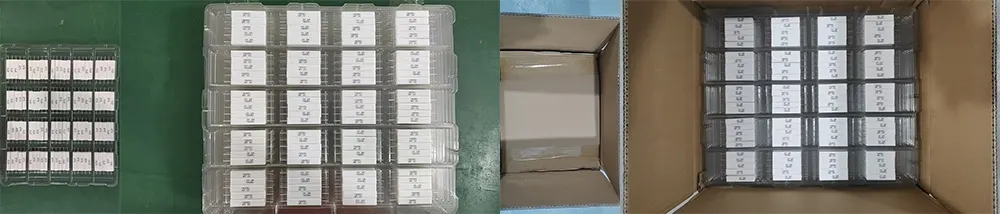

Paczka i wysyłka

RST Electric zapewnia bezpieczną dostawę każdego osiowego rezystora drutowego cementowego:

● Pakowanie zbiorcze: Rezystory pakowane są w antystatyczne torby plastikowe z piankową wyściółką, a następnie umieszczane w kartonach z tektury falistej, aby zapobiec zginaniu się ołowiu i uszkodzeniom ceramiki.

● Ochrona przewodów: Przewody osiowe są utrzymywane prosto za pomocą zaślepek końcowych lub pasków piankowych.

● Dokumentacja: Listy pakowania i certyfikaty kontroli dołączone do każdej przesyłki.

● Opcje frachtu: Kurier ekspresowy (DHL/FedEx/UPS) dla małych ilości, fracht lotniczy dla średnich ilości, fracht morski dla zamówień masowych.

Wszystkie jednostki przechodzą 100% testów elektrycznych i kontroli wizualnej przed zapakowaniem, aby upewnić się, że spełniają określone wartości rezystancji i standardy kosmetyczne.

Jeśli chodzi o RST Electric

Jako profesjonalny producent z ponad dziesięcioletnim doświadczeniem w dziedzinie rezystorów, RST Electric koncentruje się na badaniach i produkcji osiowych rezystorów drutowych cementowych. Dzięki dojrzałej akumulacji technologicznej stała się niezawodnym dostawcą w branży. Posiadamy pełne, niezależne możliwości produkcyjne, realizując cały proces od nawijania drutu, osadzania folii metalowej, po niezależne pakowanie i testowanie. Ściśle kontrolujemy każdy krok, aby zapewnić stabilną i jednolitą jakość produktu.

Posiadamy bazę produkcyjną posiadającą certyfikat ISO 9001, wyposażoną w dedykowaną linię do produkcji osiowych rezystorów ceramicznych. Każdy rezystor przechodzi kompleksowe testy elektryczne, obejmujące podstawowe wskaźniki, takie jak wartość rezystancji, właściwości dielektryczne i izolacja. Jednocześnie przeprowadzane są odpowiednie testy, takie jak cykliczne zmiany temperatury i trwałość, w ścisłej zgodności z normą IEC 60115, aby zapewnić niezawodność produktu.

Przyjmujemy model dostaw bezpośrednich z fabryki, bez marży średniego poziomu. Ceny są przejrzyste i rozsądne, co pozwala klientom uzyskać produkty wysokiej jakości po korzystnej cenie. Wykorzystując nasze bogate doświadczenie branżowe, możemy zaoferować elastyczne usługi dostosowywania, obejmujące różne parametry, takie jak moc, wartość rezystancji, tolerancja, TCR itp. Dodatkowo możemy zapewnić spersonalizowane opcje dostosowywania, takie jak uzwojenie cewek bez cewek i formowanie przewodów doprowadzających, zgodnie z wymaganiami klienta.

Nasze produkty są sprzedawane na całym świecie w ponad 40 krajach, obsługując różne dziedziny, takie jak zasilanie, napędy silnikowe i elektronika użytkowa. Oferujemy również 12-miesięczną gwarancję, zdalną diagnostykę usterek, dostawę części zamiennych oraz profesjonalne wsparcie techniczne. Nasz zespół ekspertów może zapewnić wskazówki dotyczące integracji produktów, aby w pełni zaspokoić różnorodne potrzeby różnych klientów. Profesjonalizmem i rzetelnością zdobyliśmy uznanie klientów na całym świecie.
