Pionowy ceramiczny rezystor drutowy

Zaleta projektu

Pionowy ceramiczny rezystor drutowy firmy RST Electric rozwiązuje typowe wyzwanie w projektowaniu nowoczesnej elektroniki: zapewnia wysokie rozpraszanie mocy w ograniczonej przestrzeni na płytce. W przeciwieństwie do poziomych rezystorów z wyprowadzeniami osiowymi, które zajmują znaczną powierzchnię płytki liniowej, ten rezystor promieniowy montowany jest pionowo, a przewody wychodzą z jednego końca prostokątnego korpusu ceramicznego, dzięki czemu może on stać w pozycji pionowej. Taka orientacja zmniejsza powierzchnię PCB o 50–70% w porównaniu z równoważnymi komponentami z wyprowadzeniem osiowym, co czyni go idealnym rozwiązaniem dla gęsto upakowanych zasilaczy, napędów silników i elektroniki użytkowej.

Konstrukcja, zarządzanie temperaturą i konfiguracje

Konstrukcja tego rezystora w obudowie ceramicznej kładzie nacisk na zarządzanie temperaturą i wytrzymałość mechaniczną. Element rezystancyjny – dostępny w konstrukcji drutowej zapewniającej wysoką zdolność impulsową (do 0,1 Ω) lub w folii metalowej zapewniającej niski poziom szumów i wysoką rezystancję (do 100 kΩ) – jest zamknięty w nieorganicznym wypełniaczu krzemionkowym i umieszczony w trudnopalnej obudowie ceramicznej. Pionowa orientacja w naturalny sposób sprzyja chłodzeniu konwekcyjnemu, podczas gdy promieniowe przewody zapewniają bezpieczny montaż poprzez otwory przelotowe i doskonałą wytrzymałość złącza lutowniczego. Seria SQM obejmuje standardowe pakiety pionowe, a także dwie specjalne konfiguracje: WS (wąska obudowa o szerokim korpusie) i WB (rozstaw przewodów o szerokim korpusie), oferując elastyczność projektowania dla różnych układów otworów montażowych i wymagań dotyczących odstępu napięcia.

Walidacja jakości i wiedza specjalistyczna w zakresie produkcji

Każde urządzenie przechodzi kompleksową walidację. Testowanie lutowalności zapewnia pokrycie >90% przy 260±5°C przez 2 sekundy. Wytrzymałość dielektryczna jest sprawdzana przy napięciu 500 V AC przez 5 sekund bez awarii. Współczynnik temperaturowy utrzymuje się na poziomie ≤ ±250 ppm/°C (lepiej niż standardowe odpowiedniki poziome). Cykliczne zmiany temperatury od -55°C do +200°C potwierdzają integralność strukturalną, a testy wytrzymałościowe przy napięciu znamionowym przez 1000 godzin potwierdzają długoterminową niezawodność. Testy przeciążeniowe przy 10× mocy znamionowej (drut) lub 5× mocy znamionowej (folia metalowa) potwierdzają zdolność impulsową. Jako zaufany producent pionowych rezystorów ceramicznych w Chinach, RST Electric łączy ponad 10-letnie doświadczenie w zakresie rezystorów mocy z precyzyjną produkcją, aby dostarczać komponenty, które optymalizują przestrzeń na płytce bez pogarszania wydajności.

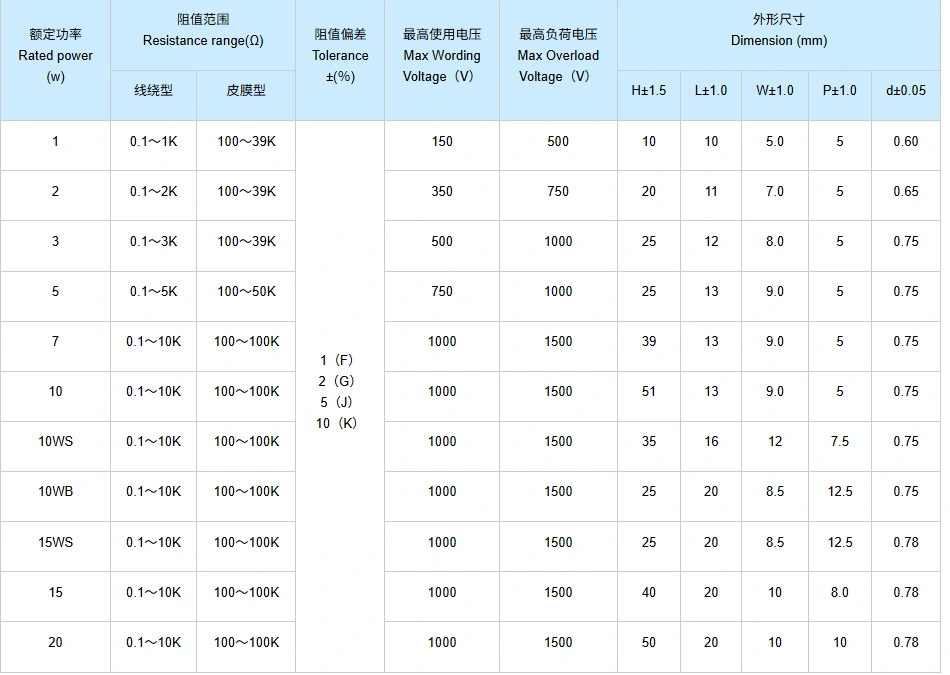

Specyfikacja techniczna

Cechy produktu pionowego ceramicznego rezystora drutowego

1. Orientacja pionowa oszczędzająca miejsce – Promieniowa konstrukcja wyprowadzeń umożliwia montaż w pozycji pionowej, redukując powierzchnię PCB o 50-70% w porównaniu do alternatywnych rozwiązań z wyprowadzeniem osiowym.

2. Technologia dwuelementowa – opcja uzwojenia drutowego zapewniająca niską rezystancję (0,1 Ω) i wysoką zdolność impulsową; opcja folii metalowej zapewniająca niski poziom hałasu i wysoką rezystancję (100 kΩ).

3. Poprawiony współczynnik temperaturowy – ≤ ±250 ppm/°C zapewnia lepszą stabilność w całym zakresie temperatur roboczych w porównaniu ze standardowymi rezystorami ceramicznymi.

4. Ognioodporna obudowa ceramiczna – zamknięta w nieorganicznym wypełniaczu krzemionkowym w ceramicznej obudowie, zapewniająca doskonałe odprowadzanie ciepła, izolację elektryczną i ochronę mechaniczną.

5. Wiele wersji korpusu – standardowe konfiguracje pionowe (SQM), szerokie, wąskie (WS) i szerokie, z rozszerzonymi odstępami między przewodami (WB), zapewniające elastyczność projektowania.

6. Praca w wysokich temperaturach – Praca ciągła do temperatury powierzchni do +200°C z liniowym obniżaniem wartości znamionowych w celu zapewnienia bezpiecznego użytkowania.

7. Tolerancje dokładności – dostępne od ± 1% do ± 10%, aby spełnić wymagania dotyczące ciasnych obwodów lub projektów wrażliwych na koszty.

8. Solidna wytrzymałość przewodu – test rozciągania 10 N zapewnia niezawodny montaż przez otwór i odporność na wibracje.

9.Standardowe odstępy między przewodami – Stała podziałka (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) pozwala na dostosowanie popularnych układów PCB i urządzeń do automatycznego wkładania.

Aplikacje produktów

Rysunek i wymiary

Paczka i wysyłka

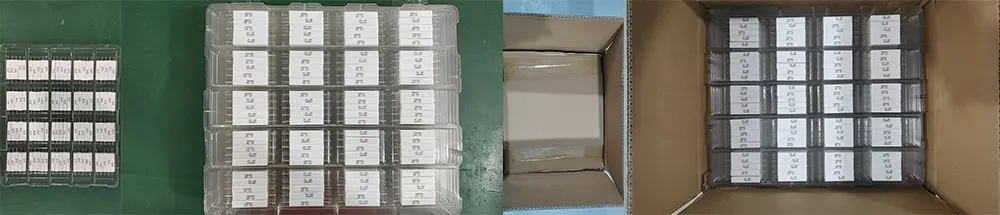

RST Electric zapewnia bezpieczną dostawę każdego pionowego ceramicznego rezystora drutowego:

● Pakowanie zbiorcze: Rezystory pakowane są w antystatyczne torby plastikowe z piankową wyściółką, a następnie umieszczane w kartonach z tektury falistej, aby zapobiec zginaniu się ołowiu i uszkodzeniom ceramiki.

● Ochrona przewodów: Promieniowe przewody są utrzymywane prosto i chronione piankowymi zaślepkami.

● Dokumentacja: Listy pakowania i certyfikaty kontroli dołączone do każdej przesyłki.

● Opcje frachtu: Kurier ekspresowy (DHL/FedEx/UPS) dla małych ilości, fracht lotniczy dla średnich ilości, fracht morski dla zamówień masowych.

Wszystkie jednostki przechodzą 100% testów elektrycznych i kontroli wizualnej przed zapakowaniem, aby upewnić się, że spełniają określone wartości rezystancji i standardy kosmetyczne.

Jeśli chodzi o nas

RST Electric jest prawnie certyfikowanym producentem w Chinach, specjalizującym się w produkcji pionowych ceramicznych rezystorów drutowych. Koncentrujemy się na rozwiązaniu podstawowego problemu ograniczonej przestrzeni PCB w nowoczesnych projektach elektronicznych i angażujemy się w dostarczanie klientom na całym świecie wydajnych i oszczędzających miejsce rozwiązań w zakresie rezystancji. Jesteśmy profesjonalnym producentem rezystorów pionowych w branży.

W całym procesie produkcyjnym osiągamy pełną samokontrolę procesu. Od nawijania elementów nawiniętych drutem, osadzania folii metalowej, po pakowanie i kontrolę końcową – wszystko wykonuje nasz wewnętrzny zespół. Ten model samodzielnego zarządzania pełnym procesem zapewnia stabilność jakości produktu i eliminuje nierówności jakościowe spowodowane outsourcingiem poszczególnych etapów. Stosujemy model bezpośrednich dostaw fabrycznych, z przejrzystą strukturą kosztów i brakiem połączeń pośrednich, umożliwiając klientom zakup wysokiej jakości rezystorów po korzystniejszych cenach, ciesząc się niezawodną gwarancją jakości.

Nasza baza produkcyjna uzyskała certyfikat ISO 9001 i jest wyposażona w ekskluzywną linię do produkcji promieniowych rezystorów ceramicznych ołowiowych. Proces produkcji jest ustandaryzowany i ściśle kontrolowany. Każdy pionowy rezystor drutowy ceramiczny poddawany jest 100% testom elektrycznym, obejmującym podstawowe wskaźniki, takie jak wartość rezystancji, wytrzymałość dielektryczna i wydajność izolacji. Przeprowadzamy również przykładowe testy zgodnie z normą IEC 60115, w tym badania cyklicznych temperatur, trwałości i wilgotności, aby zapewnić stabilną pracę produktu. Nasz zespół inżynierów ma duże doświadczenie i koncentruje się na zastosowaniach rezystorów mocy w scenariuszach o ograniczonej przestrzeni, zapewniając naszym klientom profesjonalne wsparcie techniczne.

Dzięki stabilnej jakości produktów i profesjonalnym usługom staliśmy się zaufanym dostawcą dla światowych producentów sprzętu energetycznego, producentów OEM sprzętu gospodarstwa domowego i przedsiębiorstw zajmujących się kontrolą przemysłową. Nasze produkty są eksportowane do ponad 40 krajów, w tym do Niemiec, Stanów Zjednoczonych, Japonii, Korei Południowej, Brazylii i Indii. W obszarze zastosowań „dużej mocy w małej przestrzeni PCB” mamy bogate doświadczenie branżowe i możemy zapewnić kompleksowe usługi dostosowywania oraz niezawodne wsparcie w zakresie dostaw. Oferujemy 12-miesięczną gwarancję i profesjonalną obsługę posprzedażną i angażujemy się w tworzenie długoterminowej wartości dla klientów na całym świecie.
