Poziomy rezystor ceramiczny

Podstawowy projekt

The Horizontal Ceramic Resistor from RST Electric represents a classic, highly versatile component family that balances power handling, reliability, and cost-effectiveness. Encased in a rectangular ceramic housing with axial leads, this Ceramic Power Resistor is designed for through-hole mounting on printed circuit boards or chassis mounting using brackets. The housing material – a high-temperature, flame-retardant ceramic – provides excellent thermal conductivity, electrical insulation, and mechanical protection, allowing the resistor to operate continuously at surface temperatures up to +200°C without degradation.

Technologie elementów wewnętrznych i cechy konstrukcyjne

Internally, the SQP series offers two distinct element technologies: wirewound construction for applications requiring high pulse capability and low resistance values (down to 0.1Ω), and metal film construction for applications demanding lower noise and higher resistance values (up to 100kΩ). Obie wersje są hermetyzowane nieorganicznym wypełniaczem krzemionkowym, zapewniającym efektywność wymiany ciepła oraz odporność na wilgoć i wibracje. The horizontal (axial) lead configuration simplifies PCB layout and automatic insertion, while the flat rectangular shape provides stable mounting and clear marking for easy identification.

Walidacja jakości i wiedza specjalistyczna w zakresie produkcji

Każde urządzenie przechodzi rygorystyczną weryfikację jakości. Testowanie lutowalności zapewnia pokrycie >90% w temperaturze 260±5°C przez 2 sekundy. Wytrzymałość dielektryczna jest sprawdzana przy napięciu 500 V AC przez 5 sekund bez awarii. Współczynnik temperaturowy utrzymuje się w granicach ≤ ±300 ppm/°C. Temperature cycling from -55°C to +200°C (3 cycles) confirms mechanical integrity, while endurance testing at rated voltage for 1000 hours ensures long-term stability. Test przeciążenia przy 5× lub 10× mocy znamionowej (w zależności od typu elementu) sprawdza zdolność impulsową. As a trusted Horizontal Ceramic Resistor manufacturer in China, RST Electric combines over 10 years of resistor engineering expertise with precision manufacturing to deliver components that meet the demanding requirements of modern electronics.

Specyfikacja techniczna

Cechy produktu

1. Szeroki zakres mocy – od 1 W do 100 W w jednej serii, obejmujący różnorodne zastosowania, od małych obwodów sygnałowych po obciążenia o dużej mocy.

2. Technologia dwuelementowa – opcja uzwojenia drutowego zapewniająca niską rezystancję i wysoką zdolność impulsową; opcja folii metalowej zapewniająca niski poziom hałasu i wysoką odporność.

3. Ognioodporna obudowa ceramiczna – zamknięta w nieorganicznym wypełniaczu krzemionkowym w ceramicznej obudowie, zapewniająca doskonałe odprowadzanie ciepła, izolację elektryczną i ochronę mechaniczną.

4. Praca w wysokiej temperaturze – praca ciągła do temperatury powierzchni do +200°C z liniowym obniżaniem wartości znamionowych w celu zapewnienia bezpiecznego użytkowania.

5. Tolerancje dokładności – dostępne od ± 1% do ± 10%, aby spełnić wymagania dotyczące ciasnych obwodów lub projektów wrażliwych na koszty.

6. Solidna wytrzymałość zacisków – test rozciągania 10 N zapewnia niezawodny montaż przez otwór i integralność złącza lutowanego.

7. Rygorystyczna weryfikacja jakości – 100% testowanie lutowalności, wytrzymałości dielektrycznej i wytrzymałości zapewnia niezawodność w terenie.

8. Niski TCR – ≤ ±300 ppm/°C gwarantuje stabilne wartości rezystancji w całym zakresie temperatur pracy.

9. Doskonała odporność na wilgoć – testy w wilgotnym środowisku w temperaturze 40°C / 95% RH przez 96 godzin potwierdzają działanie w wilgotnym środowisku.

10. Standaryzowany kształt – spójne wymiary w zależności od mocy znamionowej upraszczają układ PCB i automatyczną konfigurację sprzętu do wkładania.

Aplikacje produktów

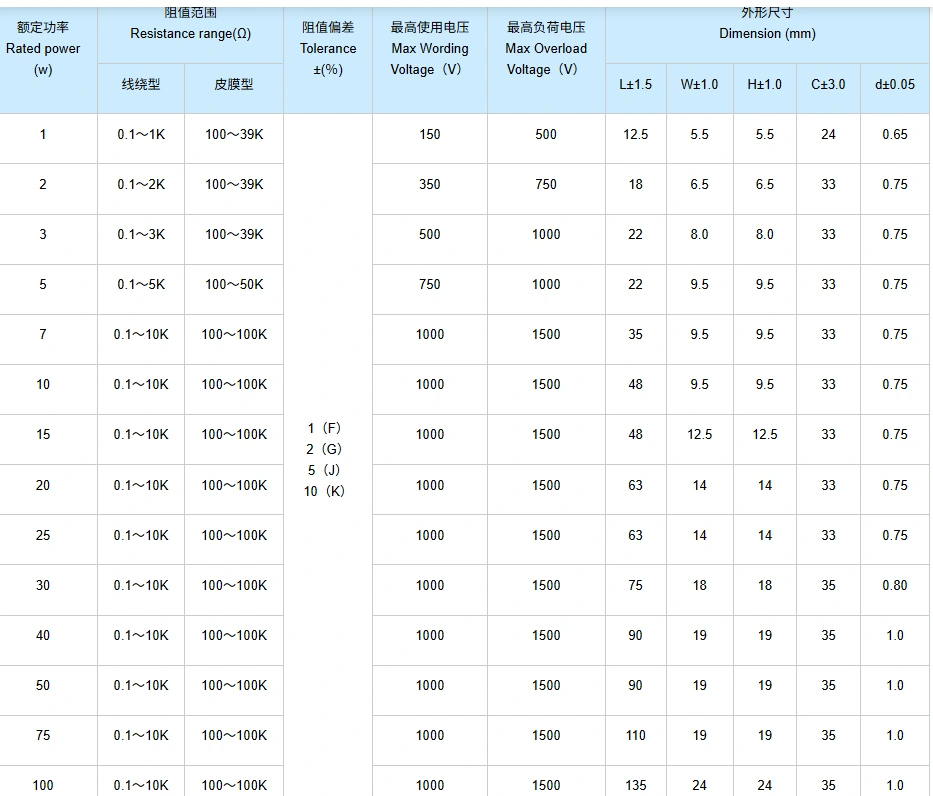

Rysunek i wymiary

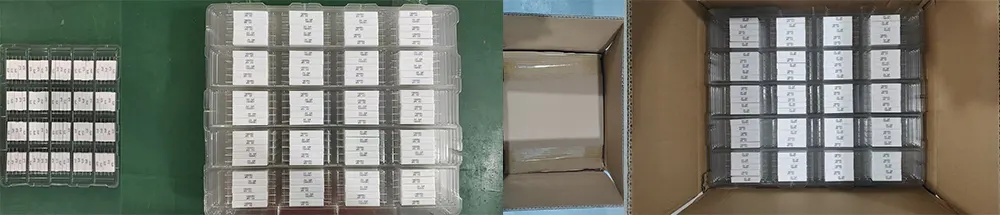

Paczka i wysyłka

RST Electric zapewnia bezpieczną dostawę każdego poziomego rezystora ceramicznego:

● Pakowanie zbiorcze: Rezystory pakowane są w antystatyczne torby plastikowe, a następnie umieszczane w kartonach z tektury falistej z piankową wyściółką, aby zapobiec zginaniu się ołowiu i uszkodzeniom ceramiki.

● Ochrona przewodów: Przewody są utrzymywane prosto i chronione zaślepkami lub paskami piankowymi.

● Dokumentacja: Listy pakowania i certyfikaty kontroli dołączone do każdej przesyłki.

● Opcje frachtu: Kurier ekspresowy (DHL/FedEx/UPS) dla małych ilości, fracht lotniczy dla średnich ilości, fracht morski dla zamówień masowych.

Wszystkie jednostki przechodzą 100% testów elektrycznych i kontroli wizualnej przed zapakowaniem, aby upewnić się, że spełniają określone wartości rezystancji i standardy kosmetyczne.
