Nieindukcyjny rezystor metalowy

Jakie zalety ma w obwodach wysokiej częstotliwości?

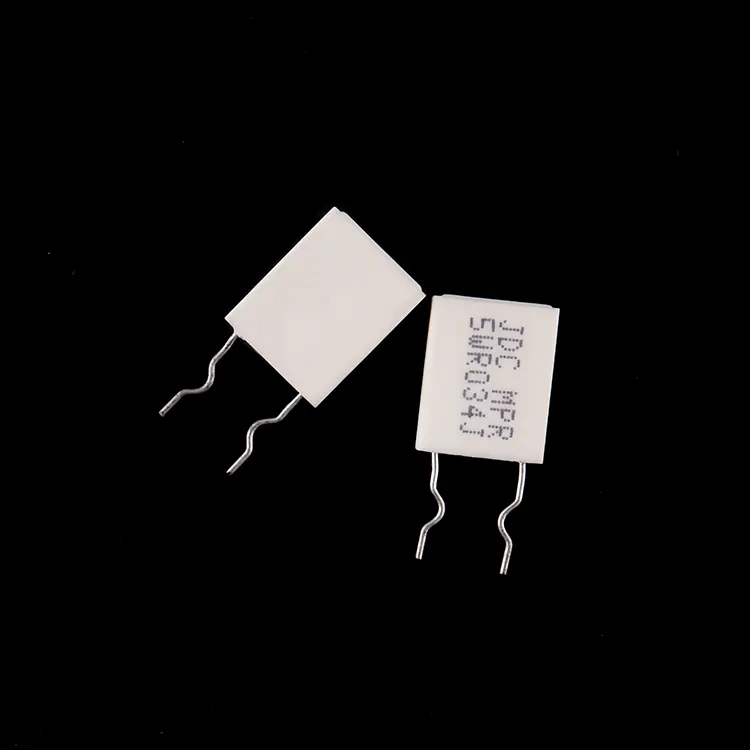

Nieindukcyjny rezystor płytkowy firmy RST Electric zaspokaja krytyczną potrzebę współczesnej elektroniki mocy: zapotrzebowanie na rezystory o niskiej indukcyjności i wysokim impulsie, które nie powodują przesunięcia fazowego ani skoków napięcia w obwodach szybko przełączających. W przeciwieństwie do konwencjonalnych rezystorów drutowych, które z natury posiadają znaczną indukcyjność ze względu na swój element zwinięty, ten rezystor o niskiej indukcyjności wykorzystuje płaski element z metalowej płytki, który minimalizuje pola magnetyczne i indukcyjność pasożytniczą, dzięki czemu idealnie nadaje się do obwodów tłumiących, wykrywania prądu w zasilaczach impulsowych i sieci wyjściowych we wzmacniaczach wysokiej częstotliwości.

Jak można wyprodukować rezystory o stabilnej wydajności?

Konstrukcja tego rezystora metalowego kładzie nacisk zarówno na wydajność elektryczną, jak i niezawodność mechaniczną. Element rezystancyjny składa się z precyzyjnie wytrawionej lub wytłoczonej płyty ze stopu metalu, wybranej ze względu na niski współczynnik temperaturowy i doskonałe właściwości przenoszenia impulsów. Element ten jest zamknięty w nieorganicznym wypełniaczu krzemionkowym i umieszczony w trudnopalnej obudowie ceramicznej, zapewniającej przewodność cieplną, izolację elektryczną i ochronę przed stresem środowiskowym. Seria MPR oferuje dwie podstawowe konfiguracje: jednostki jednoelementowe (2 W, 3 W, 5 W, 10 W) do standardowych zastosowań oraz wieloelementowe jednostki kombinowane (2+2, 3+3, 5+5, 7+7), które integrują dwa dopasowane rezystory w jednym pakiecie, oszczędzając miejsce na płycie i zapewniając spójne śledzenie temperatury dla czujników różnicowych lub obwodów push-pull.

W jaki sposób można zapewnić zgodność z normami przemysłowymi?

Parametry elektryczne są sprawdzane poprzez rygorystyczne testy. Testy przeciążeniowe przeprowadza się przy mocy znamionowej 2,5 × przez 5 sekund (mniej niż w przypadku drutu drutowego ze względu na płaską strukturę, co odzwierciedla jego zamierzone zastosowanie w wykrywaniu stanu ustalonego, a nie w hamowaniu przy dużej energii). Współczynnik temperaturowy utrzymuje się na poziomie ≤ ±250 ppm/°C, zapewniając stabilne odczyty w każdych warunkach pracy. Testy wytrzymałościowe przy napięciu znamionowym przez 1000 godzin potwierdzają długoterminową niezawodność. Jako zaufany producent nieindukcyjnych rezystorów metalowych w Chinach, RST Electric łączy ponad 10-letnie doświadczenie w inżynierii rezystorów mocy z precyzyjną produkcją, aby dostarczać komponenty zapewniające dokładne działanie o niskim poziomie zniekształceń w zastosowaniach o wysokiej częstotliwości i mocy impulsowej.

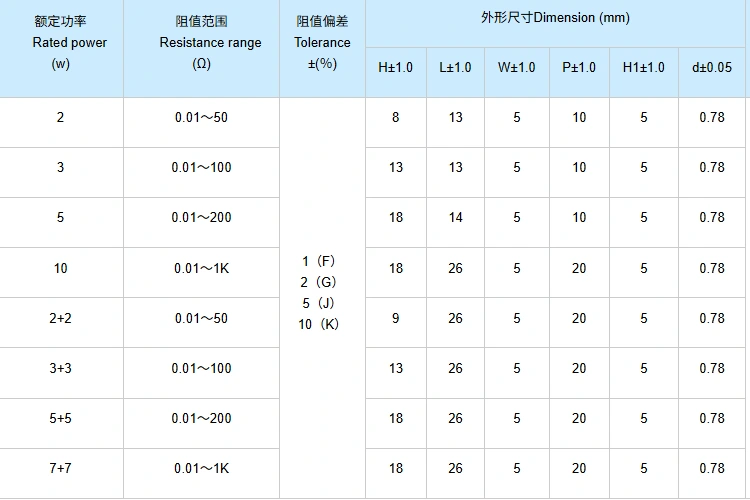

Specyfikacja techniczna

Dane testu wydajności

Zalety produktu

1. Konstrukcja bezindukcyjna – Płaski metalowy element minimalizuje indukcyjność pasożytniczą, umożliwiając zastosowanie w obwodach wysokiej częstotliwości (np. zasilacze impulsowe, wzmacniacze RF) bez powodowania przesunięcia fazowego lub przekroczenia napięcia.

2. Możliwość bardzo niskiej rezystancji – dostępna od 0,01 Ω, co sprawia, że ​​nieindukcyjny rezystor metalowy jest idealny do wykrywania wysokiego prądu, zastosowań bocznikowych i dystrybucji mocy o niskiej rezystancji.

3. Niski współczynnik temperaturowy – ≤ ±250 ppm/°C zapewnia stabilne wartości rezystancji w całym zakresie temperatur roboczych, co pozwala na dokładny pomiar prądu.

4. Ognioodporna obudowa ceramiczna – zamknięta w nieorganicznym wypełniaczu krzemionkowym w ceramicznej obudowie, zapewniająca doskonałe odprowadzanie ciepła i izolację elektryczną.

5. Połączone pakiety dwuelementowe – unikalne konfiguracje 2+2, 3+3, 5+5 i 7+7 oferują dwa dopasowane rezystory w jednej obudowie, oszczędzając miejsce na płytce PCB i zapewniając śledzenie termiczne dla obwodów wykrywania różnicowego lub obwodów przeciwsobnych.

6. Wysoka zdolność impulsowa – Zaprojektowana tak, aby wytrzymać 2,5× moc znamionową przez 5 sekund, odpowiednia do ograniczania prądu rozruchowego i zastosowań tłumiących.

7. Tolerancje dokładności – dostępne od ± 1% do ± 10%, aby spełnić wymagania dotyczące ciasnego obwodu.

8. Kompaktowa obudowa – niski profil (wysokość 5 mm) i niewielka powierzchnia umożliwiają tworzenie układów PCB o dużej gęstości.

9. Solidna wytrzymałość przewodu – test rozciągania 10 N zapewnia niezawodny montaż przez otwór i integralność złącza lutowanego.

10. Możliwość dostosowania formowania – formowanie wyprowadzeń i niestandardowe wymiary dostępne w celu dopasowania do konkretnych układów PCB lub procesów montażowych.

Aplikacje produktów

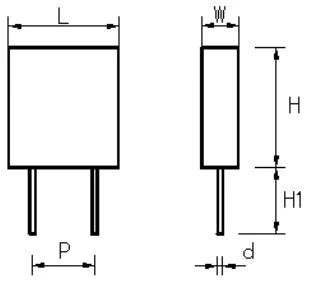

Rysunek i wymiary

Paczka i wysyłka

RST Electric zapewnia bezpieczną dostawę każdego nieindukcyjnego rezystora metalowego:

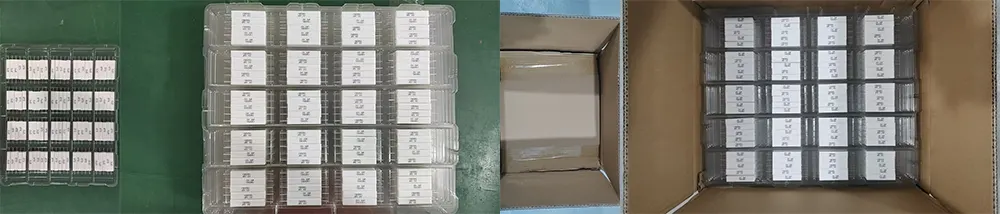

● Opakowanie zbiorcze: Rezystory pakowane są w blistry, a następnie umieszczane w kartonach z tektury falistej, aby zapobiec wygięciu ołowiu i uszkodzeniu ceramiki.

● Ochrona przewodów: Przewody są utrzymywane prosto za pomocą piankowych zaślepek lub taśmy.

● Opakowanie dopasowanych par: Połączone opakowania są pakowane pojedynczo, aby zapobiec mieszaniu się niedopasowanych par.

● Dokumentacja: Listy pakowania i certyfikaty kontroli dołączone do każdej przesyłki.

● Opcje frachtu: Kurier ekspresowy (DHL/FedEx/UPS) dla małych ilości, fracht lotniczy dla średnich ilości, fracht morski dla zamówień masowych.

Wszystkie jednostki przechodzą 100% testów elektrycznych i kontroli wizualnej przed zapakowaniem, aby upewnić się, że spełniają określone wartości rezystancji i standardy kosmetyczne.

Dlaczego warto wybrać RST Electric?

Gdy liczy się niska indukcyjność i wysoka częstotliwość, RST Electric spełnia swoje zadanie.

Bezpośrednia fabryka, specjaliści od blach

● Jesteśmy certyfikowanym producentem z siedzibą w Chinach, specjalizującym się w produkcji nieindukcyjnych rezystorów metalowych od ponad 10 lat.

● Pełna wewnętrzna kontrola nad stemplowaniem/trawieniem elementów, hermetyzacją i testowaniem – zapewniając stałą jakość.

● Bezpośrednie ceny fabryczne każdego rezystora MPR, z przejrzystą strukturą kosztów i bez pośredników.

Profesjonalna produkcja i zapewnienie jakości

● Obiekty posiadające certyfikaty ISO 9001 z dedykowanymi liniami produkcyjnymi dla rezystorów mocy o niskiej indukcyjności.

● 100% testy elektryczne (rezystancja, dielektryk, izolacja) przeprowadzone na każdym urządzeniu.

● Próbne testy zgodnie z IEC 60115, obejmujące cykliczne zmiany temperatury, wytrzymałość i wilgotne ciepło.

● Doświadczony zespół inżynierów specjalizujący się w wykrywaniu prądu i zastosowaniach wysokiej częstotliwości.

Globalne doświadczenie, zaufany dostawca

● Sprawdzony dostawca dla producentów zasilaczy, firm zajmujących się napędami silnikowymi i producentów elektroniki samochodowej na całym świecie.

● Eksportuj osiągnięcia do ponad 40 krajów, w tym do Niemiec, USA, Japonii, Korei Południowej, Brazylii i Indii.

● Głęboka wiedza specjalistyczna w zastosowaniach wymagających bardzo niskiej indukcyjności i precyzyjnego wykrywania prądu.

Niekończąca się personalizacja

● Moc znamionowa: pojedyncza moc od 2 W do 10 W; łączone konfiguracje do 7W+7W.

● Wartości rezystancji: 0,01 Ω do 1 kΩ (dostępne wartości specjalne).

● Tolerancje: ±1%, ±2%, ±5%, ±10% (dostępne są tolerancje niestandardowe do ±0,5%).

● TCR: ≤ ±250 ppm/°C (niższy TCR dostępny w przypadku wymagań dotyczących precyzji).

● Formowanie ołowiu: Proste / Cięte i formowane / Odstające / Niestandardowe.

● Pakiety łączone: Dopasowane pary do wykrywania różnicowego.

● Wymiary niestandardowe: Dostępne dla specjalnych układów PCB.

Niezawodna dostawa i dożywotnie wsparcie

● Standardowy czas realizacji: 7-10 dni w przypadku ocen standardowych; 10-15 dni na produkt dostosowywania.

● Obszerna dokumentacja: raporty z testów, certyfikaty materiałowe, deklaracje RoHS/CE.

● 12-miesięczna gwarancja ze zdalnym rozwiązywaniem problemów i wysyłką części zamiennych.

● Dostępne wsparcie techniczne w zakresie integracji z zasilaczami, napędami i obwodami wysokiej częstotliwości.
