Promieniowy rezystor cementowy

Co wyróżnia promieniowy rezystor cementowy w kompaktowych zastosowaniach dużej mocy?

Promieniowy rezystor cementowy firmy RST Electric wypełnia lukę pomiędzy rezystorami mocy montowanymi na płytce drukowanej a większymi jednostkami do montażu w obudowie, oferując kompaktowe, ale wydajne termicznie rozwiązanie do zastosowań wymagających dużego rozpraszania mocy w ograniczonych przestrzeniach. W przeciwieństwie do standardowych rezystorów osiowych lub promieniowych, których chłodzenie opiera się wyłącznie na ścieżkach PCB i powietrzu z otoczenia, ten rezystor do montażu w obudowie zawiera solidne metalowe wsporniki, które umożliwiają bezpośrednie przymocowanie do radiatora lub metalowej obudowy sprzętu, znacznie poprawiając przenoszenie ciepła i umożliwiając stałą pracę z dużą mocą.

Jak zbudowany jest rezystor cementowy dużej mocy zapewniający niezawodność termiczną i mechaniczną?

Konstrukcja tego rezystora cementowego dużej mocy kładzie nacisk na przewodność cieplną i stabilność mechaniczną. Element rezystancyjny – dostępny w konfiguracji drutowej do zastosowań o niskiej rezystancji i wysokim impulsie (do 0,1 Ω) lub w folii metalowej do zastosowań o niskim poziomie szumów i wysokiej rezystancji (do 100 kΩ) – jest zamknięty w nieorganicznym wypełniaczu krzemionkowym i umieszczony w trudnopalnej obudowie ceramicznej. Unikalna konstrukcja SQHG obejmuje zarówno promieniowe przewody do podłączenia elektrycznego, jak i zintegrowane wsporniki montażowe z wstępnie wywierconymi otworami (zwykle o średnicy 4,0 mm) do mocowania śrubami lub śrubami. Ta metoda podwójnego połączenia zapewnia zarówno integralność elektryczną, jak i bezpieczeństwo mechaniczne, nawet w środowiskach o wysokich wibracjach. Orientacja opakowania jest pozioma, z długą osią rezystora równoległą do powierzchni montażowej, minimalizując wysokość profilu i maksymalizując powierzchnię styku dla wymiany ciepła.

Jakie rygorystyczne testy potwierdzają trwałość rezystora w środowiskach przemysłowych?

Każde urządzenie przechodzi rygorystyczną weryfikację jakości. Testowanie lutowalności zapewnia pokrycie >90% w temperaturze 260±5°C przez 2 sekundy. Wytrzymałość dielektryczna jest sprawdzana przy napięciu 500 V AC przez 5 sekund bez awarii. Współczynnik temperaturowy utrzymuje się na poziomie ≤ ±250 ppm/°C. Cykliczne zmiany temperatury od -55°C do +200°C potwierdzają integralność strukturalną, a testy wytrzymałościowe przy napięciu znamionowym przez 1000 godzin potwierdzają długoterminową niezawodność. Testy przeciążeniowe przy 10× mocy znamionowej (drut) lub 5× mocy znamionowej (folia metalowa) potwierdzają zdolność impulsową. Jako zaufany producent radialnych rezystorów cementowych w Chinach, RST Electric łączy ponad 10-letnie doświadczenie w zakresie rezystorów mocy z precyzyjną produkcją, aby dostarczać komponenty zapewniające niezawodne zarządzanie temperaturą w sprzęcie przemysłowym i komercyjnym.

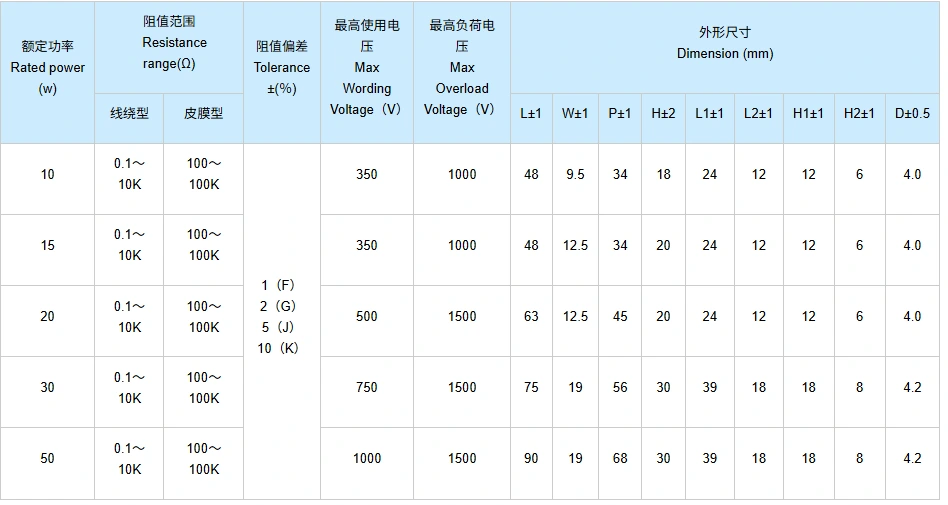

Specyfikacja techniczna

Jakie są zalety tego produktu?

1. Zintegrowane wsporniki montażowe – Wbudowane metalowe wsporniki z wstępnie wywierconymi otworami (4,0–4,2 mm) umożliwiają bezpieczne mocowanie do obudowy lub radiatorów, maksymalizując transfer ciepła.

2. Wysoka gęstość mocy – do 50 W w kompaktowej prostokątnej obudowie, idealne do zastosowań, w których przestrzeń na płytce jest ograniczona, ale wymagania dotyczące rozpraszania mocy są wysokie.

3. Podwójne zakończenie elektryczne i mechaniczne – Promieniowe przewody zapewniają połączenia lutowane, a wsporniki zapewniają mechaniczne wsparcie, zmniejszając naprężenia na złączach lutowanych PCB.

4. Poprawiony współczynnik temperaturowy – ≤ ±250 ppm/°C zapewnia stabilne wartości rezystancji w pełnym zakresie temperatur roboczych.

5. Ognioodporna obudowa ceramiczna – zamknięta w nieorganicznym wypełniaczu krzemionkowym w ceramicznej obudowie, zapewniająca doskonałe odprowadzanie ciepła, izolację elektryczną i ochronę mechaniczną.

6. Szeroki zakres rezystancji – wersja drutowa do 0,1 Ω do wykrywania wysokiego prądu; wersja z folią metalową do 100 kΩ dla podziału napięcia.

7. Praca w wysokiej temperaturze – praca ciągła do temperatury obudowy do +200°C z liniowym obniżaniem wartości znamionowych.

8. Tolerancje dokładności – dostępne od ± 1% do ± 10%, aby spełnić wymagania dotyczące ciasnych obwodów lub projektów wrażliwych na koszty.

9. Solidna konstrukcja – wytrzymuje wibracje (50 m/s²) i zmiany temperatur (od -55°C do +200°C) bez pogorszenia wydajności.

10. Kompleksowa walidacja jakości – 100% testowanie lutowalności, wytrzymałości dielektrycznej i wytrzymałości zgodnie z normami IEC 60115.

Aplikacje produktów

Rysunek i wymiary

Paczka i wysyłka

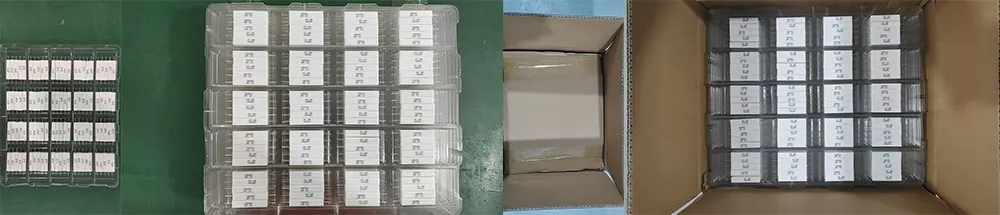

RST Electric zapewnia bezpieczną dostawę każdego radialnego rezystora cementowego:

Przywiązujemy dużą wagę do bezpieczeństwa transportu każdego rezystora ceramicznego. Przed dostawą zapewnimy niestandardowe rozwiązania w zakresie pakowania w oparciu o wielkość zamówienia, aby zapewnić integralność produktów w całym procesie.

Przy stałych zamówieniach przyjmuje się niezależny proces pakowania: każdy rezystor jest najpierw w całości oklejany elektrostatyczną folią izolacyjną, a następnie umieszczany w niezależnym pudełku zapewniającym odpowiednią ochronę korpusu ceramicznego i konstrukcji nośnej. Przy zakupach wielkogabarytowych do opakowań całopowierzchniowych wykorzystuje się tekturę falistą, posiadającą wewnątrz przegrody piankowe, które skutecznie zapobiegają wyginaniu się szpilek i deformacji podpór, zapewniając dokładność montażu.

W przypadku kluczowych części, takich jak sworznie i wsporniki, dodatkowo wypełnimy podkładki piankowe w celu wzmocnienia, aby zapewnić, że pozostaną proste podczas transportu i nie będą miały wpływu na późniejszy montaż. Do każdej wysyłki towaru dołączany jest list przewozowy oraz świadectwo kontroli, co ułatwia Klientom szybką akceptację i archiwizację.

Sposób dostawy jest elastyczny i można go dostosować do skali zakupów: w przypadku małych partii można skorzystać z międzynarodowych usług dostaw ekspresowych, takich jak DHL/FedEx/UPS; partie średniej wielkości nadają się do transportu lotniczego; zamówienia wielkogabarytowe transportujemy drogą morską, równoważąc koszty i terminowość.

Przed zapakowaniem wszystkich rezystorów ceramicznych przeprowadzane są 100% testy elektryczne i kontrola wyglądu, aby upewnić się, że podstawowe wskaźniki, takie jak wartości rezystancji, są dokładnie spełnione, a wygląd produktu jest ściśle kontrolowany pod kątem zgodności z niestandardowymi normami, zapewniając, że dostarczone produkty w pełni spełniają wymagania dotyczące użytkowania i zgodności.
